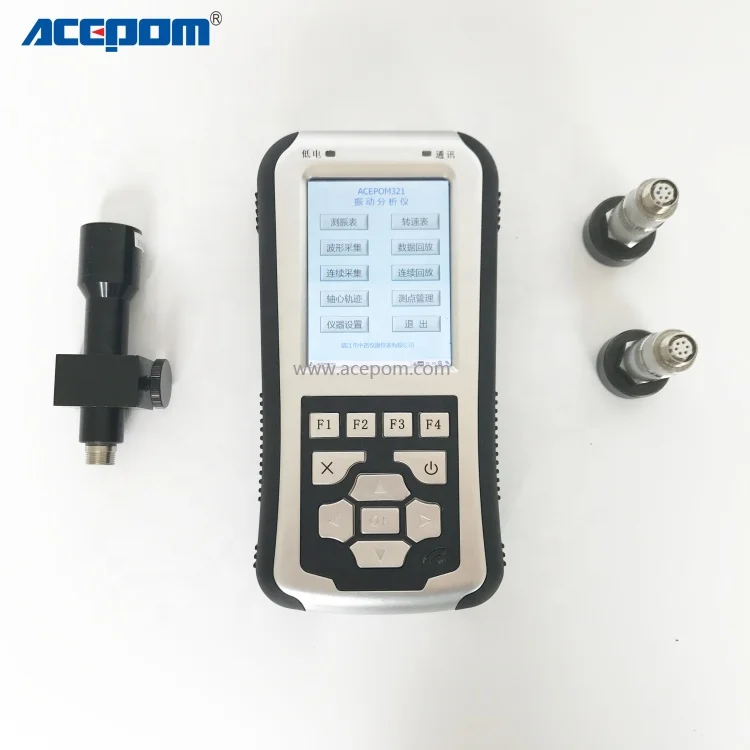

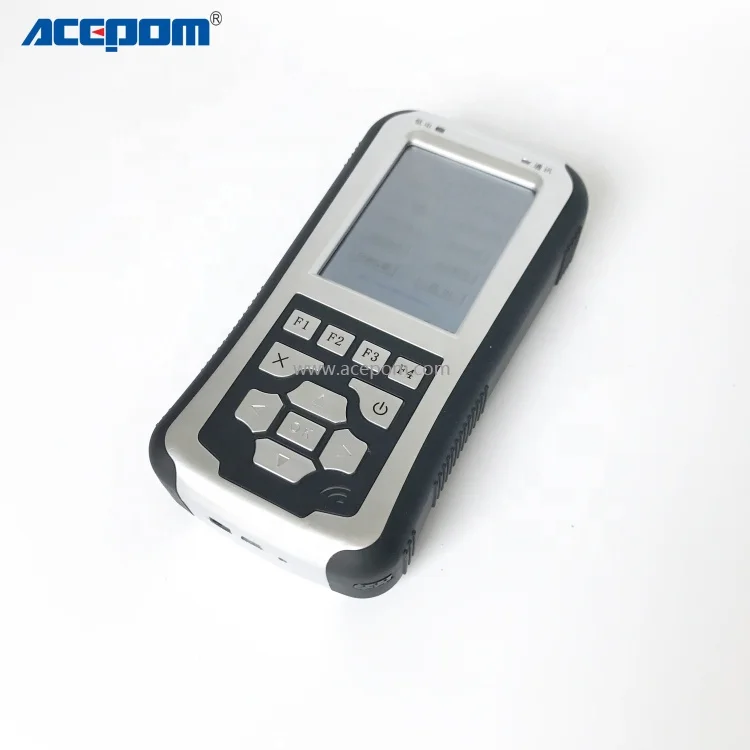

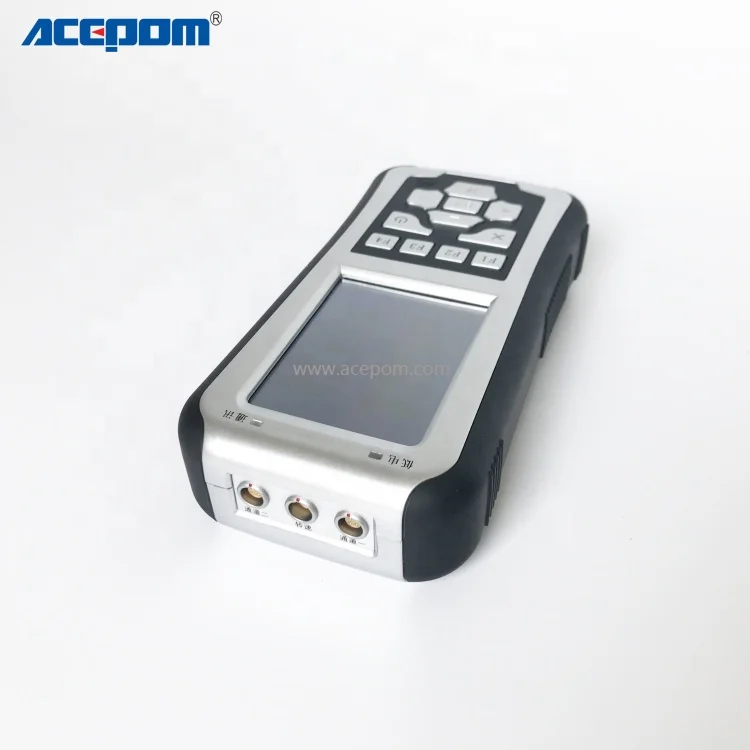

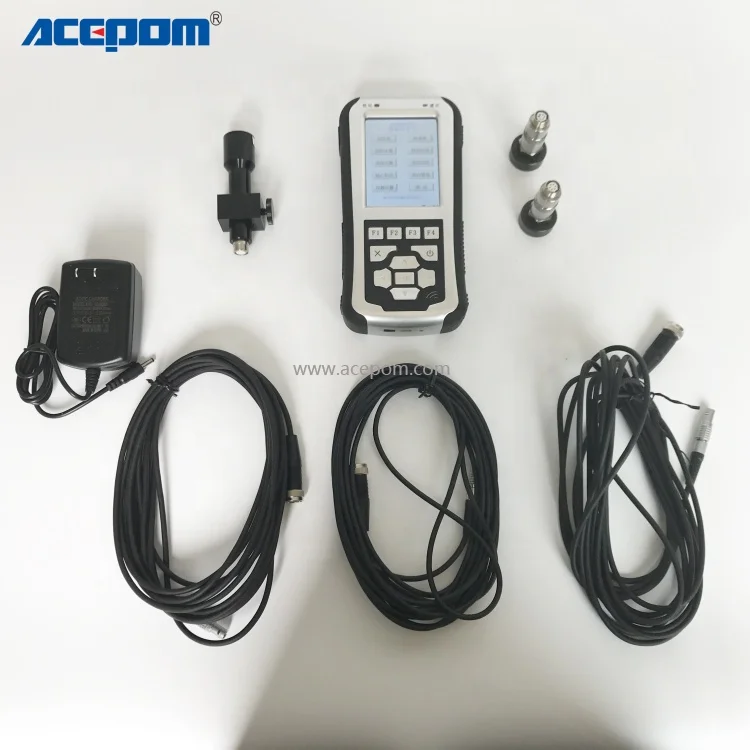

Портативный динамический балансир и анализатор вибрации ACEPOM321

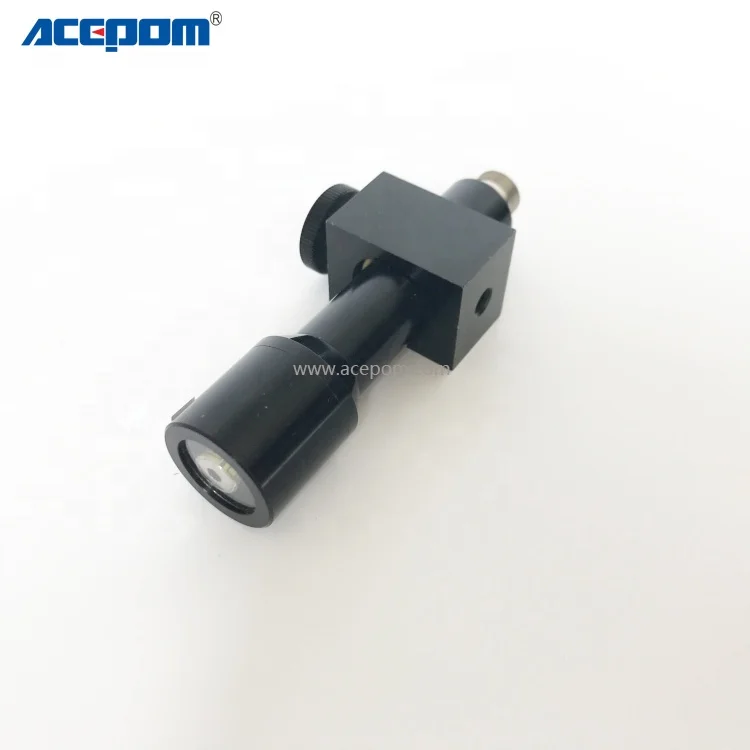

Эта модель виброанализатора, разработанная по технологии Anbo, является интегрированной системой коллектора и компьютера для сбора данных с usb-интерфейсами и это система диагностики неисправностей с совершенно новой концепцией. Он станет полезным ассистентом в диагностике и обслуживании оборудования. Эта система состоит из высокопроизводительной сенсорной панели, надежного и прочного датчика ускорения, датчика тока и фотоэлектрического датчика. Каждый компонент прошел продуманный дизайн, выбор и строгие измерения. Все показатели производительности являются передовыми на международном уровне и особенно применимы для использования на месте.

Основные характеристики:

Поддержка сенсорной панели, полноэкранная жесткая работа;

Простой процесс, Оптимизированный дизайн процесса;

Удобство для пользователя, и операторы могут понять использование инструментов в течение десяти минут;

Маленький, легкий, компактный и удобный;

Огромная память возможности:2GПамять может удовлетворить требования для сбора данных большой емкости;

Оптимальные функции:

Возможность сбора скорости вибрации, ускорения, переключения и других параметров;

Возможность измерения спектра и формы волны во времени от канала 1 до канала 4;

Широкий диапазон анализа, высокая вычислительная мощность, и позволяет анализ диапазон от DC до 2400000 CPM( 0 ~40 кГц); Прибор может непосредственно рассчитать FFT двухканальной 3200 линии и может удовлетворить требования вибрации для точного анализа сложных машин;

Гибкая настройка параметров сбора: фильтр высоких частот, фильтр низких частот, длина выборки, частота выборки и другие параметры могут свободно установить, чтобы удовлетворить требование для сбора данных о состоянии различного механического оборудования.

 Основные параметры:

Операционная система: встроенная WIN7

Память: 2G

ЖК-дисплей: 3,5 дюймовый сенсорный ЖК-дисплей

Сенсорная панель: полноэкранное сенсорное управление

Информационное взаимодействие: USB

Батарея: литиевая батарея, время работы> 8 часов

Диапазон рабочих температур: (-10 ~ 50)℃

Влажность: 95% относительной влажности без конденсации

Диапазон рабочих температур: (-10~50)℃

Сбора данных

Вибрационный канал 1/2 + 1 канал скорости

Параметр сбора: аппаратная интегрирующая обработка (без интеграции, одна интеграция и две интеграции), возможность сбора скорости ускорения, скорости и переключения;

Независимая обработка сигнала: Полностью независимая обработка сигнала различных каналов, обеспечение независимости сигнала различных каналов и предотвращение помех между каналами;

Аппаратный усилитель усиления управления процессом: с усилением 1,2,4,8, 16, 32,64,128 и 256 регулируется автоматически, эффективно увеличивая Соотношение сигнал-шум сигнала;

Одновременная защита от сбора: Одновременная Многоканальная коллекция для аппаратных средств, гарантирующая абсолютную одинаковую фазу вибрационных сигналов нескольких каналов;

Фильтр сглаживания: автоматическая регулировка оборудования;

Высокоскоростная точность AD: 14 бит, 350K

Динамический диапазон: 96 дБ настройка параметров;

Частота выборки, фильтр высоких частот, фильтр низких частот и длина выборки могут быть установлены свободно;

Спектральный анализ:

Типы спектра: амплитудный спектр, силовой спектр, фазовый спектр, цепструм и т. Д.

Домен время выборки:

Функция окна: ханнинг, прямоугольник и т. Д.

Оборудование для анализа дефектов:

Мониторинг состояния и диагностика неисправности роторной системы

Различные размерные параметры и формы сигналов во времени отображают память в режиме реального времени, время обдува, логарифмический спектр, амплитудный спектр, фазовый спектр, самокорреляцию, взаимную корреляцию, силовой спектр, скоростной 3-D спектр, время 3-D спектра и оси орбиты. Он имеет хороший диагностический эффект для различных неисправностей роторной системы (включая дисбаланс ротора, изгиб ротора, перекосы, масло вихрь, масло взбивание, вращение стойло, всплеск, трение между ротором и стационарными частями, отсутствие помех в компоненте помех ротора, свободное соединение системы поддержки ротора, Динамическая нестабильность уплотнения и зазора и поперечных трещин в валу вращения). Один и двойной вид на месте программного обеспечения dynamic balance полностью на китайском языке в интерфейсе Windows, что удобно и практично.

Обнаружение состояния и диагностика неисправности подшипника качения

С функциями отображения несмерных параметров (включая индекс формы волны, индекс пика, индекс маржи и значение куртоза), отображение размерных параметров (включая пиковое значение ускорения и среднюю амплитуду), анализ формы волны во времени, анализ плотности амплитуды, демодуляции конвертов и спектрального анализа. Способен провести анализ и диагностику повреждений, трения, отсутствия масла и других неисправностей внутренних и наружных колец, ролика и клетки подшипника качения.

Обнаружение состояния и диагностика неисправности коробки передач

С функциями мерного параметра (ускорение вибрации, скорость, пиковое смещение, средняя амплитуда и эффективное значение), дисплей параметров нетмерной вибрации, средняя область времени, средняя область частоты, Демодуляция конверта, анализ спектра мощности и цепструм. Способен диагностировать перекосы, эксцентриситет, локальные отклонения, абразивность, погрешность наклона, дисбаланс и другие неисправности коробки передач.

AC Индукционная система диагностики двигателя

Сбор и анализ тока сигнала двигателя может диагностировать неисправность ротора и эксцентриситета асинхронного индукционного двигателя переменного тока, неисправность эксцентриситета синхронного двигателя переменного тока и другие неисправности. В этом случае неисправности ротора включают: разрыв ротора, растрескивание кольца в конце ротора, соединение с высоким сопротивлением в роторе, зазор литья и пузырь в литом алюминиевом Роторе и плохой паянный сустав в ране ротора. Дефекты эксцентриситета включают: неравномерное воздушное пространство, дисбаланс магнитной силы притяжения, механический дисбаланс, изгиб оси ротора (термический механический изгиб) и истирание подшипника. Особая к вышеописанным неисправностям, эта система может предложить вывод о размерной диагностике относительно степени неисправности, а также соответствующие справочные предложения.

Одиночный и двухсторонний модуль динамического баланса на месте

Операция наведения типа, способная завершить динамический баланс на месте в течение всего 3-5 шагов

Возможность сохранения динамического баланса из незавершенного процесса динамического баланса

Использование существующих условий установки на месте, запуск и закрытие Доу в течение 2-3 раз;

Предоставление тестового метода баланса веса и метода коэффициента влияния;

Разложение и состав вектора удобны для установки баланса веса

Один баланс может уменьшить количество дисбаланса на 90%;

Производство и выпуск баланса
