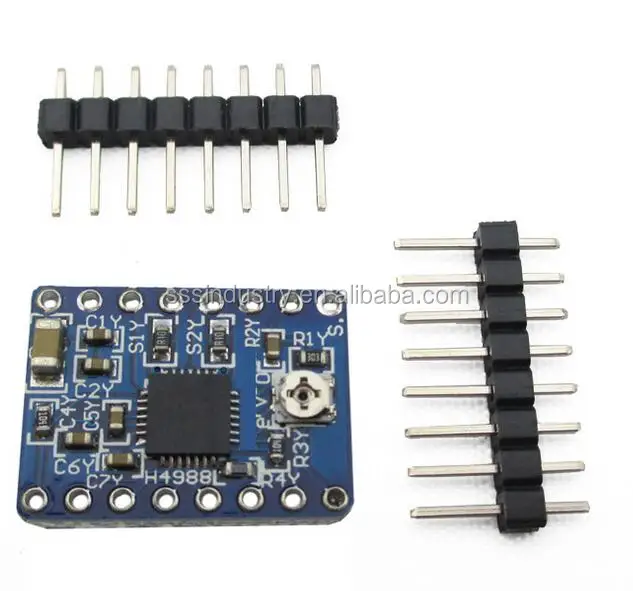

3D принтер драйвер модуль CJMCU шаговый двигатель драйвер A4988 A4983

Введение

A4988-это полный драйвер микрошагового двигателя со встроенным преобразователем для удобства эксплуатации. Продукт работает биполярными шаговыми моторами в полном, половинном, 1/4, 1/8 и 1/16 шаговом режимах с выходной мощностью 35 в и ± 2 А. A4988 включает фиксированный регулятор тока, работающий в режиме медленного или смешанного затухания. Конвертер является ключом к легкой реализации A4988. При вводе импульса на входном входе вы можете управлять двигателем, чтобы генерировать микрошаг. Без необходимости таблицы последовательностей фаз, высокочастотных линий управления или сложного программирования интерфейса. Интерфейс A4988 идеально подходит для приложений, где сложные микропроцессоры недоступны или перегружены.

Во время работы с микроступенью управление измельчителем в A4988 автоматически выбирает текущий режим распада (медленный или смешанный). В режиме смешанного затухания устройство сначала устанавливается для быстрого распада в течение фракции фиксированного времени остановки, а затем медленно распадается в течение оставшегося времени простоя. Схема управления током гибридного затухания уменьшает звуковой шум двигателя, повышает точность шагов и снижает энергопотребление. Для улучшения рассеивания энергии во время работы модуляции ширины импульса (PWM) предусмотрена Внутренняя схема управления синхронным выпрямлением. Защита внутренней цепи включает отключение при перегреве с гистерезисом, блокировку пониженного напряжения (UVLO) и защиту от перекрестного тока. Не требуется никаких специальных последовательностей питания.

A4988 доступен в корпусе QFN с поверхностным креплением с размерами 5 мм x 5 мм и номинальной общей высотой упаковки 0,90 мм с наружным теплоотводом для повышения отвода тепла. Пакет не содержит свинец (суффикс-т) и покрыт 100% матовой оловянной свинцовой рамкой.


Функции и преимущества

Низкий выход RDS (on)
Автоматическое обнаружение/Выбор режима распада тока
Смешанные и медленные режимы распада тока
Синхронное выпрямление для низкой рассеивания энергии
Внутренний UVLO
Крест токовой защиты
3,3 и 5 V совместимые Логические блоки питания
Тепловое отключение цепи
Защита от короткого замыкания заземления
Нагрузки, защита от короткого замыкания
Пять выбираемых шаговых режимов: полный, 1/2, 1/4, 1/8 и 1/16
