LINKJOIN CIM-3200HC тестерный коэффициент сопротивления coerciметр электромагнетизированный мягкие магниты принудительный тест торговая гарантия поставщик
Описание продукта:
CIM-3200HC CoerciМEter специализируется на измерении краткости мягких магнитов. Измеренные образцы-мягкие магниты с формой полосы, стержня и листа, а также магнитные компоненты, такие как реле, электромагнитный клапан, магнитная головка и так далее. Он может визуально оценить магнитное Изменение магнитных компонентов во время изготовления (например, гальваническое покрытие, отжиг и сварка); а также использоваться для магнитного измерения магнитной этикетки, магнитные анти-подделки чернил и цементированный карбид.
CIM-3200HCCoerciМЭтерПринимает вибрационный датчик обнаружения нулевого потока с высокой чувствительностью и точностью. Он может протестировать образец, работая с панелью в состоянии автономной машины, а также протестировать с помощью верхнего компьютерного программного управления.
Тестовая система подтверждаетGB3656-83,GB13888-2009ИIEC 60404-7.
CIM-3200HCCoerciМЭтерС дополнительной картой сбора данных PC-6616 и программным обеспечением SMTest может измерить цикл гистерезиса и базовую кривую намагничивания образцов замкнутой цепи.
Фото
Пробный экземляры
1) Категория образца: мягкие магниты, такие как электрическое чистое железо, прецизионный сплав, мартенситный
2) Тестовая форма образца: полоса, лист и стержень.
3) непосредственно протестируйте лаконичность мягких магнитных компонентов, таких как реле, соленоидное значение, магнитная головка, протектор утечки, Магнитная этикетка, как так далее. (Оснащено измерительным прибором).
4) Диапазон испытаний:10~500A/м
5) Размер образца:MaxΦ25mm * 200 мм, мин: 20μm x 1 мм x 30 мм
Методов снятия замеров
1.Метод измерения
1)Используйте градиентное магнитное поле с нулевым методом.
2) Интеллектуальный диапазон изменений и технология цифрового усиления обеспечивают высокое разрешение сигнала.
3) Различные детекторы чувствительности могут быть изменены, минимальный размер образца теста20 мкм x 1 мм x 30 мм.
2. измерение магнитного поля
1)Метод тока: Измерьте соленоидный ток.
2) Диапазон динамических изменений источника питания для удовлетворения большого тока и гарантии высокого разрешения и точности измерений.
3) минимальное разрешение магнитного поля:0.01A/м.
Параметры оборудования

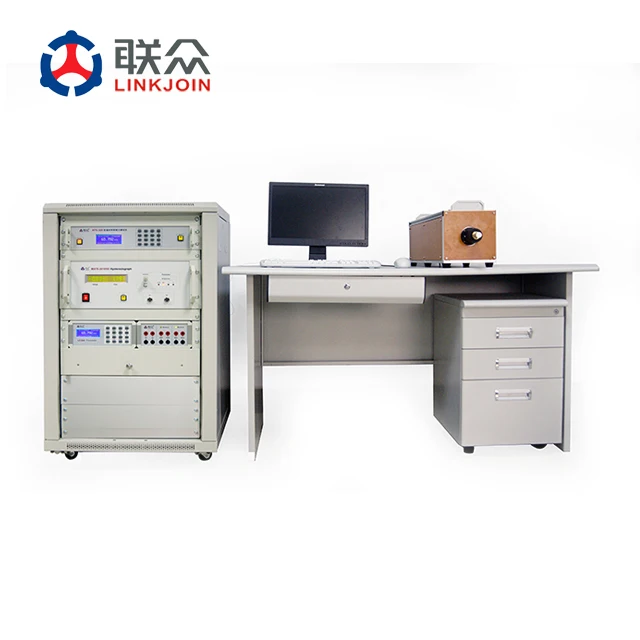

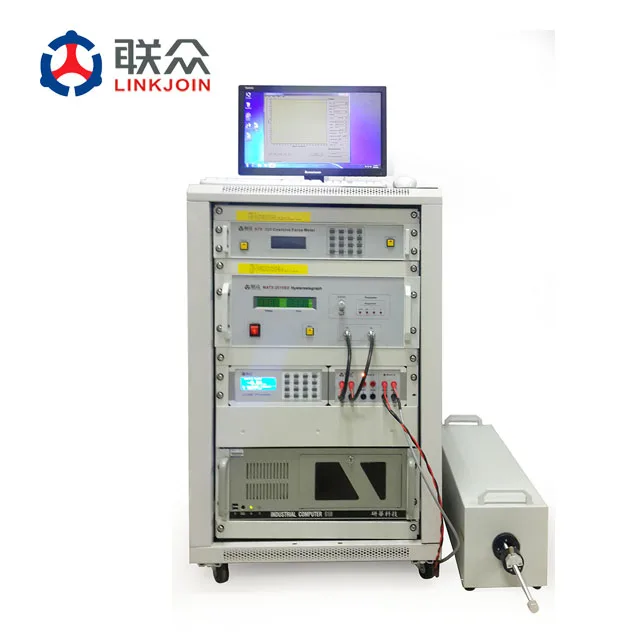

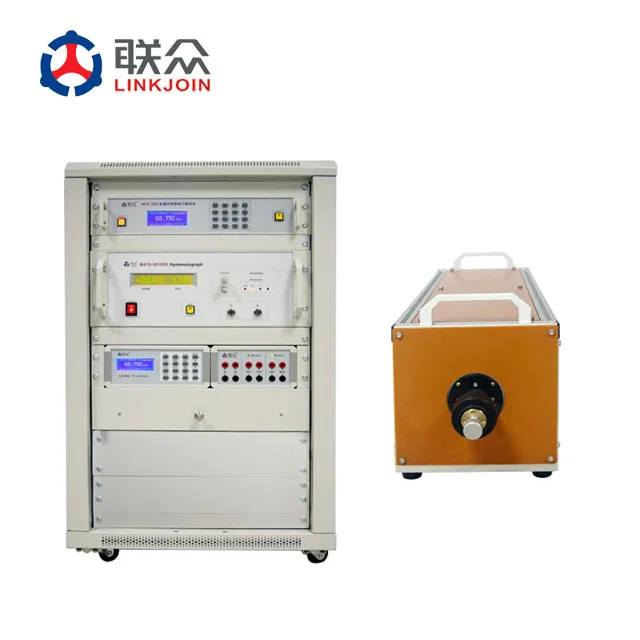

CIM-3200HC coerciметр состоит из промышленного компьютера, CIM-3200HC coerciметр (мэйнфрейм управления), MATS-2010SD гистерезисгграф (источник возбуждения), LZ-840 флюксметр (электронный интегратор), Клеммная коробка и испытательная платформа.
1. CIM-3200HC coerciметра (основная рама)
Инструмент принимает технологию управления рукояткой, различные алгоритм обработки сигнала, быстрый нечеткий алгоритм, цифровой алгоритм фильтрации и интеллектуальная технология управления & Delta; B.
Система поддерживает три режима измерения: Интеллектуальный режим, ручной режим и быстрый режим.
A. Интеллектуальный режим: подходит для неизвестных образцов выше 20А/м, используется для тестирования, вероятно, краткости и используется вместе с ручным режимом для точного измерения краткости.
B. ручной режим: подходит для образцов с диапазоном краткости, нажмите клавишу «4», чтобы установить краткость, которая может улучшить точность тестирования и скорость.
C. Быстрый режим: подходит для неизвестных образцов выше 1000 а/м.
2. MATS-2010SD Hysteresisgraph
3. LZ-840 флюксметр
4. Оптическая Клеммная коробка
Три выхода цепи, он может подключаться к испытательной платформе, соленоидным и пробным чипам.
5. промышленный компьютер (ADVANTECH IPC-510)

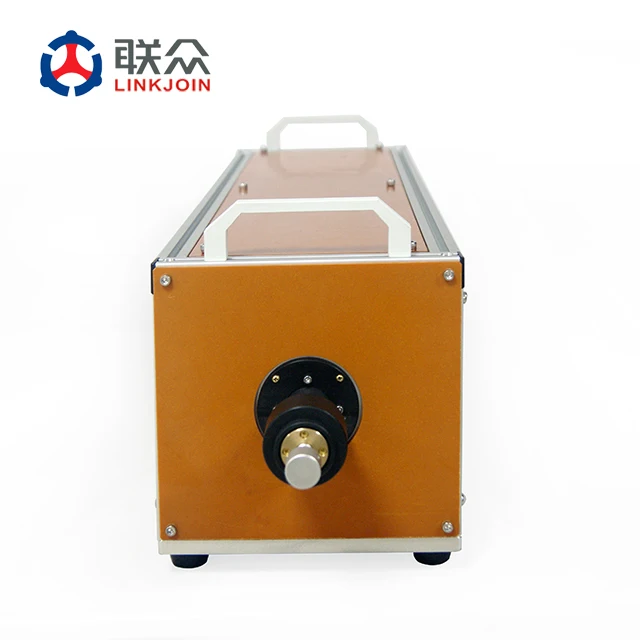

Тестовая платформа
1) Испытательная платформа состоит из соленоида, механизма обнаружения и питающего приспособления.
2) соленоид: намотайте многослойный обмоточный провод на сдельной раме, сила тока через провод для производства магнитного поля во внутреннем соленоидном устройстве для намагничивания протестированных мягких магнитных компонентов.
3) устройство обнаружения состоит из двигателя, механизма передачи и механизма обнаружения. механизм обнаружения устанавливается на трансмиссионный механизм с приводом двигателя, механизм обнаружения быстро и точно перемещается вместе с линейной направляющей для обнаружения рабочего элемента и отправки данных на CIM-3200HC CoerciМEter для обработки и дисплеев на ЖК-дисплее.
4) Приспособление для кормления состоит из нажимного модуля, отрегулирующего Модуль и крепежной коробки, который используется для быстрого и точного определения местоположения рабочего элемента.
