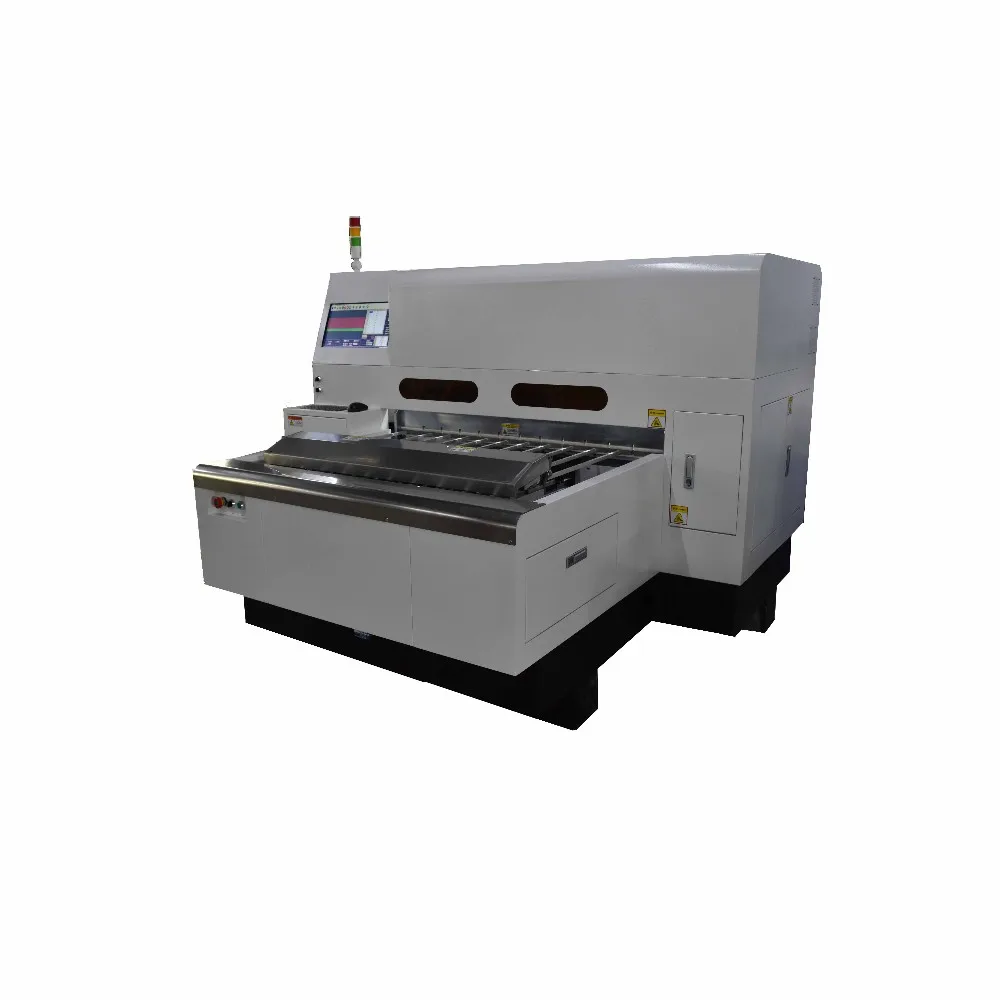

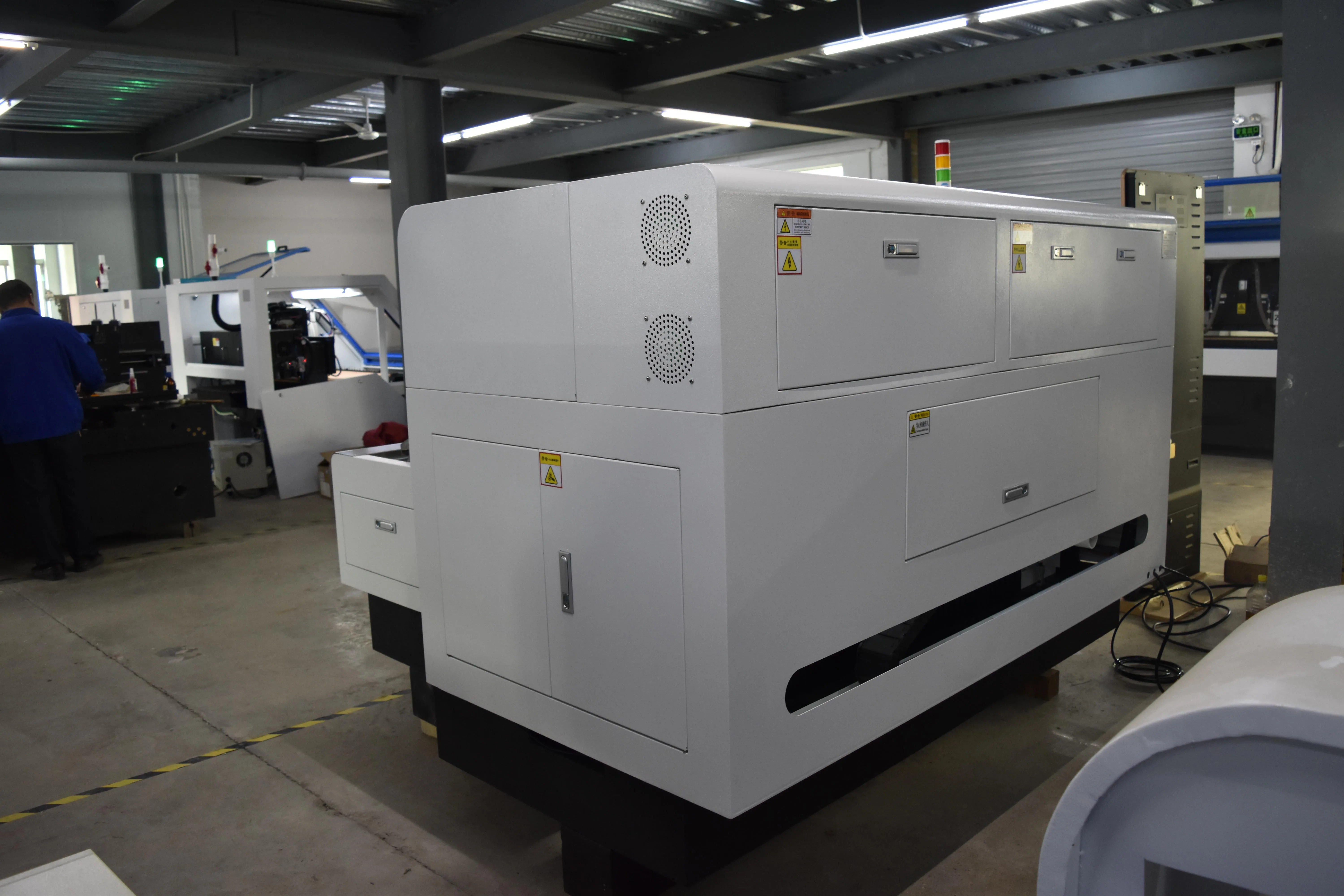

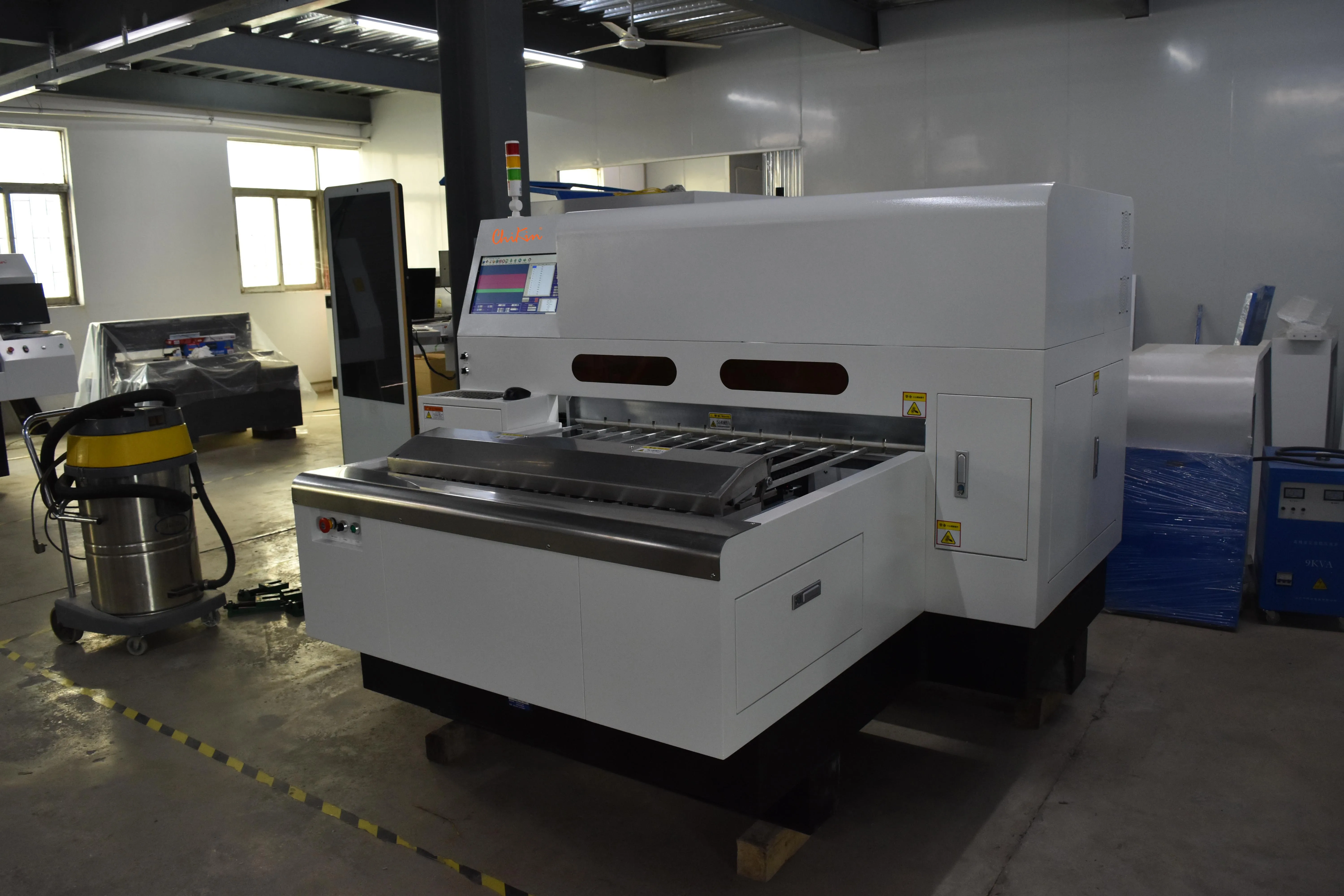

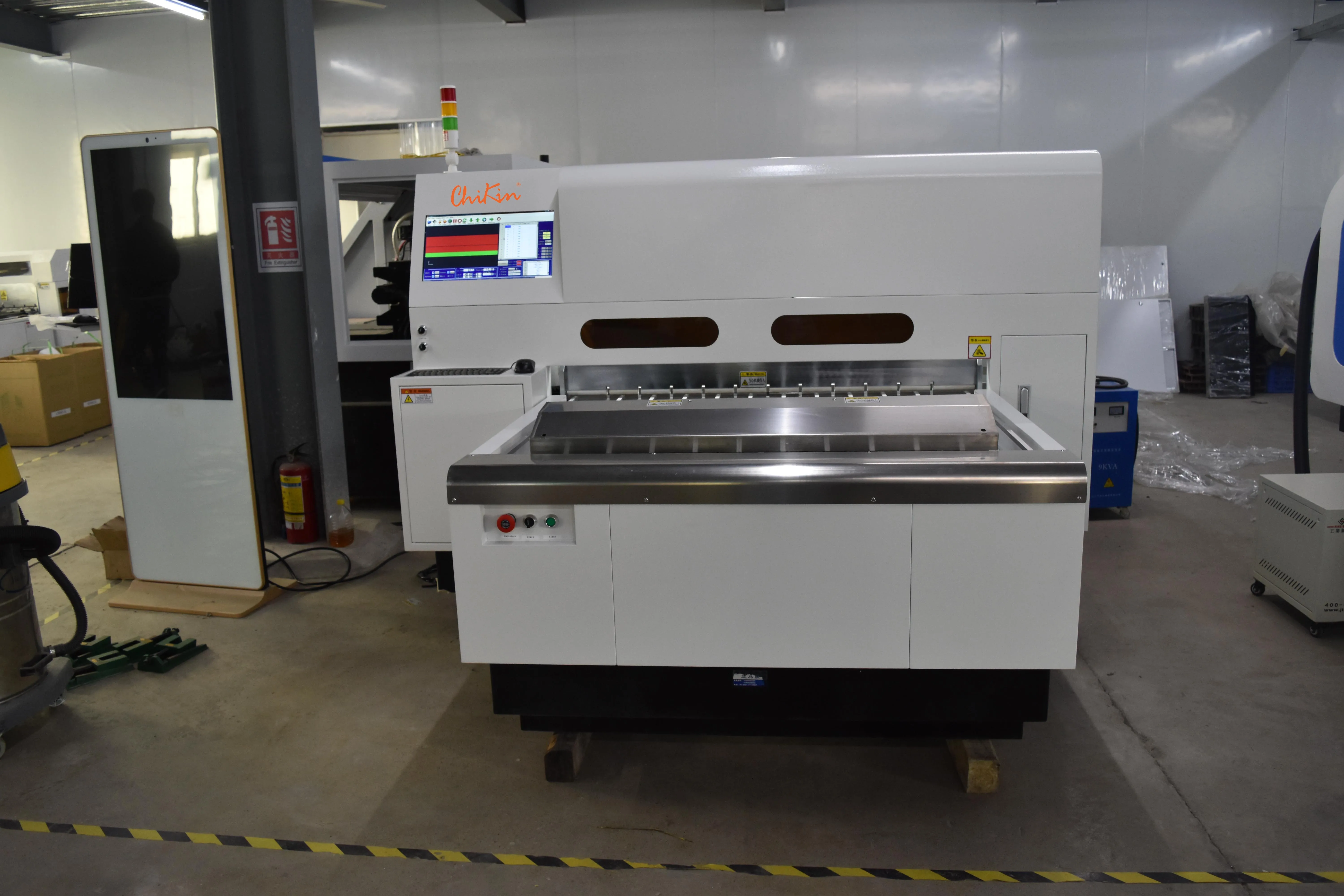

Модель: CK-1500 Высокое качество алюминия FR4 многослойный PCB резки алмаза один резак CNC PCB V-Cut машина Особенности: В соответствии с PCB / MCPCB Автоматическая V-CUT характеристики машины с несколькими предметами для создания PCB / MCPCB Автоматическая V-CUT машина цифровая система прототипирования, которая использует многодиспрофильное проектирование и моделирование в фазе проектирования, характеристики и производительность продукта для проверки и тестирования, производительность продукции соответствует спецификациям дизайна, Разрешение коллизий и помех между различными предметами для достижения оптимального соединения, что значительно улучшит качество продукции и производительность системы.
1. Все основания машины, используя "Tarzan green" или "Jinan Green" гранит, и опыт снятия стресса, жесткость, хорошая стабильность.
2. Позиционирование оси X \ Y \ Z, управляемое импортным высокопроизводительным сервоприводом переменного тока, для достижения высокоскоростного высокоточного позиционирования, эффективно повышает производительность.
3. Прецизионная передача и направляющая система: импортная прецизионная линейная направляющая и прецизионный шариковый винт, высокоточный привод, расположение.
4. С кинжалом функции для сложных печатных плат/MCPCB прыжок нож обработки.

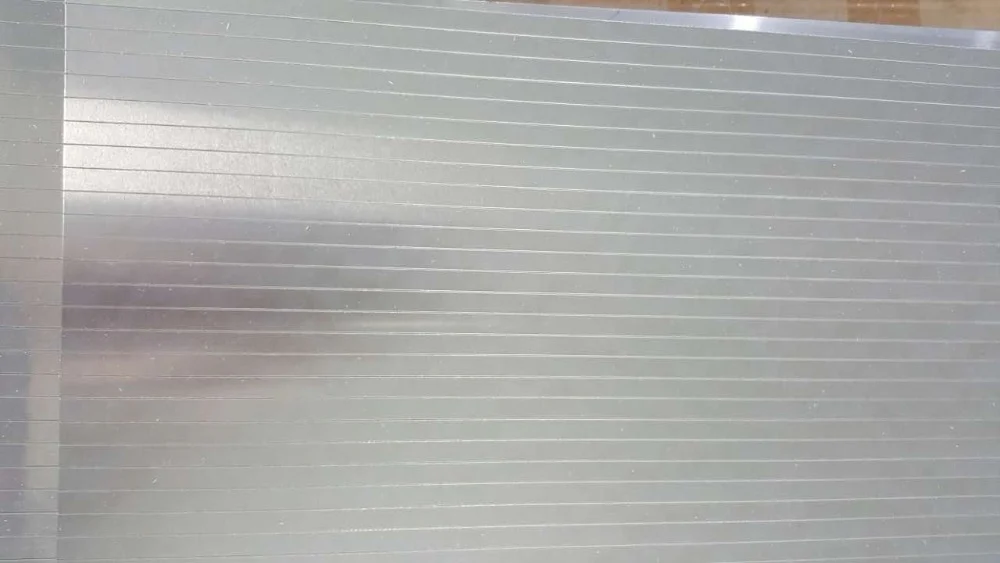

5. Может быть выполнена с высокой точностью обработки для различных размеров v-паза доски 0,4 ~ 3,2 мм Bohou доска
6. Используйте WINDOWS 7 Английский рабочий интерфейс, в качестве обработки данных и управления деталями.

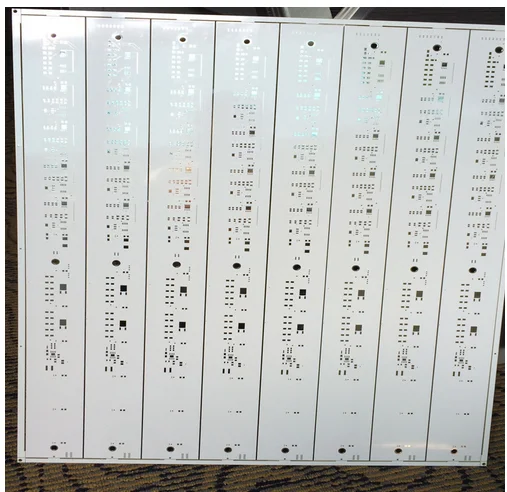

7. Подходит для одиночной и двухсторонней, многослойной, алюминиевой плиты формы поверхности перед использованием.
Технический параметр
Высокое качество алюминия FR4 многослойный PCB резки алмаза один резак CNC PCB V-Cut машина
Станок для резки печатных плат с ЧПУ v-пазовая машина для резки печатных плат
Модель
CK1500
Резак
2
Шпинделя Спецификация
Шпиндель с водяным охлаждением (8000 ~ 10000 об/мин)
Система привода
Импортный серводвигатель переменного тока
Передаточного механизма
Тайваньская высокоточная линейная направляющая с шариковым винтом
Скорость резки
1 ~ 35 м/мин
Рабочая зона
1500 мм x 630 мм x 3,2 мм
Толщина обработки
0,4 мм-3,2 мм
Точность обработки
+ / -0,05 мм
Резак Спецификация
Φ120*25,4*2,0*20T / 30T
Мин. Оставшаяся толщина
0,1 мм
Мощность
AC 220V 5KW
Система подачи воздуха
0.5KP
Размер машины
2380 мм x 2020 мм x 1600 мм
Вес машины
3400 кг
Наши услуги
1. Специально разработан для удовлетворения различных требований клиентов. 2. 24-часовая техническая поддержка по электронной почте и телефонное обслуживание. 3. Предоставляем руководство на английском языке или видео по установке. 4. Бесплатное обучение, чтобы помочь вам овладевать вашим оборудованием.
Гарантия
1 год для бесплатного ремонта.
Важное примечание: Эта машина не имеет политики возврата, так как она тяжелая и очень дорогая, чтобы отправить обратно, производитель будет грузить любую необходимую деталь немедленно покупателю в течение гарантийного срока, чтобы решить любую проблему, все машины будут полностью собраны и протестированы, чтобы пройти контроль качества перед отправкой.
Упаковка & Доставка
Информация о компании
Shenzhen ChiKin Automation Equipment Co., Ltd
Веб-сайт:Http: /www.chikincnc.com
Http: /chikin.en.alibaba.com
Мы фокусируемся на производстве печатных плат в течение многих лет, для формирования промышленной цепи, которая принимает PCB сверлильный станок, PCB маршрутизация машины в качестве основной продукции и дополнена v резки машины, направляющая сверлильная машина и другие запасные части машины PCB.
Вопросы и ответы
Q:Сколько слоев эта машина может обработать? A:Эта машина может обрабатывать одностороннюю печатную плату, двухстороннюю печатную плату и многослойную печатную плату.
Q:Как проходит процесс работы машины? A:Машина сможет забивать верхнюю и нижнюю сторону PCB. Это достигается двумя осями Z, каждая с индивидуальным управлением.
Q:Какой материал печатной платы доступен?
A:Жесткие гибкие печатные платы, гибкие печатные платы, алюминиевые печатные платы MCPCB, медные печатные платы, FR4 PCB и т. Д.
Q:Какова гарантия на эту машину? A:1 год с даты установки машины на месте заказчика.
Q:Какой способ работы машины? A:Есть 2 варианта для клиента, как показано ниже Вариант 1:Клиент предварительно выкупит машину и завершит обучение на нашей фабрике, и мы оплатим Стоимость размещения для инженера клиента (1-2 человека) Вариант 2:Наши инженеры доступны для обслуживания техники за рубежом в месте заказчика, с голой стоимости размещения на стороне клиента.
