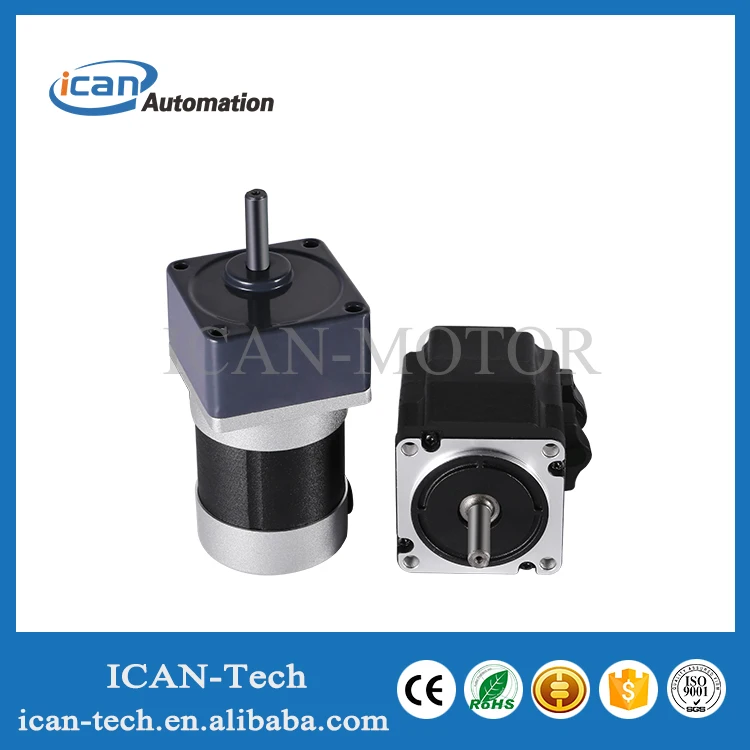

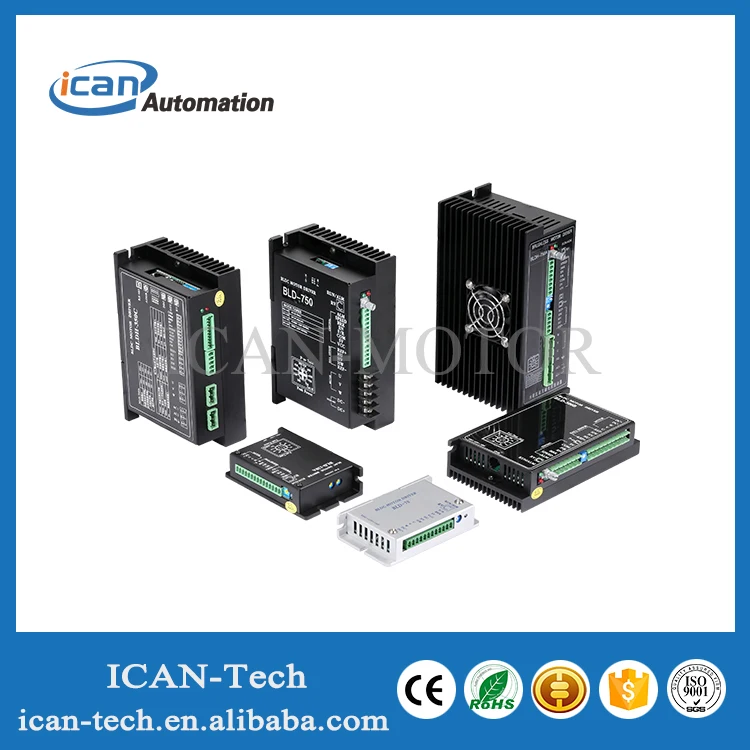

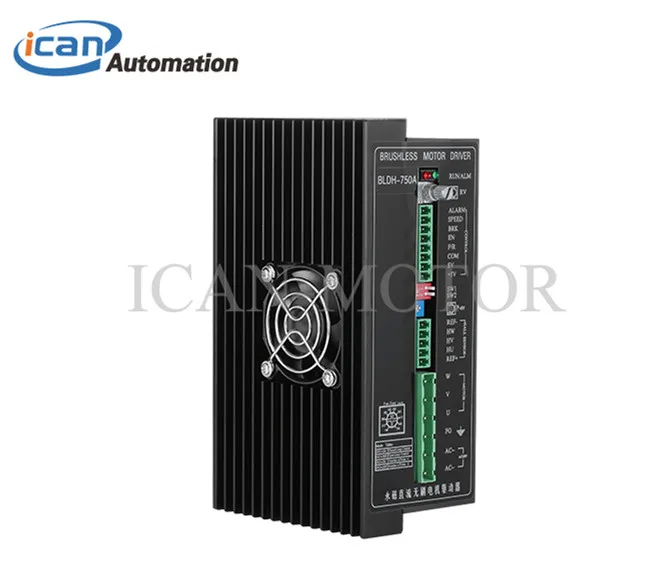

Описание продукта:
Особенности
♦ Мощность двигателя: 750 Вт ♦ Максимальное входное напряжение: 260 в ♦ Пять режимов регулирования скорости
♦ Выход сигнала скорости/будильника (O. C.) ♦ Отличное управление скоростью и широкий диапазон скоростей 0-20000 ОБ/мин ♦ Контроль DSP и сильная перегрузки по току/напряжению, защита от низкого напряжения
Индексы
Электрические индексы
Драйвер параметры
Минимальная величина
Лучшее соотношение цена/качество
Максимальное значение
Блок
Выходной ток
0
4,2
8
А
Входное напряжение
180
220
265
Переменного тока
Зал приводной ток
-
20
-
MA
Зал напряжения сигнала
4,5
5
5,5
V
Применимый скорости двигателя
0
-
20000
Об/мин

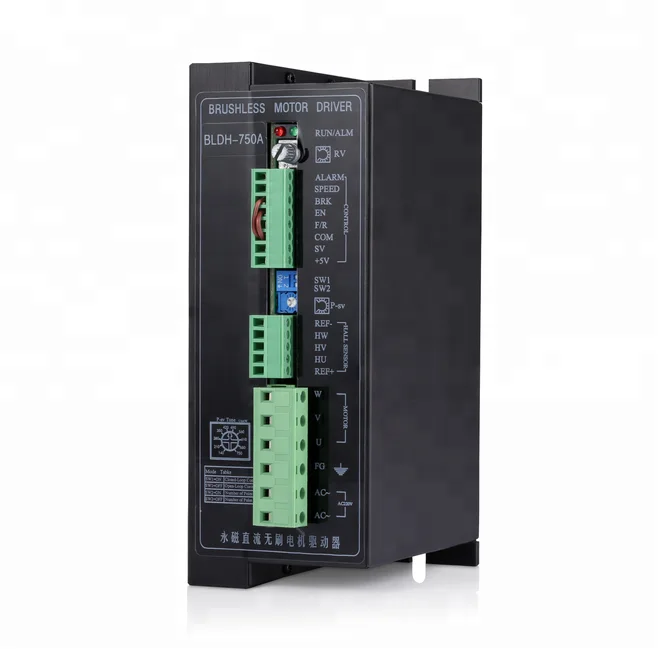

Интерфейс драйвера и подключение двигателя
Терминалы
Функция
SV
1. Внешний потенциометр; 2. Аналоговый сигнал nput; Ширина Импульса 3,шим.
COM
Общий порт (контрольный уровень 0 В)
F/R
Управление направлением вращения двигателя (CW/CCW). Высокий Уровень входного сигнала двигатель вращается по часовой стрелке, низкий уровень входного сигнала или когда F/R и COM короткого замыкания, Двигатель вращается против часовой стрелки
RU
Высокий Уровень входного сигнала остановки двигателя, низкий уровень входного сигнала или когда EN и COM короткого замыкания, двигатель работает
BRK
Тормоз двигателя останавливается, когда высокий уровень добавлен или порт подвески; двигатель работает, когда низкий уровень добавлен или EN и BRK подключены
ALM
Выходной сигнал по умолчанию 5 В при нормальных обстоятельствах; уровень 0 В при возникновении неисправности
Скорость
Выходной импульсный Частотный сигнал (OC). Скорость двигателя может быть вычислена с помощью скорости.
Функция
Четыре регулирование скорости режимов
Встроенный потенциометр RV
Поверните ручку RV по часовой стрелке до нажатия звука, Двигатель начинает работать и ускоряется. Скорость мотора уменьшится, если против часовой стрелки. Когда он достигает ограниченного положения, мотор останавливается.
Внешний потенциометр
Используйте значение сопротивления потенциометр 10 кОм, подключите Средний терминал с SV терминалом, И два других терминала соответственно подключены С VCC терминалом и COM терминалом.
Входной аналоговый сигнал (0-5 В)
Реляционная схема напряжения и скорости двигателя (разгрузка)
Входной аналоговый сигнал (0-10 В)
Реляционная схема напряжения и скорости двигателя (разгрузка)
Широтно-импульсная модуляция
Дежурная радиосвязь и Реляционная схема скорости двигателя (разгрузка)
Частота: 1 ~ 3 кГц; амплитудное значение: 5 В.
Быстрый стоп-сигнал
Когда COM и BRK открыты цепи, Двигатель будет быстрым тормозом.
CW/CCW вращение
Подключите F/R и COM, двигатель будет вращаться против часовой стрелки, отключите его, двигатель будет вращаться по часовой стрелке. Для управления направлением двигателя, Переключатель может быть добавлен между F/R и COM.
Контроль PID и конечная настройка скорости (
SW1
ON: PID контроль замкнутого цикла, Скорость отзывы управления
Выключено: PID управление с открытым контуром
SW2
ON: P (количество пар полюсов) = 4, Максимальная скорость = 6000 об/мин
Выключено: P (количество пар полюсов) = 8, Максимальная скорость = 3000 об/мин
Пиковый ток установка
Оснащенный функцией защиты двигателя, драйвер предоставляет опции для установки нужного номера тока в ручке P-sv, чтобы избежать перегрузки тока для двигателя. Обратите внимание, что случайная ошибка 10% ±. Настройка должна соответствовать номинальному току двигателя.
