100w,120w станок для лазерной резки и гравер блок питания Es100
Модель: Es100 лазерный блок питания для RECI EFR,YONGLI,WEEGAINT 100watt-120watt лазерных трубок
Описание продукта:
1. Es100 источник питания лазераОсновные функции:
1. Инициатива функцией PFC, AC90-250V широкий диапазон входного напряжения, свободные руки, универсальные для всех стран напряжения.
2. Специальная конструкция для внешней оболочки, более красивый внешний вид, лучшее рассеивание тепла.
3. Улучшенный текущий контроль режим, обеспечивающий большую устойчивость к лазеру, лучшая совместимость, более адаптируется для различных видов лазерных трубок.
4. Простой регулятор мощности, пользователь может контролировать лазерный с высоким или низкого уровня сигнала.
5. С Тестовая кнопка, легко проверить лазерной трубки и Es100 блок питания.
4. Небольшой столбик с авторотацией со внешняя оболочка, подходит для установки на луч резки кровати.
2. Es100 ГТС блок питанияРеимуществаS:
1.Простое управление: запуск и остановка лазера может быть легко управляется TTL уровня.Оба 0-5V аналогового сигнала и 5V PWM сигналов может управлять мощности лазера.
2. Es100 лазерный блок питания имеет выход открытСхемаСредства защиты.
3. Es100 блок питания имеет индикацию сигнала TTL, воду через индикацию сигнала и выходная мощность лазера
Индикация.
3. Es100 источник питания лазераПрименение:
Es100Лазерный источник питания используется для 100w,120w лазерная резка и гравировальный станок для лазерной резки и гравировки резки неметаллических материалов акриловый косметический дисплей, акриловый дисплей ювелирных изделий, ткань, двойной цветной листИРезина и т. д.
4. Es100 питания SСпецификация:
5.Es100 блок питания инструкция по эксплуатации:
1. Подключение лазерной трубки:Es100 лазерный источник питания высокого напряжения терминал ("+") должен быть подключен к положительному полюсу CO2 лазерной трубки. В настоящее время эс100Лазерный источник питания должен быть подключен к отрицательным полюсом (лазерная выходной терминал) лазерной трубки с помощью амперметр переменного тока или напрямую.
2. Подключения сигнала
Лазерная машина контроль сигнала подключается к Es100Источник питания лазера терминал контроля, после подключения ЦАП выходной сигнал и TTL сигнал внешнего компьютер с четырехъядерным процессором Es100Блок питания, лазерная трубка будет работать должным образом. Если Лазерная лампа не может работать должным образом, проверьте контрольный сигнал является правильным или нет (в том числе Проверьте напряжение спецификации и logic), если вы используете ШИМ как регулятор мощности, убедитесь, что f≥ 20 кГц, амплитуда (пиковое значение) ≤ 5V, проверьте и убедитесь, что переключатель защиты WP соединение correctat одно и то же время.
6.Es100 pOwer питанияИ лазерной трубки схема подключения
1.Es100 pOwer питанияИ лазерной трубки схема подключения
Определение клеммы
1
2
3
4
5
6
TH
TL
WP
G
В
5V
TH
Входной сигнал
Переключатель лазера вкл/выкл,Переключатель лазера вкл в тех случаях, когда высокий уровень (≥ 3V), лазер выключен при низком уровне (≤ 0,3 V)
TL
Входной сигнал
Переключатель лазера вкл/выкл, лазер выключен в тех случаях, когда высокий уровень (≥ 3V), переключатель лазера вкл при низком уровне (≤ 0,3 V)
WP
Входной сигнал
Переключатель лазера вкл/выкл, лазер выключен в тех случаях, когда высокий уровень (≥ 3V), переключатель лазера вкл при низком уровне (≤ 0,3 V)
G
Заземления сигнала
Этот терминал должен быть подключен с внешней оболочки и контрольная панель машины надлежащим образом.
В
Мощность сигнала
Лазерный регулятор мощности терминал, регулятор давления газа с 0-5V аналогового сигнала или 5V PWM сигналов
5V
Выход
Напряжение на выходе 5 В, максимальный выходной ток составляет 20mA
P1 высокого напряжения индикатор
P2 FG: Заземление; Переменный ток: вход
P3 Тестовая кнопка
P4 определение клеммы
Es100 лазерный источник питания ручной метод испытаний
Во-первых, убедитесь, что Es100 блок питания и лазерная трубка правильный Ну отсоедините терминал контроля и нажмите красную кнопку "тест" на Es100Блок питания для 5-10seconds, чтобы проверить, есть ли выход лазера от лазерной трубки. Этот метод легко определяют находится ли блок питания в порядке.

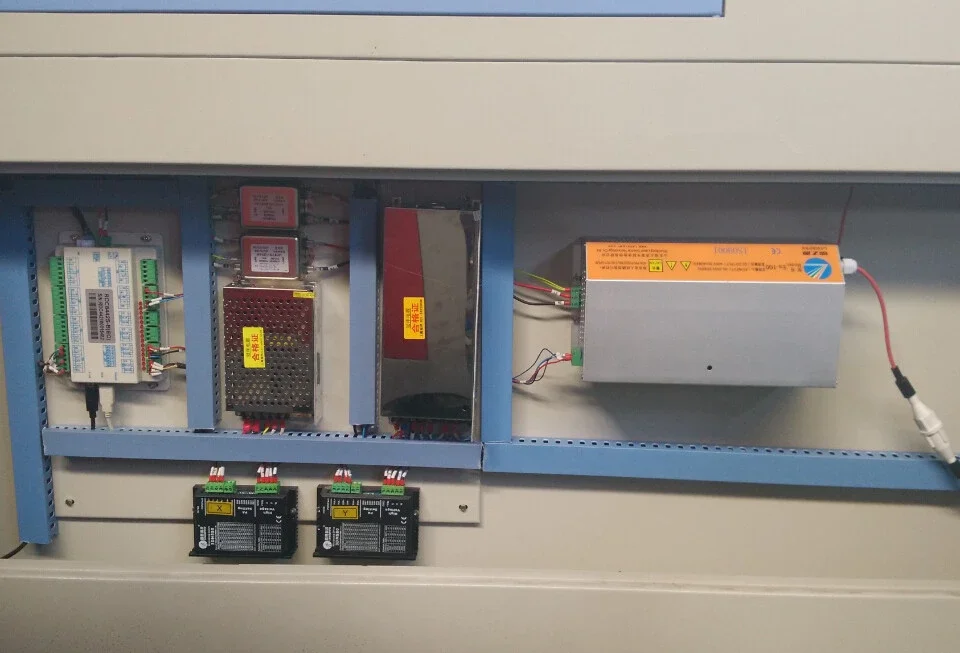

2.Es100 блок питания и контрольная панель подключения;

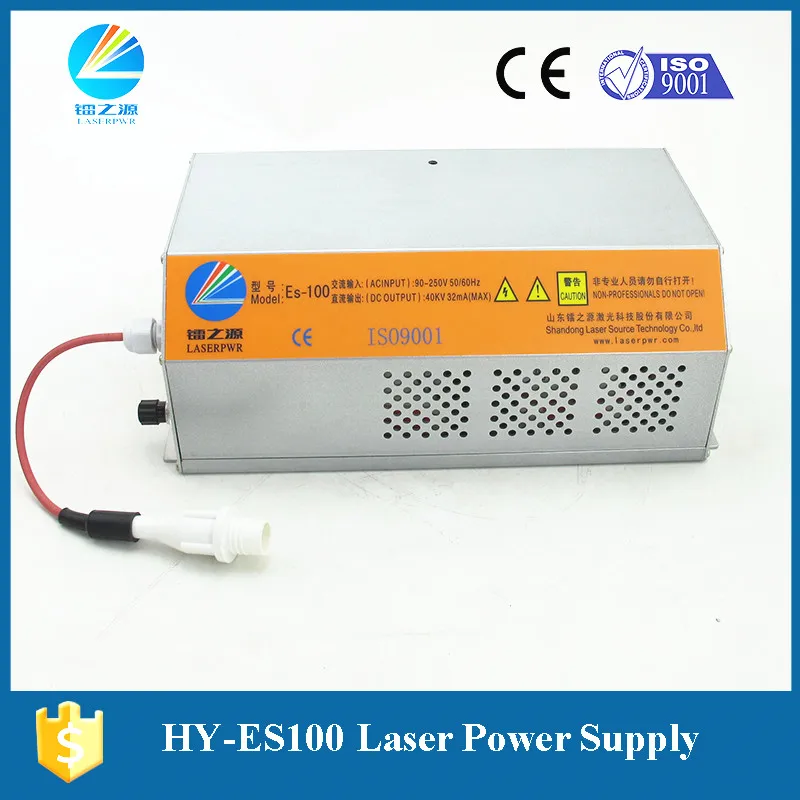

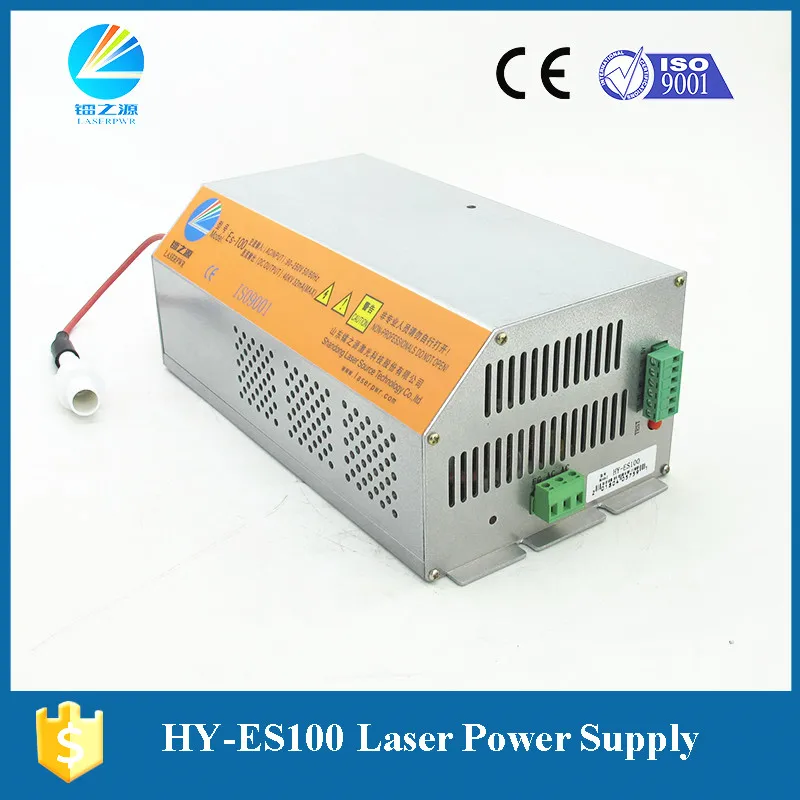

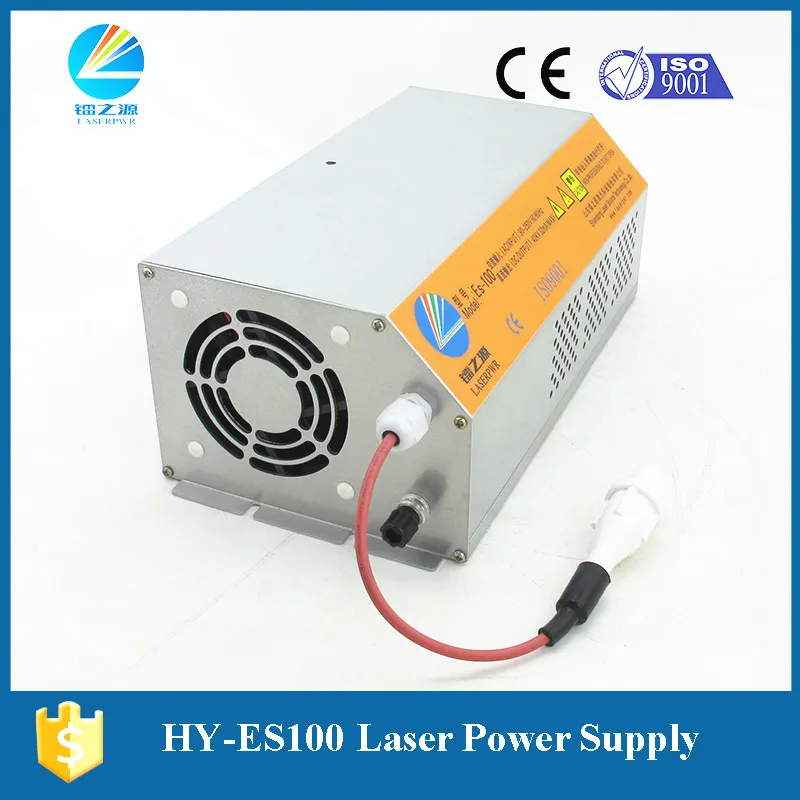

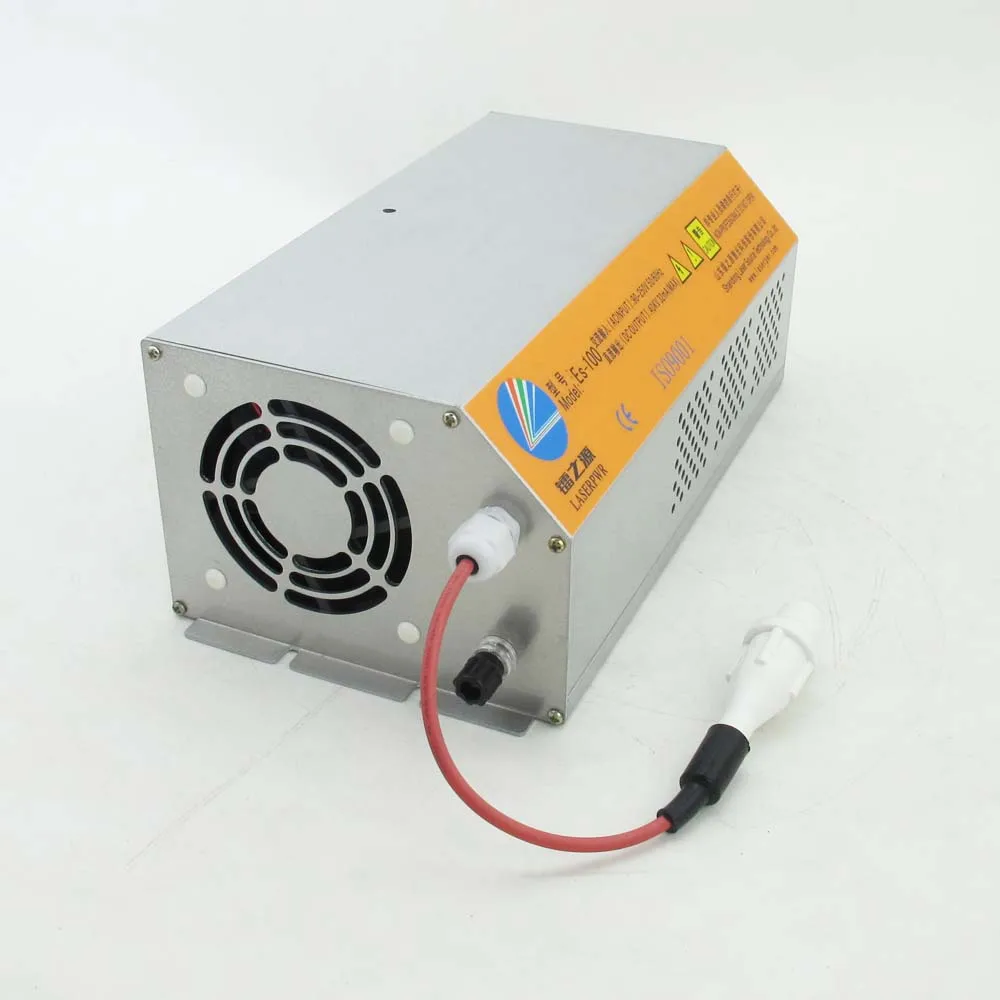

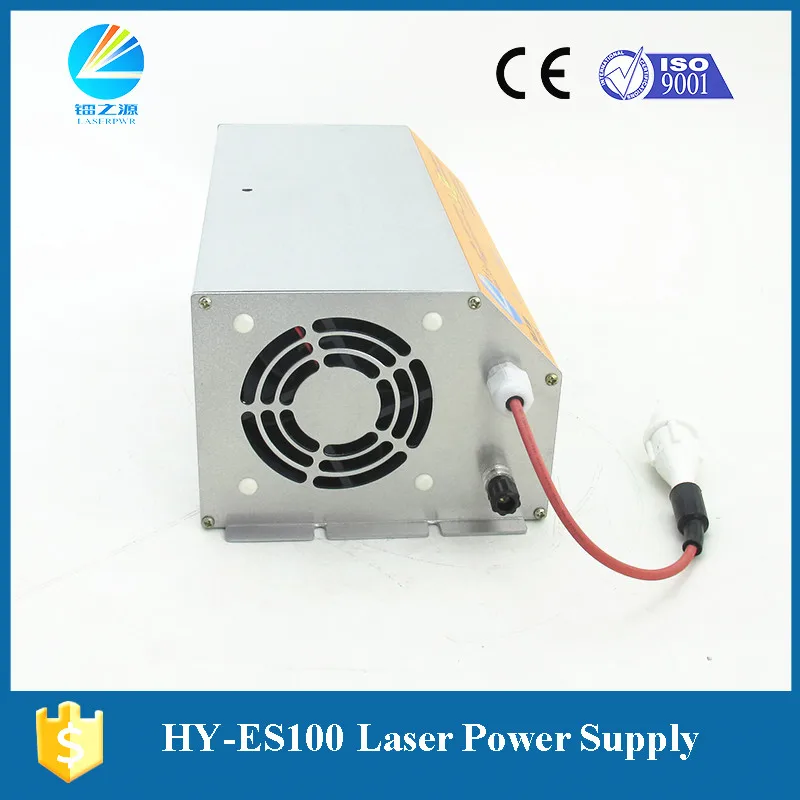

7. Es100 co2 лазерный блок питания фотографии;
8. Es100 блок питания Размер установки
Упаковка & Доставка
Es100Размер коробки: 41*38*30 см, 4 шт/картонная коробка
Доставка по морю, воздуху, курьером по вашему выбору
