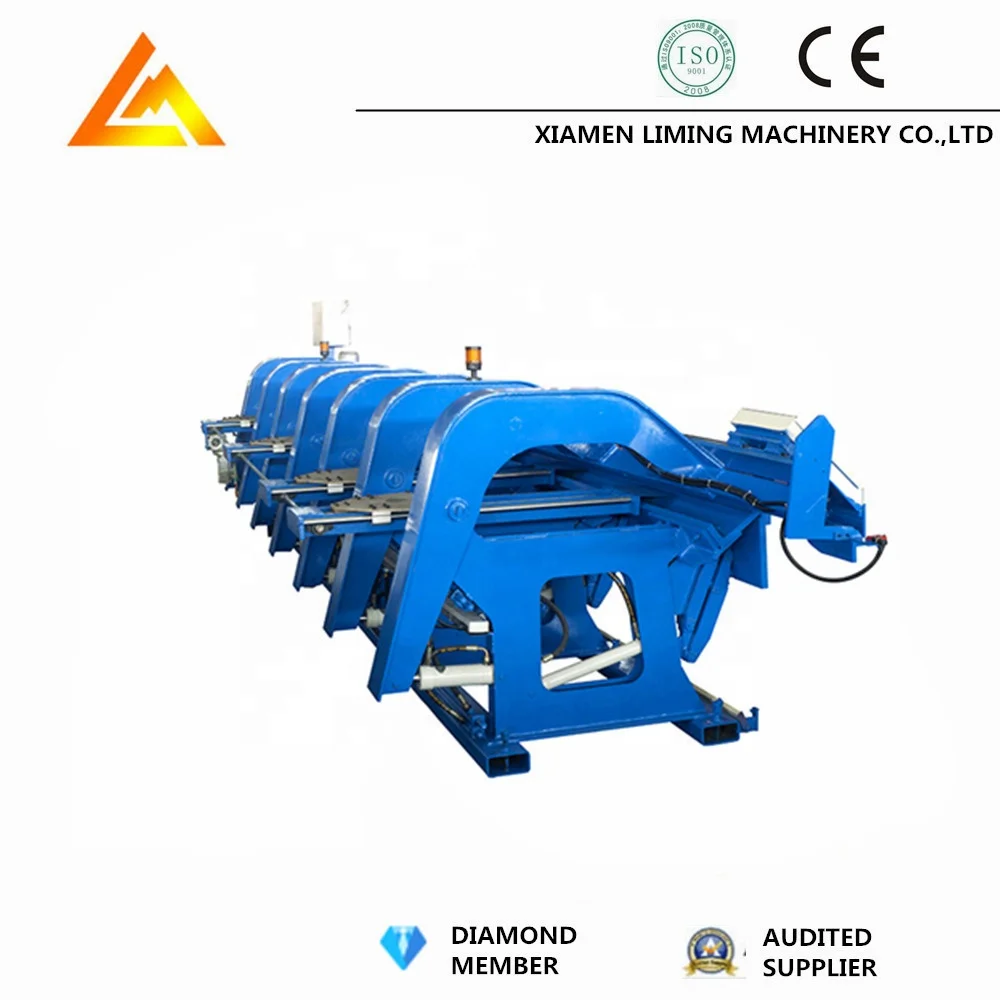

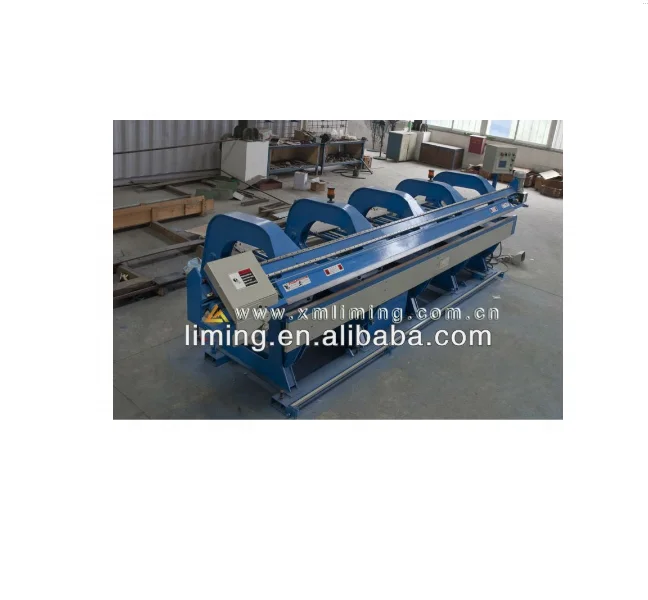

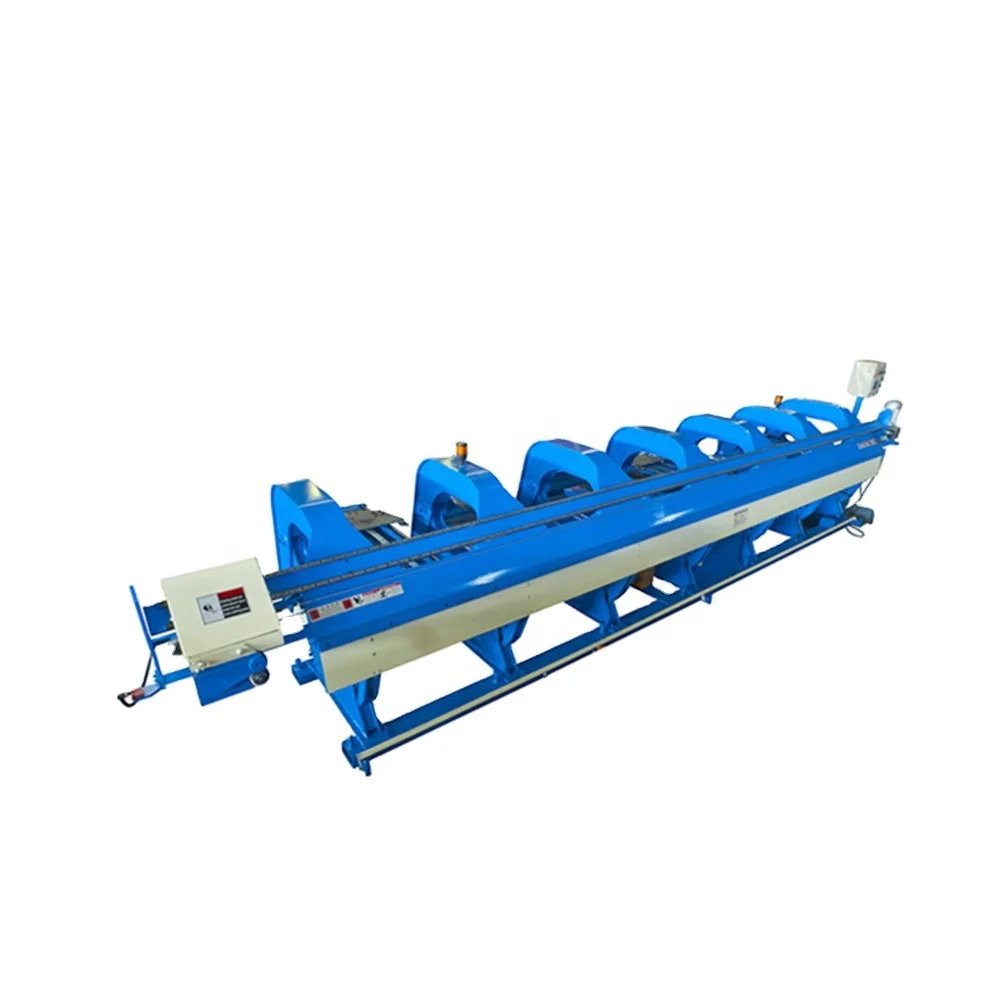

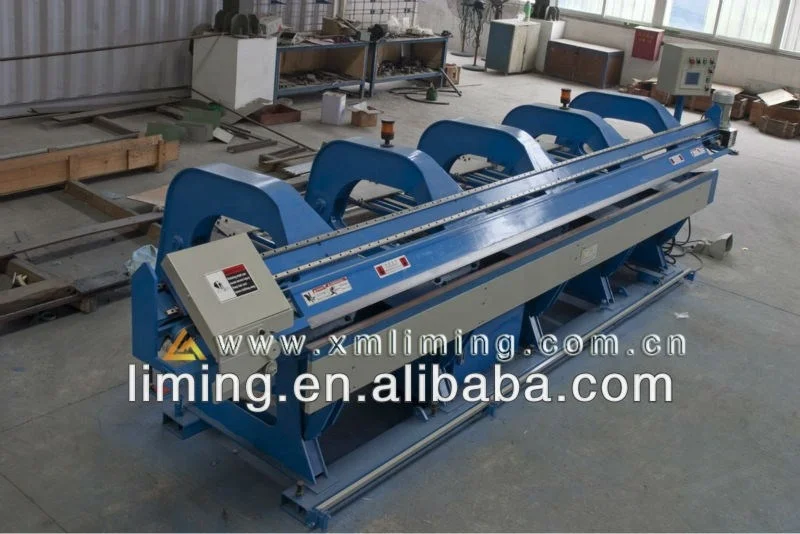

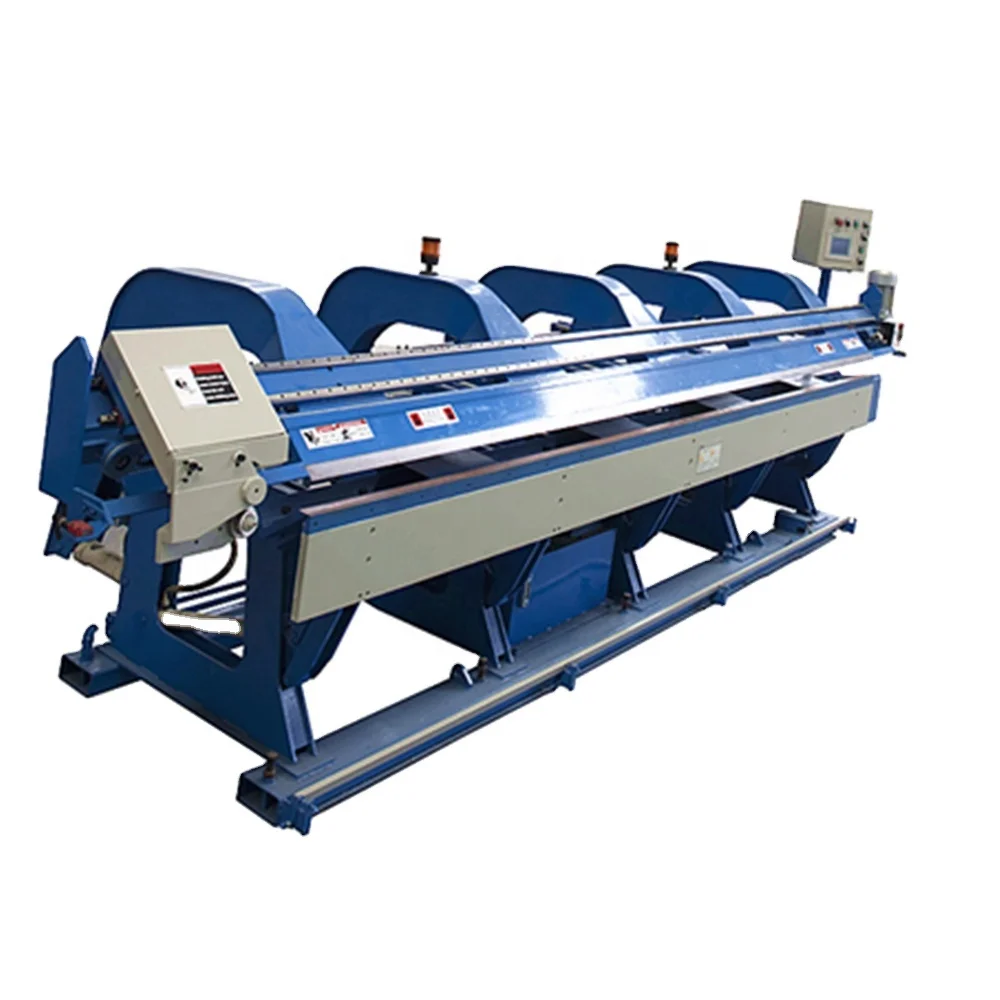

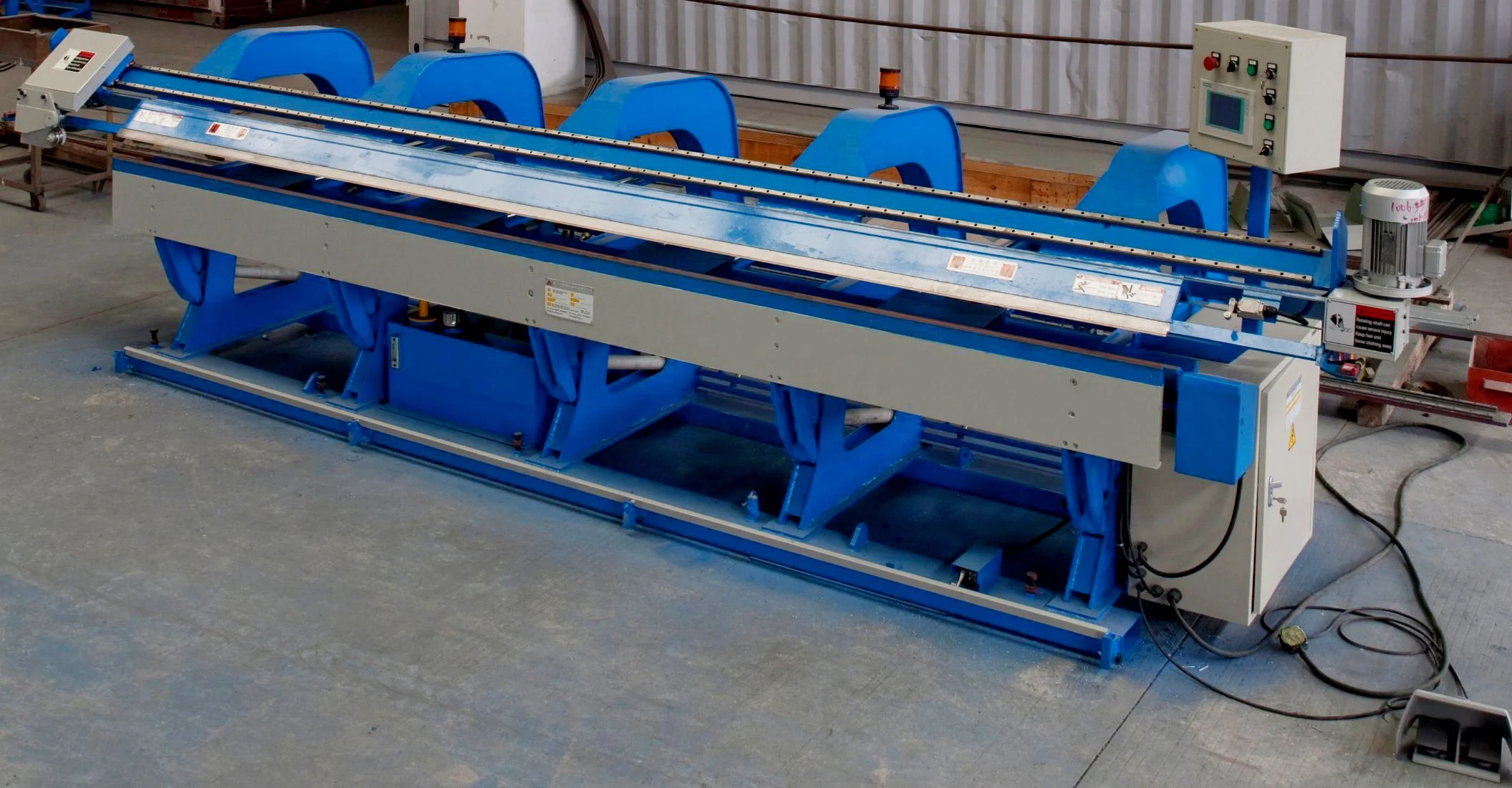

4 м Автоматическая складально-мерильная машина

ЧПУ продольно-резательная складально-мерильная машина

Общий параметр

1)Для стального листа; алюминий; нержавеющая сталь

2)Толщина: Max.1.0mm

3)Ширина подачи: Макс. 1000 мм

4)Управляемый серводвигателем, мотором насоса:0.82KW

5)Рабочая длина:4000 мм

6)Пресс-зажим:5Блоки

7)Вес:Прибл. 3000 кг

8)Нажатие мощность:Двигатель насоса для гидравлической станции 7.5kw(Оно находится в пределах)

9)Изгиб диапазон:0-125 градусов

10)Глубина горла:1000 мм(Максимальная рабочая ширина материала в зажиме)

11)Шарнир:5 групп

9) общая мощность:9.42KW(7.5кВт + 1.1квт + 0.82квт)
10) План измерения(Length×Width×Height):5800 × 1700 × 1500 (только для справки)

Продольно-резательная устройства

1)Тип лезвия:Продольно-резательная колеса
Диаметр:80 (достаточно)
Материал:Cr12MoV

2)Система привода:Легкий в управлении, 1.1KW
Направляющее устройство:Стальные канаты по кругу

3)Продольно-резательная скорости:Approx.0.8m/s

Продольно-резательная расстояние:Через стальной канат циркуляции.

Гибочно-устройство продольной резки

1)Макс. Толщина изгиба 1,0 мм

2)Макс. Длина изгиба 6000 мм

3)Макс. Толщина ломтиков 1,0Мм

4)Минимальный размер складывания TBC

Гидравлический блок питания

1)Возможности:Max.16MPA

2)Емкость масляного бака:170L

3)Источник питания:Гидравлический

Система управления ПЛК

1)Система:Siemens PLC контроля

2)Вертикальный многоцелевой станок с системой определения местоположения:Siemens PLC контроля

3)Операционный стол:Сенсорный экран

4)Угол программист:Кодировщик тест

5)Продольно-резательная управления:Руководство по эксплуатации

6)Аварийной остановки:Кнопка е-стоп + Е-лимит + ножной переключатель (справа сильно)

Продольные колеса на складном станке
