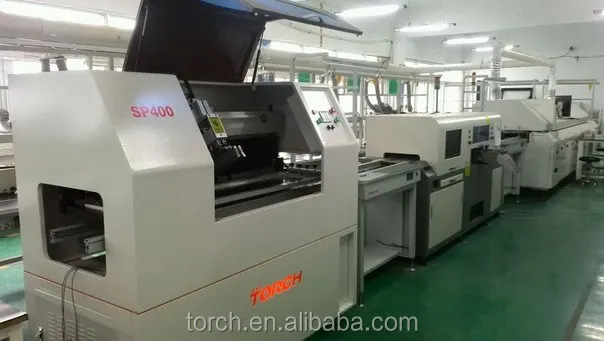

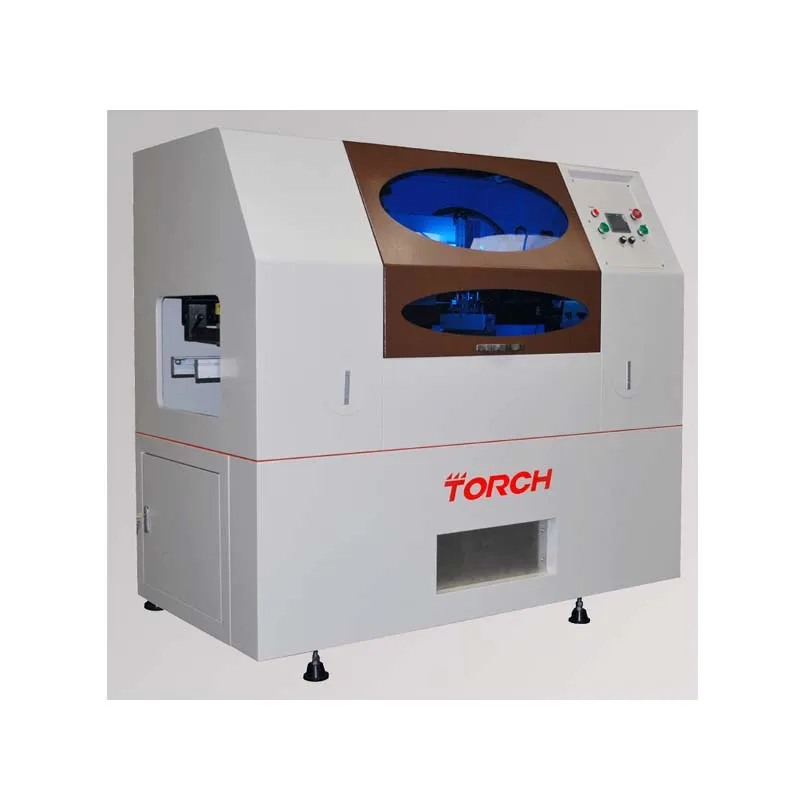

SP400 экранный принтер является наиболее экономичной встроенной системой высокой точности LED паяльная паста экранный принтер
Подходит для массового производства светодиодных полос

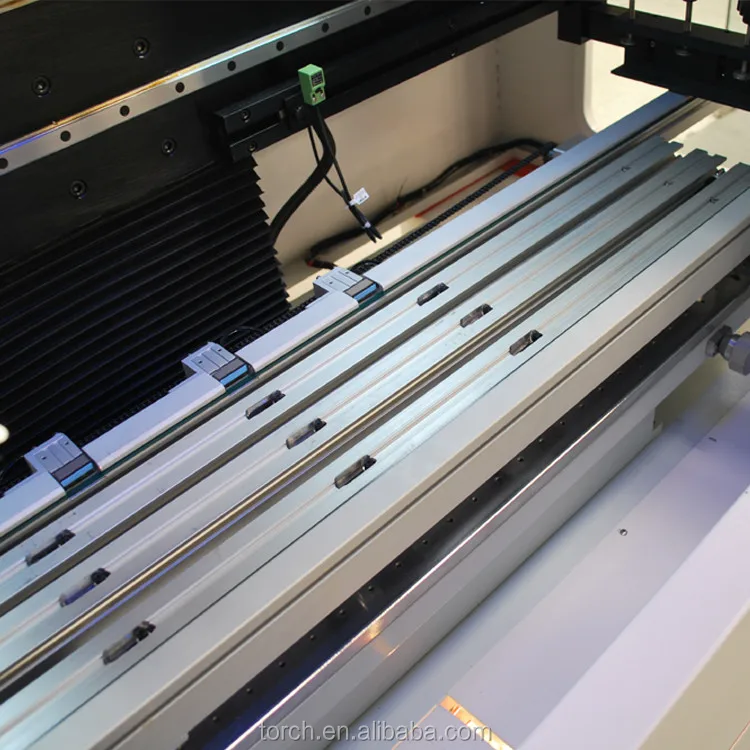

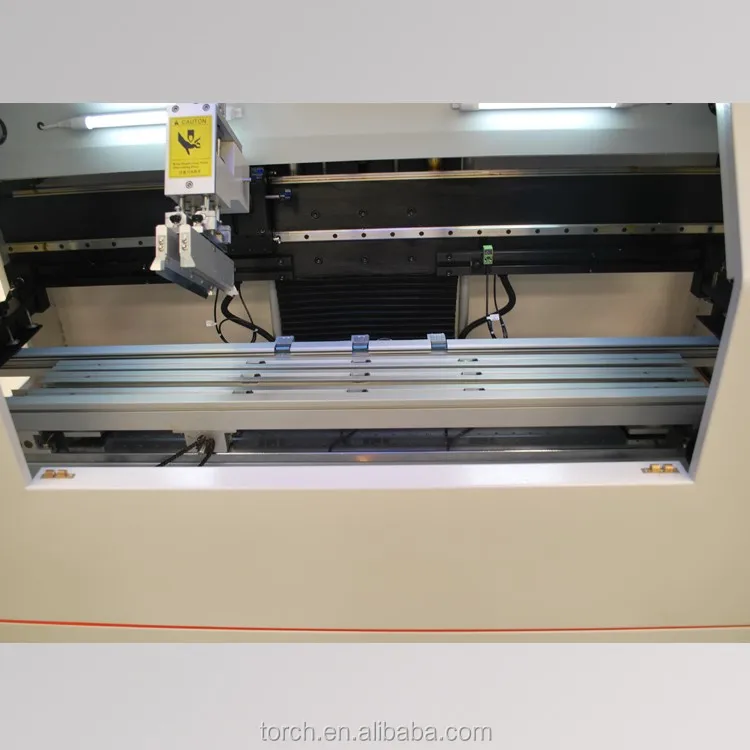

Гибкий Рабочий стол, печатная плата будет закреплена на нем и перемещена системой передачи
Подходит для одноразмерной и двухразмерной печатной платы
Прецизионные направляющие помогают регулировать положение платы PCB, движение рабочей платформы, вверх и вниз ракеля, сотрудничая с частотным двигателем для перемещения.
II характеристика
1. Тип встроенной системы, вход и выход платы будут сделаны через систему передачи автоматически, когда процесс печати закончен, плата будет на монтажнике для реализации соединения с принтером и монтажником
2. Функция visional position является опциональной. Он реализует автоматическое положение и видимую коррекцию между отметкой точки доски и отметкой трафарета.
3. Стандартная вакуумная поглощающая функция для повышения точности печати платы большого размера
4. Используйте прецизионный двигатель и линейную направляющую для сборки, чтобы сделать Ракель более стабильным
5. Двойная печать скребка, давление регулируется, клапан переплавления цилиндра регулирует скорость вверх и вниз скребка, чтобы избежать резонанса.

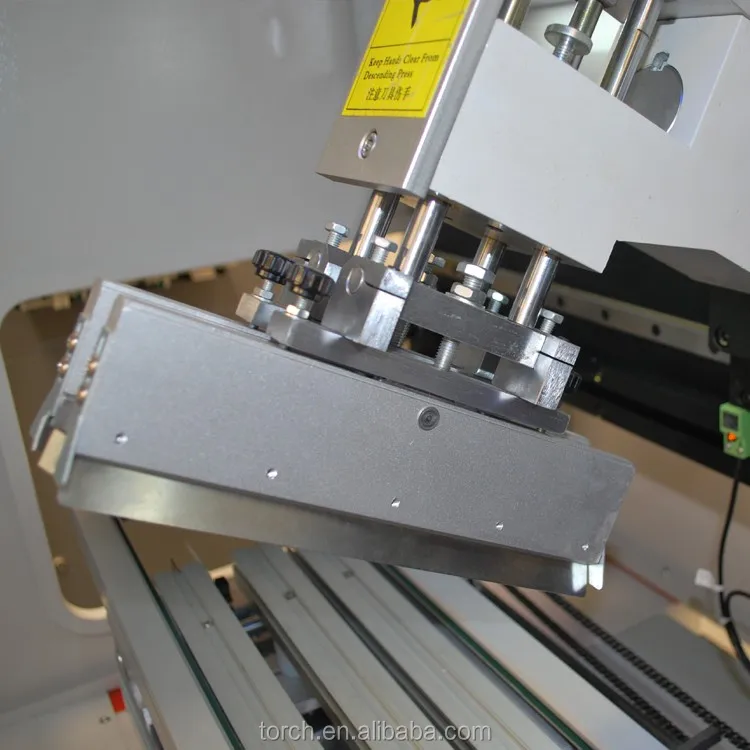

6. Ракель может быть до 45°И фиксированный, который подходит для разгрузки скребка и очистки трафарета
7. Печатающая головка может быть закреплена спереди, сотрудничая с трафаретом, чтобы достичь наилучшего эффекта печати.
8. Пространство между Платформой и трафаретом может быть установлено с помощью настройки прецизионного модуля
9. Машинный Рычаг может быть отрегулирован в диапазоне 650 ~ 1200 мм слева направо, для различных размеров печатной платы
10, стабильный контакт положения, набор простой и быстрый переключатель, подходит для одноплатной пластины
11. Правильный метод использует руку (стальная пластина), двигаясь вместе с печатным материалом (стабильный plat)X, Y, Z, правильно и быстро настраивается

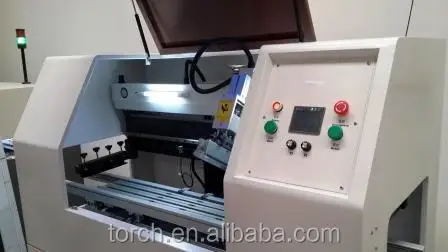

12. Электрическое движение использует микро PLC контроль, человеческое и машинное сенсорное управление, и может выбрать одиночную/двойную печать времени, печать ручным или автоматическим способом.
III. Технические параметры:
1>Максимальный размер печатной платы при X, Y направлении: 1200*300 мм
2>Рабочий стабильный размер при X, Y направлении: 1220*350 мм
3>Максимальный размер рамы при X, Y направлении: 1300*550 мм
4>Минимальный размер рамки при X, Y направлении: 330*370 мм
5>Диапазон Микрорегулировки: X, Y +/-10 мм, угол +/-30°
6>Источник питания: однофазный переменного тока 220 В 50 Гц
