HSC-3016 30m 3/h туннельная система Распыления Бетона с роботизированной рукояткой
Описание продукта:
HSC-3016 30m 3/h туннельная система Распыления Бетона с роботизированной рукояткойОписание:
Серия мокрого оборудования системы shotcrete-это высокотехнологичное оборудование с высоким дизайном и производством. Они имеют Многофункциональность и могут быть широко применены.
HSC-3016 30m 3/h туннельная система Распыления Бетона с роботизированной рукояткойОсобенности:
2. Четырехколесный трансмиссия, четырехколесный руль, небольшой радиус поворота, таким образом, сделать лучшую работу.
3. Кабина открытого типа, широкий обзор, сиденье водителя с поворотом на 180 °, таким образом, делает работу гибкой и может управлять двухсторонней.
4. Разумная конструкция загрузки делает оборудование с большим моментом против опрокидывания.
5. Полный гидравлический телескоп и вращающаяся рука робота делают машину с высокой пропускной способностью, устойчивым движением, гибкой работой, без строительства мертвых зон.
6. Электродвигатель и дизельный двухмоторный привод.
7. Передача цилиндра с длинным ходом и большим диаметром цилиндра может уменьшить истирание стойкого кольца и пластины и улучшить стабильность Распыления Бетона.
8. Гидравлический привод Хоппер вибратор, охладитель воздуха, кабельный барабан, акселератор насос и водяной насос может доказательство электрической утечки и загрязнения.
9. Соотношение акселератора и бетона зафиксировано и может контролироваться и регулироваться сенсорным экраном и пультом дистанционного управления.
10. Все операции могут управляться беспроводным пультом дистанционного управления, что снижает трудоемкость и повышает эффективность работы.
11. Дизельный двигатель может медленно перемещать руки распылителя в случае, если затвердевание бетона приводит к поломке оборудования при отключении электропитания.
Технические данные
HSC-3016 30m 3/h туннельное применение бетонная система распыления с роботизированной рукояткой shotcrete машина технические данные:
Предмет
Блок
HSC-3016A
HSC-3016
HSC-2815
Параметр машины единства
Д × Ш
Мм
8100 × 2730 × 3250
8100 × 2730 × 3250
7800 × 2530 × 3280
Вес
Кг
17600
17500
14500
Для рук и ног параметр
Структура рукоятки
Основная рука вращается + телескоп, спрей рычаг вращается + телескоп
Макс. Высота распылителя
М
16
16
15
Макс. Ширина распыления
М
2 × 14
2 × 14
2 × 13
Макс. Спрей глубины
М
8
8
7
Большая рука, угол
Степень
-30 ° ~ + 60 °
-30 ° ~ + 60 °
-30 ° ~ + 60 °
Маленькие руки, угол
Степень
-60 ° ~ + 30 °
-60 ° ~ + 30 °
-60 ° ~ + 30 °
Сопло-насадка угол поворота
Степень
360 °
360 °
360 °
Сопло угла поворота
Степень
240 °
240 °
240 °
Передняя ножка пролет
Мм
3620
3620
3220
Режим привода
Электродвигатель и дизельный двухмоторный привод
Электродвигатель работает (дизель используется для очистки и снятия рук в случае отключения электропитания)
Работа электродвигателя (дизельное топливо используется для продувки, очистки и снятия рычагов в случае отключения электропитания)
Номинальная мощность электродвигателя
КВт
55
59
59
Электрический мотор рабочее напряжение
V/Гц
380/50
380/50
380/50
Номинальная мощность дизельного двигателя
КВт
92
92
93
Насос параметр
Номинальная выходная
M3/ч
30
30
28
Номинальное время заднего хода
Об/мин
17
17
23
Система давления
МПа
23
23
23
Давление на выходе
МПа
7
7
7
Передать внутренний диаметр цилиндра
Мм
Φ180
Φ180
Φ160
Передать ход цилиндра
Мм
1200
1200
1000
Диаметр сопла
Мм
Φ45
Φ45
Φ45
Шасси параметр
Колесная колея
Мм
1830
1830
1830
Колесная база
Мм
4500
4500
4100
Режим привода передней и задней оси
-
4 × 4
4 × 4
4 × 4
Емкость топливного бака
L
200
240
190
Макс. Скорость бега
Км/ч
22
22
22
Макс. Максимальный преодолеваемый уклон
%
40
40
40
Мин. Дорожный просвет
Мм
450
450
450
Мин. Радиус поворота
М
5,5
5,5
5
Тормозной путь
М
≤ 10
≤ 10
≤ 10
Вспомогательная система параметр
Кабель
М
100
100
100
Воздушный компрессор мощность
КВт
65 фиксаторами на прищепке (75)
65 фиксаторами на прищепке (75)
55 + 1,5
Воздушный Компрессор Выход
M3/мин
15
15
15
Воздушный компрессор рабочее давление
МПа
0,5
0,5
0,5
Добавка выход
Л/ч
800
800
800
Добавка система давления
МПа
-1 шт.
-1 шт.
-1 шт.
Коагулянтпри обработке Емкость топливного бака
L
1000
1000
850

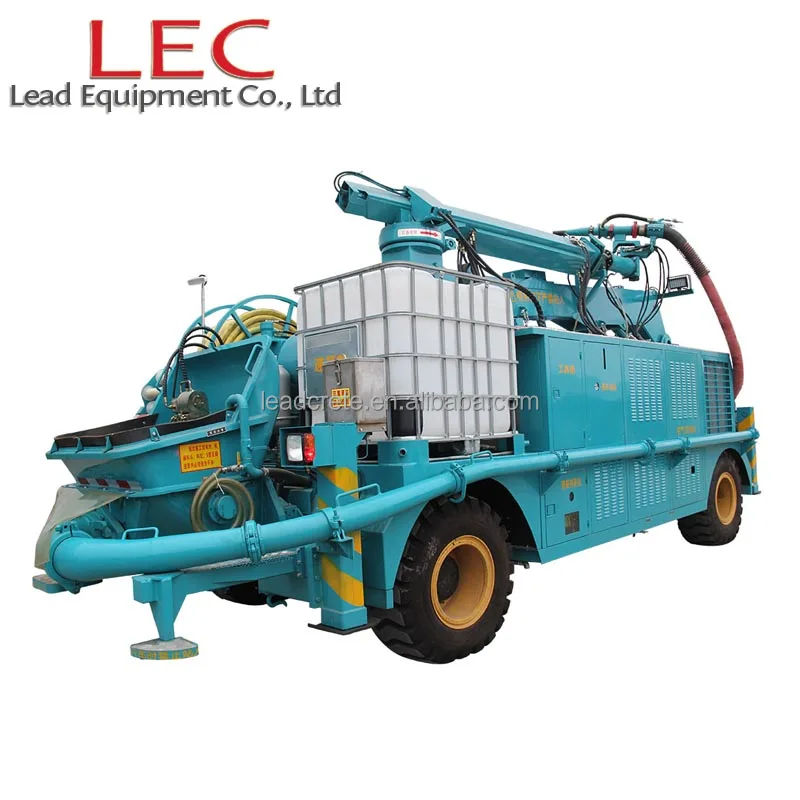

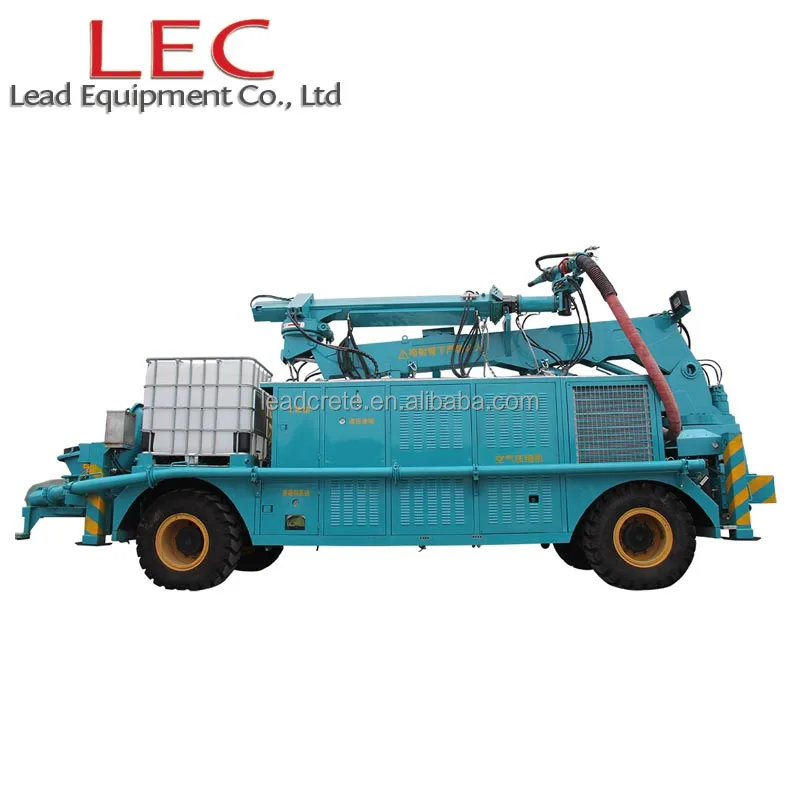

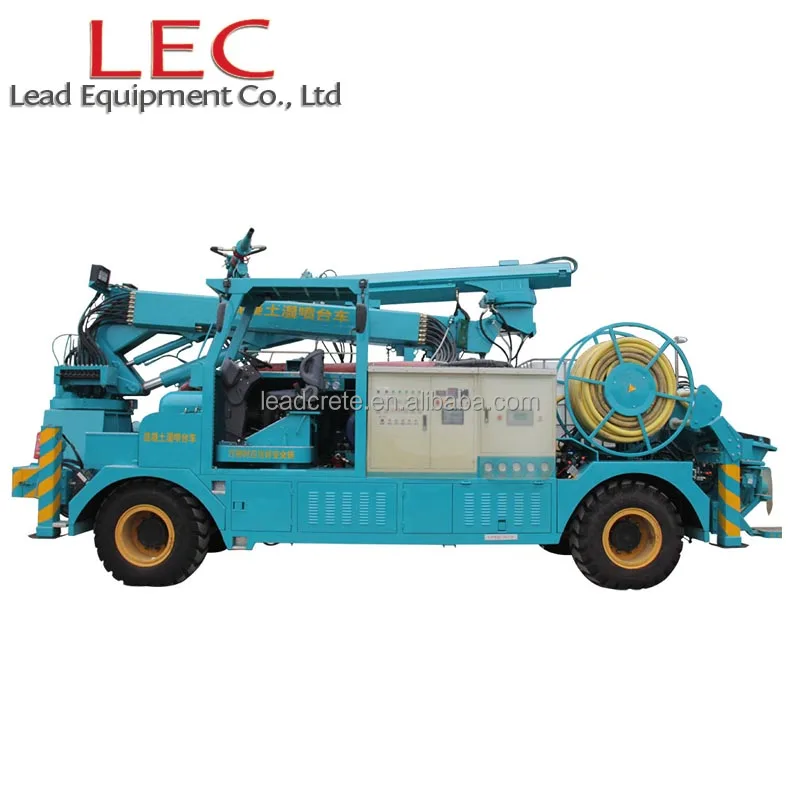

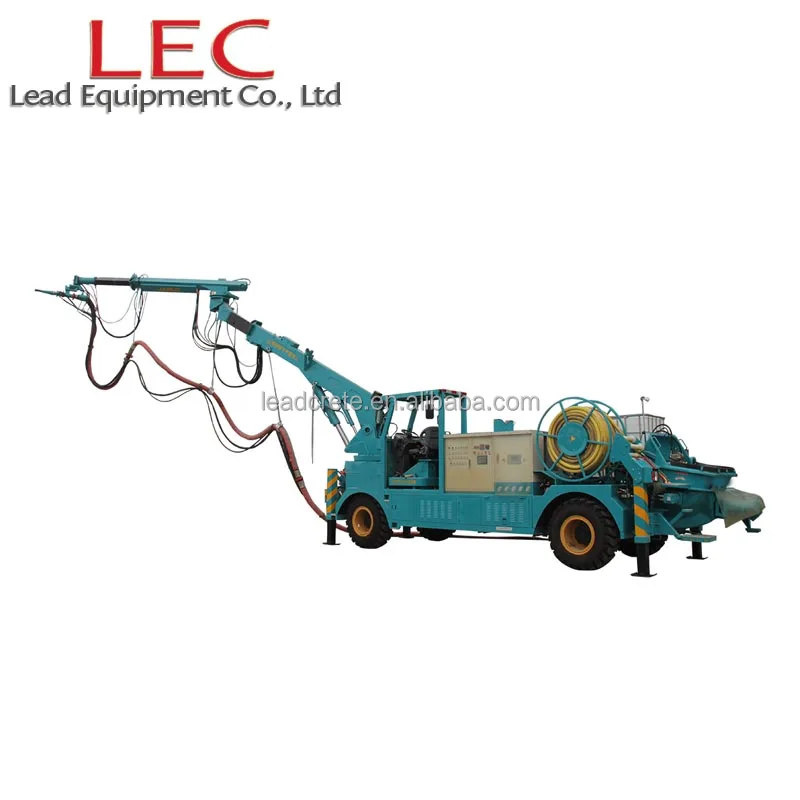

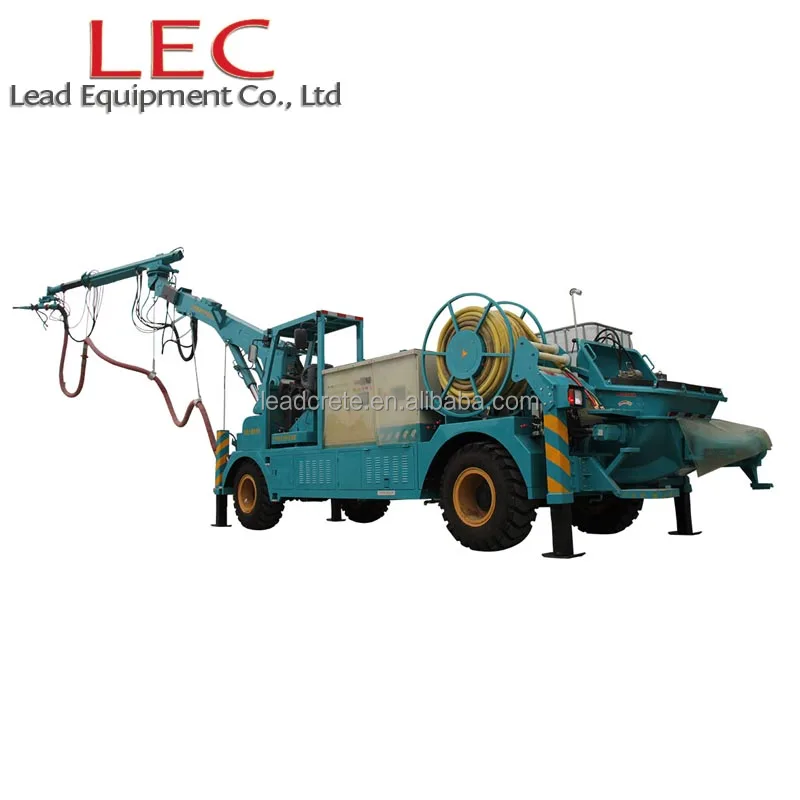

Детальные изображения
Применение
HSC-3016 30m 3/h туннельная система Распыления Бетона с роботизированной рукояткойПрименение:
Это оборудование подходит для большой поверхности трещин, проекта, который нуждается в большой мощности, и туннельной конструкции, которая нуждается в высокой эффективности дробита.
HSC-3016 30m 3/h туннель применение бетонной распылительной системы с роботизированной руки дробкрит машина применяется в железнодорожном туннеле
(1) Защита качества продукции (2) своевременная защита отгрузки (3) Защита платежа
5. Лучшее качество и лучший сервис по конкурентоспособной цене.
Вопросы и ответы
Вопросы и ответы:
1. Вопрос: подходит ли это оборудование для нашего проекта?
О: Пожалуйста, расскажите нам больше о вашем проекте, и наш технический персонал предложит вам лучшее решение.
2. В: у вас есть меньший размер аналогичной машины?
О: Да. Мы также поставляем машины серии 2515 и 2013 с меньшим выходом.
Сопутствующие товары
Мы разработали Полный серии dry-mix торкретированные машины и wet-mix торкретированные машины, выход из 1.5m 3 л/ч до 9m м3/ч, электрический двигатель, дизельный двигатель, воздушный Двигатель и бензиновый двигатель Доступны варианты для настройки.
