Electric Planetary reducer /gear box

1,Characteristics of a planetary speed reducer

High torque,impact resistance:The method of motion of a planetary gear structure is different from

traditional parallel gears.Traditional gear rely on a small number of contact points between two gears

to squeeze as the driving force.where all the loading are concentrated on a few contacting surfaces,

making it easy to wear and crack the gears.But the planetary speed reducer has six gear contacting

surfaces with a larger area than can distribute the loading evenly over 360 degrees .Multiple gear surfaces

share the instantaneous impact loading evenly which make them more resistant to the impact from higher

torques,The housing and bearing parts will not be damaged and crack due to high loading,either.

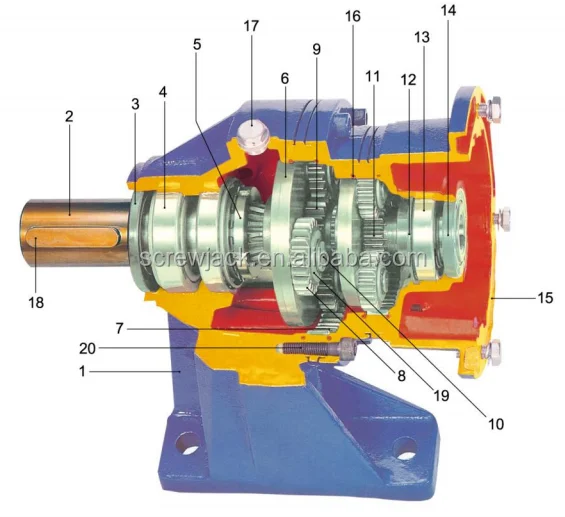

1,Housing    2,Output Shaft    3,Oill Seal-Out Shaft    4,Bearing-Output Shaft    5,Sun Nut  6,Planetary Carrier7,Internal Gear Ring

8,Planetary Gear  9,Using Connected Section's Gear  10,Needle Roller Pin  11,Sun Gear Input Shaft12,Snap Ring  13,Bearing-Input Shaft

14,Oill Seal-Input Shft  15,Input Flange  16,O-Ring  17,Bearing Plug  18,Key-Outptu Shaft19,Washer  20,Hex Socket Cap Screw



Small volume and light weight:Traditional design of geared speed reducers typically applies multiple sets of larger and small gears

to operate in a staggered pattern for power transmission and speed reduction,Because the reduction ratio needs to be generated

by the multiple of tooth numbers of the two gears,there must be a certain engaging clearance between larger and small gears.Therefore,

the required space for the gearbox is relatively large.Especially for the combination of a high-speed reduction ratio.which needs a combination

of more than two gearboxes and for which its structural strength will become relatively weak and enlarge its gearbox length,causing extremely

large volume and weight,The structure according to the required number of stages and realizes the multiple staged combination alone,Its small

volume,light weight and compact outline make the equipment look more valuable.





High efficiency and low back clearance:Because thereis only a single tooth surface engaged and contacted when each set of gears operates

to reduce speed,the stress on the tooth surface should be larger when transmitting the same torque,Therefore,the gear design should apply

 larger module and thickness,The larger the module is,the larger the deviation tolerance between gear teeth,which create a relatively large gear

clearance and increases the accumulated back clearance for each stage of speed reduction.The unique characteristic of uniform engagement of

the planetary gear combination and arc enveloping structure of the external gear ring help with the robust engagement between the external

gear ring and planetary gear.With the highly robust engagement between gears,apart from improving the extremely high-speed reducer

efficiency,the equipment itself can be selected to meet the requirements of positioning in high precision.



2,Products Selection





3,Efficiency table of planetary speed reducer:

Stage	Reduction Ratio	Efficiency
L1	3.48-7.2	97%
L2	12.1-51.8	95%
L3	63-373	92%
L4	403-2687	90%

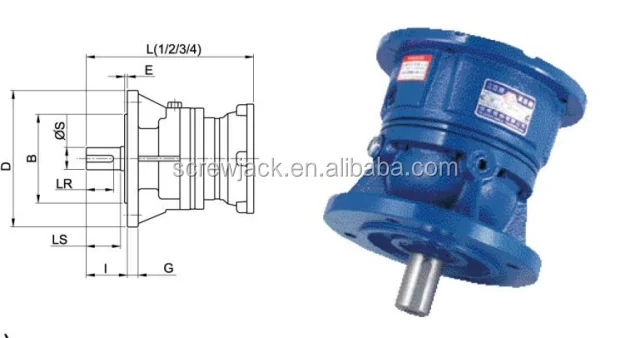

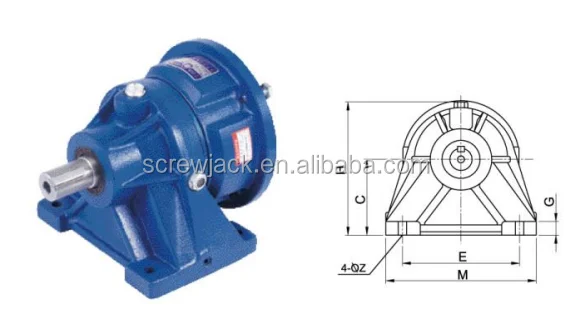

4,Type selection Table
