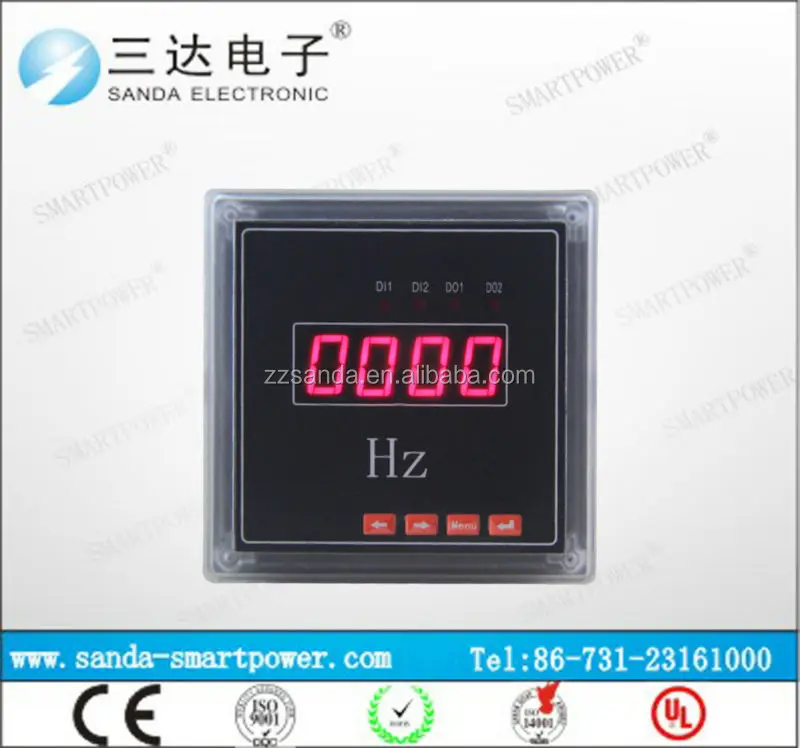

Простой схемный измеритель частоты цифровой

Performance

Parameter

Input

measurement

display

Voltage

Rated value

AC25~500V

Overload

Lasting: 1.2 times

Instant: 10 times/10 seconds

 Power consumption

<1VA

Impedance

>500kΩ

 Accuracy

Accuracy class: 0.5,  (RMS measuring)

Current

Rated value

AC 0~5A

Overload

Lasting: 1.2 times

Instant: 10 times/10 seconds

 Power consumption

<0.4VA(per phase)

Impedance

>2mΩ

 Accuracy

Accuracy class: 0.5,  ( RMS measuring)

Power

Working range

AC/DC 86~270V

Power consumption

≤5VA

Environ-ment

Working environment

-10~55°C

Storage environment

-20~75°C

Security

Withstand Voltage

Input/Power>2kv, Input/Output>2kv, Power/Output>1kv

Insulation

Input, output, power on the shell>50MΩ

The 1st layer

 The 2nd layer

The 3rd layer

Description

Password

Verify  password

(Put)

 Password data

(0 ~9999)

Only put into the correct password,

the programming can be entered.

The Default password: 0001

System setting

Voltage ratio (PT.U)

1~5000

Set current signal ratio = 1st   current value by setting

                                      2nd current value by setting,

for example: 200A/5A = 40

Current ratio (CT.I)

1~5000

Set voltage signal ratio = 1st   current value by setting

                                       2nd current value by setting,

for example: 10KV/100V = 100
