Номинальный ток переменного тока 1A, переменного тока 5A
Защита от перегрузки: напряжение 1,2 раза (продолжение), 2 раз в секунду (мгновенно)
В настоящее время 1,2 раза (продолжение), в 10 раз/5 секунд (мгновенно)
Потребляемая мощность напряжение: <1VA/фаза, ток <0.4VA/фаза
Сопротивление: напряжение> 300KΩ ток <20mΩ
Частота: 45-65 Гц
Вспомогательный источник питания
Рабочий диапазон AC \ DC 80V-270V,AC220V,AC380V,AC100V,DC48V,DC24V
Потребляемая мощность:<4VA
Функциональный модуль
Интерфейс связи 1 способ RS-485 связи, протокол Modbus-RTU
Скорость передачи данных: 1200 ~ 9600bps, по умолчанию 2400bps
Вход переключателя поддержка 4 стволовых узлов вход
Выход переключателя поддерживает 3 релейных выхода, емкость: AC250 \ 5A,DC30V \ 5A
Выход передачи поддерживает 3 аналоговых выхода: 0 \ 4-20 мА или 0-5 \ 10 в
Окружающая среда
Среда: Рабочая температура:-10 °C ~ + 55 °C
Температура хранения:-25 °C ~ + 70 °C
Относительная влажность составляет менее 93%, без коррозионного газа
Elevation≤ 2500 м
Безопасность
Сопротивление изоляции> 100MΩ
Испытательное напряжение переменного тока: AC2KV
Электромагнитной совместимости
ОУР уровень 4
Электрический быстрый переходный уровень разрыва 4
Пульсация уровень 4
Selcction спецификации

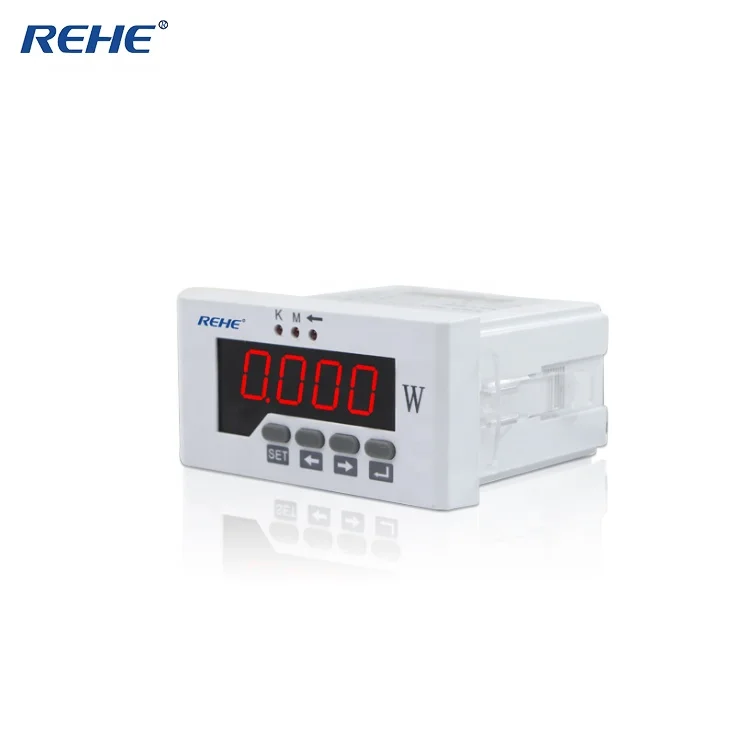

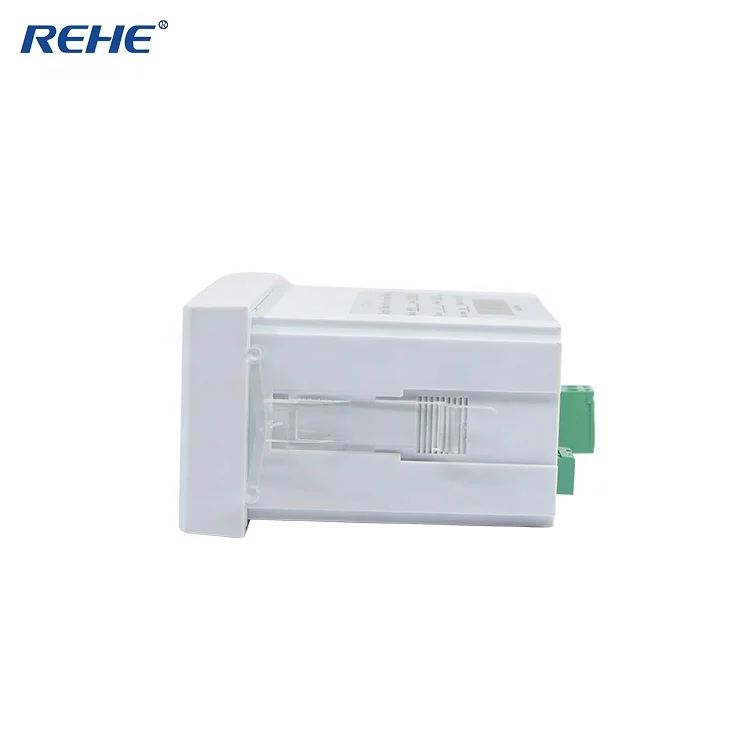

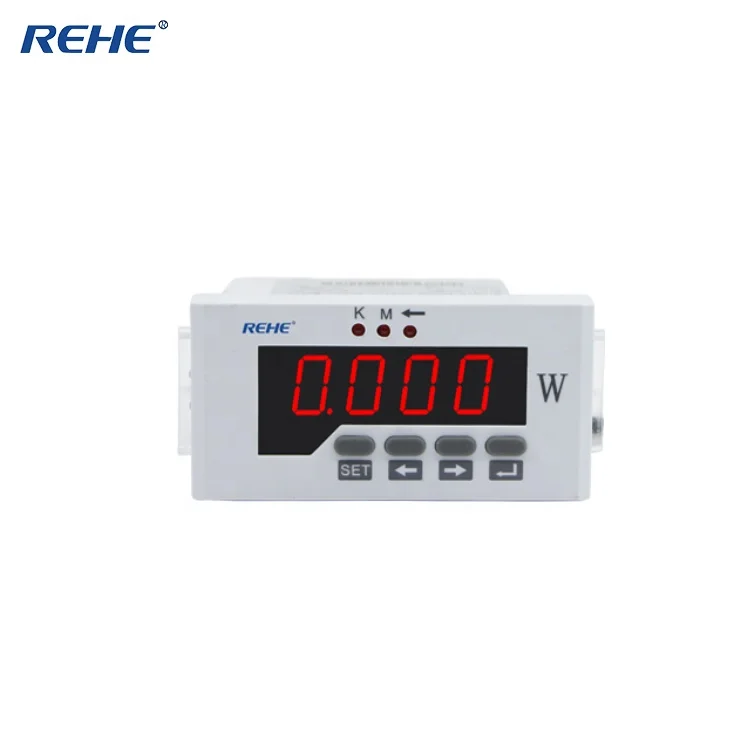

Однофазный и трехфазный активный измеритель мощности (Программируемый дисплей 9999)
Модель NO.
Дисплей
Размер оправы (мм)
Размер отверстия (мм)
Обратите внимание
RH-P11
Цифровой Однорядный светодиод
160*80
152*76
RH-P21
Цифровой Однорядный светодиод
120*120
111*111
RH-P31
Цифровой Однорядный светодиод
96*96
92*92
RH-P41
Цифровой Однорядный светодиод
120*60
114*56
RH-P51
Цифровой Однорядный светодиод
96*48
92*45
RH-P61
Цифровой Однорядный светодиод
72*72
68*68
RH-P71
Цифровой Однорядный светодиод
80*80
76*76
RH-P81
Цифровой Однорядный светодиод
48*48
45*45
Расширенный модули:
AC/DC источник питания (импульсный источник питания) $4
Modbus-RTU RS485 comm:$5
АО: $7 больше для каждого стержневого узла
DI: $4 больше для каждого стержневого узла
Сделать: $4 больше для каждого стержневого узла
«*» Означает нетрадиционные продукты нашей корпорации
Примечания к заказу: пожалуйста, четко пишите требуемые типы, входной сигнал и функциональные модули и т. Д. При покупке. Другие: заводские настройки по умолчанию (Используйте настройки по умолчанию, если нет инструкции).
