Простая разделительная головка wmtcnc

Описание и отзывы

Трекер стоимости

Характеристики

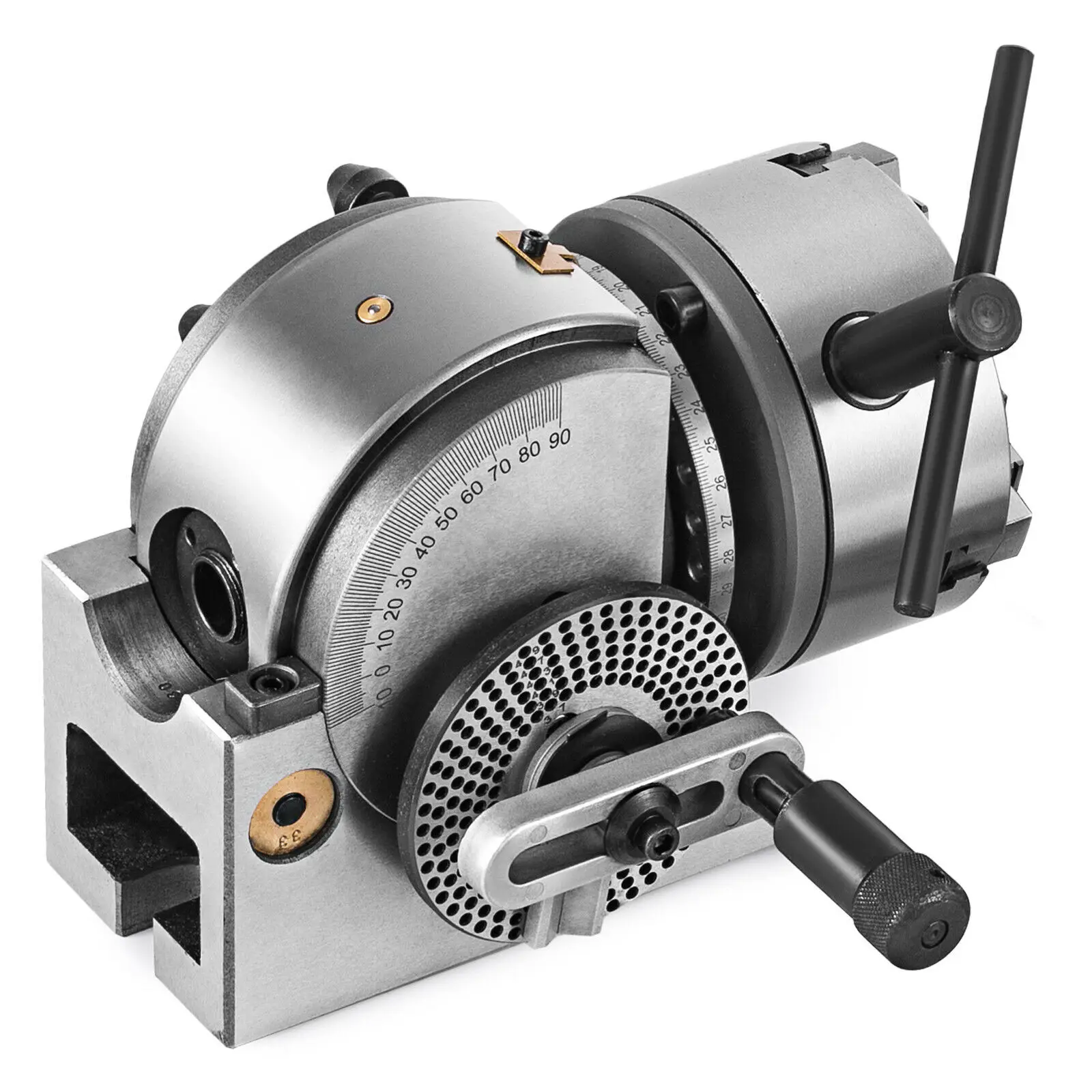

Полууниверсальная разделительная головка
Особенности:
Полууниверсальная разделительная головка является простым индексным центром и может использоваться для прямого и непрямого разделения. Завершает обработку шестерни, лицевой поверхности, флейты и не требует аксессуаров, но вся конструкция является той же универсальной. 24 быстроразъемных отверстия могут завершать индексацию 2,3,4, 6,8,12,24 делений. Прикрепляет 3 разделительных ячейки вместе с разделительной головкой, Непрямое разделение в любом разделении, индексирующем 2-50, 51-380.

SEMI-UNIVERSAL индекс центр B & S Тип N0.0,N0.1 (головка) Единица измерения: мм/дюйм

Модель	А	B	H	H	А	B	G	Конус центр	Диаметр отверстия шпинделя	Вес нетто (кг)
BS-0	193	140	173	100	166	90	16	MT2	18	23,8
	7,59	5,51	6,81	3,93	6,53	3,54	0,63	B & SN0.7
BS-1	242	168	220	128	206	113	16	MT3	20	35,8
	9,52	6,61	8,66	5,04	8,11	4,45	0,63	B & SN0.9

SEMI-UNIVERSAL индекс центр B & S Тип N0.0,N0.1 (хвост-сток) Единица измерения: мм/дюйм

Модель	A1	B1	H1	H	A1	B1	G1	Вес нетто (кг)	Измерение m & sup3;
BS-0	175	87	107	100	130	92	16	Упаковано с разделительной головкой
	6,89	3,42	4,21	3,93	5,12	3,62	0,63
BS-1	183	87	137	128	158	110	16	Упаковано с разделительной головкой
	7,20	3,42	5,39	5,04	6,22	4,33	0,63

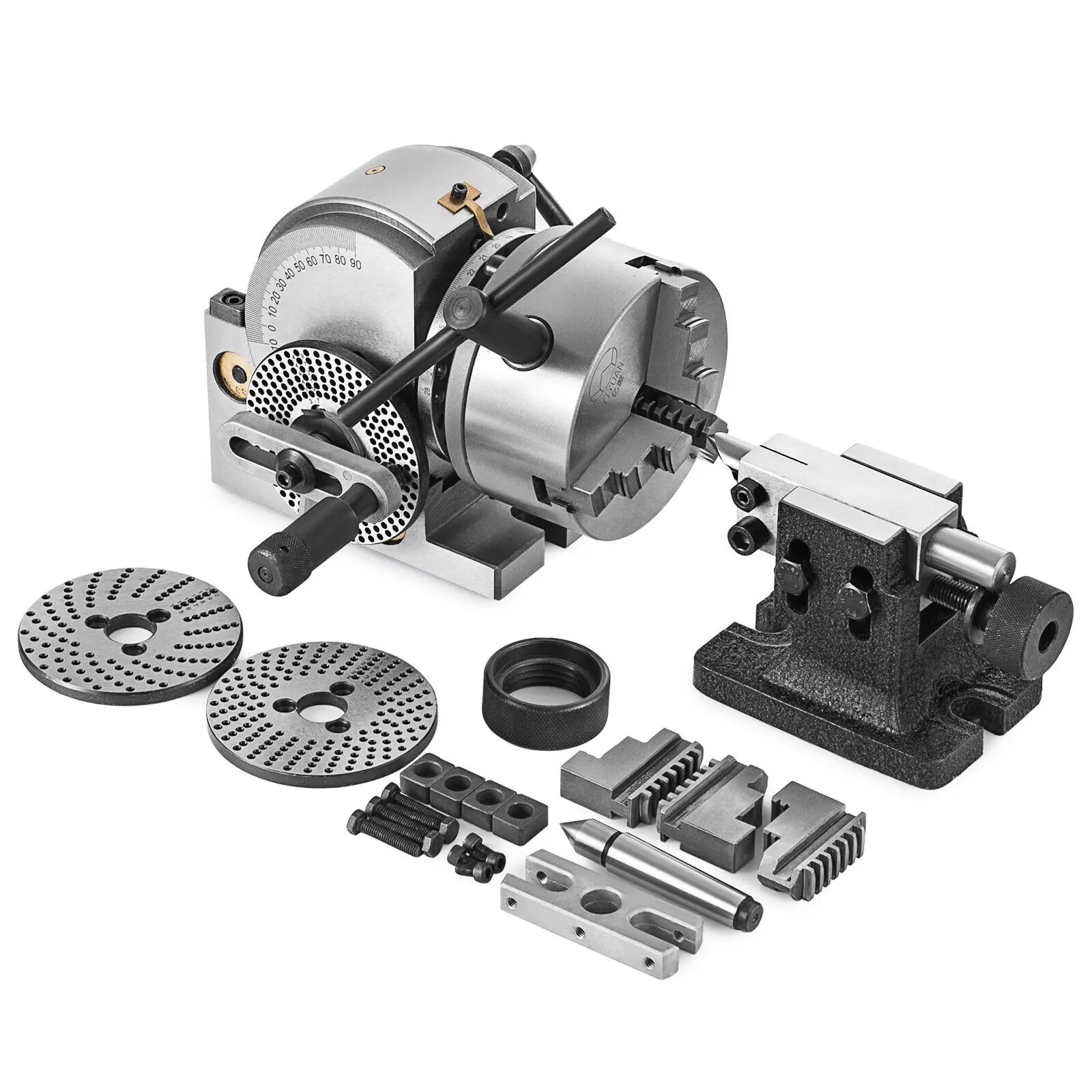

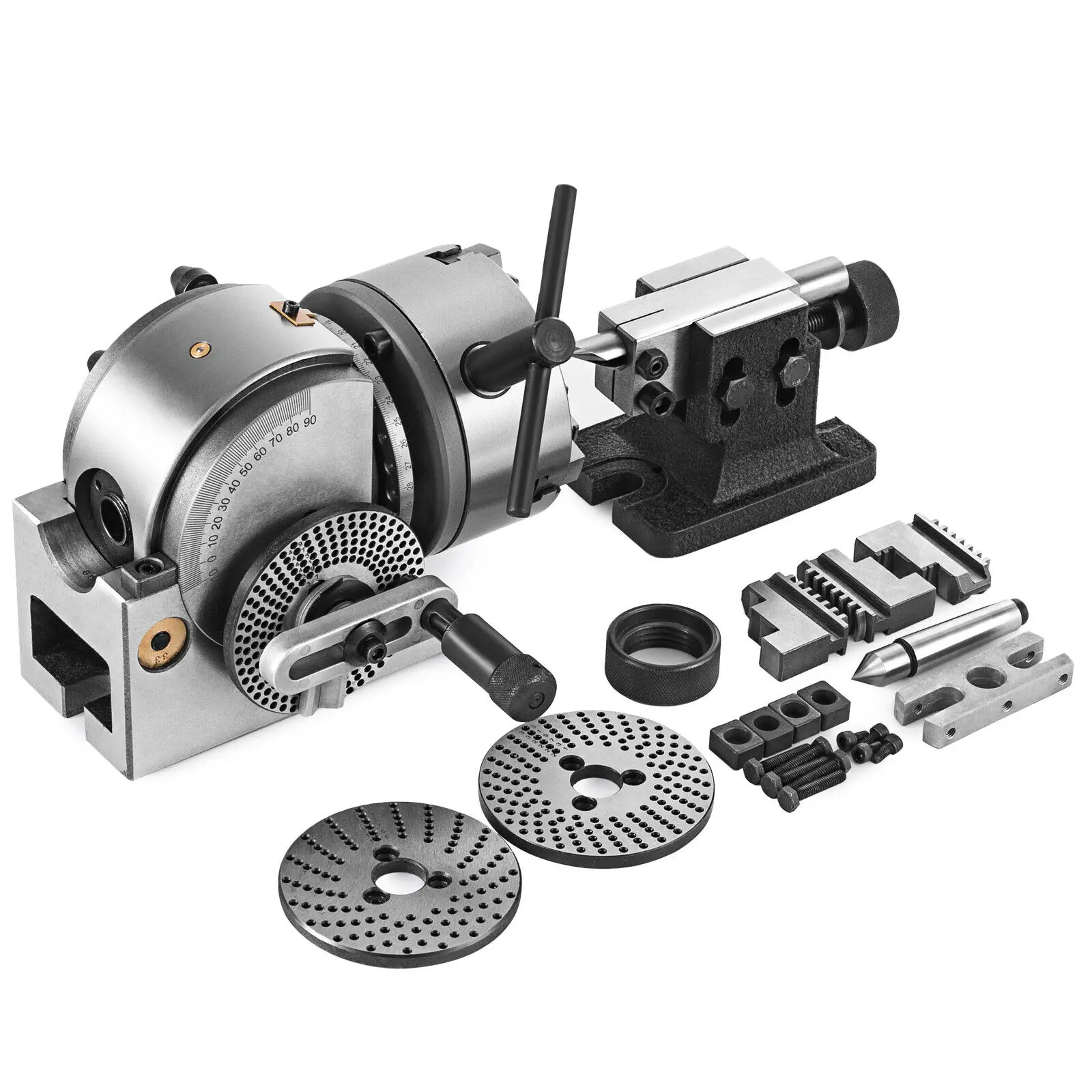

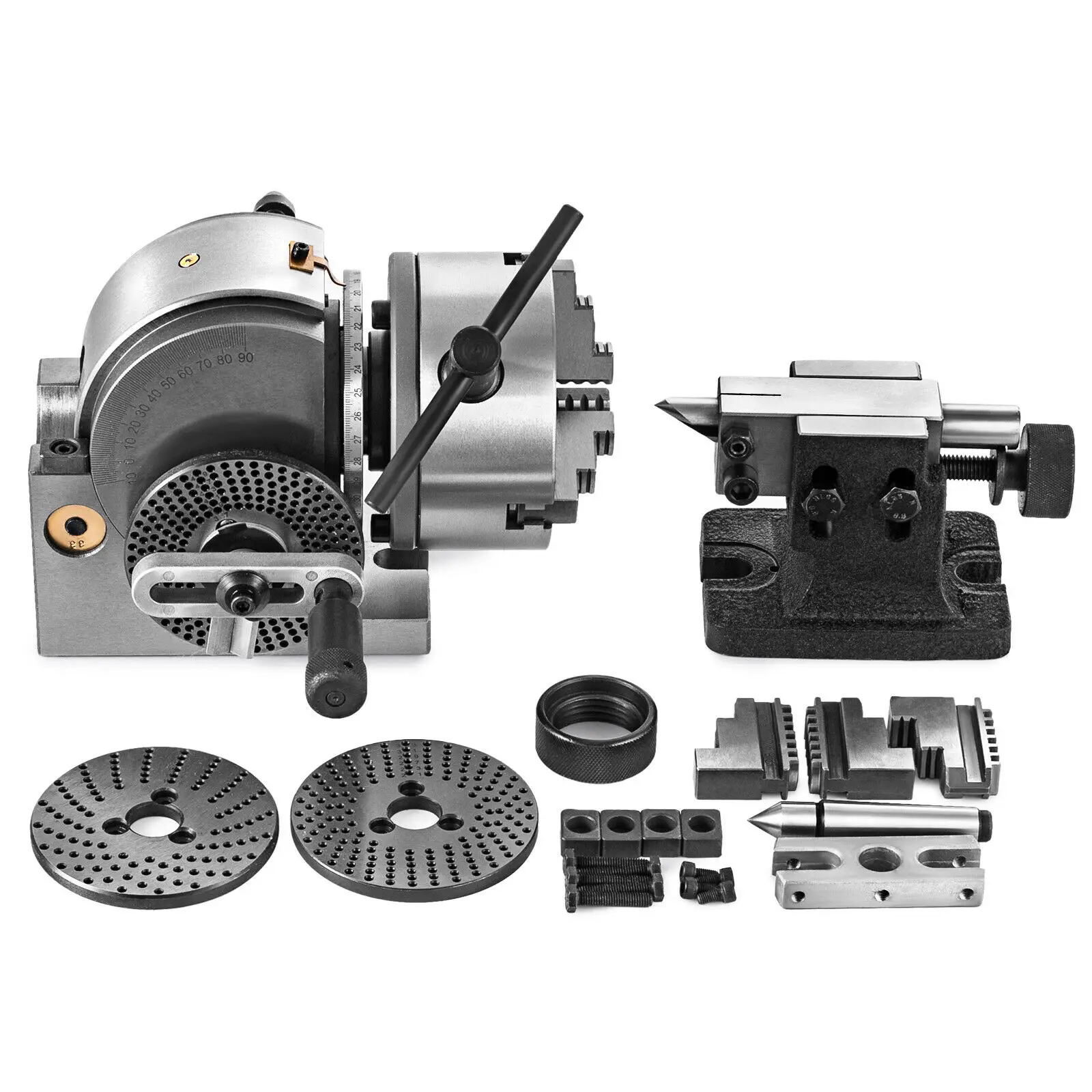

Стандартные аксессуары:
Разделительная пластина A,B,C.
Количество отверстий разделительной пластины (коэффициент уменьшения червячной передачи 1:40

Количество отверстий.	Плита	15	16	17	18	19	20
	Пластина B	21	23	27	29	31	33
	Пластина C	37	39	41	43	47 (Европа)	49
