2.4TPD KDON-100Y кислородный завод стоимость для



Продукт	Чистоты	Емкость (T/D)	Емкость (Кг/ч)	Давление подачи КПа (г)
Жидкий кислород	≥ 99.6% O2	2,4	100	50









Добавление Ⅰ

Технические данные и описание процесса



1,1 дизайн условий завода поставляется покупателем:

1.1.1 состояние атмосферного воздуха: (дизайн состоянии)

Атмосферное давление: 88 кПа

Температура воздуха: ~ 25 °C

Относительная влажность: 80%

Морской Высота: 1000 ~ 1200 м

1.1.2 естественных условиях на заводе: (, которые будут предоставлены конечным пользователем)

1.1.2.1 температура воздуха:

Годовая средняя температура:

Средняя температура во время самый жаркий месяц:

Экстремальные Высокие температуры воздуха:

Средняя температура во время холодных месяцев:

Низкая температура во время холодных месяцев:

Экстрим Самая низкая температура: 5 ℃

1.1.2.2 Влажность:

На высоких Относительная влажность: 80%

На Относительная влажность: 49%

Среднегодовая относительная влажность: 66%

1.1.2.3 атмосферное давление

Среднегодовое Атмосферное давление:

Высокий Атмосферное давление:

Низкие Атмосферное давление:

1.1.2.4 направления ветра, скорости и давлении и солнечного света:

Господствующего направления ветра: целый год:

Большинство направления ветра:

Скорость ветра: 10 метров над землей:

Ежегодная средняя скорость ветра:

Большая скорость ветра:

Среднегодовая солнце:

1.1.2.5 гроза:

Дней с момента гроза год:

1.1.2.6 географические условия:

Допускается нагрузка рок-н-почвы:

Подземных вод: материал подошвы: полиуретан толщина

1.1.2.7 сейсмической класс:

1.1.2.8 примесей подачи воздуха:

CO2: ≤ 350ppm

C2H2: ≤ 2ppm

Cnhn: ≤ 30ppm

В общей сложности hydrocardon:

Содержание пыли: ≤ 30 мг/м & sup3;

1.1.2.9 общественного инженерных коммуникаций

A. Охлаждающей воды:

Темп. Циркулирующей охлаждающей воды: ≤ 30 °C

Давление циркулирующей охлаждающей воды: 0.3MPa

Темп. Рост: 8 ℃

Возврат давления воды: 0.15MPa

Приостанавливает: 50 --- подача заявки на 60ppm

PH объем: 7-8

Общая жесткость: 110 --- подача заявки на 150Ppmascaco3

В общей сложности щелочи: 110 --- подача заявки на 150Ppmascaco3

CL в охлаждающей воды: 25 --- подача заявки на 30ppm

Комплексное решение: 300ppm (макс)

Электропроводность: 400 --- подача заявки на 425micromho/cm3

B. Паровой условия:

C. Электрическая мощность:

Низкое напряжение: 380V ~ 420V, частота: 50 Гц ± 5%

D. Инструмент воздуха: ≥ 0.5MPa(G), 25 ℃, без масла, сухой.

1,2 Основные технические данные:

1.2.1 рабочем состоянии чистоты

LO2: 70N м & sup3;/ч ± 5%, ≥ 99.6%

Или LN2: 70N м & sup3;/ч ± 5%, ≥ 99.999%

1.2.2 обработки воздушного потока: 1500 m3/ч

1.2.3 сброса давления воздушного компрессора: 1.0MPa (г)

1,3 Описание процесса:

Воздух поступает в всасывания воздуха фильтр и после снятия пыли и других механически загрязняющих веществ в нем, это сжатых под давлением 1.0MPa компрессором воздуха. Воздух выходить из воздушного компрессора, охлаждается до 8 ℃ воздушно-предварительное охлаждение системы и отделены конденсата воды при последующем сепаратор воды. Затем она берется в молекулярный решетчатый адсорбент для удаления H2O, C2H2 и CO2. Есть два молекулярное сито поглотители, которые работают по скользящему графику в цикл, а именно: Один судна адсорбируя собранного примесей в то время как другие в настоящее время деятельность по отходов азота из выпрямительный колонки.

Затем очистить воздух разделяется на два потока, один берется в выпрямительный колонки и охлаждаются возврата отходов азота, кислорода в крови, расширитель воздуха с помощью главного теплообменного аппарата. Пара жидкости для электронных сигарет воздуха смесь берется в Нижняя рулевая колонка для выпрямления, И в этом чисто азот от верхней части колонны входит в испаритель-конденсатор и сконденсированный жидкий кислород от верхней колонки. Часть с жидким азотом, подается в более низкой колонки как заброс. Другие детали после того, как к югу от охлаждения друг от друга, состоит из двух частей после дросселированным. Одна часть входит в верхнюю часть верхней колонки, но другие части будут как на картинке, входит в бак для хранения как продукт.

Другой чистый поток входит в главный Теплообменный аппарат, И выходит из стран ближнего и Холодный конец основные теплообменники войти в турбины расширения наибольшее холодильного оборудования для нуждаются работы завода. После того, как Расширенный воздух вернуться к тепловым обменом.

LOX 99.6% O2 поступает из кислорода сторона испарителя-конденсаторный микрофон, некоторые из них входит в бак для хранения как продукт.

Неныжный азот из верхнюю часть верхней колонки нагревается; речь идет о цели регенерации молекулярный решетчатый адсорбент.



1,4 параметров установки:

1.4.1 очистки воздуха, молекулярного сита адсорбции делает процесс простым, запуск и работу легко и безопасно, switch-over потери небольшое и выпрямление состояние стабильно.

1.4.2 с помощью предварительного охлаждения системы охлаждения воздуха с нормальная температура. Таким образом, это делает адсорбент молекулярное сито в хорошем состоянии.

1.4.3 для использования в автоматически контролируемых фильтр, воздух подшипники турбо-эспандер и алюминиевый пластинчатый теплообменник, стабильность, безопасность и надежность всей завода значительно улучшились.

1.4.4 с помощью нового строительства испарителя-конденсаторный микрофон для того, чтобы избежать накопление C-H химические соединения.

1,5 установленная мощность KDO(N)-70Y установка для разделения воздуха

1.5.1 воздушный компрессор единица измерения-сантиметр

Тип винтовой воздушный компрессор

Воздух на выписку 1500 м & sup3;/ч (20 ℃,101.325kPa)

Давление нагнетания ~ 1.0MPa

Мощность двигателя ~ 160 кВт

Охлаждающей воды: 15Т/ч

1.5.2 модель SAYL-1500/10 воздушный предварительно Система охлаждения:

От сети переменного тока: 380V ± 5% 50 Гц

Охлаждающей воды: 0.30MPa: ≤ 30 ℃

Холодильный агрегат: 10kW

Потребляемая мощность: 8 кВт

Охлаждающей воды: 8 тон/час

1.5.3 модель HXK-1500/10 система очистки

От сети переменного тока: 380V ± 5% 50 Гц 36kW (средняя потребительность 12kW)





Добавление Ⅱ

Партия товаров продавцом



2,0 принцип для поставки оборудования.

Поставки оборудования блока: для удобства установки, все фланцы используемые для насадок и клапаны (в том числе прокладки, болты и гайки) должны быть поставлены в паре с чем-то еще.

Машины и оборудование должны быть указаны другая помощь, анкерные болты, гайки, по прошествии одного года запасные части в специальных инструментов.

2,1 воздушный компрессорный агрегат: 1 комплект

Тип винтовой воздушный компрессор LU160-25/10

Воздух на выписку 1500 м & sup3;/ч (20 ℃,101.325kPa)

Давление нагнетания ~ 1.0MPa

Мощность двигателя ~ 160 кВт

Комплект поставки (1 Набор):

Компрессор правильное (с Конец Кулер) 1 комплект

Asynchronism Мотор 1 комплект

Концерта и небольшой ременный шкив каждый 1 шт.

Смазочного масла станция 1 комплект

Первый Второй предохранительные клапаны класс 1 группы

Панель управления 1 комплект

Локальная панель управления 1 шт.

Запасные части 1 комплект

2,2 модель SAYL-1500/10 воздушный предварительного охлаждения Система 1 единица

Обработки воздушного потока: 1500m м3/ч

Входное давление воздуха градирни: 1.0MPa (г)

Температура входящего воздуха башня по уровню поверхности: <40℃

Температуру на выходе воздуха башня: 5 ~ 8 ℃

В том числе:

2.2.1 холодильная установка 1 единица

Выход темп охлаждения воды: 5 ~ 8 ℃

Расход воды: 8 тон/час

Материал: CS + SS

В том числе:

Компрессор и двигатель 1 единица

Испаритель, конденсатор, 1 единица

Масло консоль 1 единица

Опорная рама, анкерный болт, и с защитой от вибрации трубопроводов 1 единица

Компьютерная панель управления 1 единица

2.2.2 воды разделитель 1 комплект

Тип: вертикальный

Обработки воздушного потока: 1500m м3/ч

Основные Материалы: CS + SS

2,3 модель HXK-1500/10 система очистки 1 единица

Обработки воздушного потока: 1500m м3/ч

Рабочее давление: 1.0MPa

На входе temp. : <10 ℃

Поставка качества воздуха: CO2<1PPm,

Переключатель-в течение долгого времени: 8 часов

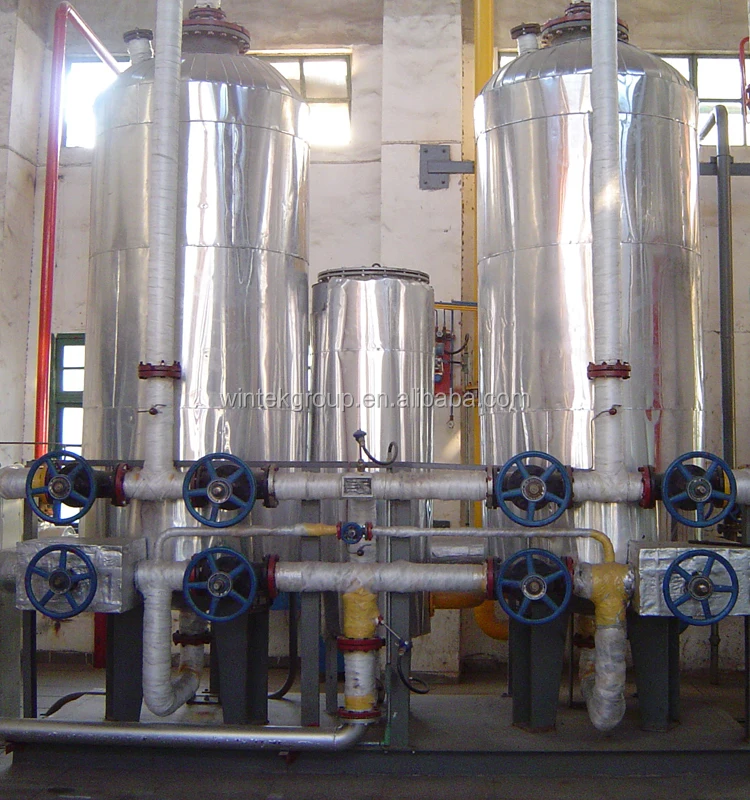

2.3.1 молекулярное сито адсорбент (MS1, MS2) комплект из 2 предметов

Тип: вертикальный

Основные материалы: Q235A + нержавеющая сталь

2.3.2 молекулярное сито адсорбента

Тип: 13X-APG

Заполняющая способность за один раз

2.3.3 Электрический нагреватель 1 комплект

Мощность: 36kW (380V)

Тип: вертикальный

Основной материал: углеродистая сталь (нагревательная труба из нержавеющей стали)

2.3.4 переключения клапан 1 единица

2.3.5 фильтр 1 комплект

2.3.6 система управления 1 Набор

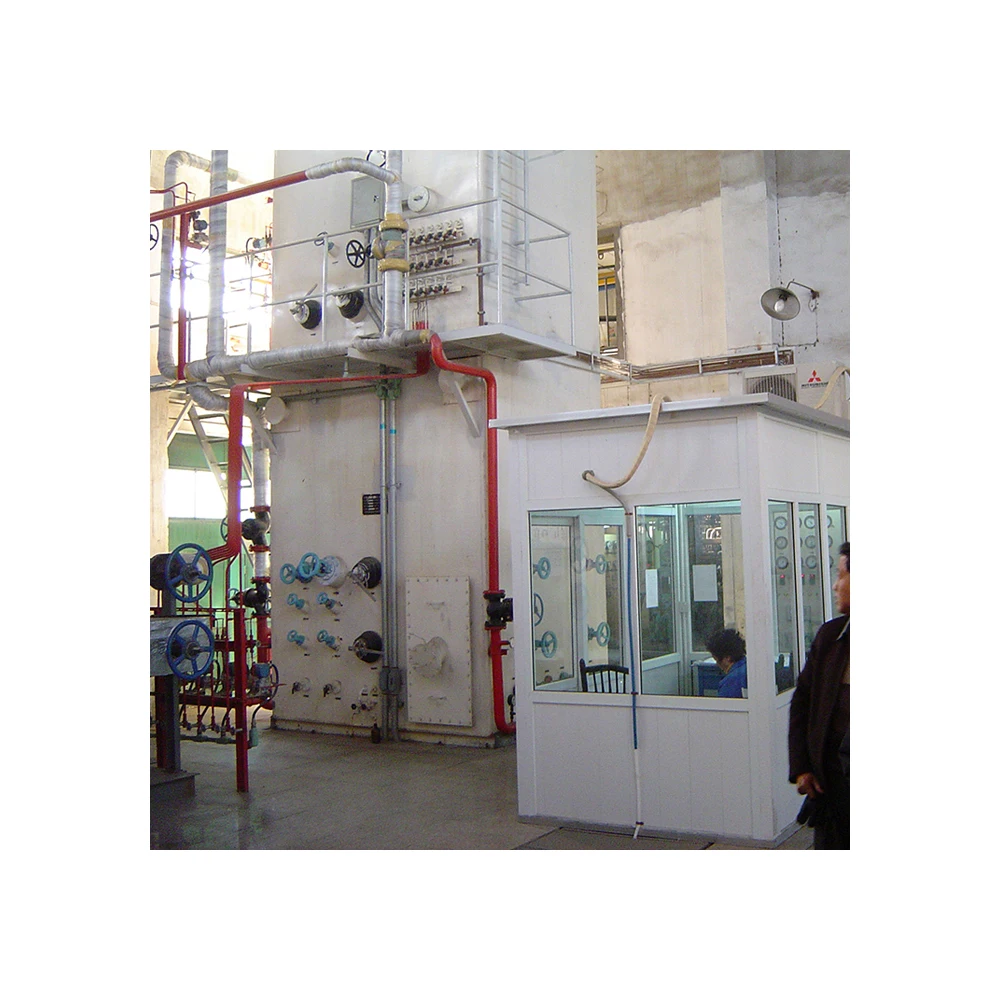

2,4 модели FO(N)-70Y выпрямительный колонную систему 1 единица (установлен в заводских условиях)

Обработки воздушного потока: 1500 m3/ч

Рабочее состояние я чистоты

LO2: 70N м & sup3;/ч ± 5%, ≥ 99.6%

Или LN2: 70N м & sup3;/ч ± 5%, ≥ 99.999%

Примечания: вместимость означает, что объем расход при нормальном состоянии (0 ℃, 101.3kPa)

В том числе

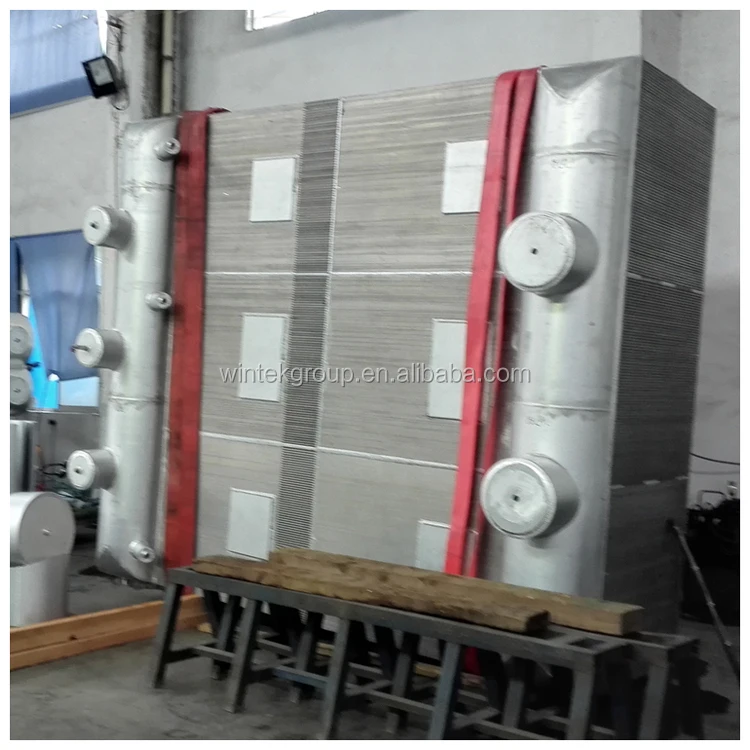

2.4.1 основные теплообменники 1 единица

Тип: алюм. С пластинчатым ребром

Материал: алюминиевый сплав

2.4.2 верхняя Колонка (LF21, LF2) 1 шт

Тип: конвективный поток поддон для сит колонка

Материал: алюминиевый сплав

2.4.3 более низкой колонки (LF21, LF2) 1 шт

Тип: конвективный поток поддон для сит колонка

Материал: алюминиевый сплав

2.4.4 испаритель-конденсатор (LF21, LF2) 1 шт

Тип: алюм. С пластинчатым ребром

Материал: алюминиевый сплав

2.4.5 sub-охладителю (LF21, LF2) 1 комплект

Тип: алюм. С пластинчатым ребром

Материал: алюминиевый сплав

2.4.6 газа подшипник турбо-экспандер комплект из 2 предметов

Тип подшипника газа

Модель PLPK-12 × 2/9.0-0,25

Расширение емкости 720m м3/ч

На входе/выходе давления ~ 0. 90mpa/~ 0.025MPa

Внутренний слой: воздуха

Тормозной режим вентилятор

В том числе:

Эспандер для тела комплект из 2 предметов

Фильтр 2 шт.

Расширение фильтр 2 шт.

Выход глушитель комплект из 2 предметов

Подшипник газовый фильтр 1 комплект

Клапаны, трубопроводы, фитинги первичных инструментов, и т. д. 1 комплект

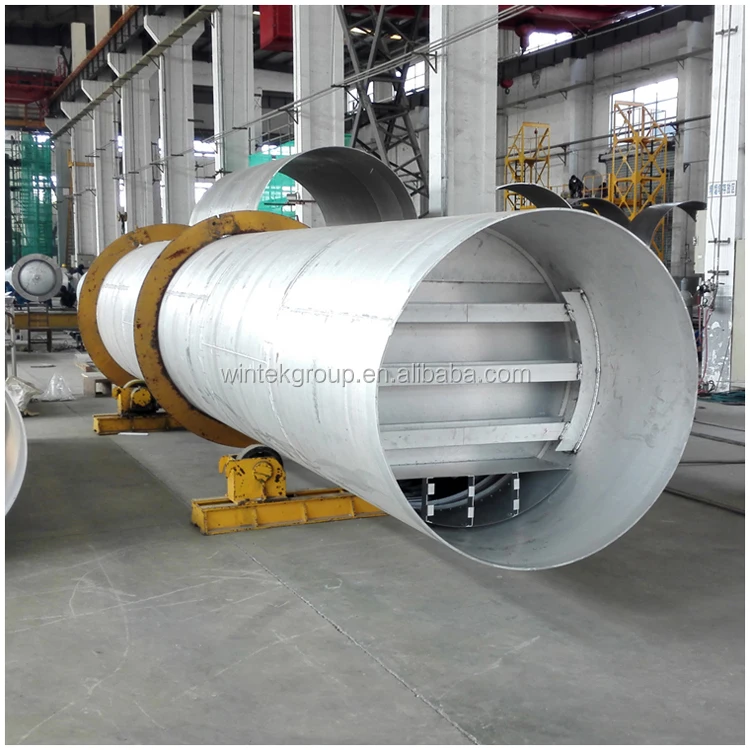

2.4.7 Холодильный шкаф (CS.SS), 1 предмет, размеры: 1900 × 2000 × 10800

2.4.8 трубопроводы внутри Холодильный шкаф (LF2) 1 лот

2.4.9 аксессуары вне Холодильный шкаф (CS.SS)1 лот

2.4.10 оборудование поддерживает (CS.SS) 1 лот

2.4.11 клапан поддерживает (CS.SS) 1 лот

2.4.12 трубодержателей (CS.SS) 1 лот

2.4.13 лестница, платформа, лестницы, перила (CS,SS) Холодильный шкаф 1 лот

2.4.14 клапаны и аксессуары (CS.SS.CU) 1 лот

2.4.15 Электрический нагреватель 1 комплект

Мощность: 15kW (380V)

Тип: вертикальный

Основной материал: углеродистая сталь (нагревательная труба из нержавеющей стали)

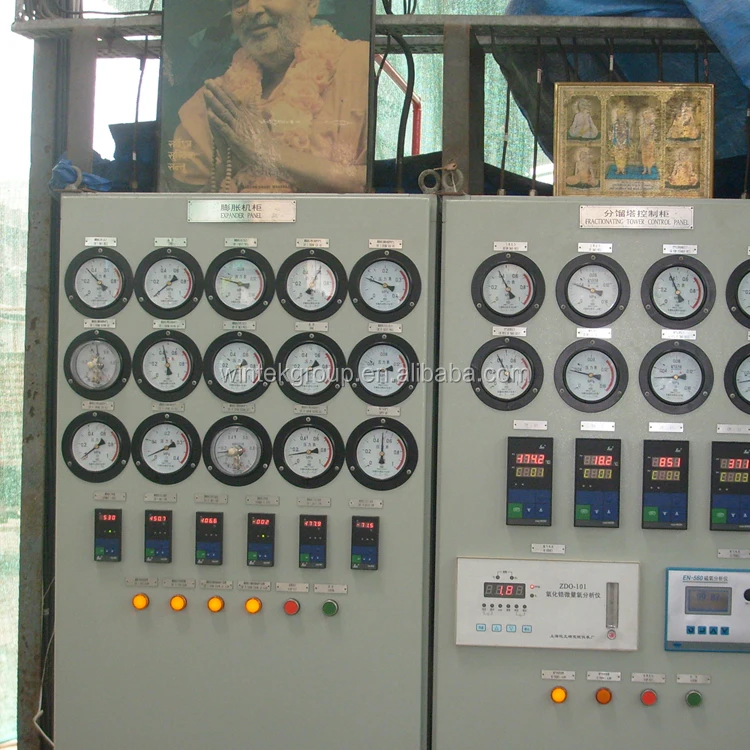

2,8 система управления инструментом

2.8.1.1 прибор управления система может эффективно контролировать работу процесс полного набора ASP для того, чтобы обеспечить надежный эксплуатация и простота в обслуживании.

2.8.1.2 измерения и контроля сепарации в основном в этой области, И параметры могут быть указаны в локальной панели управления. Таким образом, работа и поддержка завода удобны

2.8.1.3 ASP оснащен которой отображаются индикаторы хронографа, будильника или звукового сигнала система блокировки для чистоты, температуры и давление продукт O2. Сигналов от контроля и местных панели могут быть загружено и отображается в центре диспетчерской.

2.8.1.4 местного индикация температуры примет биметаллических кольцевых пил термометра.

2.8.1.5 в индикация температуры на шкафа примет цифровой.

2.8.1.6, используемый для измерения температуры элементы примет Pt100 Платиновый термо-сопротивление; для измерения температуры элементов на этот важный пост будет к нему пройдут двойную датчик герметизирующая ptfe-лента для термометра.

2.8.1.7 местное давление индикация примет чаша из нержавеющей стали манометр трубки весны.

2.8.2 комплект поставки для инструментов

2.8.2.1 все передатчики, приводы, одноразовое temp. Обнаруживает сопротивление, измеритель артериального давления, встроенный расходомер, потока отверстия и электромагнитные клапаны указано на схемы и т. д.

Внутри которой:

Датчик давления, преобразователь дифференциального давления

Потока отверстия

Герметизирующая ptfe-лента для сопротивления (Pt100)

Местные панель

2.8.2.2 он-лайн анализатор система

Продукт O2 анализатор

Продукт N2 анализатор
