5 В 18 градусов Угол шага 12 2 Ом 39 микро-шаговый двигатель диаметром 10 мм для планетарного

Описание и отзывы

Трекер стоимости

Характеристики

5 в 18 градусов шаг угол 12,2 Ом 39 Ом микро 10 мм Диаметр шагового двигателя для планетарной коробки передач



VSM 10- IG64Является10МмМикро шаговый двигательКрепится с планетарной коробкой передач,Планетарная коробка передач высокой точности и высокого класса, выглядит очень красиво, и это'S дороже по сравнению с другими коробками передач.

Основной Шаговый угол двигателя составляет 18 градусов,Означает, что20 шагов в свою очередь, а также замедления коробка замедления эффект, окончательный мотор угол поворота разрешение может достигать 0,005 ~ 4,5 градусов, может быть использован во многих странах требования, Особенно высокоточная промышленность, такая как медицинское оборудование, измерительные приборы и т. д.

Планетарная коробка передач может иметь несколько уровней, каждый уровень, это 4:1 передаточное отношение.

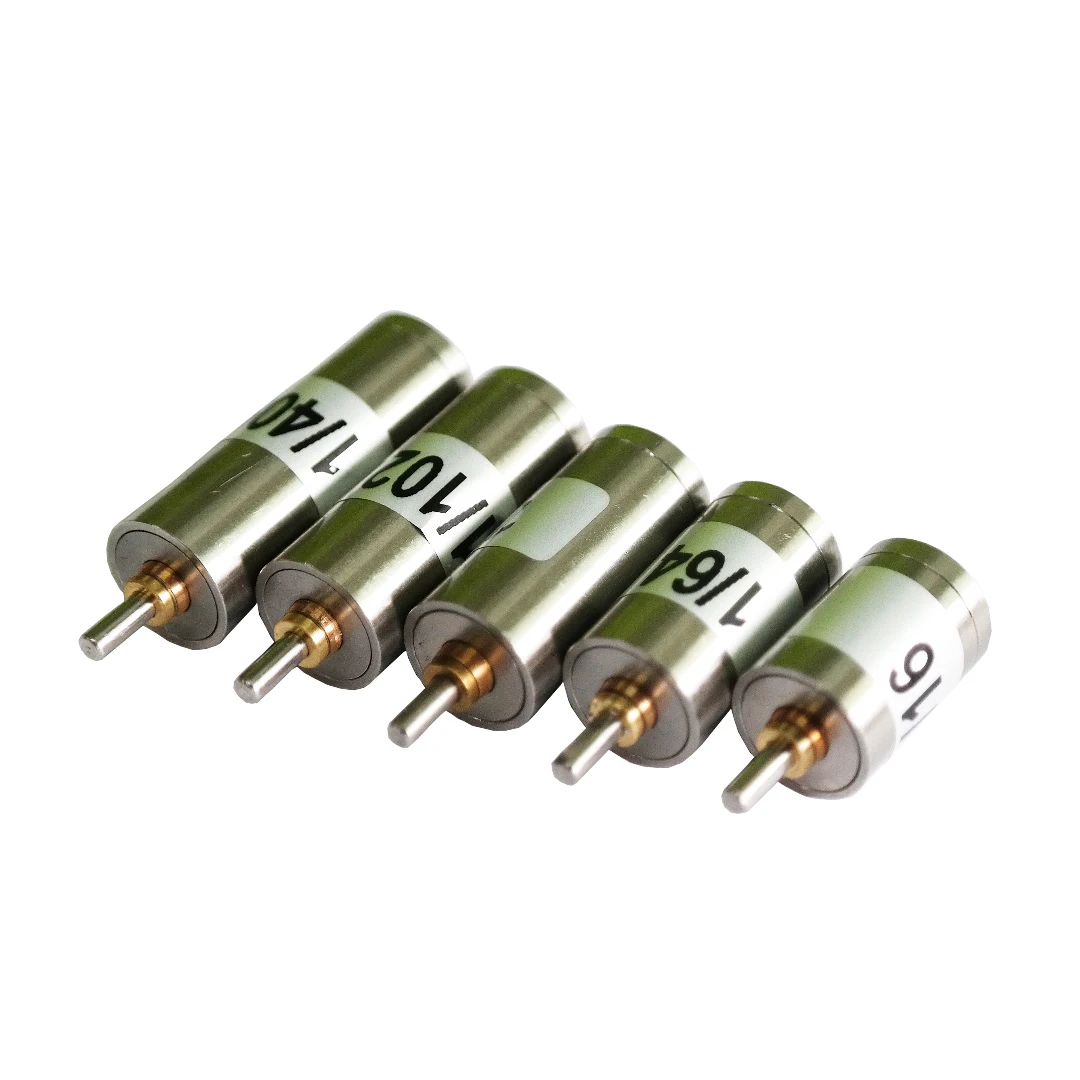

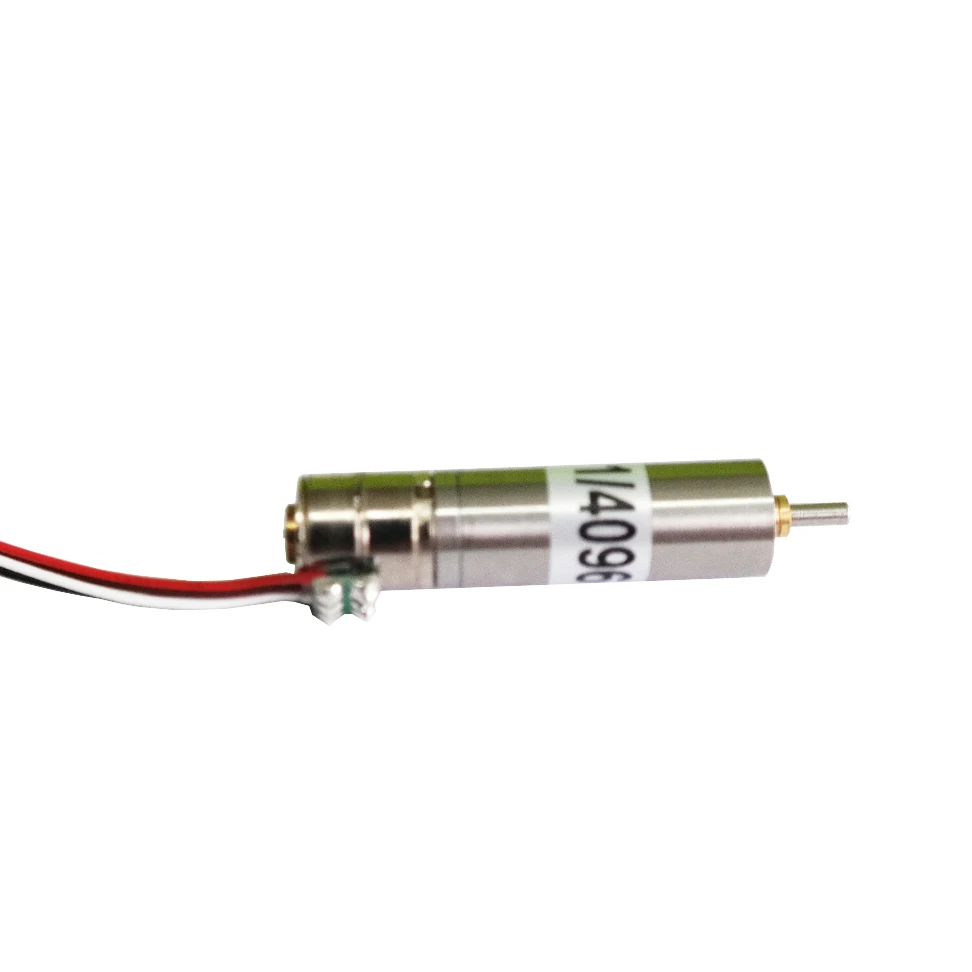

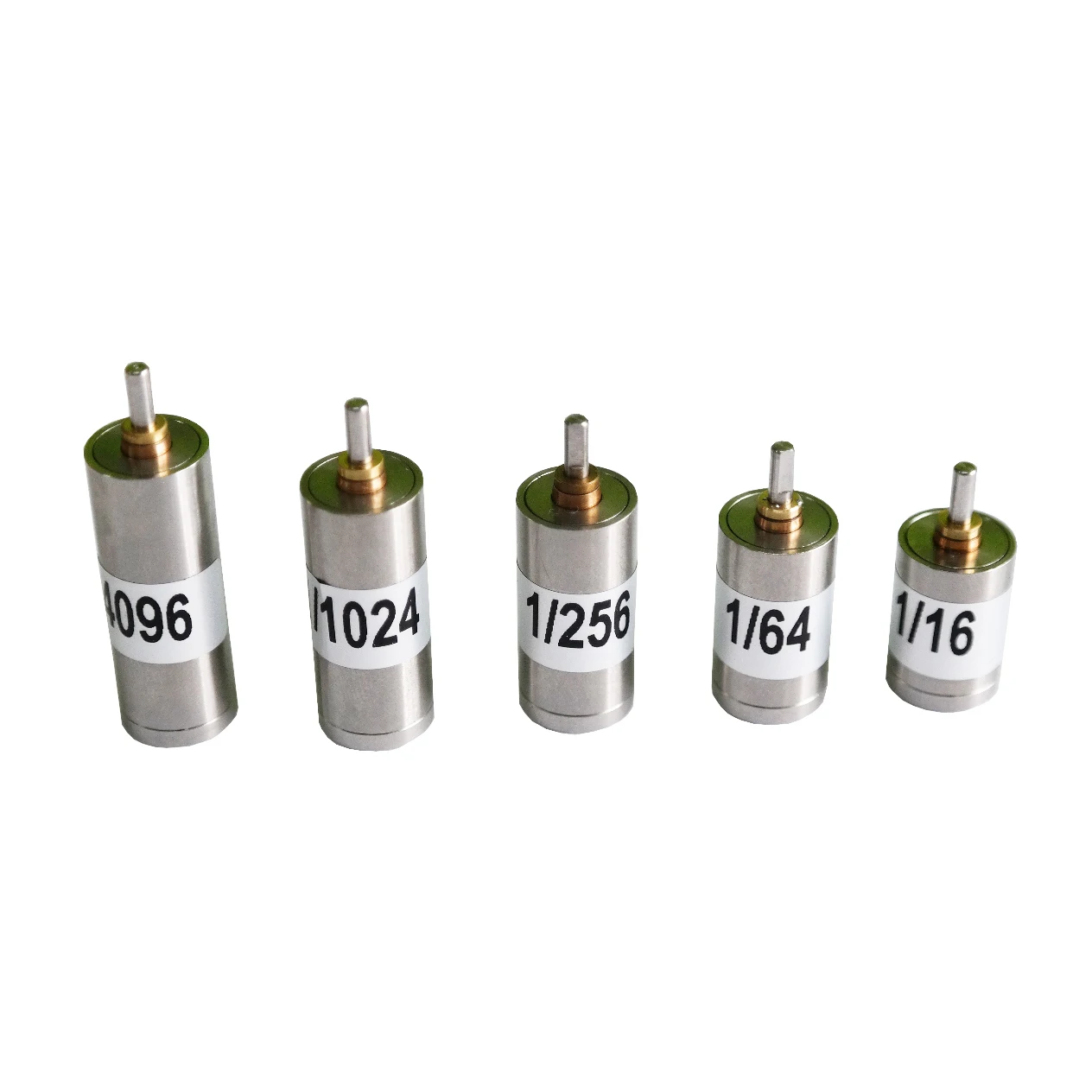

Таким образом, с различными уровнями Передаточное отношение может быть 4:1, 16:1, 64:1, 256:1, 1024:1 и 4096:1КлиентовSМожетВыберите различное передаточное отношение,В соответствии с различными требованиями к скорости крутящего моментаОСкорость.
Учитывая правильную частоту движения шагового двигателя, можно достичь определения скорости.
Этот продукт коробка передач использует самое передовое оборудование в международной обработки связанных частей, поэтому высокая точность, высокая эффективность, низкий уровень шума и Использование разумного и надежного процесса, сделайте продукт более надежным.
Входная часть питания и стандартный шаговый двигатель могут быть использованы в качестве структуры зонда, FPC, FFC, PCB кабеля и других форм.

Вал этой коробки передач стандартный 2 мм D вал.

О двигателе, у нас есть два типа сопротивления катушки: 12.2Ω и 39Ω, Низкое сопротивление будет иметь более высокий крутящий момент и энергопотребление.



Дизайн:





Мотор параметры:

Название продукта	10 мм редукторный шаговый двигатель
Модель	VSM10- IG64
В настоящее время на этапе	250 мА/фаза
Сопротивление	12.2ΩИли 39Ω ± 7%
Нет. Фаз	2 фазы
Выдвижной крутящего момента	Более 190gf-см при 500 PPS
Держательный крутящий момент	Более 450 ГФ-см при 0pps
Максимальная частота отклика	Более чем 1000 pps
Макс начиная с частоты	Больше, чем 900pps
Прочность изоляции	100 В переменного тока для ONE SECONO
Сопротивление изоляции	500Ω DC 500V

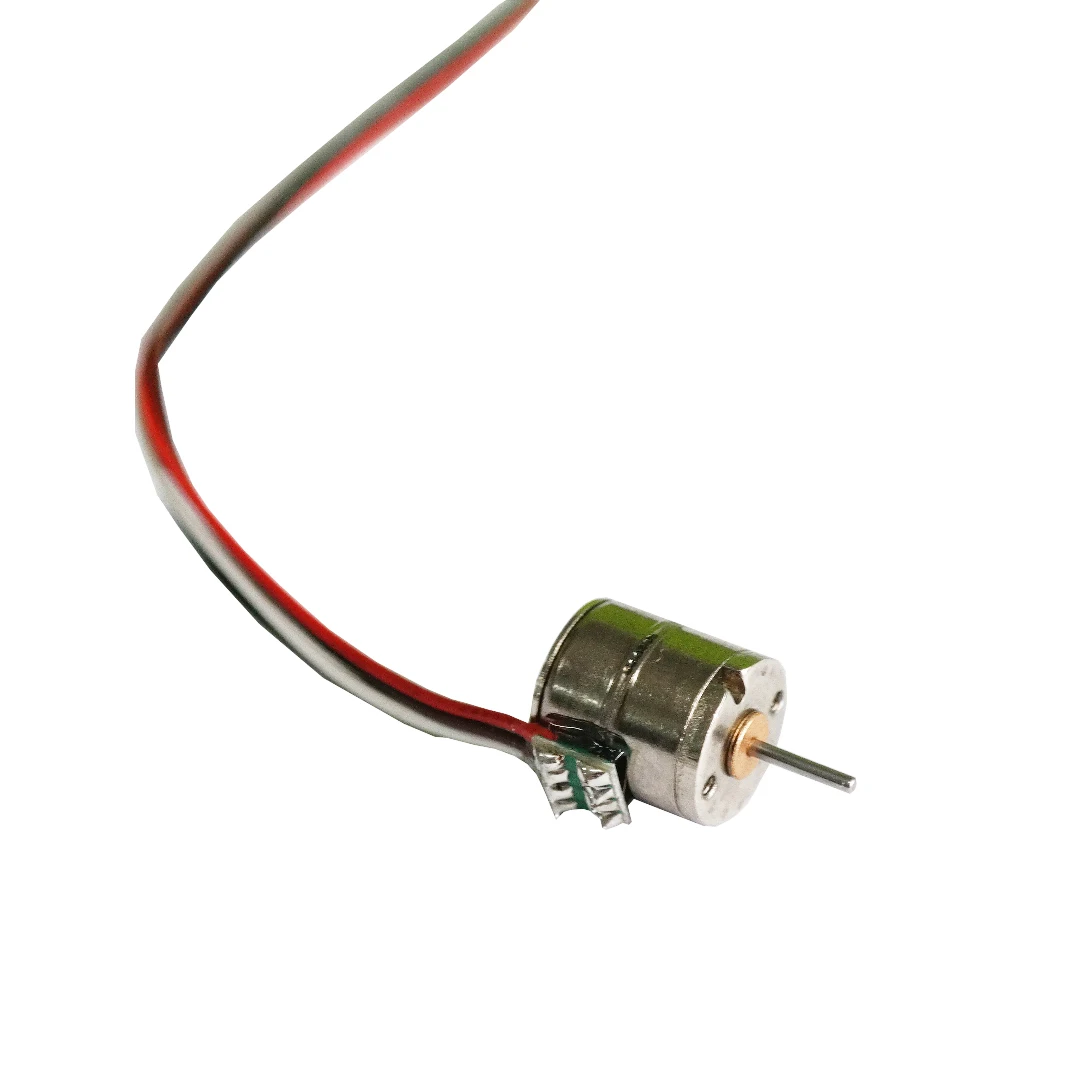

10 мм микро шаговый двигатель

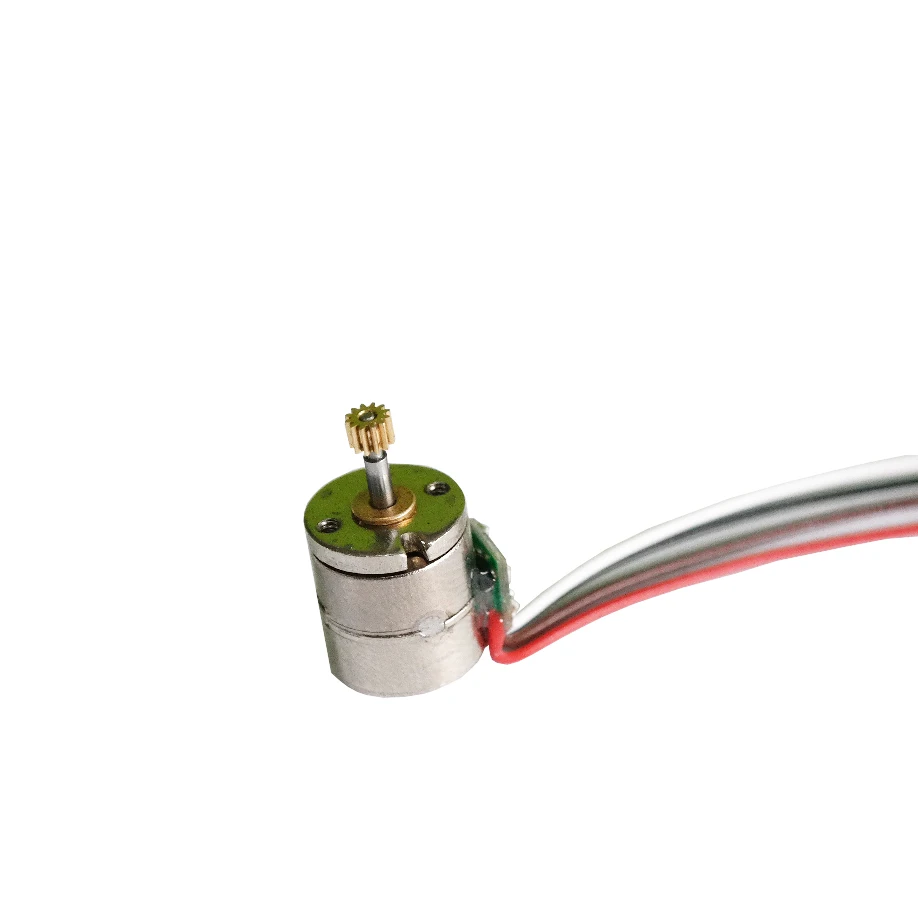

Типы вала::

Стандартный вал следующим образом, также может быть изменен из-за пользовательских чертежей

Добро пожаловать в службу поддержки клиентов для большего количества типов

• Круглый Тип: диаметр 3 мм. 4 мм. 5 мм
• D-cut Тип: DIA3-D2.5 DIA4-D3 и т. Д.
• Тип винта: M3 M4 M5 серийный
• Trape типа
• Тип I-cut: DIA3-I2 DIA4-I3
• Другой тип: вал с отверстием и т. д.

Тип крышки крепления:

Обычные модели показаны на рисунке, и специальные размеры могут быть настроены.

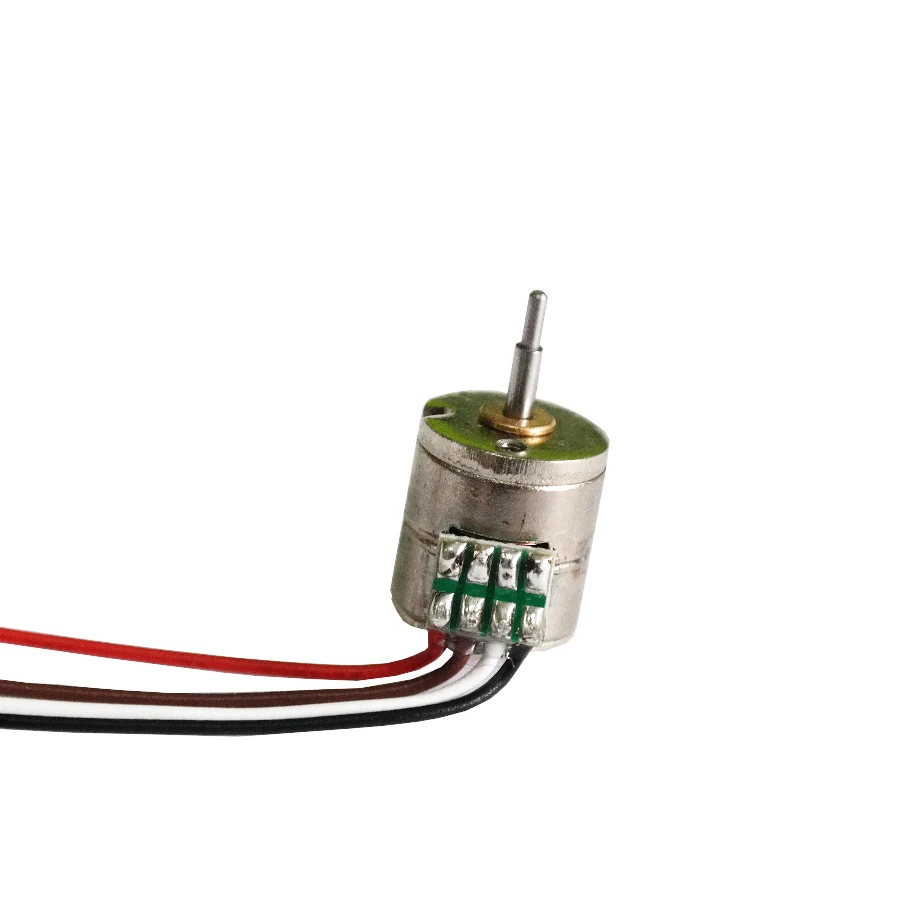

Тип подключения провода:

Метод ввода двигателя с контактным типом

, FPC, PCB, свинцовый провод и т. д. они могут быть настроены в соответствии с потребностями клиентов.

Changzhou Vic-Tech Motor Techology Ltd.Является профессиональным производителем и научно-исследовательским центром, специализирующимся на разработке бесщеточных двигателей, общих решений в области применения двигателей, а также в области обработки и производства двигателей. Наша компания расположена в «городе китайского микро-мотоцикла» Чанчжоу, провинция Цзянсу. С красивыми пейзажами и удобным движением, всего в 1 км от Скоростной автомагистрали, в 2 км от железнодорожной станции, в 15 км от аэропорта. Чанчжоу находится между двумя космополизами, Шанхай и Нанкин, всего в 100 км от обоих городов. Удобная логистика и своевременная информация обеспечивают условия для нашего Высокоэффективного и удовлетворительного обслуживания. Наша компания имеет опыт исследования и разработки двигателя в течение десятилетий, и у нас есть собственная команда разработчиков с опытными профессиональными инженерами и электрическими экспертами. Обладая способностью проектировать новые продукты, мы предоставляем ralted решения, основанные на конкретных требованиях клиентов (включая механическую структуру, Управление приводом, параметры двигателя и т. д.) в то же время, у нас есть 4 производителя в Шэньчжэне, чанчжоу и Дунгуань производят шаговые двигатели, двигатели с постоянным магнитом, микро двигатели и двигатели постоянного тока, И все они прошли сертификацию международной системы качества ISO9001:2008. У нас достаточно возможностей для ваших больших заказов.

1. Как насчет качества продукции в вашей компании?

У нас есть высокое и лучшее качество продукции, и наши продукты получают хорошие отзывы от клиентов по всему миру. Как только вы получите наших людей с некоторыми вопросами под гарантией, мы предоставим помощь в первый раз. В обычное время мы ведем наши записи о претензиях на продукцию до 1%.

2. Вы производитель?

Да, мы являемся производителем, а не агентом. У нас есть собственная фабрика, которая находится в чанчжоу, Китай. У нас есть ведущая мощность в производстве и экспорте оцинкованной стальной трубы и т. Д. Я обещаю, что мы то, что вы ищете. И приглашаем Вас связаться с нами!
