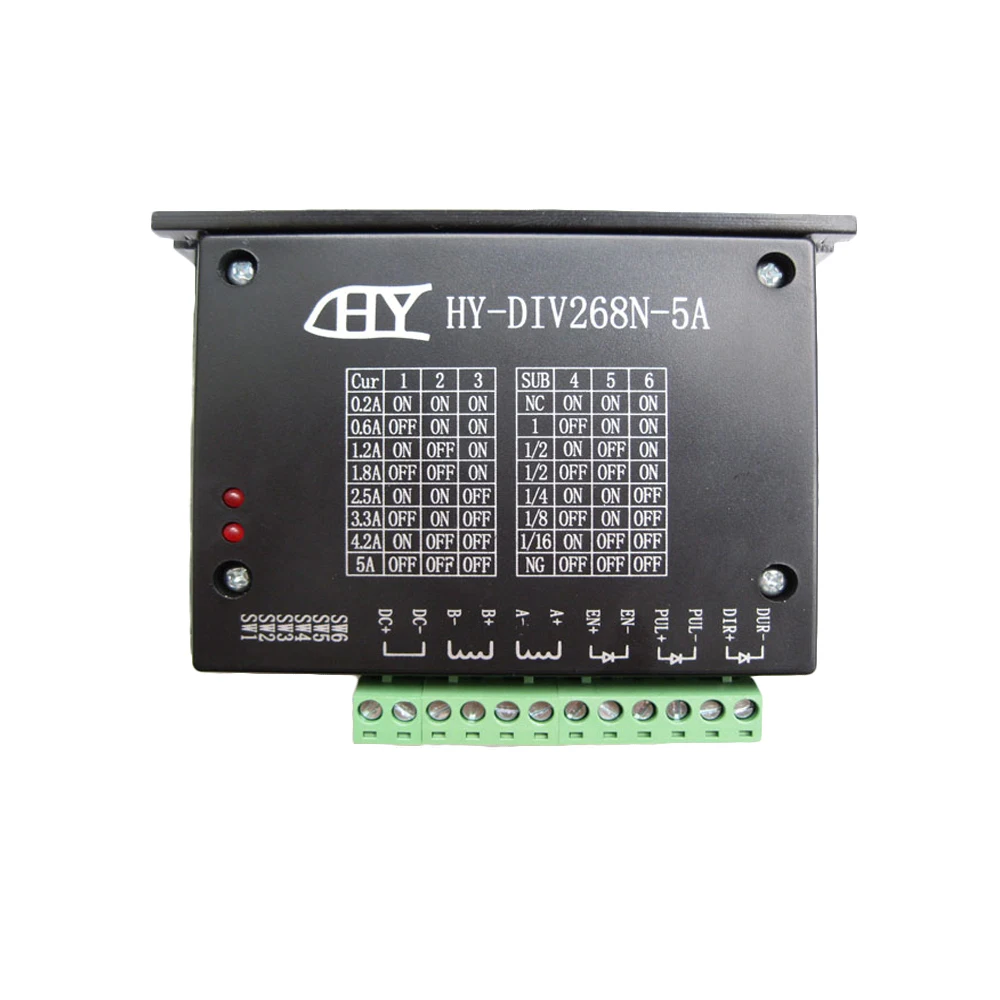

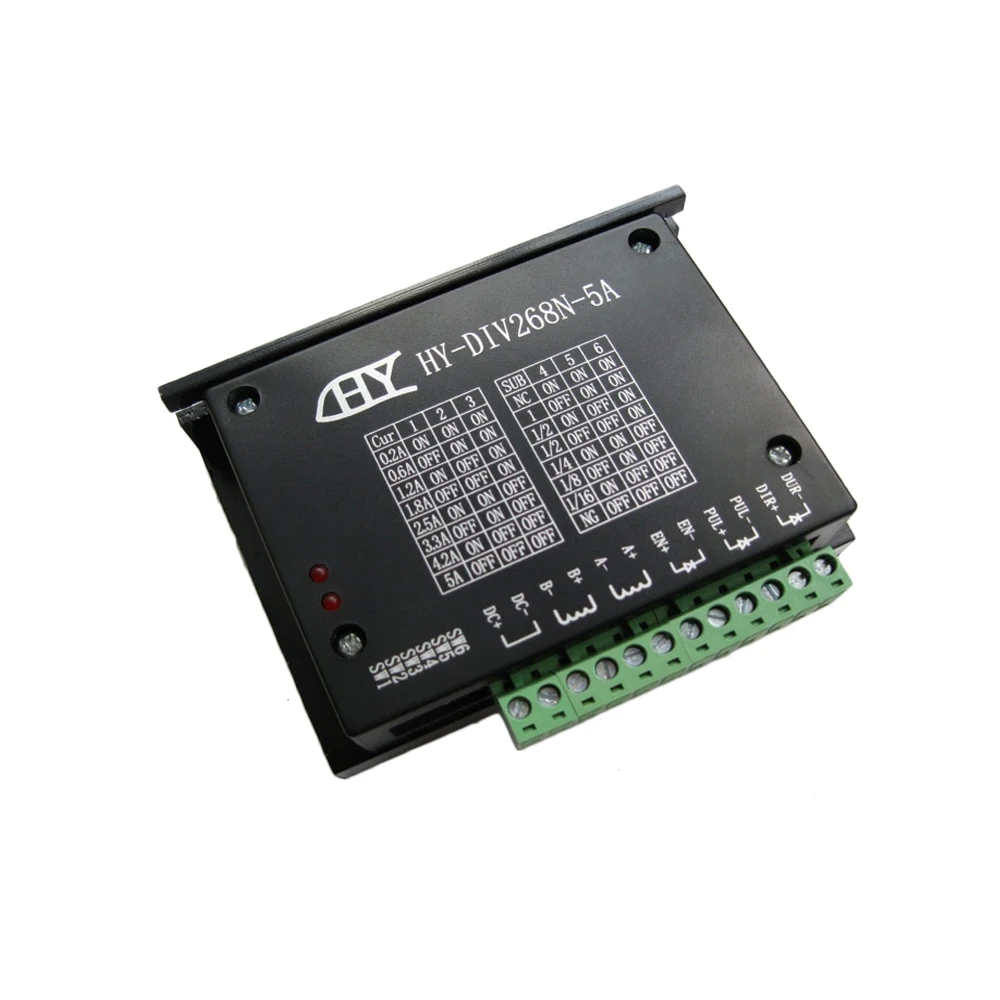

-HY-DIV268N-5A двухфазный гибридный шаговый двигатель с использованием источника питания постоянного тока 12 ~ 48 В, подходит для привода
Двухфазный гибридный шаговый двигатель, динамическое напряжение 12-48 В, ток менее 5А, наружный диаметр 35-86 мм. Этот привод использует управление циклом тока привода, Пульсация крутящего момента двигателя очень мала, низкоскоростная работа очень гладкая, почти без вибрации и шума. Высокоскоростной Крутящий момент намного выше, чем у других двухфазных приводов, высокая точность позиционирования. Широко используется в гравировальном станке, станке с ЧПУ, упаковочном оборудовании и других требованиях высокого разрешения на устройстве.
Основные характеристики
-Среднее Управление током, двухфазный синусоидальный выходной ток привода
-Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В
-Оптически изолированный вход/выход сигнала
-Защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания
-Входное напряжение DC 12 ~ 48V вход
-Входной ток от 1 до 5 ампер, выберите привод шагового двигателя.
-Выходной ток 0.2A ~ 5A
-Рабочая температура-от 10 до 45 градусов Цельсия; Температура хранения-40Градусов по ЦельсиюДо 70Градусов по Цельсию.
-Влажность не конденсируется, не падает
-Газ запрещает горючий газ и проводящую пыль
* Интерфейс питания
-1, DC +, DC-: для подключения питания привода
-DC +: уровень мощности постоянного тока, напряжение источника питания постоянного тока 12-48 В. Максимальный ток 5а. ВDC-: источник питания постоянного тока отрицательного уровня.
-2, A + A-B + B-: для подключения двухфазного гибридного шагового двигателя
-Привод и двухфазный гибридный шаговый двигатель соединены с четырехпроводной системой, моторы параллельно и серии подключения, и метод подключения, высокая скорость работы, но ток привода большой (для тока обмотки двигателя в 1,73 раз), подключается последовательно, когда ток привода равен току обмотки двигателя.
* Установка
-Около 20 мм пространства, не может быть помещен рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана,Коррозионные газы, высокая влажность слишком большая и сильная вибрация.
* Статус горящая лампочка свидетельствует о том, что батарея
Бег: зеленый свет в обычной работе.
ERR: красный свет, мощность, свет, индикатор питания
