Формовочная Машина Для Листового

Чертежи для вас ----- рамка VCD и рама для пожаротушения

1,Структура оборудования

Эта линия состоит из de-coiler, пробивки, формовочной машины, системы резки, электрической системы управления и т. Д.
2, Оборудование для составления запчасти
Оборудование состоит из de-coiler, системы подачи, зазора и обрезания, формовочной машины, сборного стола, электрической системы управления и т. Д.

3, Технические параметры основных частей оборудования

3.1, авто-декоратор
A, грузоподъемность: 2 T
B, внутренний диаметр катушки: 490-510 мм
Внешний diameter≤ 1200 мм

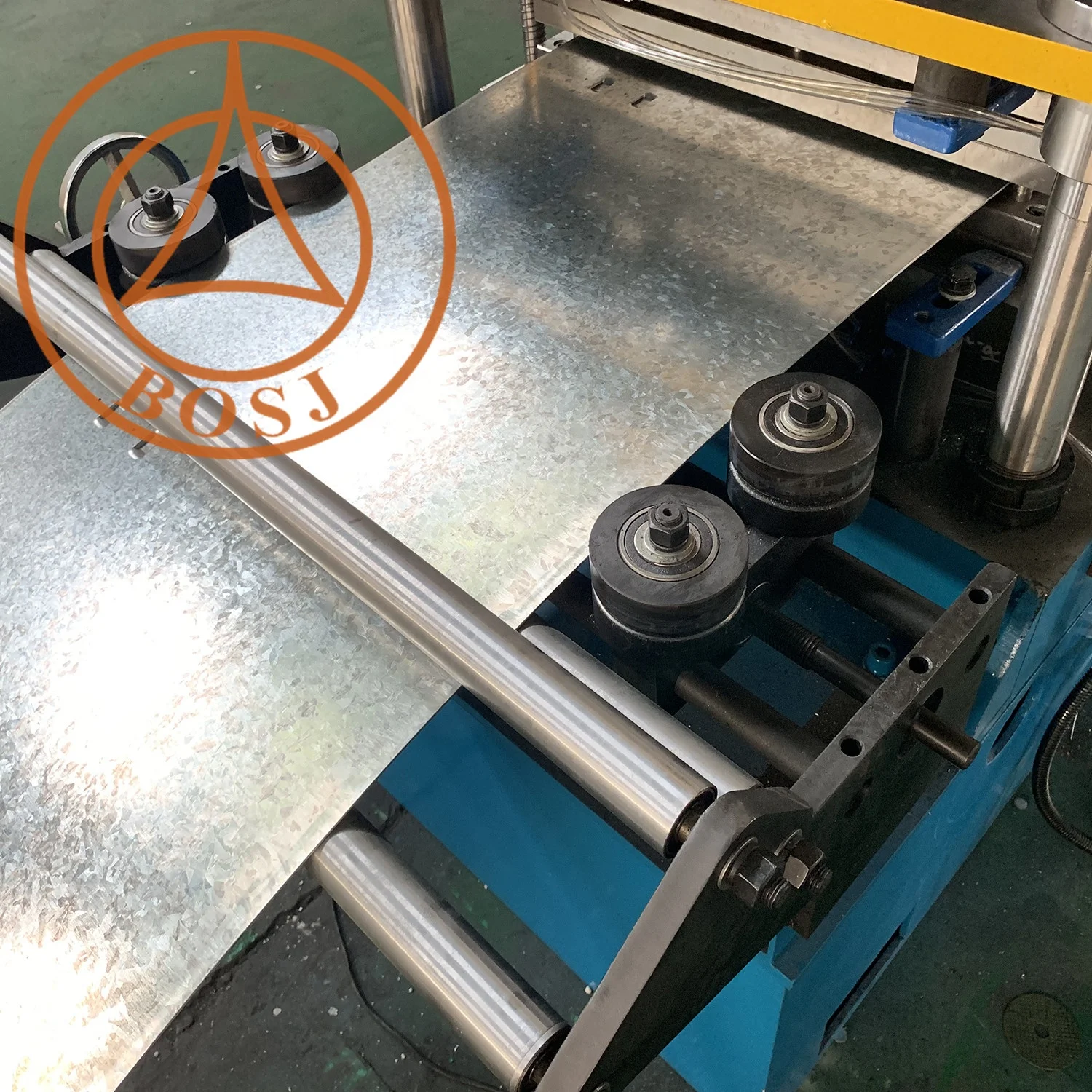

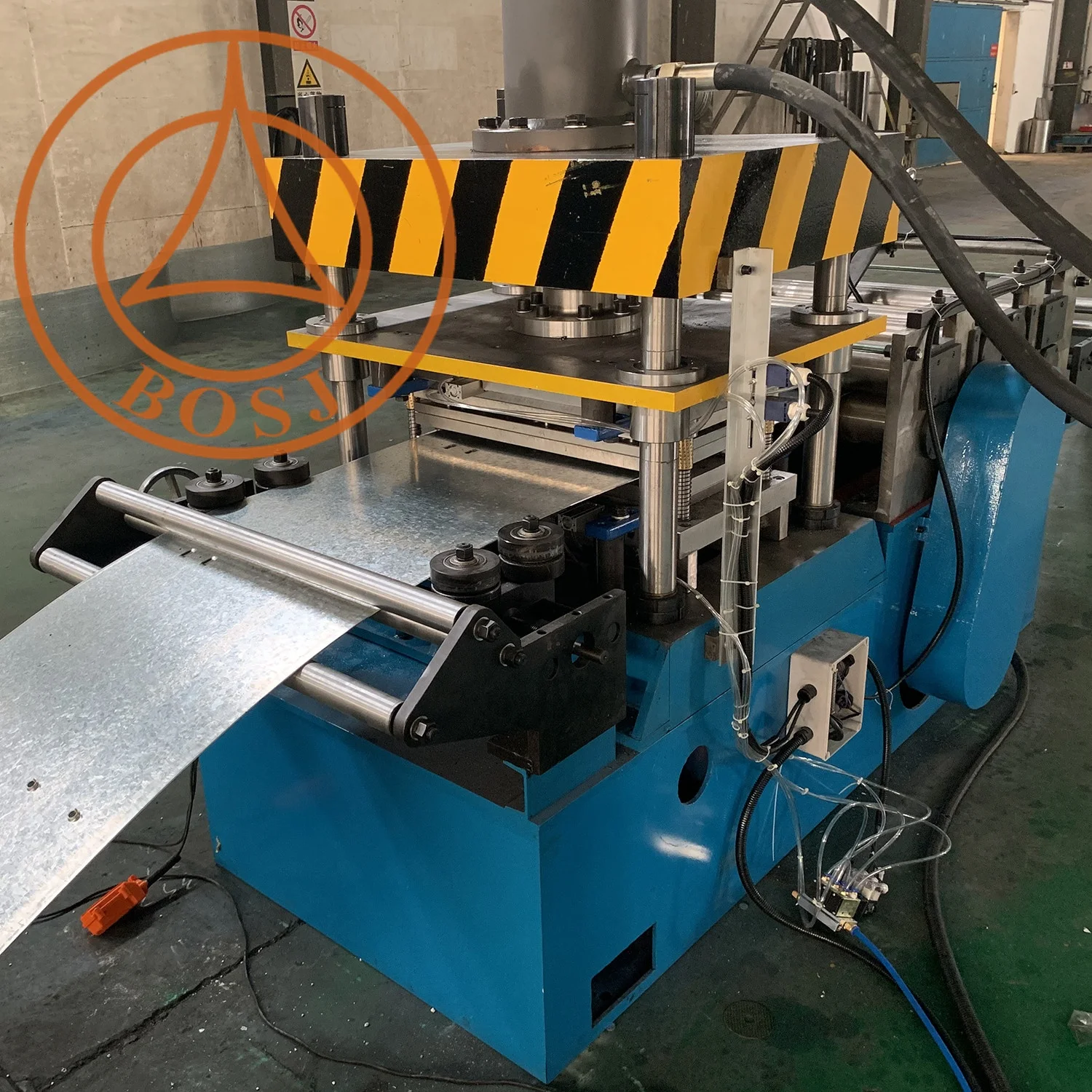

3.2. Сервоподача и Пробивка незаполненных угловых деталей

А, Серводвигатель: используется Серводвигатель Mitsubishi, мощность: 1.0kw
B, пробивая незаполненные Угловые штампы: 4 столба штамповки
C, материал штамповки: Cr12. Закалки лечения

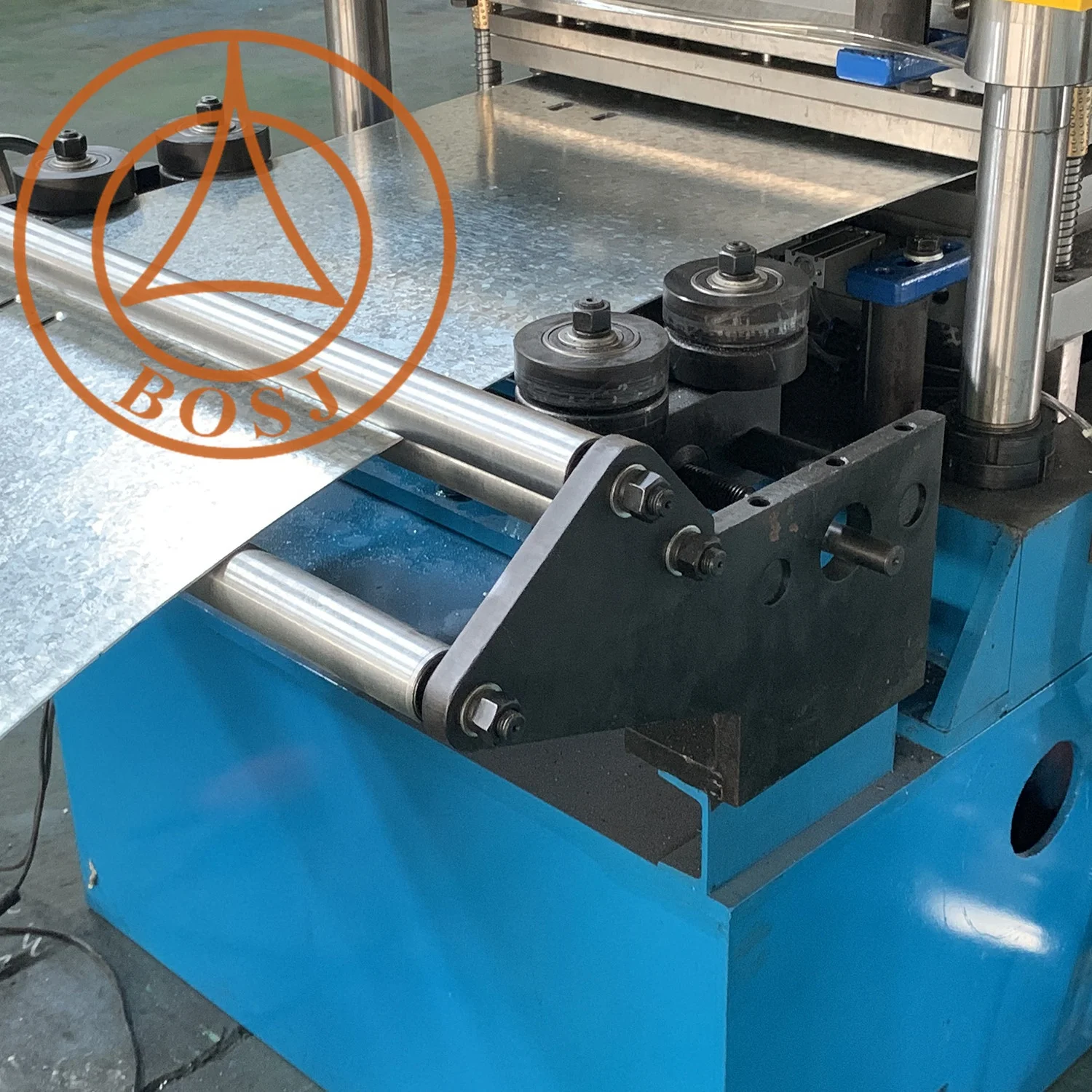

3,3Для кормления:

Мощность 0.37kw

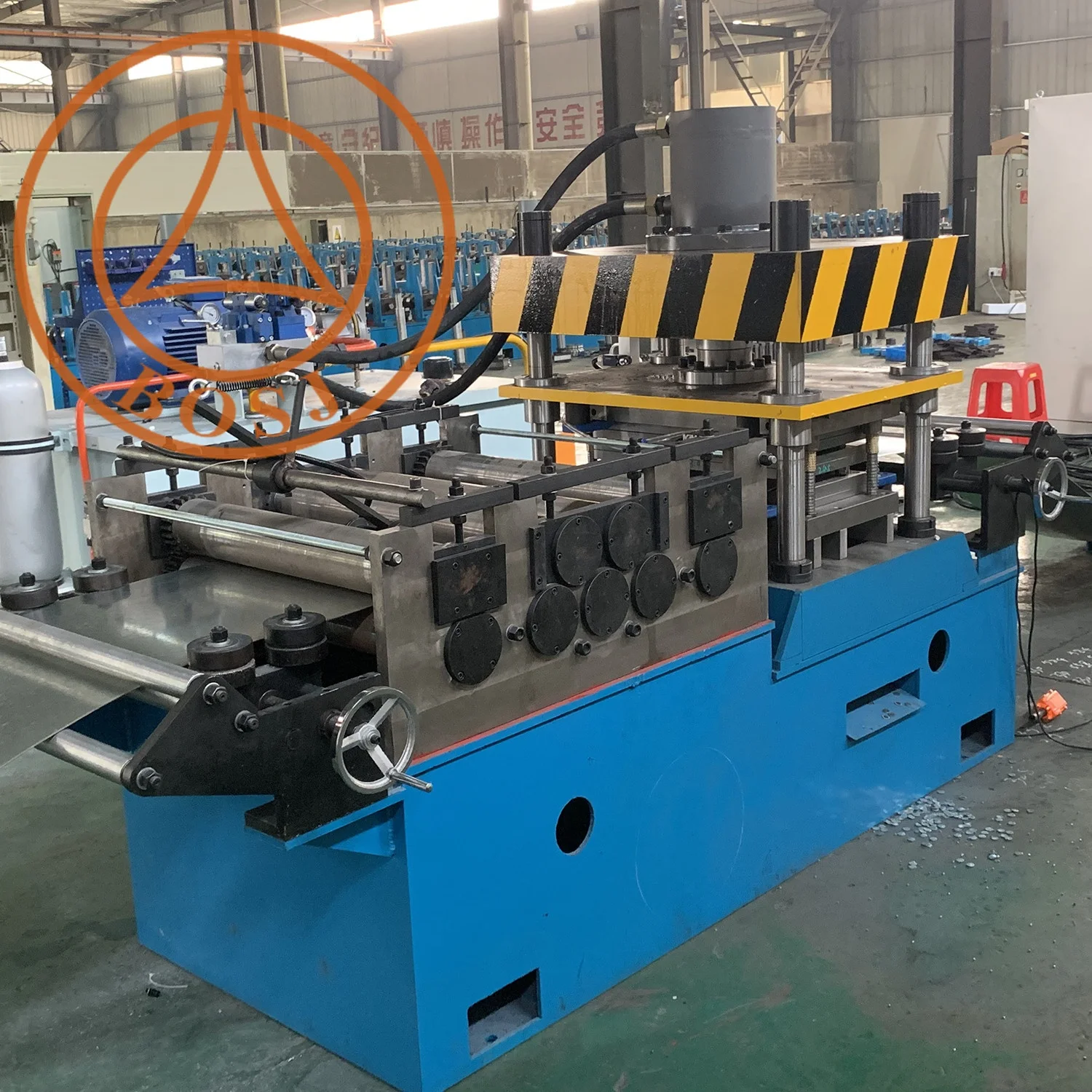

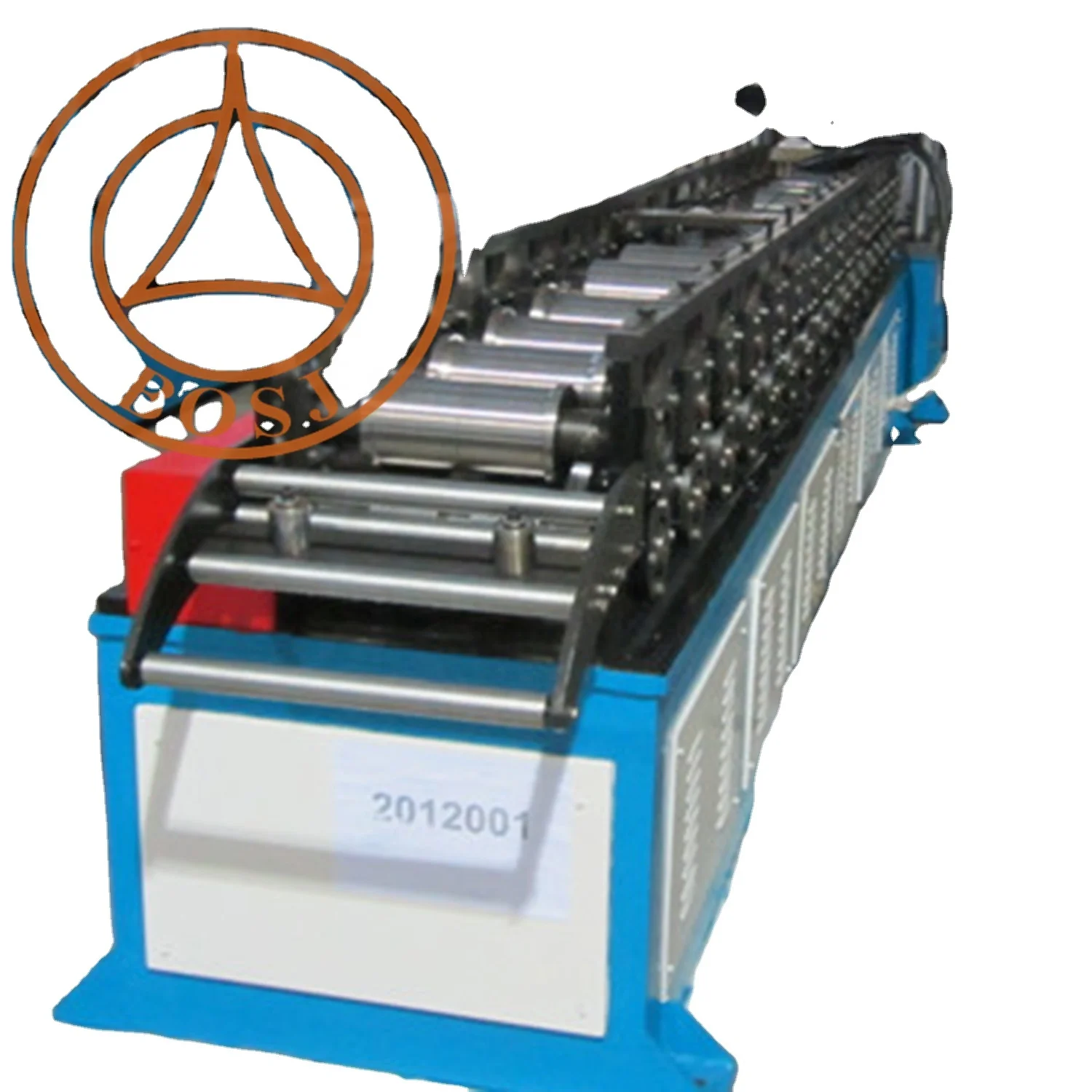

3,4Формовочная машина

А, Формовочная рамки
B, материал формовочной формы: GCr15, закалка обработка: Жесткость: HRC56-62 °
C, двигатель: 7.5kw преобразователь частоты двигателя

4. Электрическое управление: система PLC

 Оператор может сделать следующее

Программа настройки (PLC)

Мониторинг процесса управления,

Измените параметры управления,

Длина цифровой настройки заготовки,

Длина заготовки регулируется.

Оборудование для мониторинга в режиме реального времени и индикация неисправности.

2-Режим работы: ручной/автоматический два. С ручным, автоматическим переключением функции: в ручном режиме, может быть Автономная работа, удобный ремонт; В автоматическом режиме, все производство и эксплуатация, запуск последовательности; наряду с кнопкой аварийной остановки, легко обрабатывать аварийные ситуации, для обеспечения безопасности оборудования и персонала
