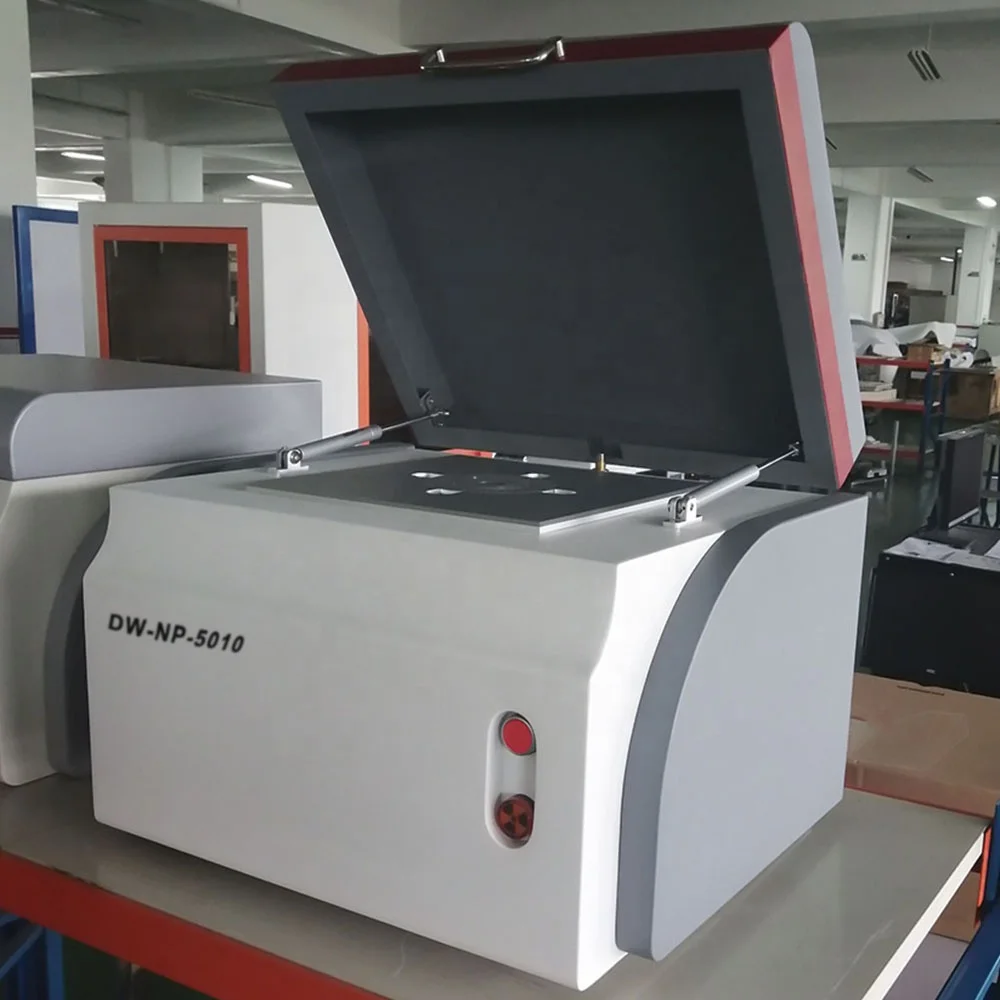

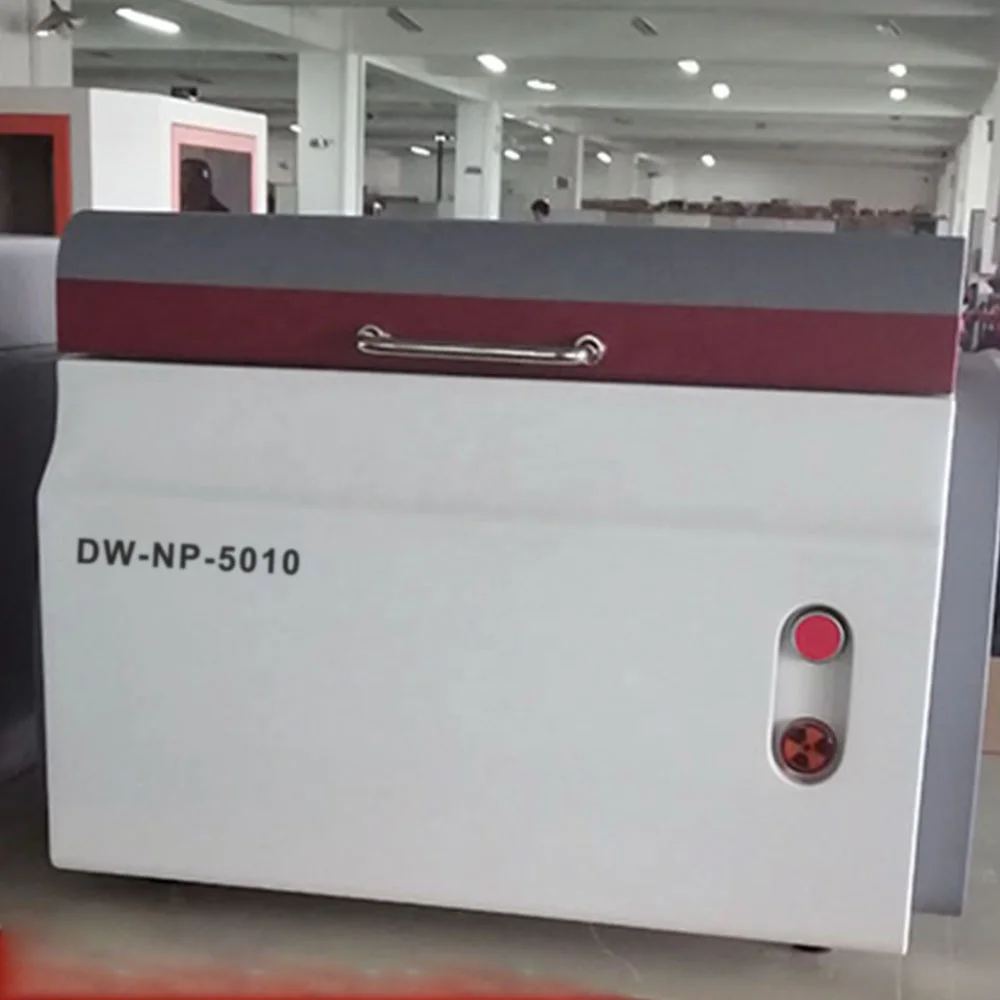

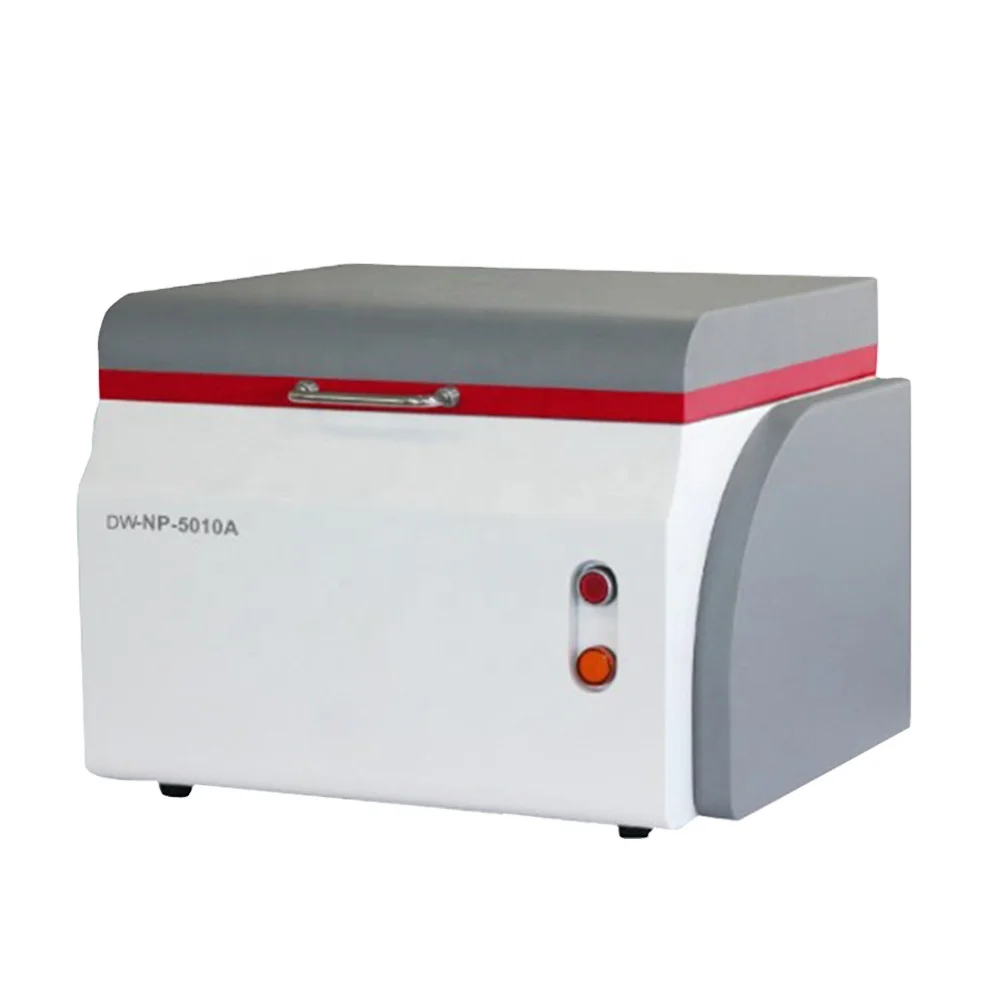

Рассеивание энергии рентгеновский флуоресцентный спектрометр
(DW-NP-5010)
WАбочая принцип
Оригинальный рентгеновский луч, произведенный рентгеновской трубкой и высоким напряжением, облучен на образце после того, как он правильно фильтруетсяОптическийФильтр. Стимулируется характеристика рентгеновского излучения (так называемого рентгеновского флуоресценции) элементов, входящих в образец. Рентгеновские флуоресцентные спектры были получены с помощью рентгеновских детекторов с высоким разрешением энергии. Различные элементы формировали различные спектральные пики на спектре. Сила спектрального пика прямо пропорциональна содержанию элементов в образце. Энергетический спектр, обнаруженный детектором, анализируется компьютером. Типы элементов, содержащиеся в образце, качественно анализируются с помощью положения и формы спектрального пика.
(XRF схема структуры спектрометра)
Применение
DW-NP-5010AРассеивающий рентгеновский флуоресцентный спектрометр(РФА)Широко используется в области охраны окружающей среды, геологии, минералов, металлургии, цемента, электроники, нефтехимии, полимера, пищевых продуктов, медицины и высокотехнологичных материалов и других областях, играет важную роль в исследованиях и разработках продукции, контроле производственного процесса и управлении качеством. Кроме того, инструмент может быть использован в области геологии, строительных материалов, Директивы RoHS и других отраслей промышленности.Это яИдеальный выбор для контроля качества предприятия.
Введение
DW-NP-5010AЭнергию дисперсииXRFhas очень широкое применение. Он может сделатьКачественное,КоличественныйИНи один образец анализаSis. Такие какБлок образцов, порошок или образцы жидкости, отВ4ThЭлемент в таблице размеров бериллия (Be)Для того, чтобыВ92rdЭлемент урана (U), почти все элементы могутBE ТочнаяLyАнализаZed.TОн аналитические концентрации диапазон может быть от 0,1 PPM до 100%, и даже до 100% elementconcentration может непосредственно измеряться без разведения. XRF метод анализа имеет преимущества простой подготовки образца, широкий диапазон определения элементов, высокая точность определения, хорошая воспроизводимость, быстрая скорость измерения (30s-900s), Отсутствие загрязнения окружающей среды и отсутствие уничтожения образцов.
Основной компонент и технические параметры
1.Si (штифт)ИлиДиск сверхвысокой плотности цвет серебристый металликДетектор
Разрешение детектора является одним из основных показателей для оценки производительности рассеивания энергии XRFСпектрометр.
Разрешение<145eV(Чем ниже разрешение, тем выше чувствительность.)
COunting скорость> 1000/S
С украшением в виде кристаллов зона> 15Мм2
BEryllium окнаТолщина= 0,025 мм
DEtector мощность<1,2 W
2.Многоканальный анализатор
Количество каналов:2048Каналы
3.Регулятор мощности со светодиодом
Система управления питанием:+ 5 В постоянного тока при температуре не выше 250 мА (1,2 W)
Постоянное охлаждение управления:400 В постоянного тока
4.Трубой рентгена
Рентгеновская трубка, специально обработанная со встроенным свинцом внутри, экранирована в полном диапазоне, оставляя только боковое окно для выхода рентгеновского излучения.CАннедовое изоляционное масло используется для высоковольтной изоляции и coolinG,0,005ДюймовBEryllium окна, Номинальная потребляемая мощность 50 Вт, номинальная мощность 50 кв. Предназначен срок службы> 15000H.
Изменение напряжения:0.01%Выходное напряжение от без нагрузки до полной нагрузки
CЗарядки вариации: 0~Номинальная мощность,0.01%Выходной ток
Пульсация:Пиковое выходное напряжение 0.25%
TТемператураВариации: vНапряжение или ток установка,0.01%/OC
SРентабельность:0.05%/8H после разогрева в течение получаса
6.ААвтоматическаяFФильтра система преобразования
FIlters автоматически выбираются и преобразуются(Функция фильтра:Компонент энергетического спектра линии возбуждения может быть улучшен, чтобы подавить сильную рентгеновскую флуоресценцию компонентов с высоким содержанием и повысить точность измерения элементов, которые будут измерены.)
7.Излучения экранированный системы
ØНовая Конструкция устройства позволяет ему двигатьсяИСпециально обработанная рентгеновская трубкаСС низким уровнем излучения
ØПолностью закрытая свинцовая пластина с двойным экраном
