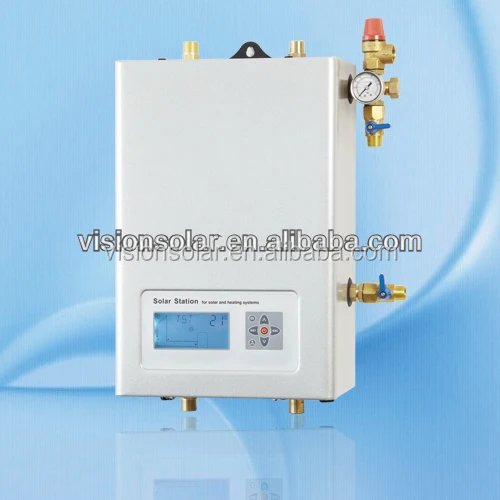

Двухлинейная солнечная станция SR962 для активной солнечной

Введение для VISION Solar Wate Heater Station:

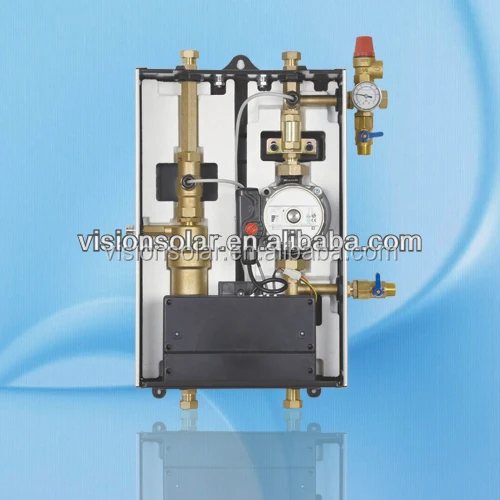

Активные солнечные системы горячей воды требуют солнечного контроллера, циркуляционного насоса, и в зависимости от формата системы может также включать поток

Измеритель, температурные датчики, воздушный сепаратор, клапаны заполнения и слива и другие компоненты. Солнечные насосные станции включают все эти

Компоненты в предварительно спроектированную упакованную систему, повышая надежность и значительно упрощая процесс установки.

Емкость применения для солнечной водонагревателя SR962S:

Макс. Количество петель коллектора: 1

Макс. количество резервуаров для хранения: 1

Макс. количество реле: 3

Макс. количество датчиков: 5

Макс. количество систем применения: 1

Основные технические данные для солнечного водонагревателя SR962S:

Размер: 420 мм * 280 мм * 155 мм
Источник питания: 200-240 В переменного тока или 100-130 В переменного тока, 50-60 Гц.
Потребляемая мощность: <2 Вт
Точность измерения температуры: ± 2^OC
Диапазон измерения температуры коллектора:-10 ~ 200^OC
Диапазон измерения температуры бака: 0 ~ 100^OC
Подходящая мощность насоса: можно подключить 2 насоса, мощность каждого насоса <200 Вт.
Подходящее питание электрическое отопление: 1 реле для 1500 W (1500 w-4000 w необходимо использовать SR802)
Входы: 5 датчиков,
1 шт * Pt1000 датчик (≤500^OC) для коллектора (силиконовый кабель ≤280^OC)
4 шт * NTC10K, B3950 датчик (≤ 135^OВ) для резервуара (ПВХ кабель ≤105^OC)
Выходы: 3 реле, для циркуляционных насосов или 3-ходовой электромагнитный клапан
Температура окружающей среды:-10 ~ 50^OC.
Степень водонепроницаемости: IP42.

Основные функции для солнечного водонагревателя SR962S:

Поддержка насоса:
1. может быть поддержка нормального насоса.
2. Может быть поддержка высокоэффективного насоса.

Настройка часов/недели

Настройка функций и параметров (пользовательский класс)
1 Тхет время нагрева
2 CIRC DHW функция циркуляции воды
3 tCYC температура или настройка времени для насоса DHW в трех секциях времени

Настройка функций и параметров (промышленного качества)
1. разница температуры DT для солнечного контурного насоса
2. Максимальная температура выключения коллектора (для коллектора аварийной близкой функции)
3. CMX Максимальная ограниченная температура коллектора (функция охлаждения коллектора)
4. CMN защита от низкой температуры коллектора
5. CFR морозозащитная температура коллектора
6. Максимальная температура бака SMX
7. REC температура повторного охлаждения резервуара
8. C_F переключение между Цельсия и фаренгейтом

FUN вспомогательные функции
1. функция защиты от легионов DVWG
2. P1 насос P1 выбор режима работы
3. Регулировка скорости насоса nMIN (управление RPM)
4. DTS стандартная разница температур насоса (для регулировки скорости)
5. рис усиление циркуляционного насоса (регулировка скорости)
6. Выбор режима работы насоса P2
7. выбор типа расходомера FTYP
8. OHQM измерение тепловой энергии
9. FMAX расход
10. MEDT Тип жидкости теплопередачи
11. Средняя концентрация жидкости для теплопередачи
12. INTV Насос перерыв функция
13. Время отключения насоса tSTP
14. Время работы насоса tRUN
15. Автоматический термостат AHO/AHF
16. Крутой Танк функцией охлаждения
17. Функция BYPR Bypass (высокая температура)
18. HND ручное управление
19. Проходят набора пароля
20. Восстановление нагрузки до заводского набора
21. Кнопка включения/выключения контроллера «Вкл/Выкл»
22. Функции праздника
23. Ручное Отопление
24. Ручное управление горячей воды насос
25 лет. Температура функция проверки
26. Функция защиты от перегрузки
27. Защита памяти
28. Защита для экрана
29. Насос защита от сухого хода
30. Выявление и устраниение неисправностей
31. Проблемы защиты
32. Trouble проверки

Гарантия Для VISION SR962S Солнечная водонагревающая станция:

5 лет международной ответственности за видение солнечного нагревателя станции из-за оригинальных проблем качества.

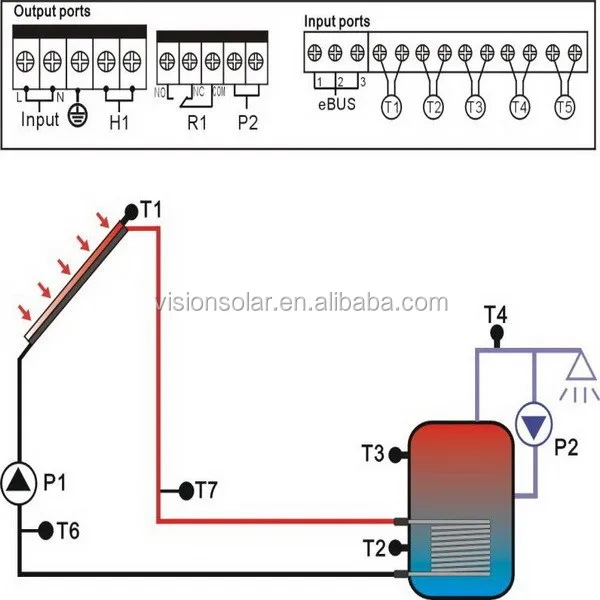

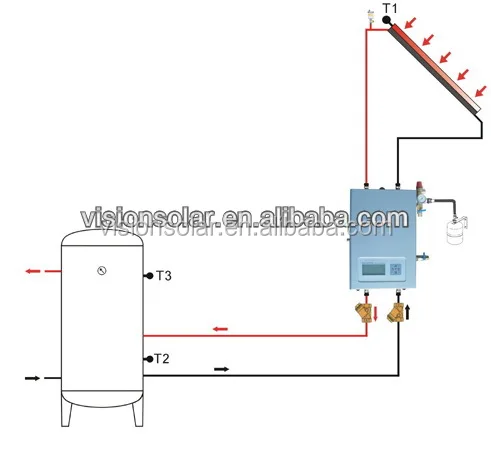

Иллюстрация системы для солнечной водонагревателя SR962S:

Разница между станциями солнечных насосов:
