1. Эта машина выбирает уровень интеллигентая (ый) sirocco и быстрый контроль инфракрасного нагрева, благодяря особому дизайну ветряное колесо, скорость, стабильность и Равномерная температура, подходит для бесперебойной пайки LED NEC и BGA компонентов. 2. Эта машина оборудована с гусеничного типа и пять температурных площадь отопления, и каждая температурная зона использует независимый pid-контроль и чехол с крышкой вверх-вниз на нагревательного типа, мы так же можем изготовить внутренней температуры более точным и хорошо сложенным, просто займет около 15 минут может дайте ему нагреваться до рабочей температуры от при комнатной температуре. 3. Интеллектуальный температурный волновой нагревательный тип, большой объем волновой выбор, имеет восемь температурных волн может удовлетворить различные сварочные технологические требования. 4. Используйте программируемую технологию, настройте функцию хранения температурной волны, можете завершить весь процесс сварки автоматически в соответствии с вашей предустановочной волной. 5. Примите измерение температуры термопары и добавьте цепь компенсации, делает температур более точное измерение, волна более совершенной. 6. Используйте интеллектуальную технологию контроля температуры PID; Сделайте контроль температуры более точным. Принимают импортированный большого тока твердотельные реле Бесконтактный выход может эффективно избежать IC или монтажная плата повреждения из-за быстрого или бесперебойной работы прогрева, сделает весь процесс сварки более научно-исследовательских безопасности. 7. Система передачи принимает импортированный двигатель преобразования частоты, PID замкнутая петля скорости, оснастить все импорт 1:150 турбинный редуктор скорости, плавная работа, скорость регулируемый диапазон 0-1600 мм/мин. 8. Принимает независимую структуру колеса и специальные стойки из нержавеющей стали, прочный износостойкий работает плавно, точность скорости может достигать + 10 мм/мин. 9. Независимая зона охлаждения, чтобы гарантировать низкую температуру платы PCB при необходимости. 10. Дружественный интерфейс управления человеком-машиной, идеальный ЖК-дисплей, нет необходимости подключаться к ПК, может очень четко смотреть весь процесс ремонта. 11. Эргономичный дизайн, практичный и Легко управляемый. Хорошее качество сборки, но в то же время легкий вес и небольшой размер позволяют T-960 легко размещаться на скамейке, транспортироваться или хранить.
2. Технические параметры:

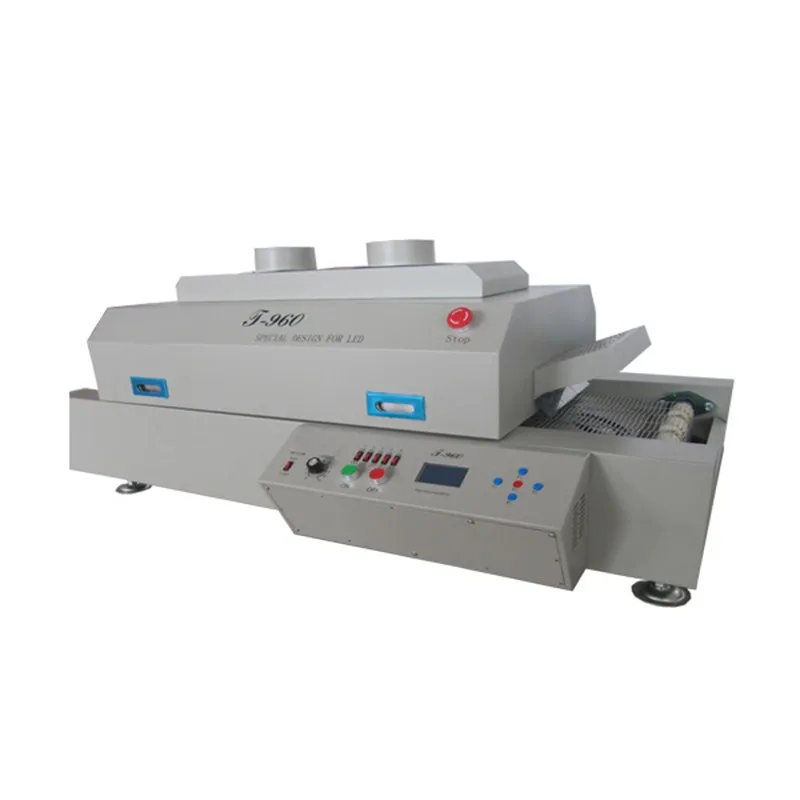

Модель: T-960 Количество нагревательной зоны: upper3/down2 Длина зоны нагрева: 960 мм Тип нагрева: интеллектуальный уровень Сирокко и быстрое инфракрасное Отопление Зона охлаждения, Количество: 1 Максимальная ширина печатной платы: 300 мм Направление работы: слева и сзади; Справа Варианты доставки: Чистая передача + цепная передача Скорость конвейерной ленты: 0-1600 мм/мин Блок питания: трехфазный 5 линия 380V/220V 50/60Hz Пиковая мощность: 4.5KW Время нагрева: около 15 минут Диапазон контроля температуры: комнатная температура ~ 300 °C Температурный режим управления: PID замкнутому циклу Точность контроля температуры: ± 3 °C Отклонение температурного распределения печатной платы: ± 2 °C Габаритные размеры: 1450 × 630 × 470 Вес машины: 90 кг
3. Основные части:
Укомплектованное оборудование: 1 Линия питания: 1 Руководство пользователя (Компактный Диск): 1
4. Инструкции по эксплуатации:
1. Войти в интерфейс настройки в тех случаях, когда заводится машины. Пресс-F2 кнопку, чтобы выбрать волны, нажмите F1 для того, чтобы выбрать точку, нажмите F3/F4 для установки соответствующий температурная зона вверх и вниз, нажмите F5 идет к нагреву интерфейс. 2. Пять красных переключателей отдельно управляют верхней 1/вниз 1/верхней 2/верхней 3/вниз 2 температурных зон. 3. Когда температура достигнет баланса, откройте переключатель двигателя и отрегулируйте скорость конвейерной ленты. 4. Нажмите F2 stop heating и войдите в интерфейс настройки. 5. Каждая температурная волна преследует следующие цели: Волна с капюшонами в виде Одноглазого или: Используйте один и тот же с пайкой меньше свинцовой пасты, как, например, 85Sn/15Pb 70Sn/30Pb Волна три и четыре: Используйте один и тот же с паяльником более свинцовой пасты, как 63Sn/37Pb 60Sn/40Pb. Волна пять и шесть: Используйте один и тот же с пайкой с высокой температурой плавления свинцовой пасты, как, например, Sn/Ag3.5;Sn/Cu.75 Sn/Ag4.0/Cu.5 Sn95.5/Ag3.8/Cu0.7 Волна семь и восемь: Используйте один и тот же с пайкой Бессвинцовая припойная в точка плавления, как, например, Sn/Ag2.5/Cu.8/Sb.5;Sn/Bi3.0/Ag3.0 6. Несущественным образом отличаться: 1) в соответствии с размерами чипов и технологическими требованиями к сварке выберите правильную волну. 2) самая высокая температура нагрева регионов распределение трех верхних областях, и нижний слой 2 зоны, соответствующие Отопление волны первого раздела/третий раздел/раздел 4 первой/второй секции/каждого. 3) Есть много видов паяльной пасты, каждая компания выбирает также не идентичный. По этим причинам, мы разрабатываем этот продукт может установить восемь волн, Каждая волна имеет пять секций, каждый раздел время нагрева и температура все можем изменить. Вы можете сбросить нагревательные волны в соответствии с требуемой температурой и временем нагрева припоя.
5. Основа для волнового набора:
1, теория оплавления пайки и температурная волна В тех случаях, когда печатной платы переходит в прибор нагреется (сухом месте), растворителя и газа в паяльной пасты улетучится. В то же время флюс может намочить прокладку, наконечник и стопу компонента. Паяльная паста плавится, пещер и включает в себя площадку, что приводит к колодки и компонент шпильки изолировать кислорода в крови. Печатная плата переходит в область сохранения тепла. Печатная плата и компоненты получают полное подогрев. В случае повреждения печатной платы и компонентов, когда она поступает в область сварки, и температура быстро нагревается. В тех случаях, когда печатной платы попадает в область сварки, температура нагревается и паяльной пасты не расплавится. В тех случаях, когда печатной платы идет в для охлаждения, жидкость для нанесения паяльной пасты на печатные платы на точками пайки затвердеть. Процесс оплавления завершен. Температура является ключом к качеству сварки. Актуальный и настройка потепление температуры склон и максимальной температуры должны быть accordant. Прежде чем температура достигает 160 °C, пожалуйста, сверяйтесь с нагреваться скорость в течение примерно 1 °C/S. Если слишком быстро нагреваются, печатную плату и компоненты будут повреждены и печатной платы может быть не теряет форму. С другой стороны поток испаряется слишком быстро. И это легко сделать пайки оловом шар. Комплект Пике температура 20 °C-40 °C выше, чем у паяльной пасты температура плавления. Установите время оплавления 10S-60S. Если пиковое значение низкой температуре или с обратным течением времени, не так много, это повлияет на качество сварки, и серьезных-это причина, по которой паяльной пасты не расплава. Если на пике с высокой температурой или с обратным течением времени длинная, зарядное устройство в металлическом корпусе, окислится и не влияет на качество сварки и серьезных-это причина, по которой компонент и печатную плату без повреждений. 2, набор температурной волны Установите волну в соответствии с паяльной пастой и вышеуказанной основой. Различные для нанесения паяльной пасты на печатные платы, выбирайте и устанавливать различные волны. Кроме того, температурная волна связана с PCB, плотностью и размером компонентов. Как правило, бессвинцовая температура сварки должна быть выше 40 °C, чем температура плавления.
6. Температурный диапазон:
1, установите температуру и скорость конвейерной ленты для первоначальной стоимости (как правило, поставка от производителя-в тех случаях, когда можно регулировать) 2, для охлаждения духовки, должны быть предварительно в течение 15-20 минут. 3, в тех случаях, когда температура стабильна, пусть печатной платы пропускает тепло оплавления системы. Под этим набором паяльная паста может достичь критической точки оплавления. Если нет оплавления, для того чтобы работать как шаг 4. В том случае, если reflow слишком быстро, пожалуйста, держите правильные пропорции, чтобы увеличить или уменьшить температуры окружающей среды. И пусть PCB пройти система снова до тех пор, пока не будет достигать оплавления, критическая точка. Потом обращаются к шаг 4) возврат товара только в том случае, если есть оплавления, которые хорошо. 4. Если нет оплавления, пожалуйста, уменьшите скорость ремня. Например, в настоящее время скорость конвейерной ленты-500 мм/мин, пожалуйста, настройте его примерно до 460 мм/мин. Как правило, снижение скорости 10% может увеличить температуру около 30F. Другой способ заключается в том, что, не регулировать скорость, а также повысить температуру надлежащим образом. Стандартный Диапазон увеличения-это температурная волна. Регулировать температуру на основе различий между печатной платы и нормальной температуре. Регулировка радиус действия составляет около 5 °C. В тех случаях, когда регулировать температуру, она не может превышать печатную плату и компонент несущую способность. 5, пусть печатной платы пройти оплавления системы в новом скорости или новые заданной температуры. Если нет оплавления, back to шаг 4) возврат товара, чтобы отрегулировать снова. Или выполните шаг 6 для точного поворота температуры. 6, Тепловая температура регулируется в соответствии с печатной платы. Вы можете настроить приводного ремня, а также скорость для регулировки температуры окружающей среды. Уменьшить траты пояса может увеличить температуру тепла продукта. Напротив, вы можете уменьшить температуру тепла продукта. 7, внимание: если есть компонентов на печатной плате, PCB пройти с обратным течением и оплавления не очень полностью, предлагаем вам настроить то reflow снова. Обычно это не может повредить компоненты. 8, от низкого до высокого при заданной температуре. По ноге; Если вам жарко-подтяните диапазон превышает температуру reflow слишком высока, следует увеличить скорость передачи или уменьшить заданной температуры. Подробная операция противоположна шагу 4.
7. Установка оборудования:
1. Настройка поля. 1,1, с нами можно связаться следующими способами работы в чистой условия окружающей среды. 1,2, Не помещайте ее машины около электромагнетизма вмешательства ресурсов. 1,3, Не помещайте ее печь выходов и входов уход за кожей лица по направлению к вентилятора и окна. 2, блок питания Используйте пятипроводную систему 380В. Обеспечить машина связаться с нами по земле, так и с просьбой профессионального электрика. 3. Отрегулируйте высоту печи для оплавления. Отрегулируйте ногу машины для регулировки высоты. Следующий способ: Используйте промышленные или спиртовые градиенты для измерения. Затем Отрегулируйте ноги машины, чтобы отрегулировать сушилку со всех сторон, пока она не будет полностью горизонтальной. 4, предупреждение: 4,1 рабочая среда должна быть чистой. Качество сварщика хорошее. 4,2, не используйте и не храните устройство вне двери, при высокой температуре и влажном состоянии. 4,3, во время эксплуатации Позаботьтесь о высокой температуре, Избегайте ожогов. 4,4, когда капитальный ремонт машины, пожалуйста, отключите блок питания, чтобы избежать поражения электрическим током или вызывать защита от короткого замыкания. 4,5, если движение машина после капитального ремонта, необходимо проверить все детали, особенно в том, что касается сетка-пояс позиции. Не может сделать его быть заблокирован и не падает. 4,6, убедитесь, что машина Стабильная, не наклонная или неповрежденная. Отрегулируйте ногу под машиной, чтобы сохранить передачу по горизонтали. Или PCB перейдет в передачи процесса. 4,7, Не помещайте слишком большой и большой впитывается компоненты тепла в духовку, чтобы избежать повреждения в нетто-чистая и влияет на температуру. 4,8, помещайте смазочное масло в цепь передачи каждые 7 дней. 4,9, Не помещайте воспламеняющиеся и взрывоопасные опасные грузы рядом с духовкой для оплавления. 4,10, не дойдут руки в печь с обратным течением воздуха в тех случаях, когда машина находится в нормальное рабочее состояние.
8. Ежедневное техническое обслуживание:
1, держите Электрический шкаф управления чистым. 2. Проверьте рукав вала вентилятора в хорошем состоянии. 3, проверьте, вентилятором и электро-мотор имеет аномальный звук. 4, убедитесь, что вентилятор работает гибко. 5, проверьте вентиляционное отверстие в том случае, если есть ненормальным материалов. 6, проверьте сетчатый ремень передачи в хорошем состоянии. 7, проверки электрического груди и электрооборудование имеет аномальный звук. 8. Проверьте частоту передачи, если она находится в хорошем состоянии и имеет ненормальный звук. 9, перед тем, как Включите машину, пожалуйста, проверьте рабочее напряжение в том случае, если он находится в безопасное напряжение и в том случае, если он работает стабильно. Убедитесь, что все детали могут работать безопасно и нормально. В то же время, когда включается машины, проверьте параметры одни и те же в последний раз фонарик выключится. При выключении машина, не позволяйте приводного ремня, а также в Горячая зона, пожалуйста, выключите датчик температуры и в тех случаях, когда остынет, так и единый приводного ремня, а также. 10. Смазывайте рулоны для вождения. Положите смазочного масла каждые два месяца. 11, двигатель работает при высокой температуре в течение длительного времени, пожалуйста, положите смазочного масла полотенцем дважды в неделю или больше, чтобы удостовериться в том, что двигатель может работать нормально. 12, очистите остаточные товары на лопасти вентилятора и двигателя своевременно. Или возраст цепи приведет к короткому замыканию и повредит вентилятор. 13, убедитесь, что машина контактирует с землей при использовании пятипроводной системы.
9. Гарантия:
Полная машина имеет гарантийный срок 1 год с момента покупки и пожизненную поддержку, а также долгосрочную фабричную цену. Срок службы инфракрасной лампы должен быть около 1000 рабочих часов, гарантированно пригоден для использования в течение 3 месяцев. Мы предоставляем онлайн Q/A и поддержку по поиску и технической консультации. Легко изменить в Adobe Illustrator Вашему вниманию представлены настоящие фотографии и скриншоты в этот продукт вручную могут незначительно отличаться от реального купленного товара. Для более подробной информации и решения технических вопросов.
