Электронный Обучающий набор микроконтроллер (PIC +

Electronic training kit, Microcontroller Training Kit ( PIC+AVR )

1.Product Overview:

XK-PAM1 single chip microcomputer box constitutes by experiment box mother board and expansion board. The

mother board integrates with power supply module, PIC single chip microcomputer minimum system module,

 common-used function experiment module ,etc; The expansion board consists of AVR minimum system,part function

 experiment module.can carry out different configuration according to customer’s requirement. Under the

premise of can satisfy the basic function of experiment and according to customer’s requirement, can

configure and upgrade of the special function experiment module or single chip microcomputer minimum

 system.

2. Technical parameters

size:485mm*330mm*150mm

Power supply:

Single-phaseAC100~240V,50Hz

power≤10W

Power supply indicator

Equipped with ground protection

Equipped with overcurrent protection

3. Experiment power source

DC+5V,1A

DC+2.5V,reference voltage

DC 0~+5V, adjustable voltage source

Working environment: temperature-10°C~+40°C,relative humidity<80%(25°C)

3.product structure

(1)experiment box mother board contains:

Power supply module, PIC singlechip microcomputer minimum system,bread board module, 8x8 dot matrix

 display module, BCD digital tube module, LED module, A/D and D/A conversion module, RS232

communication module, RS232 expansion interface, DIP20 extension seat, IDC10 expansion interface,

E2PROM(AT24C256)storage module, temperature sensor module, light coupling module, relay module, traffic lights demo

module, star delta control demo module,liquid mixing process demo module.

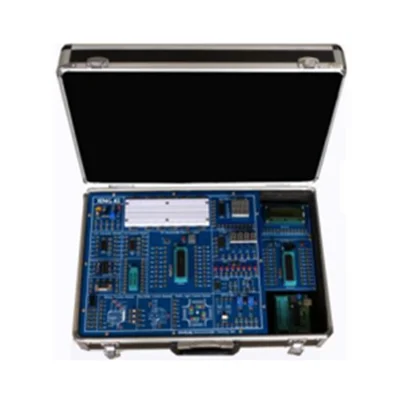

Pic 1 experiment box mother board

(2) experiment box expansion board contains:

²     ATMEGA 16A minimum system expansion board(matched with AVR programmer)

²     LCD1602(parallel interface) expansion board

²     LCD1602(series interface) expansion board

²     Matrix keyboard expansion board

² Motor training extension board

² TFT touch screen display expansion board

Pic 2  ATMEGA 16A minimum system expansion board

Pic 3 LCD1602(parallel interface)expansion board

Pic 4 LCD1602( series interface)expansion board

Pic 5 matrix keyboard expansion board

Pic 6 motor training expansion board

Pic7 TFT touch screen expansion board

4. Experiment project

1)experiment box mother board experiment project

(1) water lights experiment

(2) Dot matrix screen display experiment

(3) Dynamic digital tube display experiment

(4) AT24C256 storage experiment

(5) RS232 communication experiment

(6) 4 path A/D conversion experiment

(7) 4 path D/A conversion experiment

(8) Light coupling relay driving experiment

(9) Temperature acquisition experiment

(10) Traffic lights demo experiment

(11) Star delta control demo experiment

(12) Traffic lights simulation experiment

(13) Liquid mixing process experiment

2) experiment box expansion experiment project

(1)LCD1602(parallel interface) LCD screen display experiment

(2)LCD1602(series interface)LCD screen display experiment

(3)4x3 keyboard input experiment

(4)TFT touch screen display experiment

(5)Step motor drive experiment

(6)DC motor drive speed measurement experiment

(7)Steering engine drive experiment
