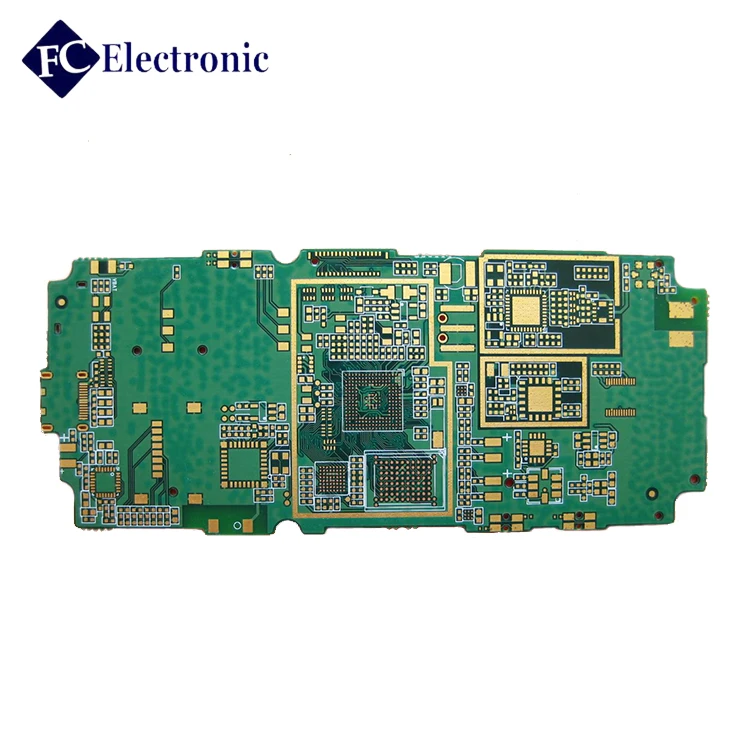

Печатная плата мобильного
- Категория: Многослойные печатные платы >>>
- Поставщик: Shenzhen Fulltronics Technology Co., Ltd. [Guangdong,China]Shenzhen Fulltronics Technology Co., Ltd. [Guangdong,China]Shenzhen Fulltronics Technology Co., Ltd.Shenzhen Fulltronics Technology Co., Ltd. [Guangdong,China]Shenzhen Fulltronics Technology Co.,
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-18-2025 | 9.5 $* | 9.13 $* |
| Jul-18-2025 | 7.0 $* | 7.52 $* |
| Jun-18-2025 | 9.62 $* | 9.66 $* |
| May-18-2025 | 9.1 $* | 9.36 $* |
| Apr-18-2025 | 7.1 $* | 7.31 $* |
| Mar-18-2025 | 9.66 $* | 9.69 $* |
| Feb-18-2025 | 8.75 $* | 8.8 $* |
| Jan-18-2025 | 8.73 $* | 8.40 $* |
Характеристики
Описание продукта:
Наша производственная мощность
| PCB плата | Объем производства |
| Количество слоев | 1 -- 20L |
| Материал основы | FR4, High-TG FR4, CEM3, алюминий, высокая частота (Rogers, Taconic, Aron, PTFE, F4B) |
| Толщина материала (мм) | 0,40, 0,60, 0,80, 1,00, 1,20, 1,50, 1,60, 2,0, 2,4, 3,2 |
| Максимальный размер платы (мм) | 1200x400mm |
| Допустимая погрешность по контуру платы | ± 0,15 мм |
| Толщина платы | 0,4 мм-3,2 мм |
| Допуск по толщине | ± 8% |
| Минимальный производственная линия/Оборудование для пространства | 0,1 мм |
| Минимальное расстояние пояска металлизации | 0,1 мм |
| SMD Пайка | 0,3 мм |
| Отверстий | |
| Минимальный размер отверстия (механический) | 0,2 мм |
| Минимальный размер отверстия (лазерное отверстие) | 0,1 мм |
| Размер отверстия Tol (+/-) | PTH: ± 0,075 мм; NPTH: ± 0,05 мм |
| Допуск на расположение отверстия | ± 0,075 мм |
| Покрытие | |
| HASL/LF HAL | 2.5um |
| Иммерсионное золочение | Никель 3-7um Au: 1-5u'' |
| Отделка поверхности | HAL, ENIG, позолоченное, иммерсионное золото, OSP |
| Медь | |
| Вес Меди | 0,5 -- 6 унций |
| Цвет | |
| Паяльной маски | Зеленый, синий, черный, белый, желтый, красный, матовый зеленый, матовый черный, матовый синий |
| Шелковая ширма | Белый, черный, синий, желтый |
| Приемлемый файловый формат | Gerber файл, Powerpcb, CAD, AUTOCAD, ORCAD, P-CAD, CAM-350, CAM2000 |
| Сертификат | Рош, ISO9001, UL |
Время выполнения заказов на производство:
Время выполнения образца | Время массового производства | |
Односторонняя печатная плата | 1 ~ 3 | 4 до 7 лет |
Двустороннние платы PCB | Для детей от 2 до 5 | 7 ~ 10 |
Многослойная печатная плата PCB | 7-8 | 10 ~ 15 |
PCB и сборка | 8 ~ 15 | 15 ~ 20 с цифровым дисплеем |
Чехол для мобильного телефона печатной платы
OEM/ODM/EMS услуги для PCBA:
- PCBA, PCB плата в сборе: SMT & PTH & BGA
- Блок печатных плат и корпус дизайн
- Компоненты и привлекала третьи фирмы покупки
- Быстрое прототипирование
- Установка для литья пластика
- Металлический лист штемпелюя
- Окончательная сборка
- Тест: AOI, тест в цепи (ICT), функциональный тест (FCT)
- Таможенное оформление для импорта и экспорта материалов
Потенциала SMT
- Линии 9 (5 Yamaha, 4KME)
- Вместимость 52 миллионов человек в месяц
- Максимальный размер платы 457*356 мм. (18 ”X14”)
- Минимальный размер компонентов 0201-54 кв. Мм (0,084 кв. Дюйма), длинный разъем, CSP, BGA, QFP
- Скорость 0,15 сек/чип, 0,7 сек/QFP
Возможности-PTH
- Линии 2
- Максимальная ширина платы 400 мм
- Тип двойной волны
- Поддержка бессвинцовой линии Pbs status
- Максимальная температура 399 градусов C
- Дополнительный поток распыления
- Предварительного нагрева 3
Тип продукта
Чтобы обеспечить точное предложение, обязательно укажите следующую информацию для вашего проекта:
• Полные файлы GERBER, включая список спецификации
• Другие типы файлов (Altium, Protel, OrCAD)
• Примечания «Read Me» для дополнительной информации о изготовлении
• Количествах
• Время поворота
• "Критерий панелизации" требования
• Материалы требования
• Отделка требования
Ваш заказ будет доставлен в течение 2-24 часов, в зависимости от сложности дизайна.
AOI тестирование
Клетка для нанесения паяльной пасты на печатные платы
Проверка компонентов до 0201"
Проверка недостающих компонентов, смещение, неправильные детали, полярность
Прибор для контроля с рентгеновским излучением
Рентгеновский снимок обеспечивает проверку высокого разрешения:
Bga
Микро BGA
Чип весы пакетов
Голые доски
В связи с защитой от короткого замыкания для испытаний
Тестирование в цепи обычно используется в сочетании с AOI минимизации функциональности
Дефекты, вызванные проблемами с компонентами.
Включение питания тест
Расширенные функции тест
Флэш-устройство программирования
Функциональное тестирование
Мы закупаем материалы у оригинальной компании и дистрибьюторов.
Мы производим продукцию с помощью строгих инженерных процессов.
Мы проводим строгие проверки.
Мы отправляем товары вакуумной упаковкой, антистатической упаковкой и картонной коробкой.
1. Безопасны ли мои дизайнерские файлы, когда я отправлю их вам?
Ваши файлы находятся в полной безопасности и сохранности. Ваши файлы никогда не делятся и не будут иметь третью Партии имеют доступ к вашим файлам дизайна. Fulltronics может подписывать NDA (Неразглашение Соглашение) перед отправкой файлов.
2. Для заказов небольшого количества, вы можете произвести прототип печатных плат?
Да. Fulltronics может производить прототипы. Но чем больше количество, тем больше экономия средств.
3. Какие форматы файлов вы принимаете для PCB и сборки?
Gerber, CAM Auto CAD DXF, форматы DWG.
4. Есть ли у вас послепродажное обслуживание для ваших клиентов?
Да, в случае любых проблем с качеством компания Fulltronics будет нести ответственность за решение проблем в любое время.
