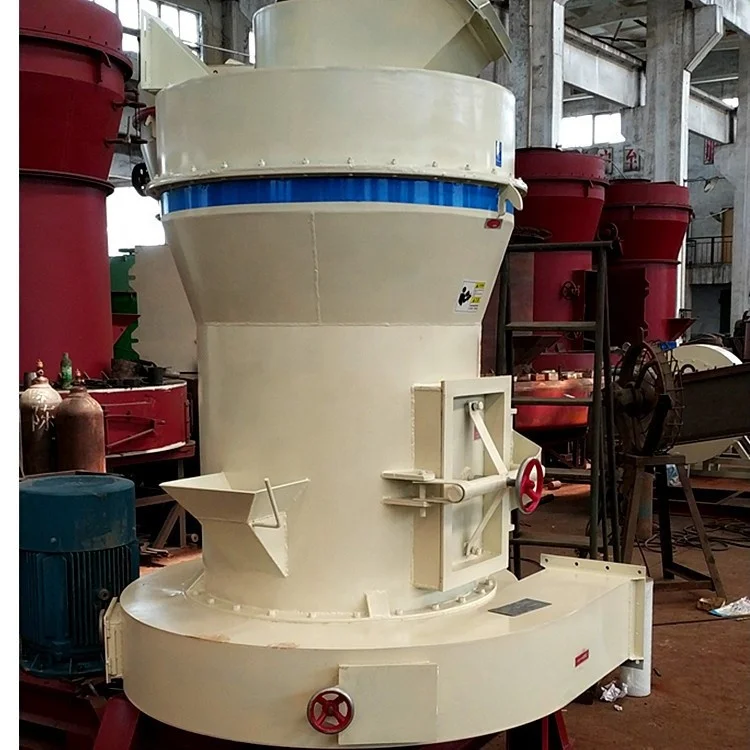

Емкость 5tph мелкошлифовальный Раймонд чаша мельница

1. Введение мелкошлифовальной мельницы raymond bowl mill

Hongke Heavy Machinery Co., ltd имеет 20 лет опыта в R & D мелкошлифовальной мельницы raymond bowl.

В последние годы компания тонкой мельницы raymond bowl mill постоянно обновляется.

Благодаря непрерывной оптимизации производительности и качества оборудование также может называться Raymond machine,

Размер продукта может быть скорректирован в диапазоне 100-325 сетки.

2. Структура мелкошлифовальной мельницы raymond bowl mill

3. Особенности мелкошлифовальной мельницы raymond bowl mill

1) вертикальная структура, небольшая площадь пола, сильная система и независимая производственная система.

2) Электрическая система принимает централизованный контроль, и шлифовальный цех может в основном осуществлять беспилотную эксплуатацию и техническое обслуживание.

4. Принцип работы мелкошлифовальной мельницы raymond bowl mill

Когда Мощность главного двигателя уменьшается редуктором и центральной осью привода и рамкой цветка сливы, закрепленной на центре вала, вращается,

Шлифовальный рулон вращается вокруг центральной оси под действием центробежной силы, а также качается параллельно вокруг вала полюса.

Шлифовальный ролик предназначен для параллельного нажатия шлифовального кольца, так что ролик и кольцо находятся в контакте друг с другом.

В то же время шлифовальный ролик вращается вокруг шлифовального валика, так что материал от лопаты может быть измельчен и заземлен в процессе.

Пульверизированный порошок Просеивается воздушным потоком воздуходувки к аналитической машине над основной рамой,

И грубая гранулярность все еще попадает в полость главного двигателя, чтобы быть перезаземленным.

Когда размер частиц до необходимого потока в циклонный коллектор, готовый продукт разряжается через порошковую выпускную трубку после сбора.

5. Технические параметры тонкой мельницы raymond bowl mill

Спецификация	6R4525	5R4119	4R3216	3R90	3R85	3R75	3R65	3R60
4R90				4R85
Размер подачи (Мм)	≤ 30	≤ 25	≤ 25	≤ 25	≤ 20	≤ 20	≤ 15	≤ 15
Размер частиц готового продукта (Мм)	0,125- 0,044	0,125- 0,044	0,125- 0,044	0,125- 0,044	0,125- 0,044	0,125- 0,044	0,125- 0,044	0,125- 0,044
Выходная мощность разного материала (T)	16-120	8-60	4-45	3-35	2-28	1,5-20	1-18	0,5-8
Скорость вращения центрального шара (Об/мин)	82	105	130	160	160	160	180	280
Диаметр измельчения кольцо (Мм)	1770	1400	1073	973	885	865	725	495
Диаметр измельчения ролик (Мм)	450	410	320	300	270	260	210	140
Высота измельчения ролик (Мм)	250	190	160	160	150	150	150	100
Главный двигатель	Y315m- 4-132	Y280s- 4-75	Y225s- 4-37	Y225m- 8-30	Y225m- 8-22	Y225s- 8-18,5	Y200L- 8-15	Y160m- 6-7,5
Мотор для винтилятор	Y315m- 4-132	Y250m- 4-75	Y200L- 4-37	Y180m- 4-22	Y160L- Американские размеры 4-15	Y160L- Американские размеры 4-15	Y160m- От 4 до 11 лет	Y132s- 2-5,5
Анализатор двигателя	Y160m- От 4 до 11 лет	Yc200- 4B-7.5	Yc120- 4a-5.5	Y112m- 6-2,2	Y112m- 6-2,2	Y112m- 6-2,2	Y112m- 6-2,2	Y90L- 6-1,1

6. Аксессуары мелкошлифовальной мельницы raymond bowl mill

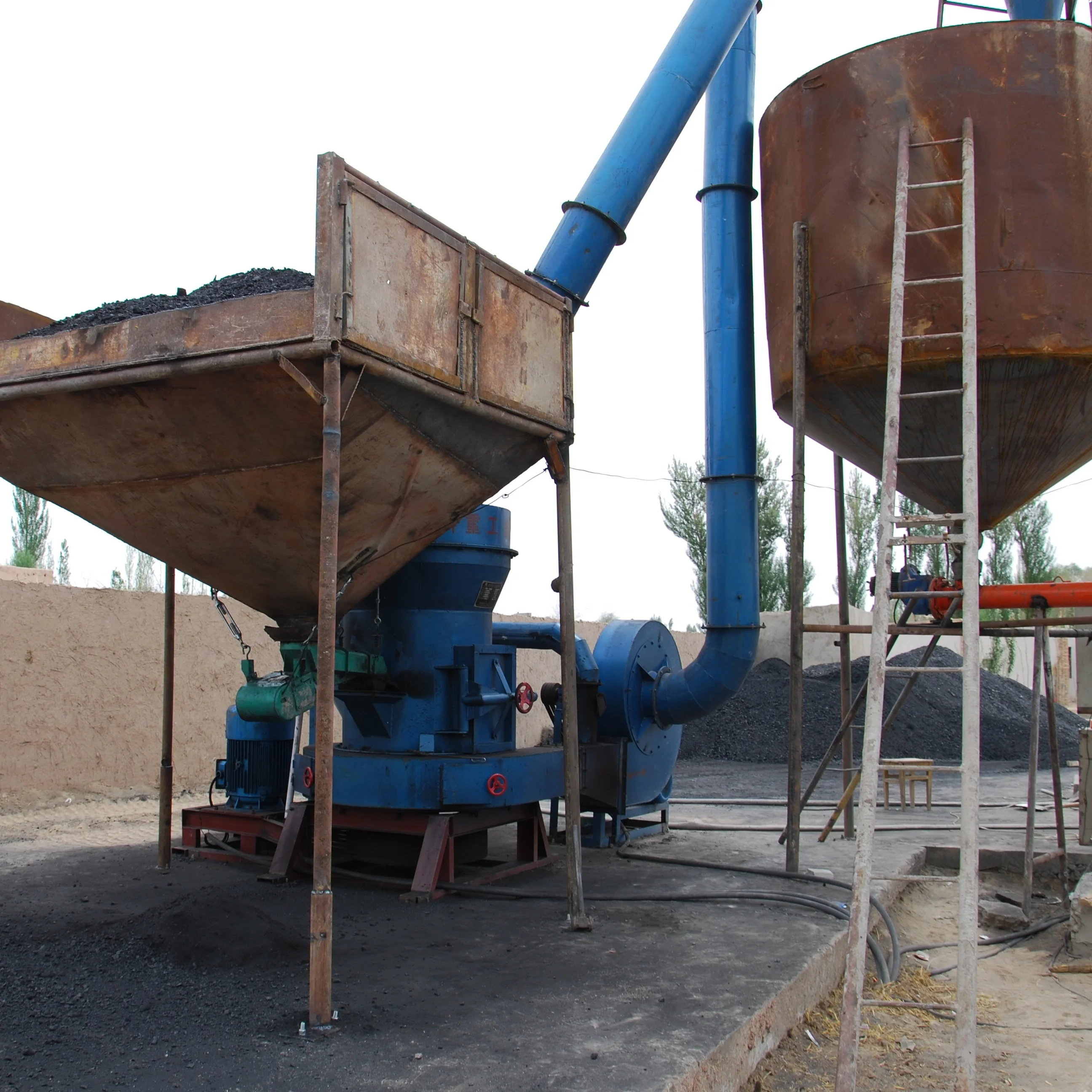

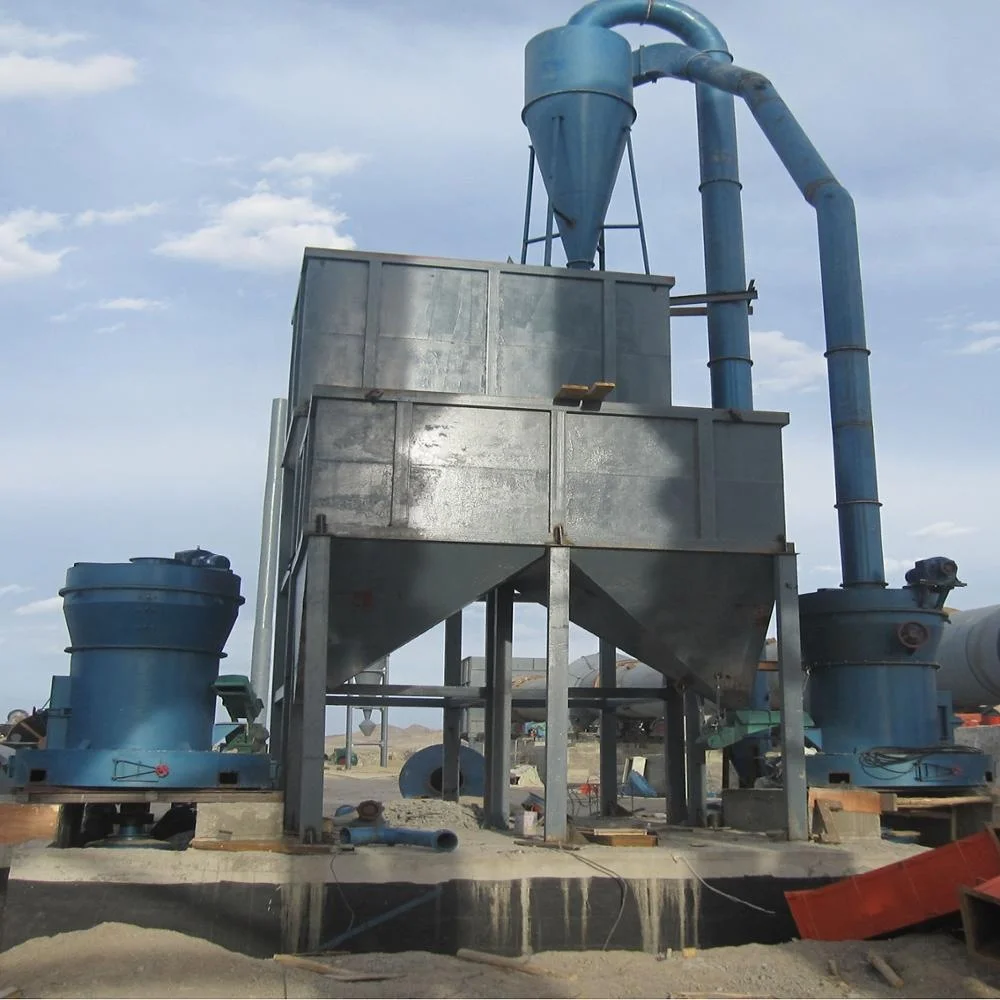

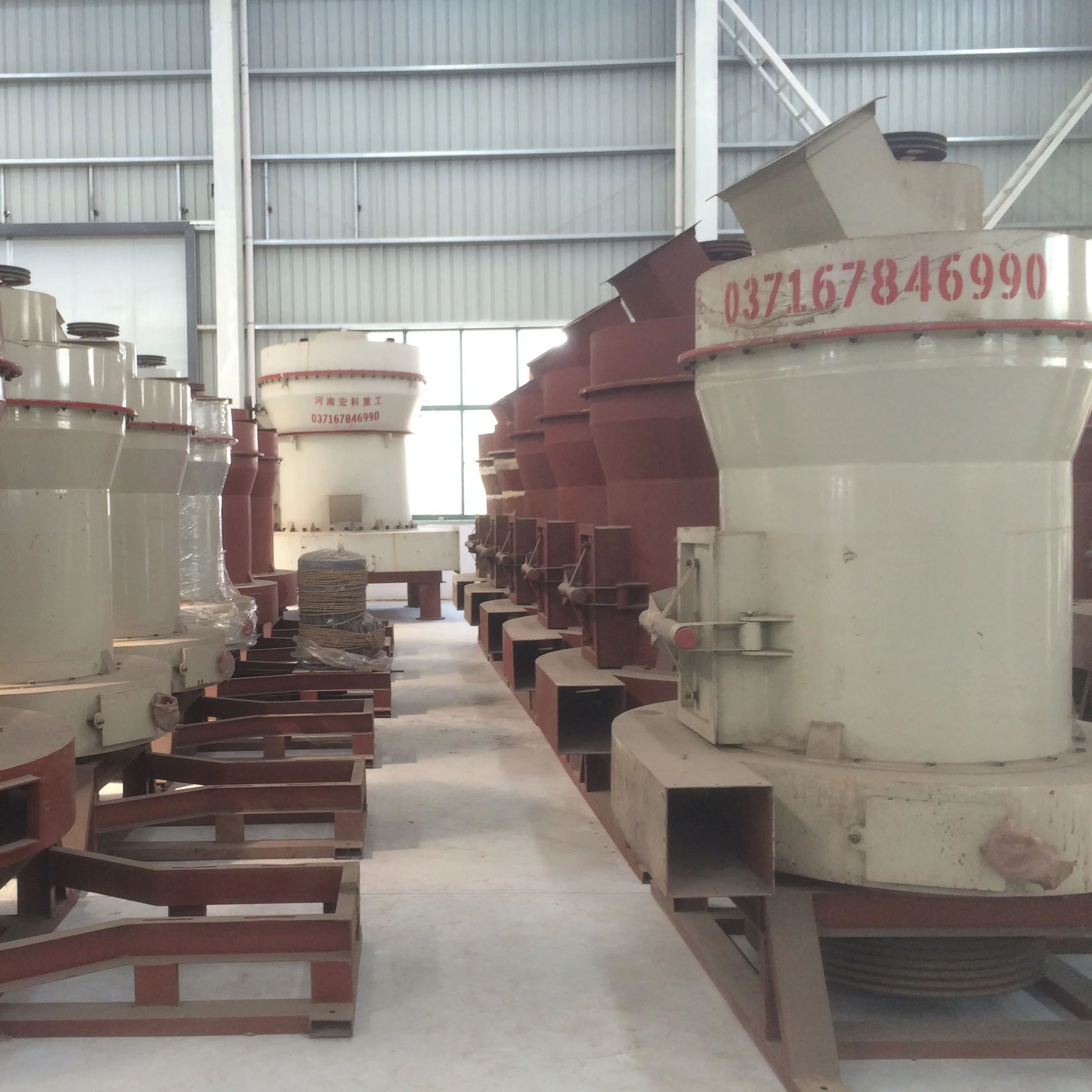

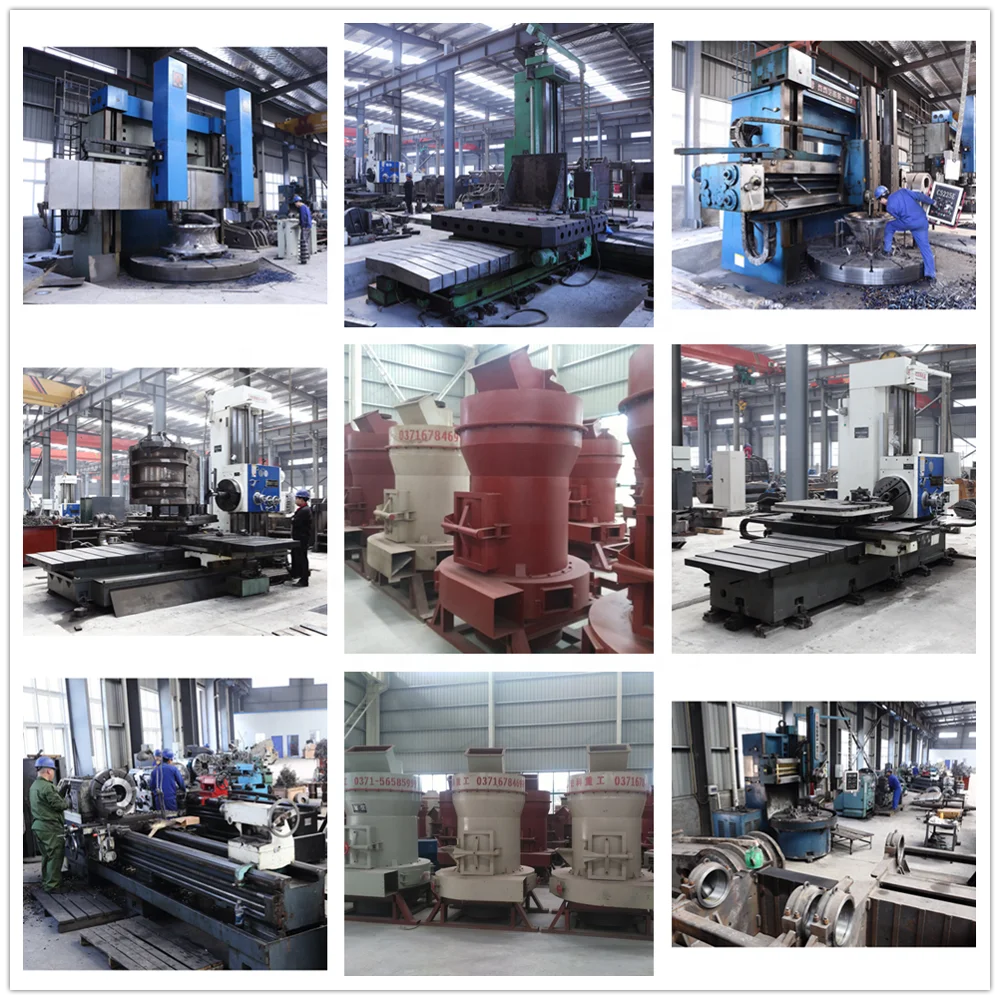

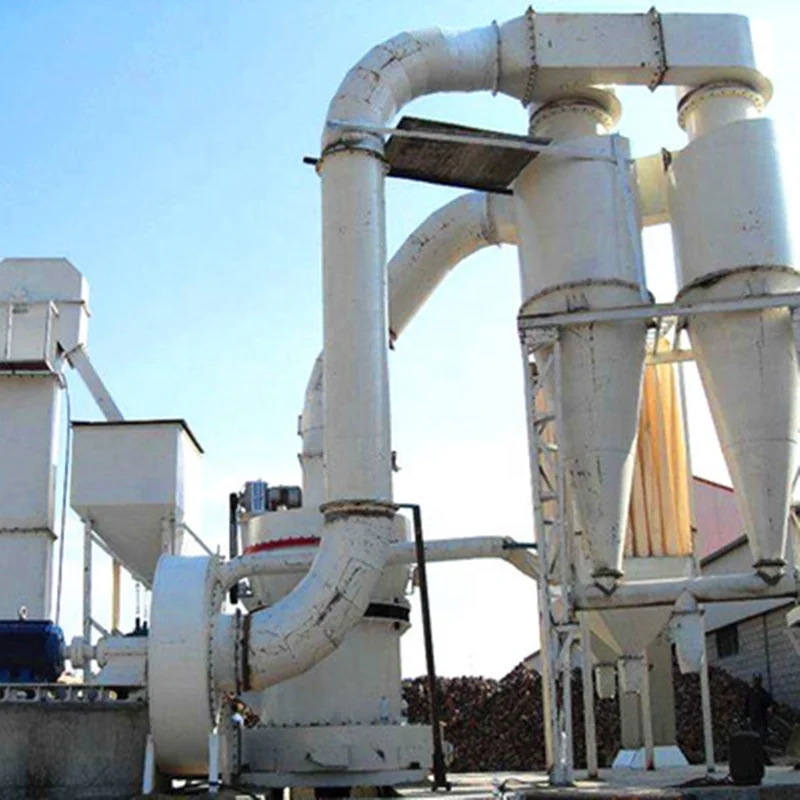

7. Заводские фотографии мельницы для мелкого помола raymond bowl mill
