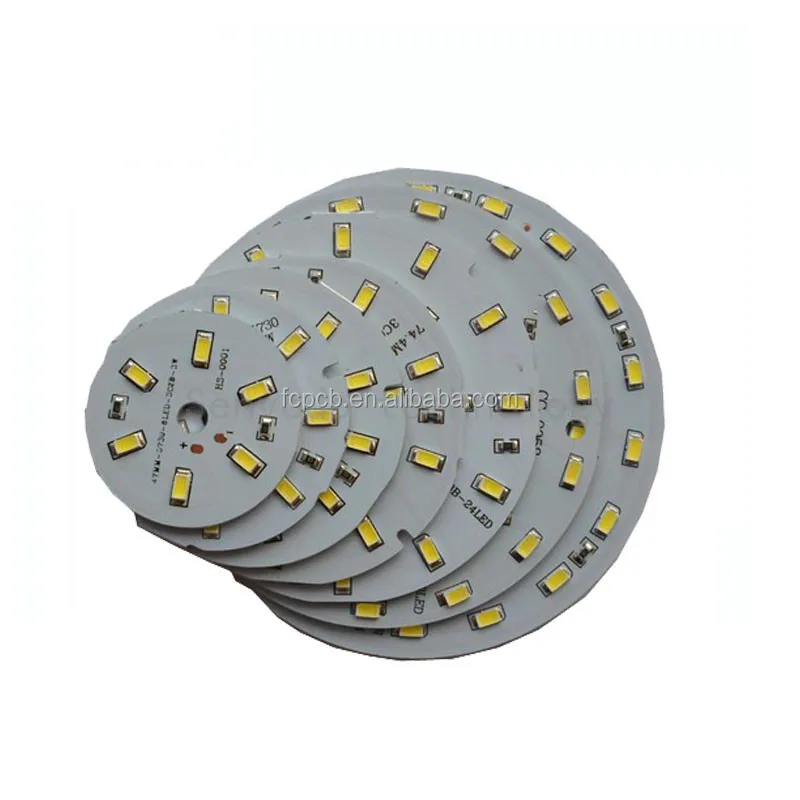

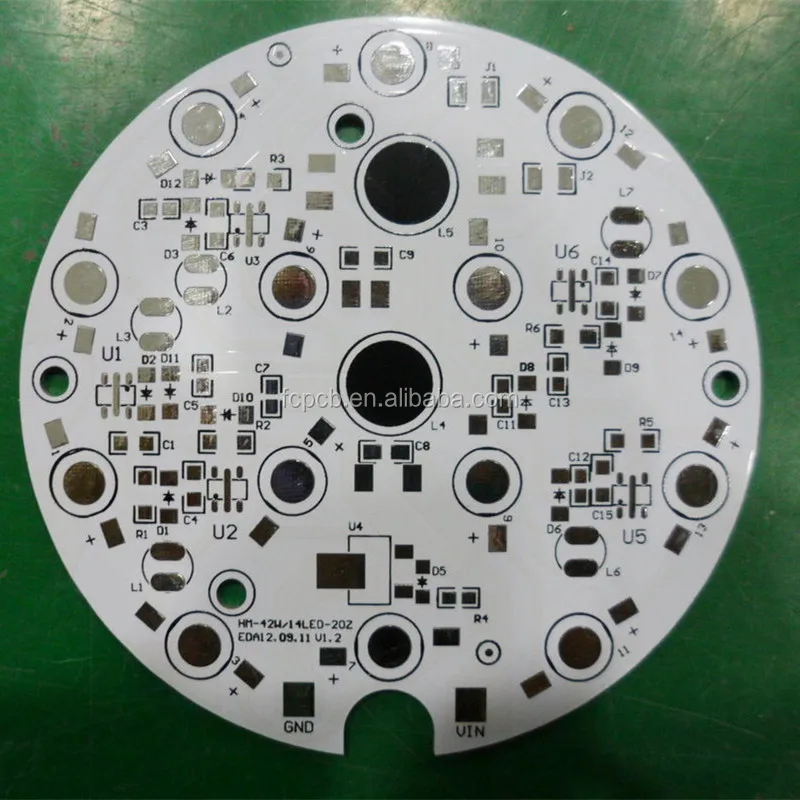

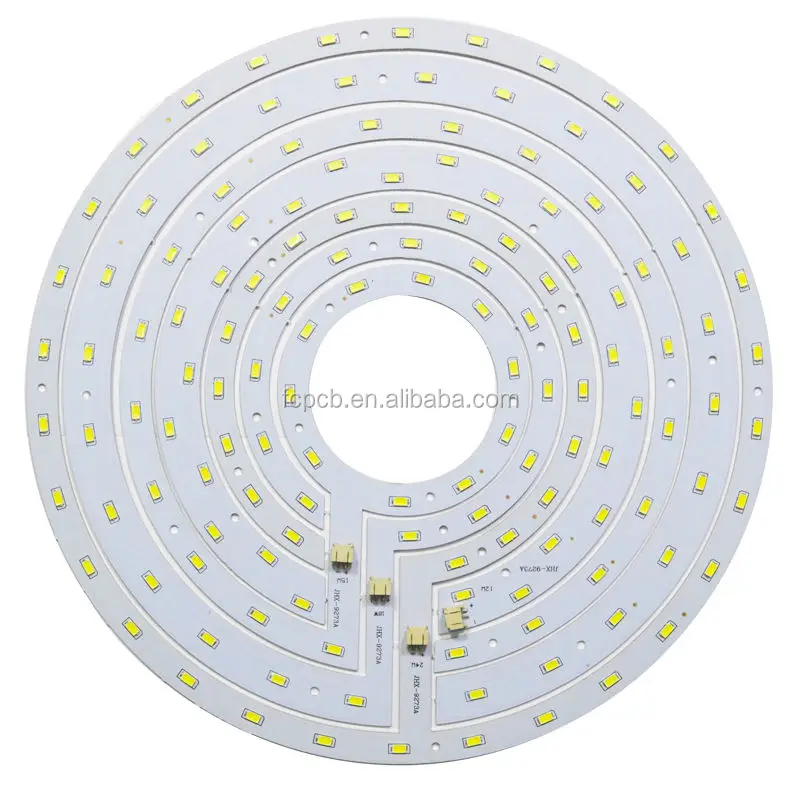

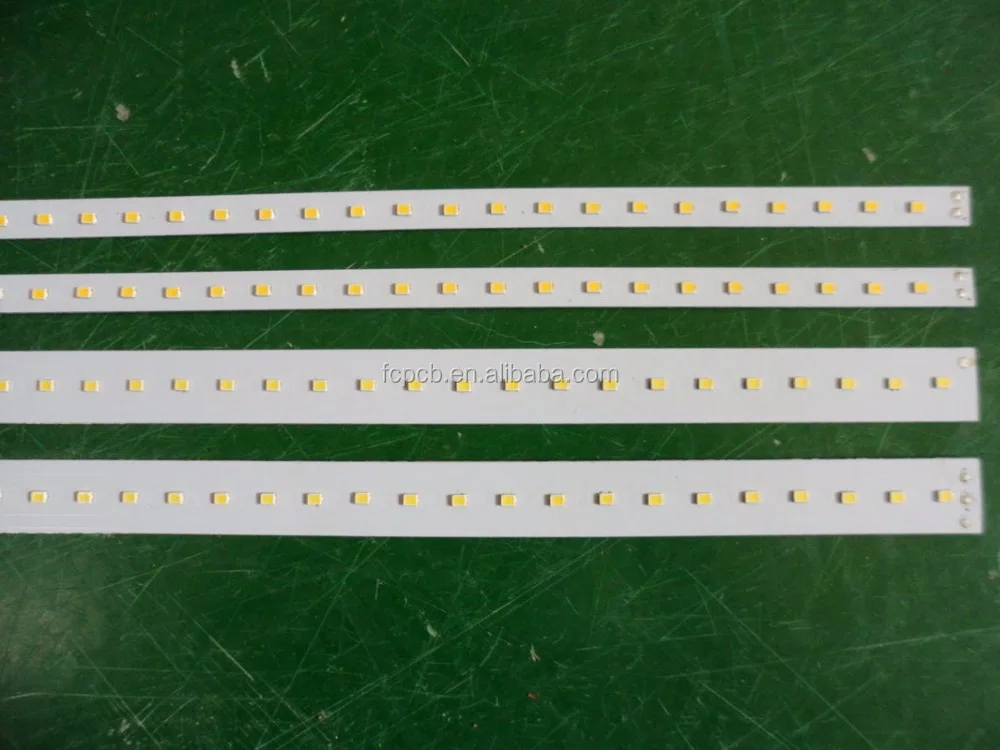

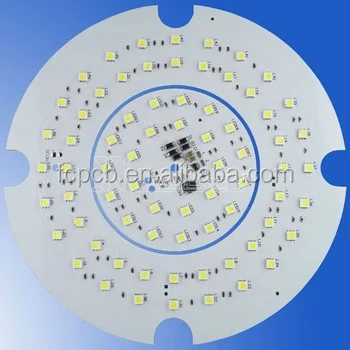

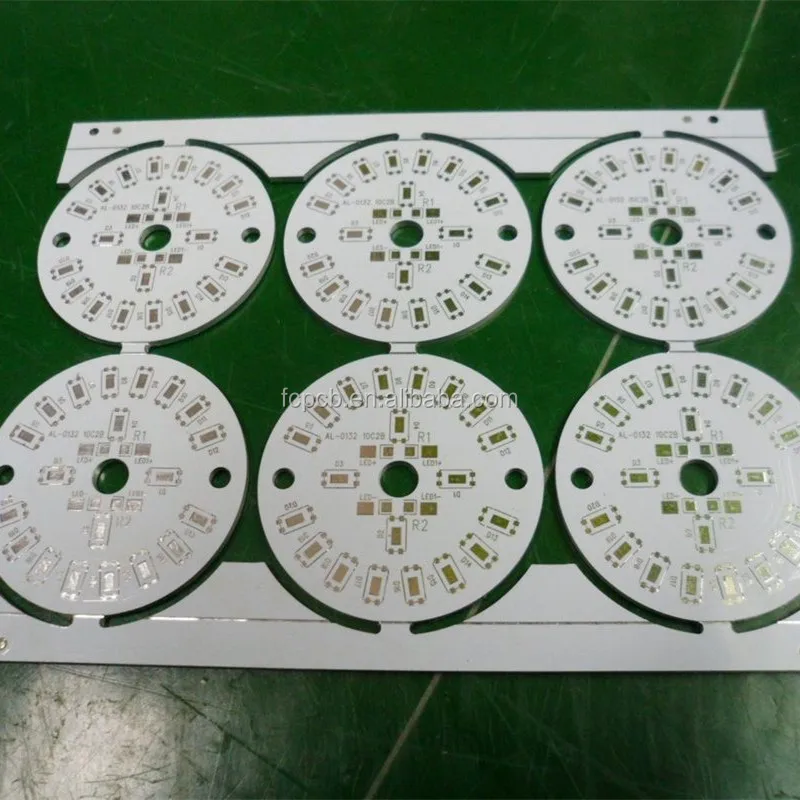

PCB Производитель для заказных алюминиевых печатных плат светодиодные лампы с хорошим качеством

FC Electronics обеспечивает изготовление прототипов печатных плат и производство печатных плат без ограничений! Мы производим широкий спектр алюминиевых печатных плат, которые используются в светодиодных технологиях

Слой стек:
1. Монтажный слой: эквивалент обычногоПечатная плата, Толщина меди от 1 унции до 4 унций.
2. Изоляционный слой: изоляция-это слой теплоизоляционного материала с низкой термостойкостью. Толщина: от 0,003 до 0,006 дюймаАлюминиевая печатная платаОсновной технологии.
3. Слой на основе: металлическая подложка, обычно алюминий или медь могут быть выбраны.

Технические данные:

	Возможности
Тип продукта	Al одетый PCB 1 слой ~ 2 слоя
Максимальный размер панели	20 "* 24" (1170 мм * 600 мм)
Толщина меди	0,5 oz, 1oz, 2oz, 3oz и 4 унции
Прибор для тестирования диэлектрической толщины (Подложка)	0,05 мм, 0,075 мм, 0,1 мм, 0,15 мм, 0,2 мм
Субстрат толщина ядра	0,4 мм, 0,6 мм, 0,8 мм, 1,0 мм, 1,2 мм, 1,5 мм, 2,0 мм, 3,0 мм и 3,2 мм
Толщина ПП в уплотненном состоянии	0,4 мм до 4,0 мм
Допуск по толщине	+/-10%
Обработка алюминия	Доступно сверление, нарезание резьбы, фрезерование, маршрутизация, штамповка, разрывная вкладка
Минимальный размер отверстия	0,25 мм
Макс. Рабочее напряжение	2,5 kVDC (0,075 мм диэлектрик), 3,75 kVDC (0,15 мм диэлектрик)
Мин. Ширина дорожки	0,2 мм (8mils)
Мин. Монтаж грунтозацепов разрыва	0,2 мм (8mils)
Мин. Шаг прокладки SMD	0,2 мм (8mils)
Поверхностная обработка	HASL, HASL Leadfree, Immersion gold, Flash gold, OSP
Маска припоя Цвет	Белый, черный, другие доступны
Легенда цвет	Черный, белый, другие доступные
Етест	Да
По ограничению на использование опасных материалов в производстве	Да
Эталона	IPC-A-600G класс 2
Специальные отверстия	Облицовка, отверстия для чашки
Ввод данных	Gerbers, AutoCad, Cam350, PROTEL 99SE,PROTEL DXP, Питание PCB,ODB +.(TGZ)

Подробная информация об изделии:
Преимущество:Высокая теплоотдача, электромагнитное экранирование, высокая механическая прочность, отличная производительность обработки.
Применение:Продукты применяются для широкого спектра высокотехнологичных отраслей, таких как: LED, телекоммуникации, компьютерное применение, освещение, игровая машина, Промышленный контроль, мощность, автомобильная и высококлассная Бытовая электроника, И так далее.

Время выполнения заказа:

	Время выполнения образца	Время массового производства
Односторонняя печатная плата	1 ~ 3	4 до 7 лет
Двустороннние платы PCB	Для детей от 2 до 5	7 ~ 10
Многослойная печатная плата PCB	7-8	10 ~ 15
PCB и сборка	8 ~ 15	15 ~ 20 с цифровым дисплеем

Требования к цитате для PCB и PCB сборки:
-Файл Gerber и список Bom;
-Количество;
-Технические требования для ссылки;
-Четкие фотографии образцов PCB или PCB сборки, если есть возможность.
-Метод проверки сборки печатных плат.

Мы приобретаем материал у оригинальной компании.

Мы производим продукцию по строгим инженерным процессам.

Мы отправляем продукты вакуумной упаковкой и картонной коробкой.

Мы всегда стараемся сделать все возможное! Таким образом, мы победим, и мы доберемся до него! Попробуйте поработать с нами!
