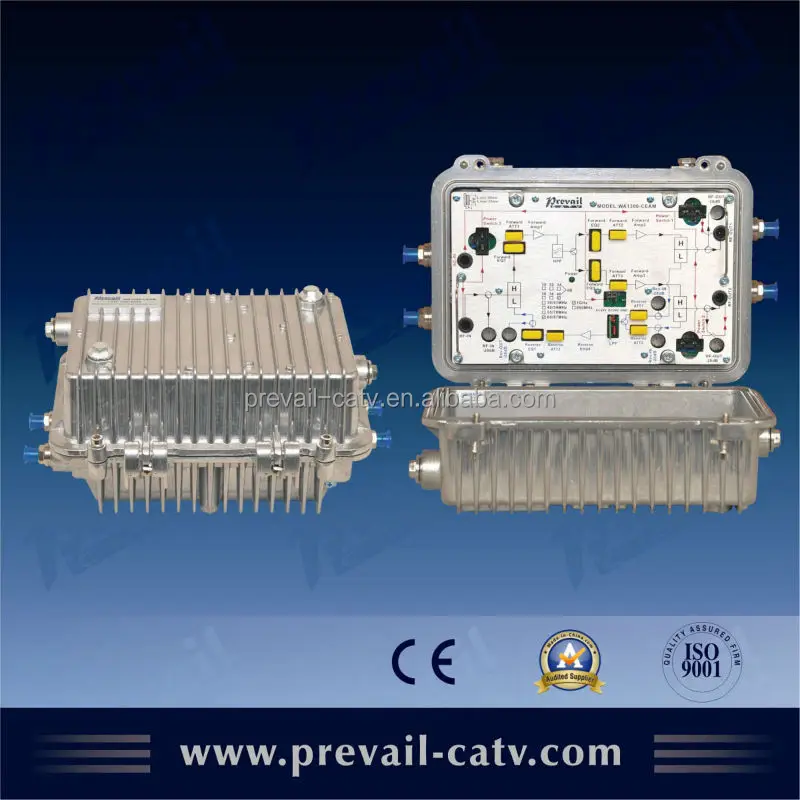

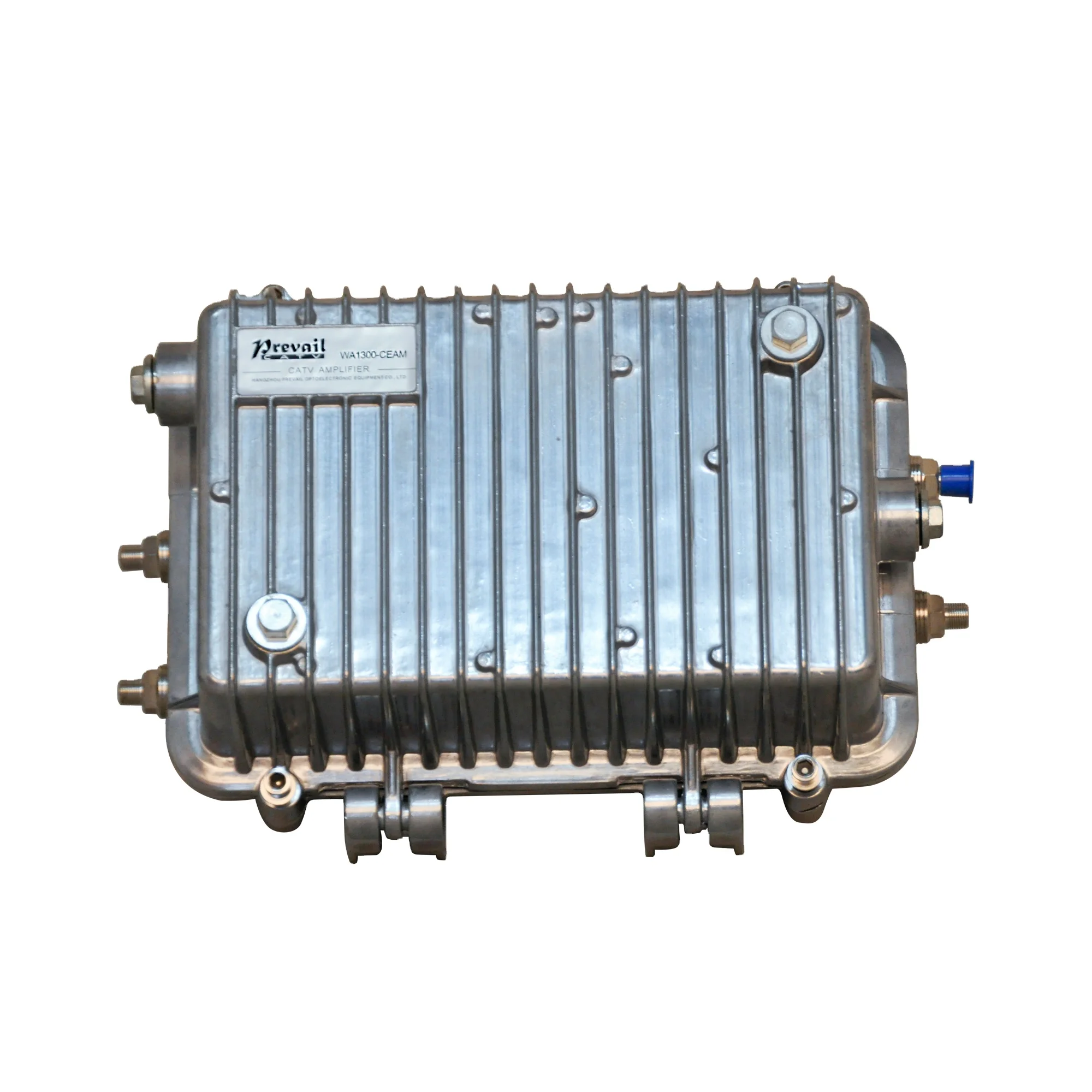

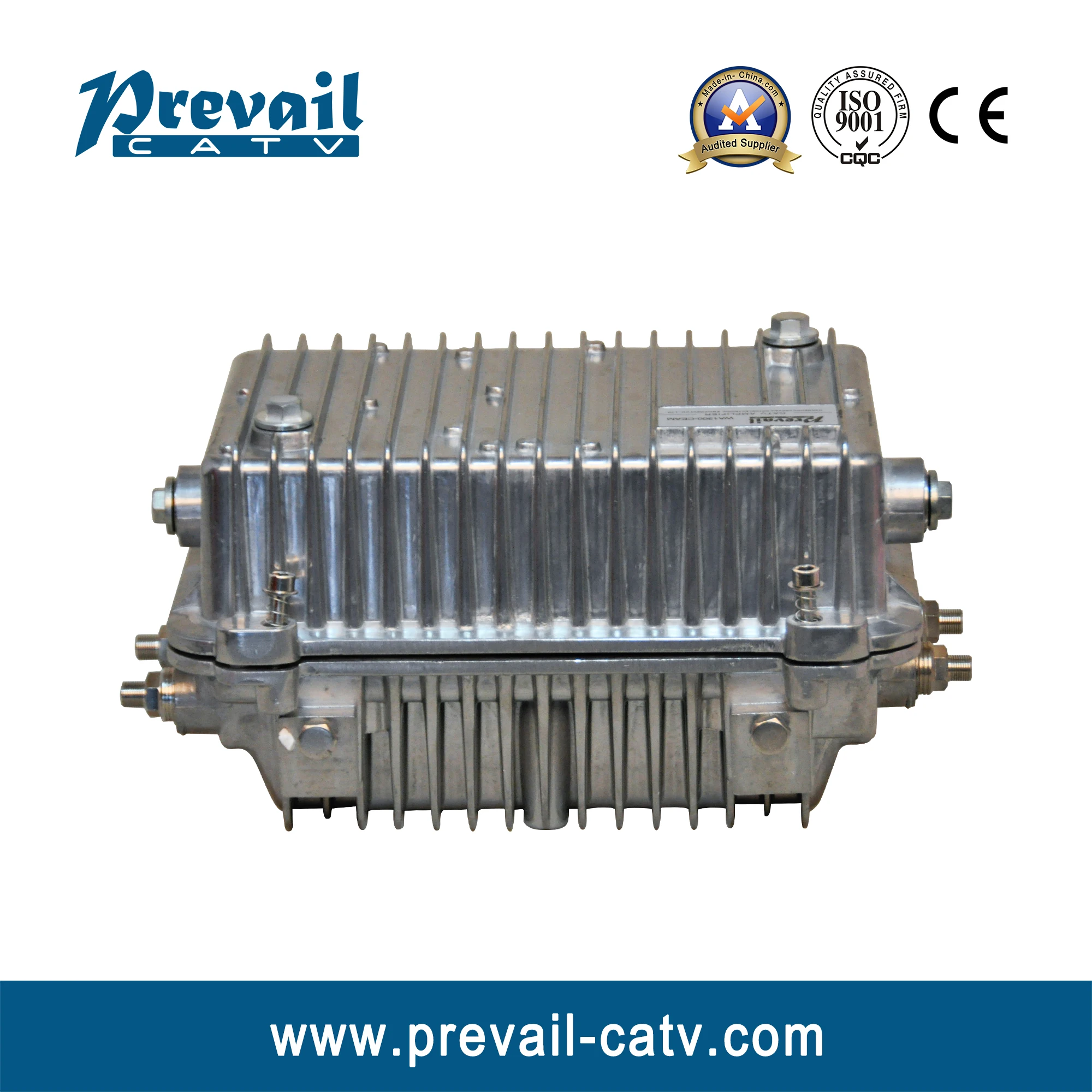

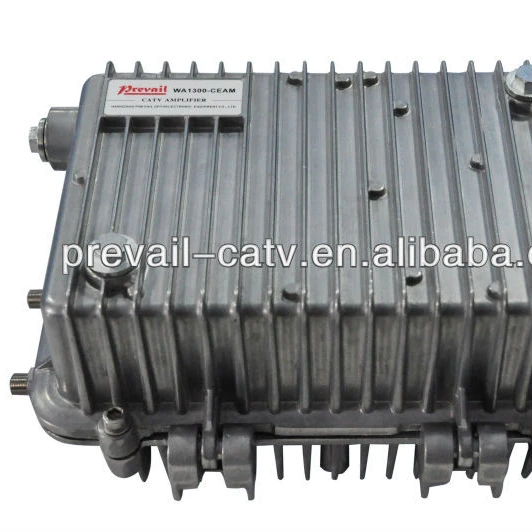

Catv 1GHz наружный двунаправленный магистральный усилитель

Описание и отзывы

Трекер стоимости

Характеристики











Performance Characteristics

n The forward path preceding stage adopts the newest high index imported low noise push-pull amplifier module or GaAs push-pull module, output stage adopts the newest high index imported power doubly amplifier module or GaAs amplifier module. The nonlinear index is good and output level is more stable. The return path adopts the newest high index imported return dedicated amplifier module. The distortion is low and the signal to noise ratio is high.

n It is more convenient to debug because of the plug-in duplex filter, plug-in fixed (or adjustable) equalizer and attenuator, and the scientific and reasonable on-line detection ports.

n The equipment can long time continuous work steadily under outdoor bad environmental condition. Because of the aluminum waterproof housing, high reliability switching power supply and strict lightning protection system.

n The shell adopts embedded modular design; equipment maintenance, replacement, and debugging are convenient.







Performance Parameters

Item	Unit	Technical Parameters
Forward Path
Frequency range	MHz	47/54/85-862/1003
Rated gain	dB	30	34	36		38	40
Minimum full gain	dB	≥30	≥34	≥36		≥38	≥40
Rated input level	dBμV	72
Rated output level	dBμV	108
Flatness in band	dB	±0.75
Noise figure	dB	≤10
Return loss	dB	≥16
Attenuation	dB	1-18 (Fixed insert,1dB stepping)			According to user requirements
Equilibrium	dB	1-15 (Fixed insert,1dB stepping)
C/CTB	dB	65			Test condition: 79 channels signal, output level: 85MHz/550MHz/860MHz. 99dBuV/105dBuV/108 dBuV
C/CSO	dB	63
Group delay	ns	≤10  (112.25 MHz/116.68 MHz)
AC hum modulation	%	< 2%
Gain stability	dB	-1.0 ~ +1.0

Return Path
Frequency range	MHz	5 ~ 30/42/65
Rated gain	dB	≥20
Minimum full gain	dB	≥22
Maximum output level	dBμV	≥ 110
Flatness in band	dB	±0.75
Noise figure	dB	≤ 12
Return loss	dB	≥ 16
Carrier to second-order inter-modulation ratio	dB	≥ 52	Test Condition: Output level  110dBuV, test points: F1=10MHz,f2=60MHz,f3=f2-f1=50MHz
Group delay	ns	≤ 20 (57MHz/59MHz)
AC hum modulation	%	< 2%
General Performance
Characteristic impedance	Ω	75
Test port	dB	-20±1
Power supply voltage	V	A:AC (135 ~ 250) V;B:AC(35 ~ 90) V
Impulse withstand voltage(10/700μs)	kV	> 5
Power consumption	W	29
Dimension	mm	295 (L) × 210 (W) × 150 (H)





*Note: Different modules, different parameters.





 Block Diagram



##
