JM типы моторных соединений для станка с

Описание и отзывы

Трекер стоимости

Характеристики

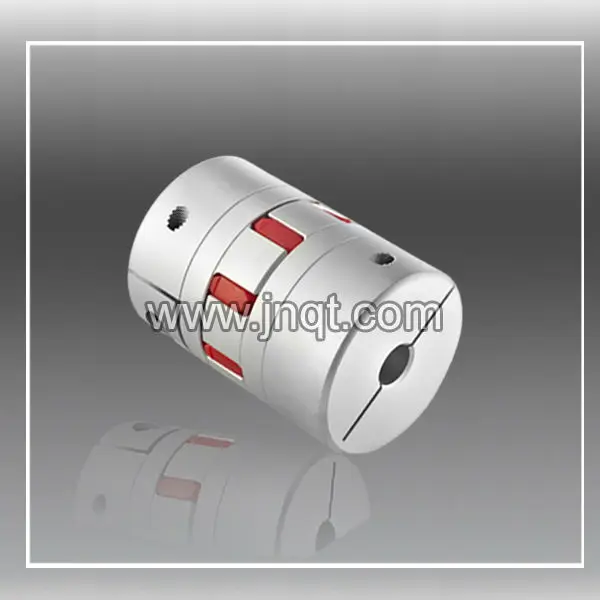

Муфта двигателя cnc (серия HRC) R + W муфта KTR муфта



Добро пожаловать, чтобы связаться с соединительными муфтами золотого моста, оставив сообщение ниже или отправить запросАллен (at) jnjqt.comДля получения дополнительной информации

Ваш ответ на вопросы ниже поможет нам решить наиболее подходящую Вам модель как можно скорее.





1. Вы ищетеJM1Тип илиJM2Тип?







2. какой размер внешнего диметра соединения?







3. какой размер и Длина внутреннего отверстия соединения?







4. Что такое соединительный материал (АлюминийИлиИз нержавеющей стали)?





Особенности:

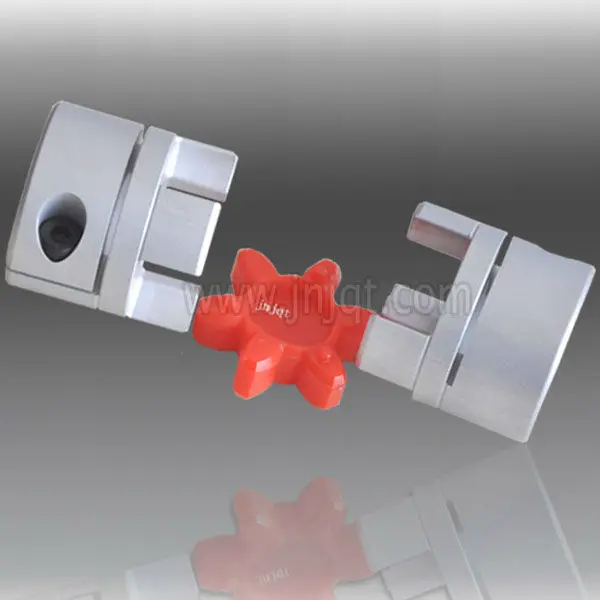

1. Соединение, собранное путем нажатия полиуретановой втулки в ступицы с обеих сторон

2. может поглощать вибрацию параллельно, угловые расхождения и конец вала

3. Сопротивление маслу и электрической изоляции

4. идентичные вращательные характеристики по часовой стрелке и против часовой стрелки

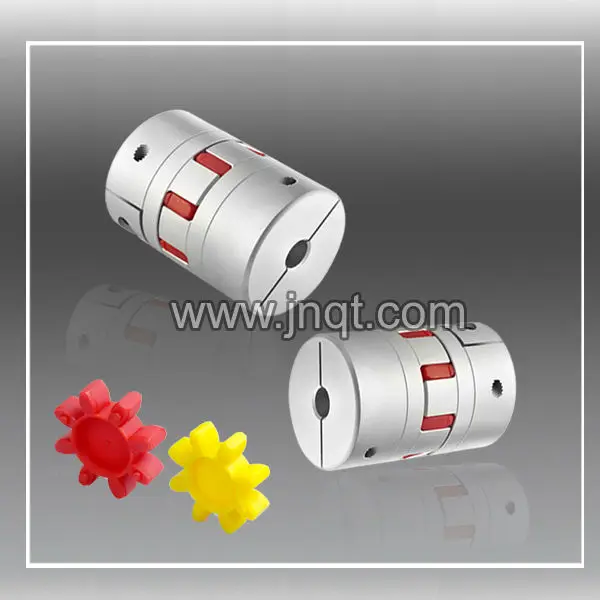

5. Доступны три различных твердости рукава

6. Гибкая муфта
7. ISO 9001: 2008 qaulified
8. Сделано для рисования заказ
9. Быстрая доставка и ответ

10. Тип зажима

Параметры:

Модель	Внутренний диаметр		D (Мм)	L (Мм)	Номинальный вращающий момент (N.М)	Максимальная крутящего момента (Н. м)
	Dmin	Dmax
JM2-25	4	12	25	34	5,0	10,0
JM2-30	6	16	30	35	7,4	14,8
JM2-40	10	24	40	66	9,5	19,0
JM2-55	12	28	55	78	34	68
JM2-65	14	38	65	90	95	190
JM2-80	24	45	80	114	135	270
JM2-95	30	55	95	126	230	460
JM2-105	35	60	105	140	380	760
Модель	Разрешенной скорости (Об/мин)		Радиальное отклонение (М. М)		Угловой Смещение (°)	Ось Смещение (мм)
JM2-25	17000		0,02		1,0	+ 0,60
JM2-30	12000		0,02		1,0	+ 0,60
JM2-40	10000		0,02		1,0	+ 0,80
JM2-55	8000		0,02		1,0	+ 0,80
JM2-65	6000		0,02		1,0	+ 0,80
JM2-80	4600		0,02		1,0	+ 1,00
JM2-95	3800		0,02		1,0	+ 1,00
JM2-105	3400		0,02		1,0



Муфта производственный процесс
