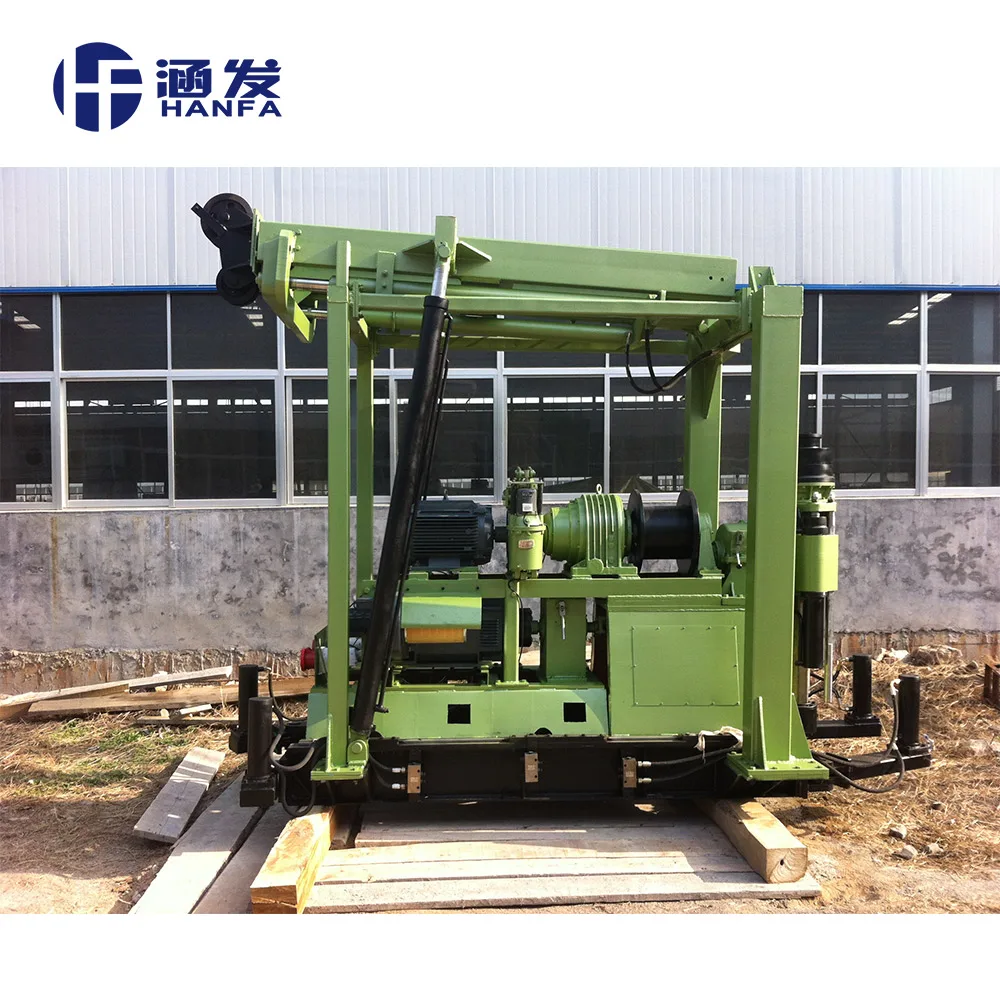

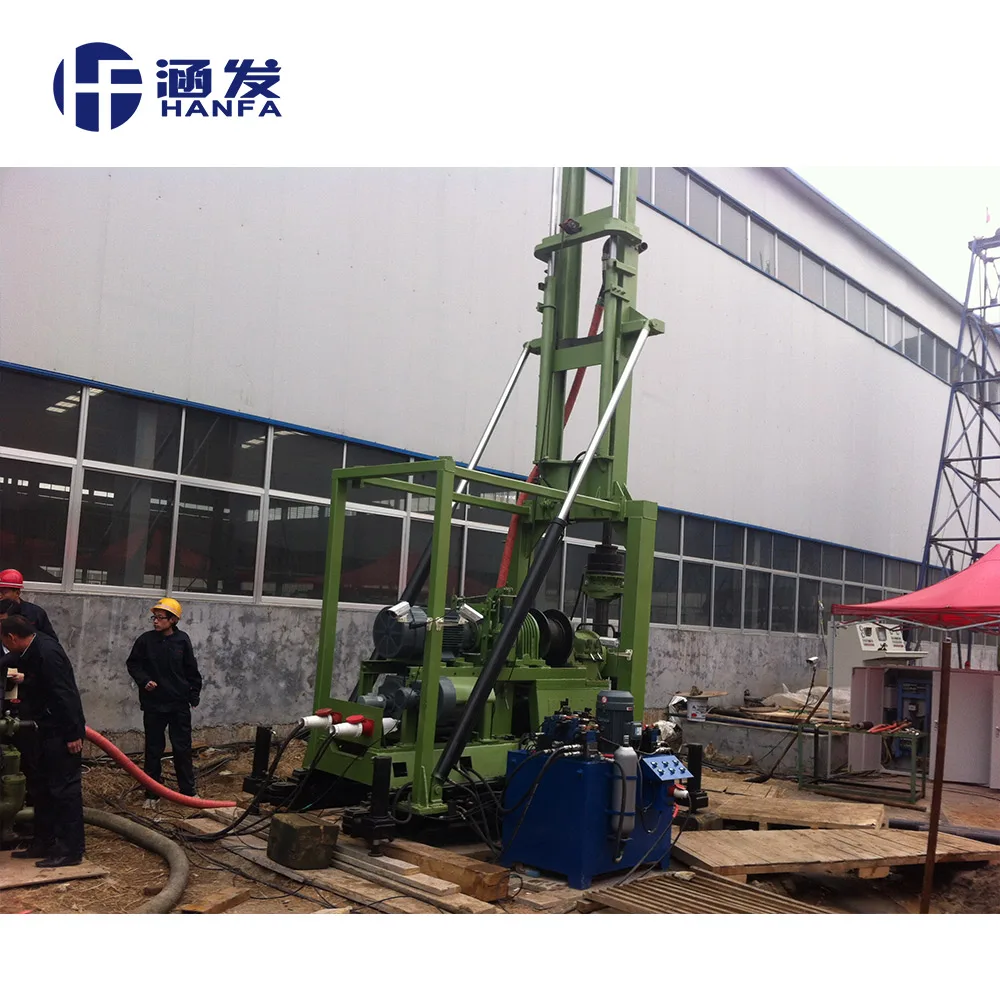

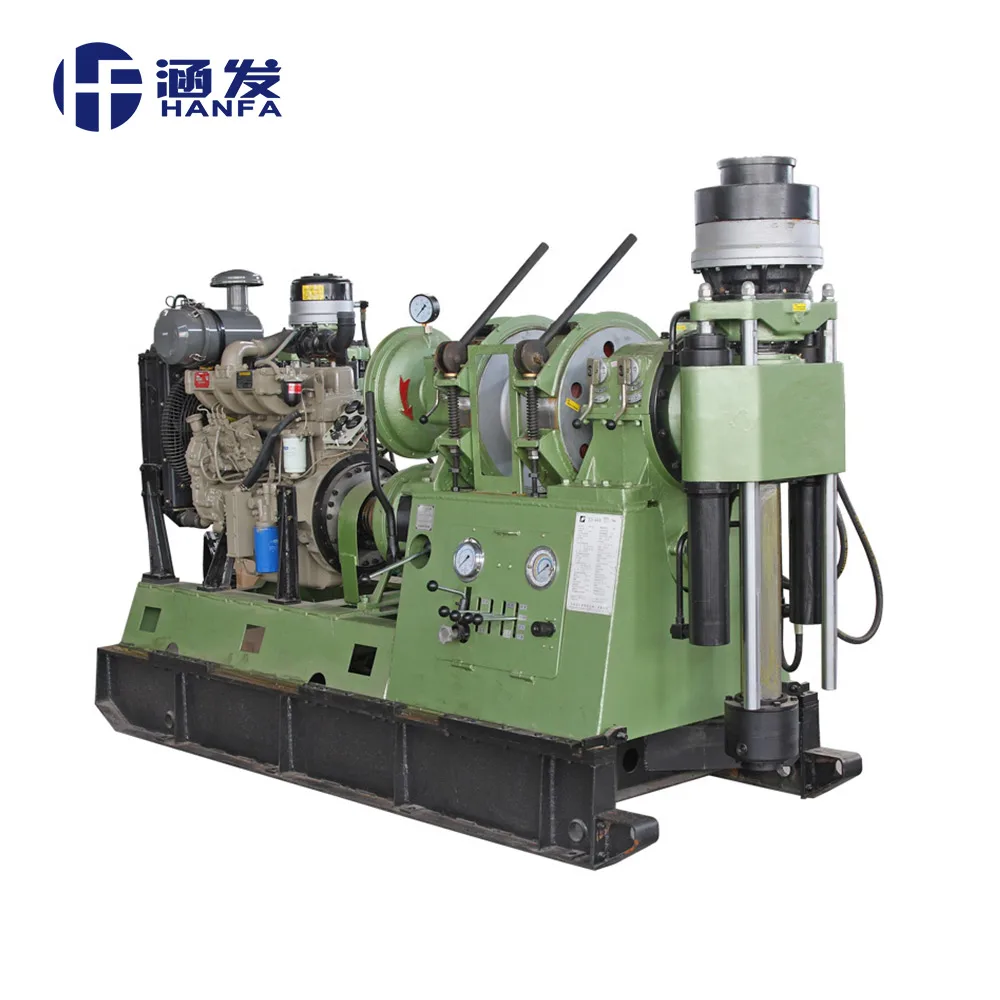

360 градусов Угол Бурения HF-44A природный газ горная буровая установка


I. Общие сведения

HF-44A буровая установка, новый тип продукта с увеличенной емкостью, является своего рода гидравлическим приводом, шпинделем, алмазным сверлом, сверлом малого диаметра с достаточно мощной силой сверления. Он в основном подходит для разведки металлической или неметаллической твердой минеральной руды. Широко применяется в буровых коронках с алмазным или твердым вольфрамовым твердосплавным наконечником и алмазным наконечником в области геологии, металлургии, угольной шахты, гидрологического и инженерного бурения. Также может использоваться в областях поверхностной зоны

Добыча нефти и природного газа, вентиляция шахт и сброс воды для горизонтального бурения, а также строительство фундаментных свай большого диаметра. Это в разумной структуре, легкий вес, мощная емкость, многократное использование, стабильная производительность, высокая ответственность и высокая стандартизация и обобщение.

1) бурения керна



Шпиндель сверлильного станка сорта		Шпиндель сверлильного станка типа	Глубина сверления
Сверлильный стержень Сделано в Китае	Пластический строгальный станок внутри и снаружи	Dia43×6mm (1,69 × 0,24 дюйма)	1400 м (4592 футов)
		Dia54×6 мм (2,13 × 0,24 дюйма)	1000 м (3280 футов)
		Dia67×6 мм (2,64 × 0,24 дюйма)	830 м (2722 футов)
	Утолщенный внутренний	Dia50×5. 5 мм (1,97 × 0,22 дюйма)	1300 м (4264 футов)
		Dia60×6 мм (2,36 × 0,24 дюйма)	950 м (3116 футов)
	Извлечения сердечник   Провод линия	Dia55.5 квт×4. 73 мм (2,19 × 0,19 дюйма)	1400 м (4592 футов)
		Dia71×5 мм (2,80 × 0,20 дюйма)	1000 м (3280 футов)
		Dia89×5 мм (3,50 × 0,20 дюйма)	800 м (2624 футов)
DCDMA (Алмазное сверло Производитель ассоциации) Сделано Шпиндель сверлильного станка	Утолщенный внутренний	BW	1250 м (4100 футов)
		Масса нетто	1000 м (3280 футов)
		HW	660 м (2165 футов)
	Извлечения сердечник   Провод линия	BQ	1400 м (4592 футов)
		NQ	1100 м (3608 футов)
		HQ	750 м (2460 футов)

2. сверлильный Ангел ~ от 0 до 360 °



3. Мощность двигателя
Производительный электромотор	Y225S ~ 4	37KW (49.62HP)	1480 оборот в минуту (r/min)
Дизельный двигатель	Детали двигателя Deutz F6L 912	82KW (110HP)	1500 оборот в минуту (r/min)



4. ротатор

Тип: подача с двойным гидравлическим давлением масляные цилиндры, вращающаяся механически. Шпиндель I.D ~ 93 мм (3,66 дюйма)

Скорость вращения шпинделя:



Скорость передачи энергии (об/мин)	1480 (для бурения керна)
Положительная низкая скорость (об/мин)	83, 152, 217, 316
Высокая скорость (об/мин)	254, 468, 667, 970
Отрицательная скорость (об/мин)	67, 206



Макс. крутящий момент шпинделя ~ 3,2 кН · м (2358 lbf · ft)



Ход шпинделя ~ 600 мм (23,62 дюйма)

Макс. Сила Подъема шпинделя ~ 120 кН (26976 лбф)

Макс. Тяга шпинделя ~ 90 кН (20232 лбф)

5. Таль

Форма планетарной передачи



Диаметр проволоки ~ 17,5 мм (0,69 дюйма) или 18,5 мм (0,73 дюйма)



Вместимость, бочки для веревки (170 kg/mm2 эквивалентно 241839 lb/inch2) ~ (17,5 мм стальной трос) 110 м (360,8 футов)

(18,5 мм стальной трос) 90 м (295,2 футов) Максимальная сила подъема (одиночный трос) ~ 45 кН (10116 лбф)

Скорость подъема троса



Мощность eng скорость 1000об/мин 0,47; 0,86; 1,22; 1,78 (м/с; 1,54; 2,82; 4,00 футов/сек) мощность eng скорость 1500об/мин 5,84; 0,70; 1,29; 1,84; 2,68 м/с (2,30; 4,23; 5,90; 8,79 футов/с) мощность eng скорость 1700об/мин 0,805; 1,485; 2,12; 3,08; м/с (2,64; 4,87; 6,95; 10,10 футов/сек)

6. сцепления



Форма: сухая одноструйная фрикционная Муфта

7. Коробка передач

Форма: раздвижная коробка передач (4 скорости положительные и 1 отрицательный).

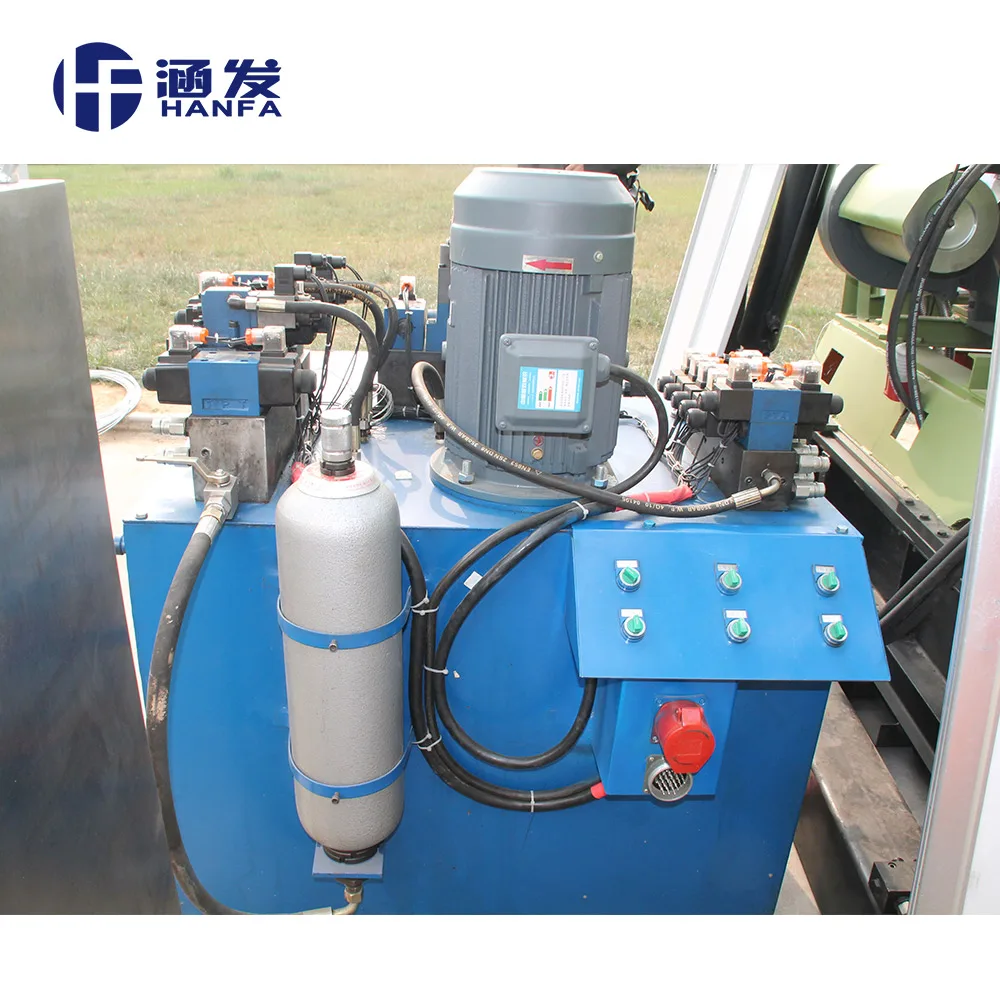

8. Устойчивость к смазочным материалам и насос

Форма: однозубчатый насос



Disp L acement ~ 32 + 12 L/min (8,5 + 3,2 US Ga L ons/min)

Рабочее давление ~ 0 до 8 МПа (0 ~ 1160 psi)

Макс. Давление ~ 12 МПа (1740 psi)



9. тормоза воды

Рабочая скорость (об/мин) ~ 700-800



Одноканатная компенсирующая скорость ~ 3--8 м/с (9,84 -- 26,2 футов/с)

Одноканатная Компенсационная нагрузка ~ 45 кН (10116 лбф)

10. буровой рамы

Форма скользящих полос типа (с скользящим основанием)



Сверло обратного хода ~ 460 мм (18,11 дюйма)



11. Размеры (Д × Ш × В) ~ 3030 × 1100 × 1890 мм (119,3 × 43,3 × 74,4 дюйма)

12. Вес сверла (без блока питания) ~ около 2150 кг (4741 фунтов)

13. Макс. вес разряженного аппарата ~ 300 кг (662 фунтов)
