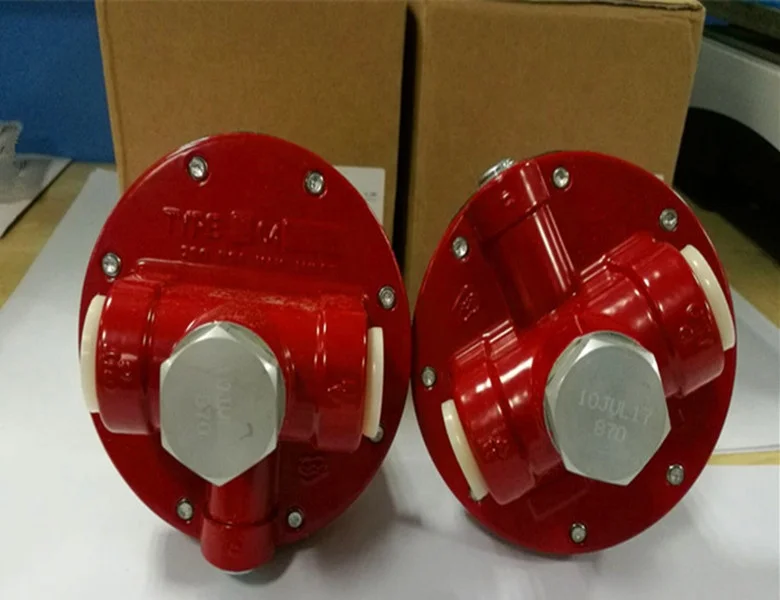

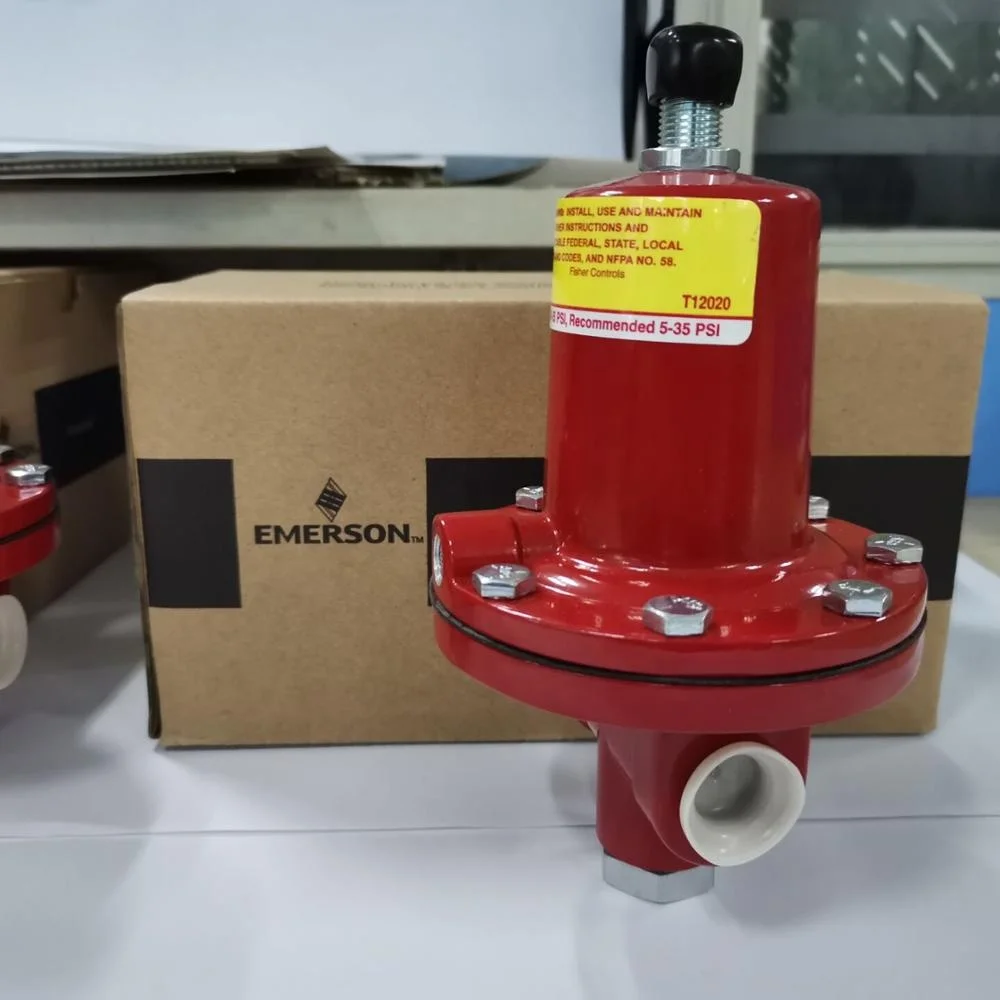

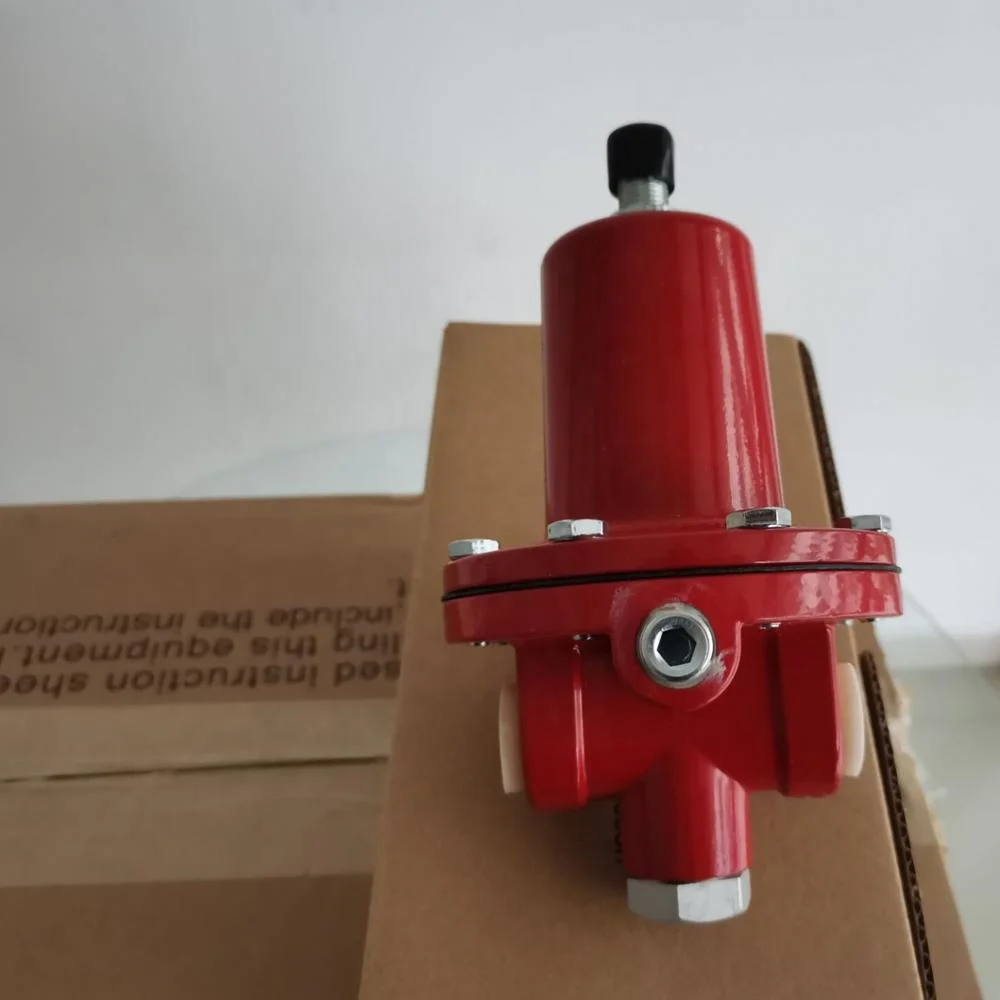

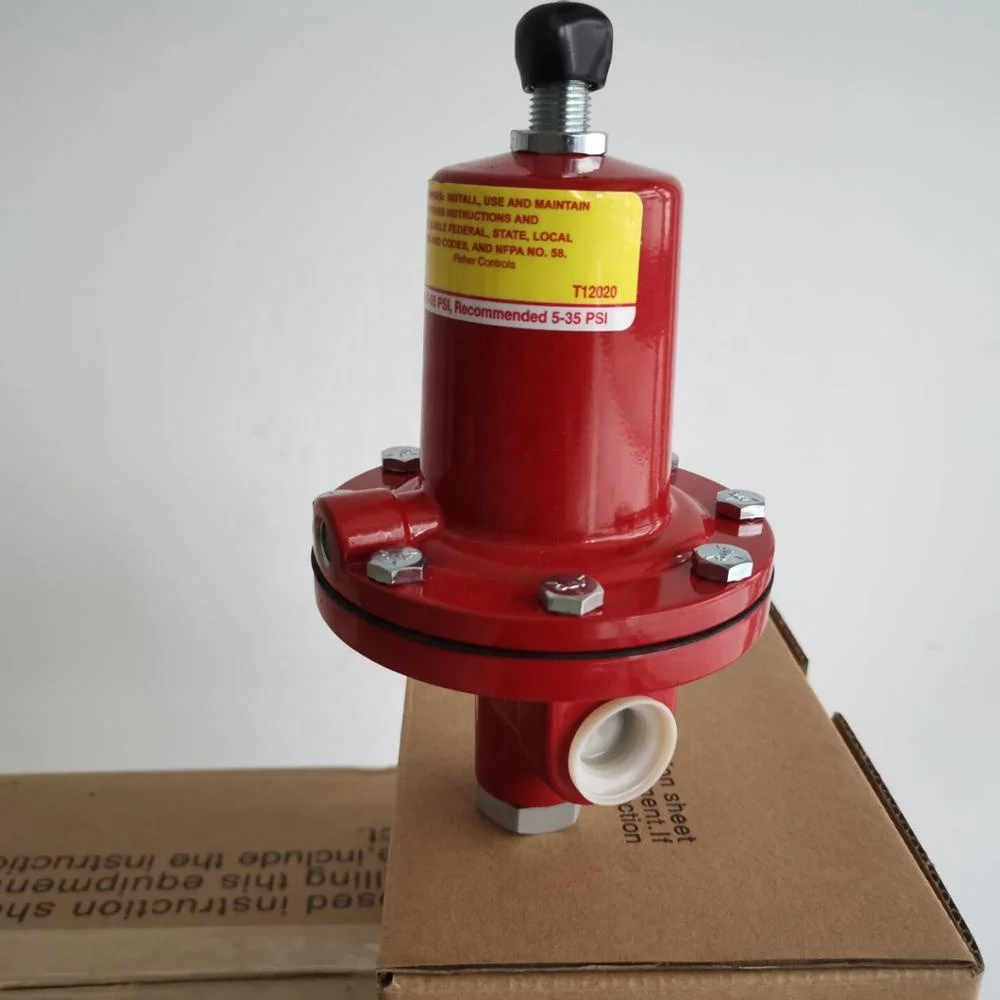

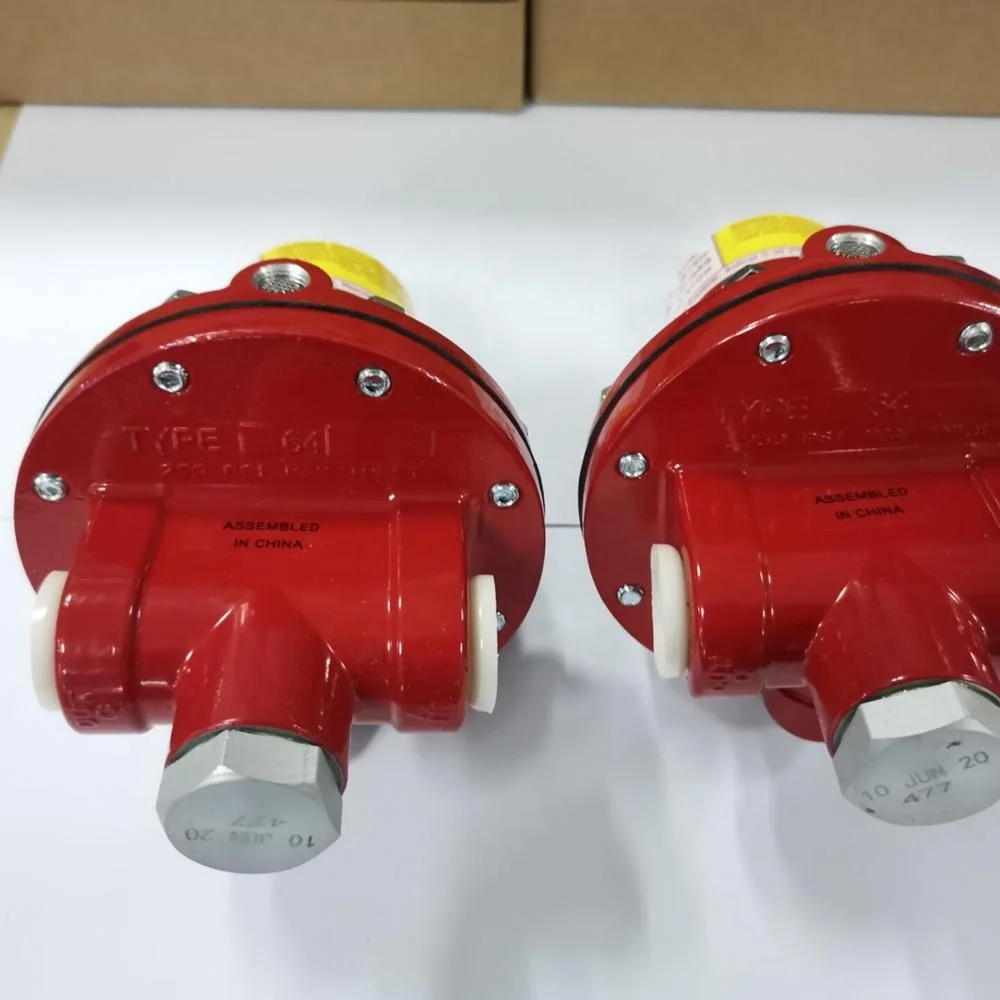

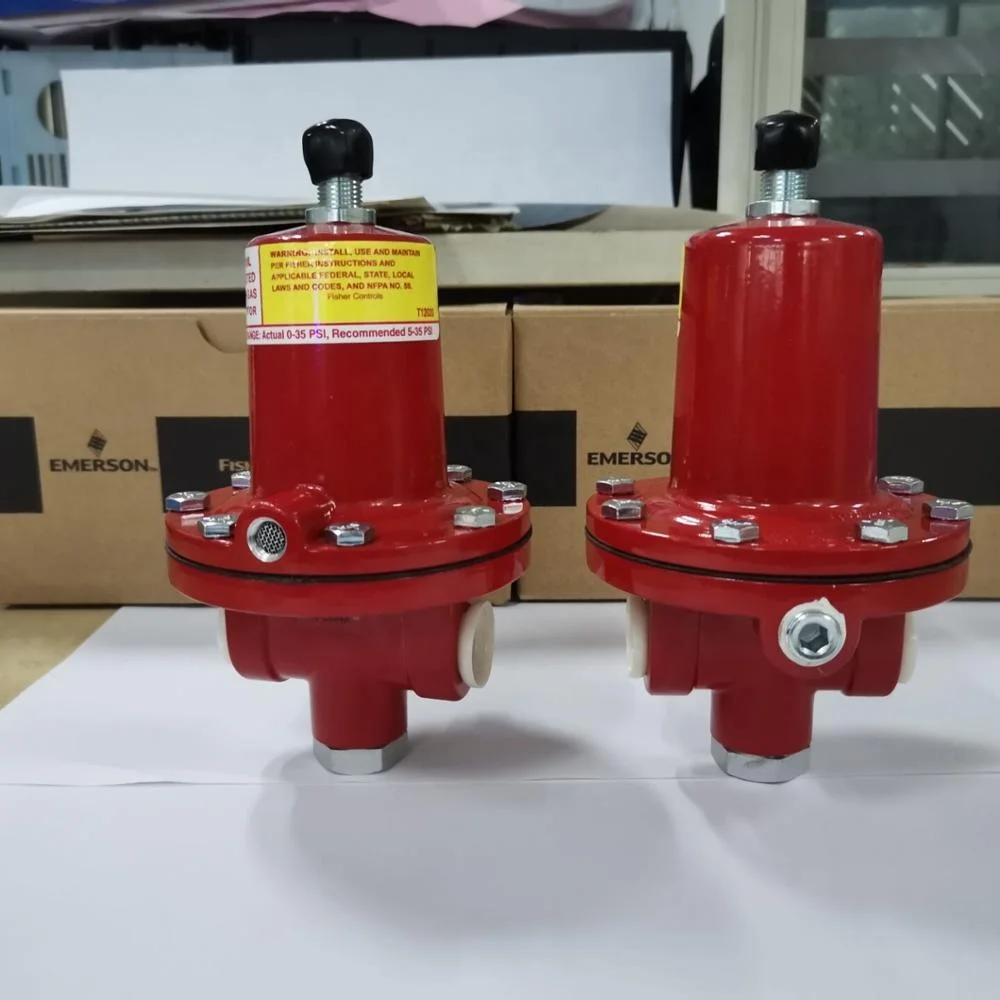

Fisher Make Модель 64-35 Регулятор высокого давления LPG 64 редукционный клапан
64 серия регулируемых пропановых регуляторов высокого давления предлагает широкий спектр доступных диапазонов давления. Регуляторы высокого давления обычно уменьшают давление в резервуаре до промежуточного давления для использования другим регулятором. Они могут использоваться в качестве регуляторов высокого давления для распределительных систем при использовании в сочетании с первоступенчатыми регуляторами.
При оборудовании внутренним предохранительным клапаном (серия 64SR) регулятор может использоваться в качестве промежуточного регулятора для систем высокого давления. Он также может использоваться в качестве регулятора первой ступени при установке на 10 psig / 0,69 бар или меньше.
64 Series имеет специальную политетрафторэтилена (PTFE) мембранный протектор, что делает его пригодным для Безводный Аммиак (NH3). 1/4 дюйма FNPT нарезной и подключен боковой выход может быть использован для того, чтобы установить манометр или гидростатического давления клапан сброса.
Диапазон давления на выходе и выбор пружины
Диапазон давления на выходе (PSI)
Сезон весна-номер детали
Весна цвет
От 3 до 15 лет Для детей от 3 до 20 5-35 30 °с до 60 °с Размер от 35 до 100 От 80 до 150(2)
Красный Серебристый Синий Зеленый Цвет: желтый Коричневый
1. Все пружины могут быть защищены до 0 psig (0 бар). Для наивысшей мощности и наиболее точного контроля Используйте самую низкую пружину, которая может быть отрегулирована до требуемой точки. 2. Не может быть использован в Безводный Аммиак (NH3) приложений.
Размер корпуса и стиль соединения
Конец: 1/2 дюйма NPT ДатчикВыход: 1/4 дюйма NPT
Максимальное давление на входе 250psi /17.2Bar
На веснуДиапазон
5 ~ 35psig (0,34 ~ 2.4bar)
Давление регистрации Внутренний
Температурными возможностями От-20 ° до 150 ° f/от-29 ° до 66 ° c
Тип 64R имеет встроенный предохранительный клапан низкой емкости. Шток клапана места от просверленное отверстие в диафрагменная пластина. Если уменьшить давление должен превышать комплект давления диафрагма поднимает шток клапана, так что в ограниченном количестве избыточного давления мог подаваться в пружинный чехол и кровотечение из через экранированный vent.
Регулятор серии 64 также доступен с маховиком. Дополнительный маховик доступен для крепления панели.
2. При установке регулятора при наружной местоположение, наведите курсор пружинный чехол вентиляционного отверстия в направлении сверху вниз, что позволяет защищитить ее от попадания розетку или от сбора; Отводят влагу и коррозионных химических веществ, или других материалов. Ориентация пружинного корпуса может быть изменена путем вращения пружинного корпуса по отношению к корпусу регулятора.
3. Установите регулятор таким образом, чтобы поток от входа к выходу, как указано на корпусе регулятора.
4. Чтобы удаленно проветрить пружинный корпус, снимите экран, если он присутствует, и подключите 1/4 дюймовый NPT трубопровод или трубопровод к пружинному корпусу. Трубопроводы или трубки должны отводить пружинный корпус в безопасное место, имеют как можно меньше изгибов, И имеют Экранированное вентиляционное отверстие на его выхлопном конце, которое устойчиво к погодным условиям и всегда направляется в нисходящем направлении.
5. Как и большинство регуляторов, регуляторы серии 64 имеют номинальное давление на выходе ниже, чем номинальное давление на входе. Хотя типы с внутренним рельефом включают ограниченную защиту от избыточного давления, все типы могут потребовать дополнительной защиты для некоторых условий обслуживания, Если фактическое давление на входе может превышать номинальное давление на выходе регулятора или номинальное давление любого нижнего оборудования. Периодически проверяйте регулятор и после любых условий избыточного давления.
6. Каждый регулятор является фабричным изделием-набор для установки давления, указанные на об этом во время оформления заказа. Если нет настройки указана, Выходное давление настроен на заводе на СЧ управления весны.
