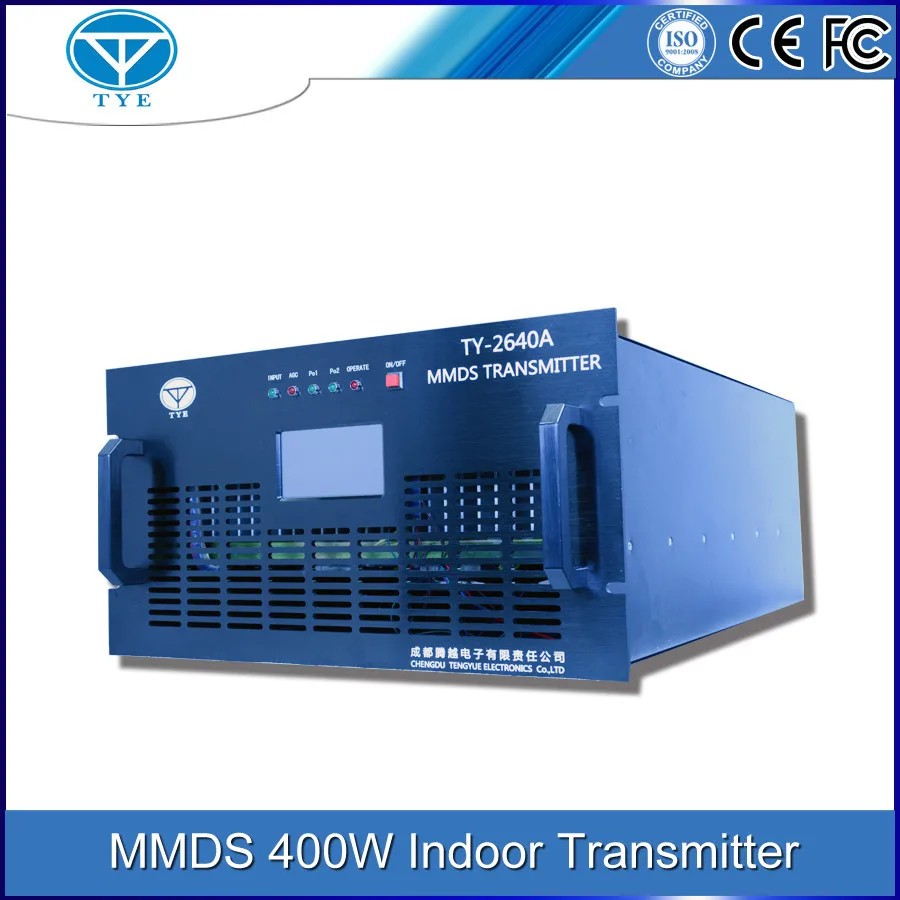

400 Вт MMDS Крытый цифровой ТВ-передатчик

Крытый 400 Вт MMDS цифровой ТВ-передатчик

Обзор

Контур

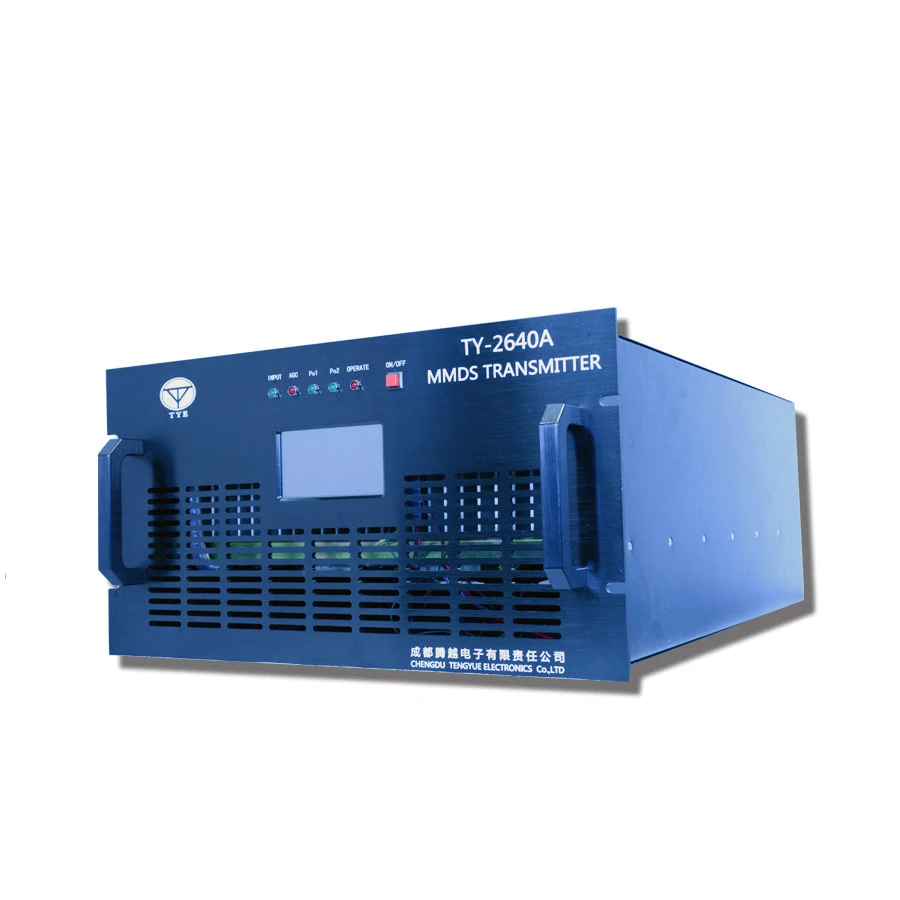

TY-2640A 400 Вт MMDS внутренний цифровой передатчик-это своего рода цифровой объект, работающий на S band (2,0-2,9 ГГц). Это оборудование адаптировано чип усилителя мощности последнего поколения LDMOS.Он поддерживает несколько режимов модуляции, таких как DVB-S/S2, DVB-T/T2, nQAM, ISDB-T/TB и т. д., также может быть применен в PAL/NTSC/SECAM sytem. Его функция AGC/ALC гарантирует надежную работу оборудования путем поддержания постоянной выходной мощности передатчика. Его ЖК-дисплей показывает параметры выходной мощности, рабочего напряжения и AGC, может контролировать ненормальные значения в режиме реального времени. Он также имеет автоматические и громозащитные функции. Как указано выше, это оборудование может широко применяться к точке и точке к многоточечной передаче и охвату сигнала.

Основные функции:

• С сенсорной ЖК-панелью управления для регулировки основных параметров: Диапазон мощности Ouput, диапазон входного уровня, диапазон AGC и мониторинг аномальных значений в режиме реального времени.
• Адаптированный усилитель мощности нового поколения (мощность передачи увеличена и нелинейное искажение эффективно уменьшено).

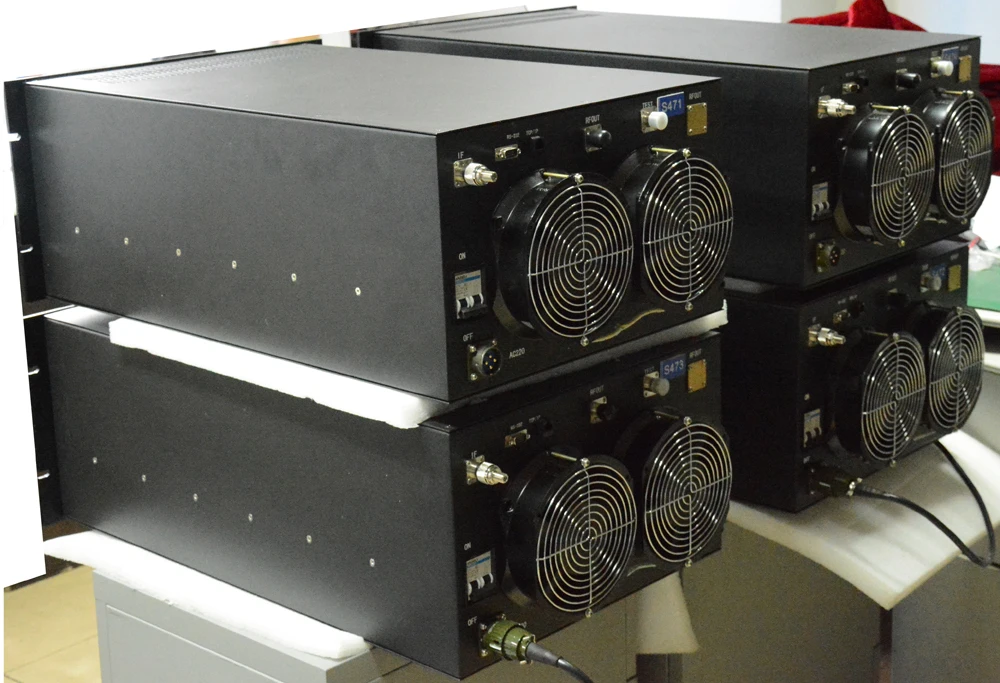

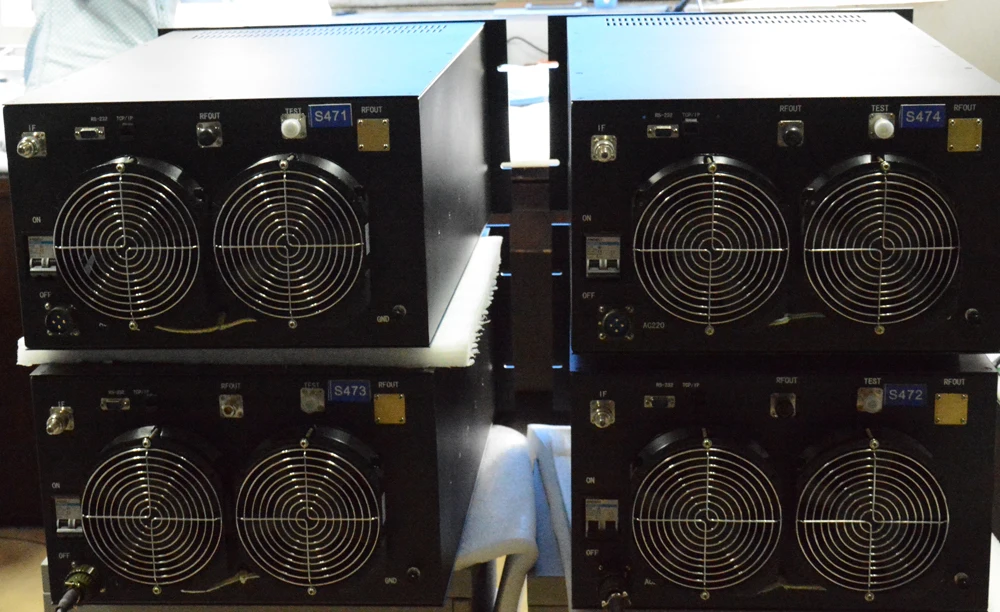

• Алюминиевый конструкционный дизайн, с естественным тепловыделением или принудительным воздушным охлаждением дизайн, оборудование эксплуатационная надежность может быть улучшена.
• Простая процедура отладки, открытие сигнала может быть выполнено без специальных инструментов.
• Несколько вариантов в уровне мощности и локальной частоте.

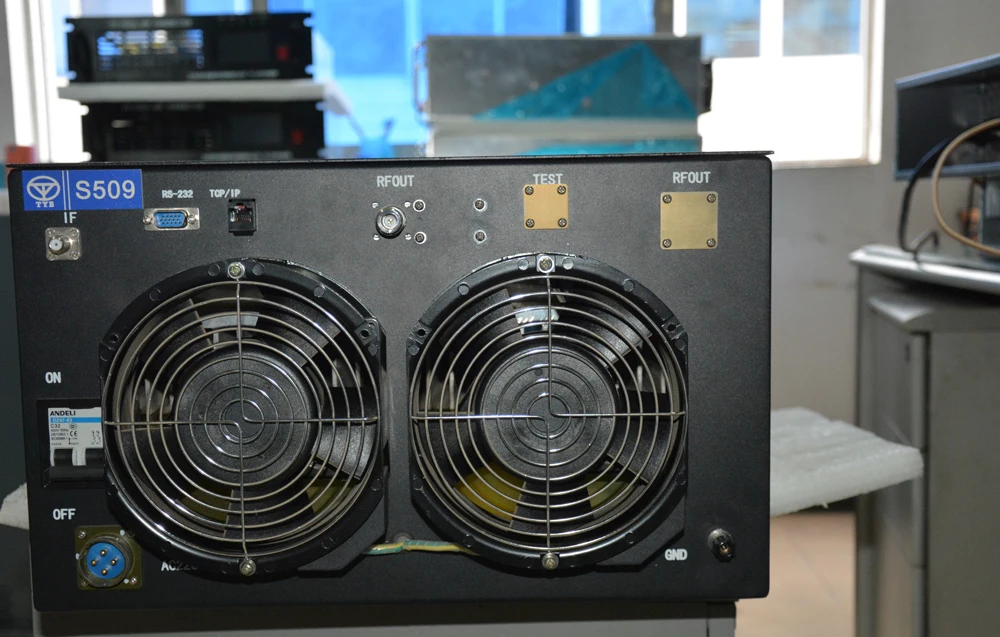

• Расширенный интерфейс для дистанционного управления.
• Маленький размер, легко для строительства и обслуживания.

Технические характеристики

Модель	TY-2640A
Выходная Мощность РЧ (P-P)	400 W
Соотношение плеча (dBc)	≥40	64QAM
	≥30	QPSK
RF Выходная частота	2000 ~ 2900 МГц (сигнал несущей частоты может быть установлен произвольно)
	Максимальная полоса пропускания: в пределах 200 МГц
RF выходной интерфейс	50Ω/N разъем
	Обратные потери: 20dB
RF амплитудно-частотная характеристика	BW: 200 МГц
	Колебания полосы пропускания: ≤2. 0 дБ
	Любой в пределах 10 МГц: ≤1. 0 дБ
Группа задержки характеристики	≤40nsec
Местные частоты	2033 МГц (или указано пользователем)
	Стабильность: 1 × 10-6
Местные ocillator Фазовый шум	φ≤-100 дбц/Гц @ 10 кГц
В том случае, если уровень входного сигнала	-25 ~-10 дБм
Если частота входного сигнала	467 ~ 667 МГц (или указано пользователем)
Если входной интерфейс	75Ω/F разъем
	Обратные потери: 15dB
Шпорное удерживающее устройство в полосе	-60dBc (относительный уровень сигнала)
Автоматический контроль уровня	20dB
Условия окружающей среды	Диапазон рабочих температур:-20 °C ~ + 45 °C
	Влажность: (без конденсации)
	Относительная влажность: 0 ~ 95% ненасыщенность
Рабочее напряжение	Переменный ток 220в±10% в переменного тока, 50/60 Гц
Размер упаковки (L * Ш * В)	87*59*46 см
Вес упаковки (кг)	About65kg



Опционально антенна



Типичные раствор
