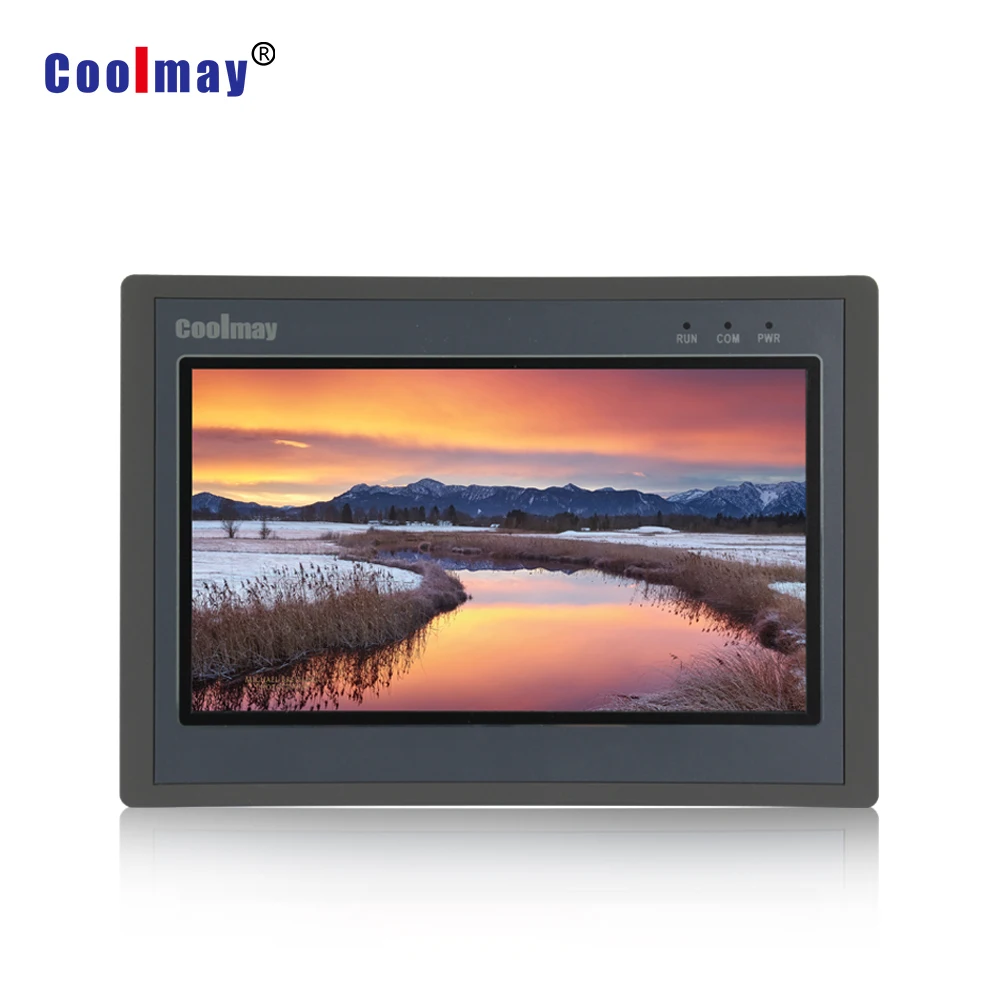

10 дюймов hmi plc контроллер промышленной

Модель

Измерение

275*194*36 мм

С резным узором; Размер

261*180 мм

Потребляемая мощность

6-8 Вт

Особенности

Поддержка прерывания, линейная дуговая интерполяция, автоматическая Настройка PID. 32K Емкость программы, 32K ретентивный регистр

HMI

Дисплей

60K цветная сенсорная панель

Тип

10,1» на тонкопленочных транзисторах на тонкоплёночных транзисторах

Размер дисплея

222*133 мм

Разрешение(Пикселей)

1024*600

Оперативная память

128MB

Встроенная память

128MB

Операционная система

WINCE 7,0

Процессор

CORTEX A8 720 МГц-1 ГГц

По умолчанию

1 порт для загрузки, 1 порт USB 2,0

Дополнительный com-порта

1 RS485 или 1RS232 порт

Ethernet порт (не может сосуществовать с PLC Ethernet портом)

Аудио

Опционально

Программное обеспечение

Coolmayhmi HMI программное обеспечение для программирования

PLC

Уровне ввода/вывода

Вход: Пассивный NPN, изолированный общественный терминал

Выход транзистора: низкий уровень NPN, COM подключение к отрицательному; Релейный выход:Нормально открытый сухой контакт

I/O

12DI/12DO или 20DI/18DO или 24DI/20DO

Тип DO

Реле (MR) или транзистор (MT) или смешанный (MRT)

(Релейный выход: Максимальная нагрузка 5А/транзистор выход: Максимальная нагрузка 500мА)

Высокоскоростной счетчик

Однофазный 6 каналов 60 кГц, или 2 AB 60 кГц + 1 AB 10 кГц,

Или 2 ABZ 60KHz + 1 AB фаза 10 KHz

Высокоскоростной импульсный

8 каналов, Y0-Y3 100 кГц, Y4-Y7 10 кГц.

Высокоскоростной подсчет + высокоскоростной Пульс <480 кГц

По умолчанию порт программирования

1 мини-usb-порт типа B, 1 порт Rs232 (также можно использовать как com-порт)

Опционально

1 Rs485 или 2 Rs485 COM порта (один изменен от порта Rs232 по умолчанию),CAN (2.0A/B), порт Ethernet (не может сосуществовать с портом HMI Ethernet),WIFI (будет занимать по умолчанию Rs232)

Аналоговый I/O(По желанию)

Макс 16AI/8AO

Тип AI (опционально)

Тип E/E _/K _/S _/T _/J _ термопары/

PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/

0 ~ 10 В/0 ~ 5 В/ -5 В ~ 5 В/ -10 В ~ 10 В/0 ~ 20 мА/4 ~ 20 мА/смешанный

Тип AO (опционально)

0 ~ 10 В/0 ~ 5 В/0 ~ 20 мА/4 ~ 20 мА/смешанный/

-5 ~ 5 В/ -10 ~ 10 В (2DA для 1 минус напряжения)

Программное обеспечение

Совместимость с Mitsubishi GX Developer8.86 иРаботает 2

Более детальной информации. Обратитесь к:EX3G HMI/PLC все в одном Руководство по программированиюEX3G HMI/PLC все в одном Руководство пользователяCoolmayhmi Руководство пользователя
