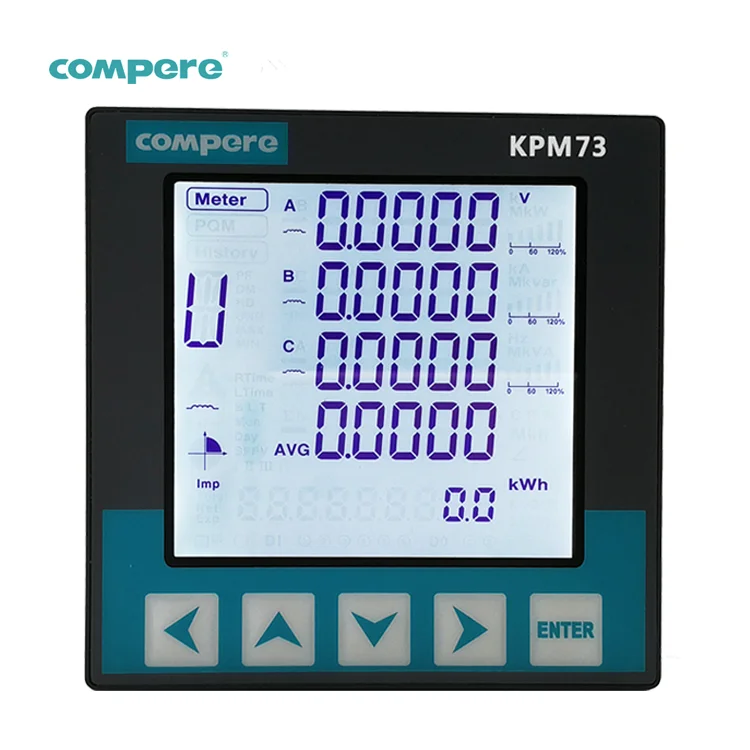

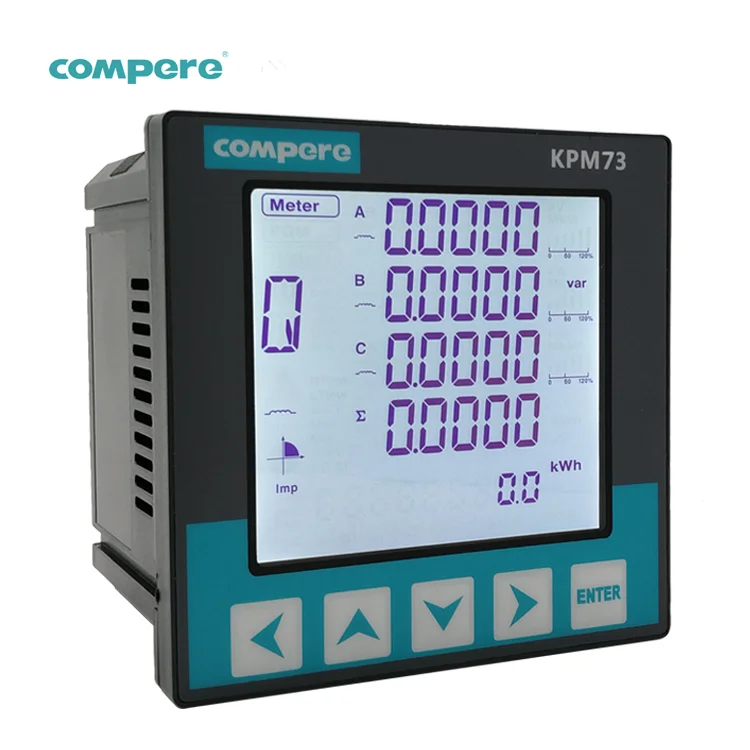

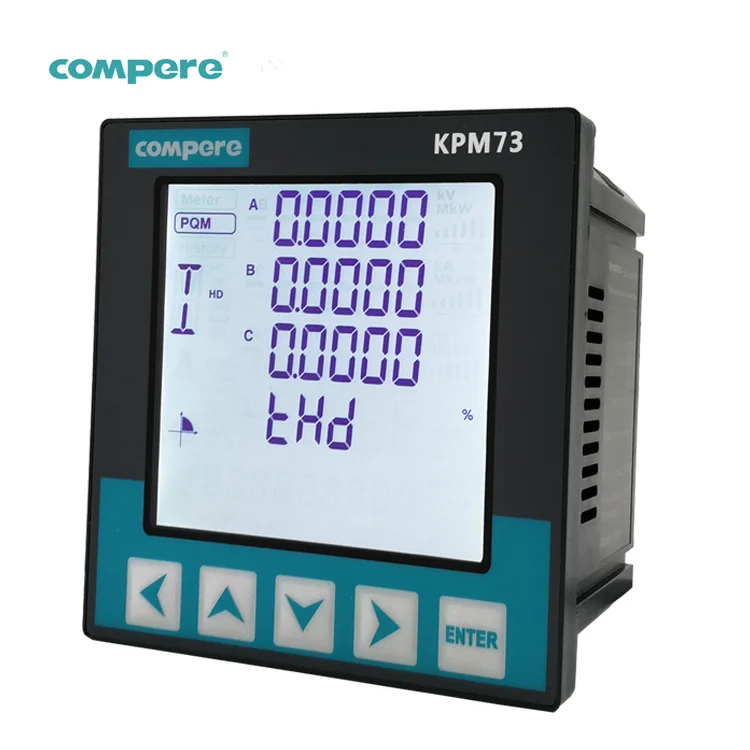

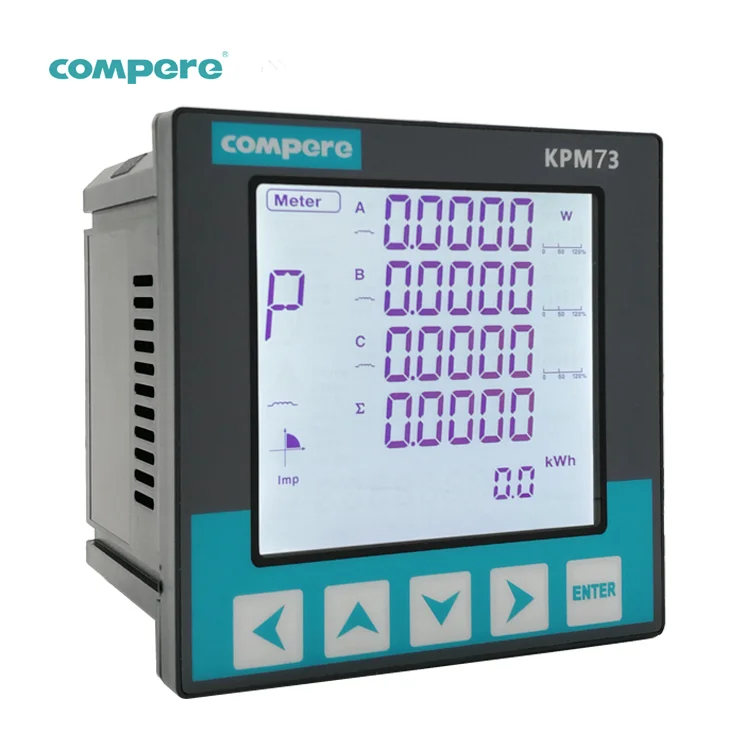

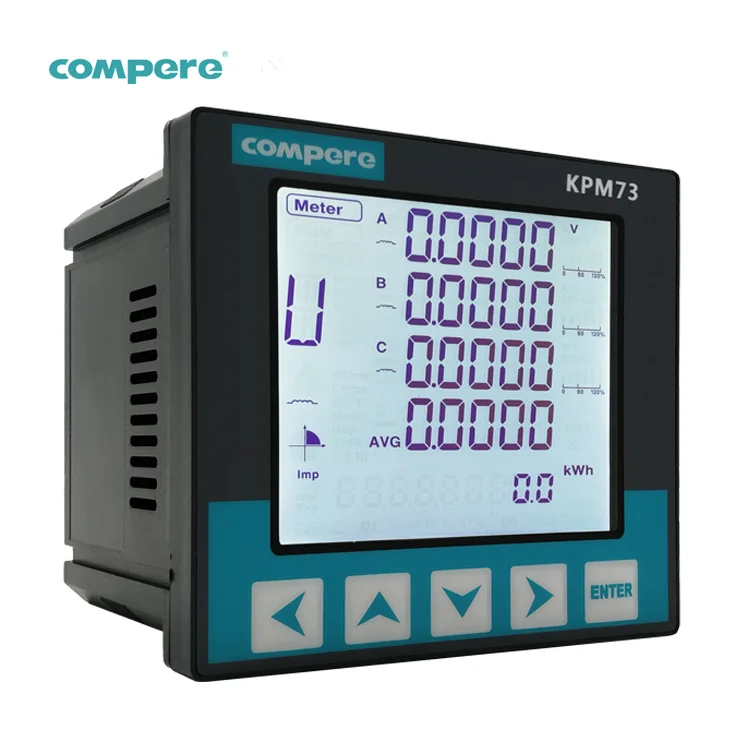

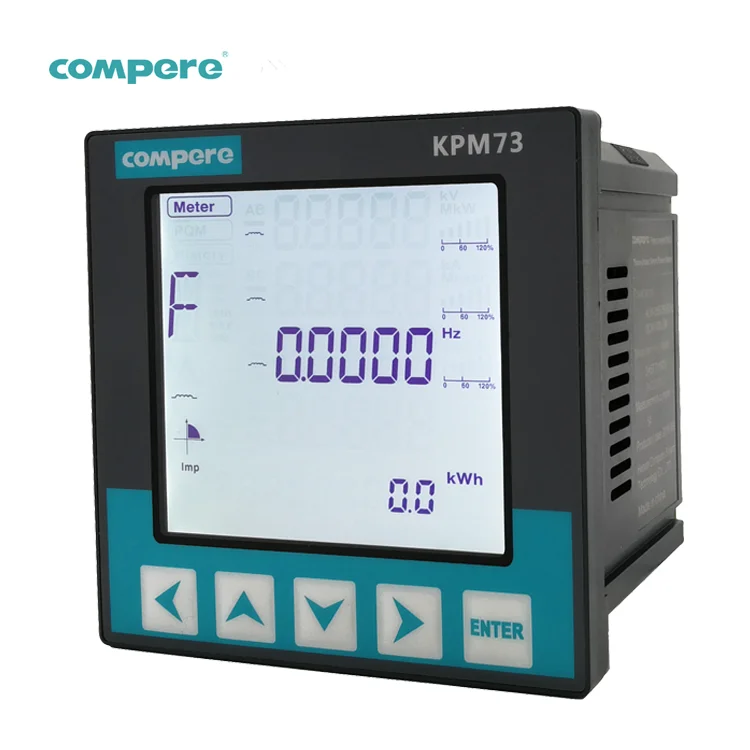

Трехфазные электронные панели ватт-час измеритель мощности

Рабочее Электропитание

Номинальное напряжение

Переменного тока85 ~ 265 В/DC80 ~ 300 в

Номинальная потребляемая мощность

<3VA

Входной сигналСтабилизатор напряжения

НоминальнаяСтабилизатор напряжения

57,7/100V, 220V/380V, 380/660V (по заказу клиента)

THreshold соотношение цена/качество

5V

Устойчивость к перегрузкам

1,2 раз номинальное напряжение, непрерывная работа, 2 раза номинальное напряжение, позвольте 10S

Потребляемая мощность

<0. 75ва/фаза (номинальная 5А)

Диапазон измерений

Трехфазный стабилизатор напряжения (л):50 ~ 260VAC

Напряжение линии (LL):90 ~ 450VAC

Входной ток

Номинальный ток

По умолчанию 5A,Диапазон входного 1-6A;Дополнительный 1A

THreshold соотношение цена/качество

5A конфигурации5mA;

1A конфигурации

Устойчивость к перегрузкам

1,2 раз номинальный ток, непрерывная работа; 20 раз номинальный ток допускается 1 секунда

Потребляемая мощность

<0. 75ва/фаза(Номинальный ток 5A);<0.25 ВА/фаза(Номинальный ток 1A)

Диапазон измерений

8A:0 ~ 6A, 1A:0 ~ 1.2A

Вход/выход

Переключайте входные

4-полосная пассивный основной линии свяжитесь DI вход переменного тока, внутренний поставить DC24V источник питания

Релейный выход

4-полосная выходного сигнала,Контактная емкость 250VAC/5A,30VDC/5A

Аналоговый выход

Выходной диапазон 4 ~ 20 мА,Защита от перегрузки позволяет 1,2 раз

Температура на выходе

Диапазон измерений 0 ℃~ 100℃

Контроль качества электроэнергии

Гармонических измерения

Защитное устройство от перенапряжения/current2 ~ 51th коэффициент гармонических искажений, Суммарный коэффициент гармонических искажений скорость

Гармонических коэффициента распределения

Трехфазный стабилизатор напряжения, линейного напряжения

Umbalance скорость

Напряжение, ток,

Точность измерения

Стабилизатор напряжения

± 0.2% (0,01 V)

В настоящее время

± 0.2%(0.01A)

Активная мощность

± 0.5% (0,1 W)

Реактивной мощности

± 2.0%(0.1var)

Активная энергия

± 0,5 (0.1kWh)

Реактивной энергии

± 2.0% (0,1 кВАр)

Коэффициент мощности

± 0.5% (0,001)

Частота

± 0,02 Гц (0,01 Гц)

Связь

 Интерфейс связи

RS485 фотоэлектрический изоляции интерфейс

Протокол передачи данных

Modbus-RTU, 1200 ~ 19200bps

Электрическая изоляция

Выдерживаемое напряжение промышленной частоты

AC2/КВ/мин ~ 1мА вход-выход-мощность (GB/T13829)

Сопротивление изоляции

> 50MΩ

Воздействие напряжения

5кв (пик), 1,2/50 мкс
