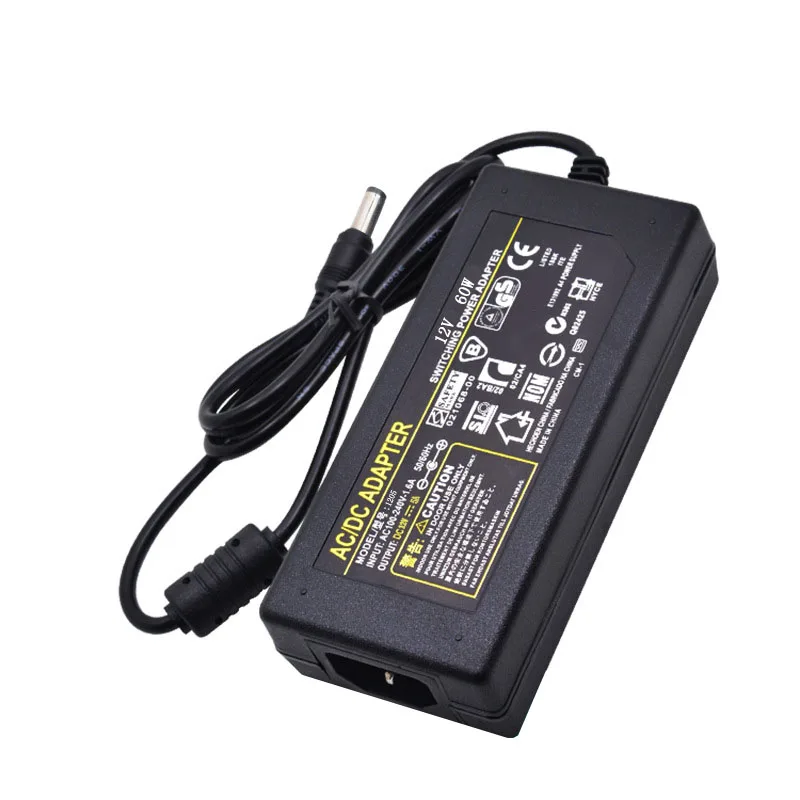

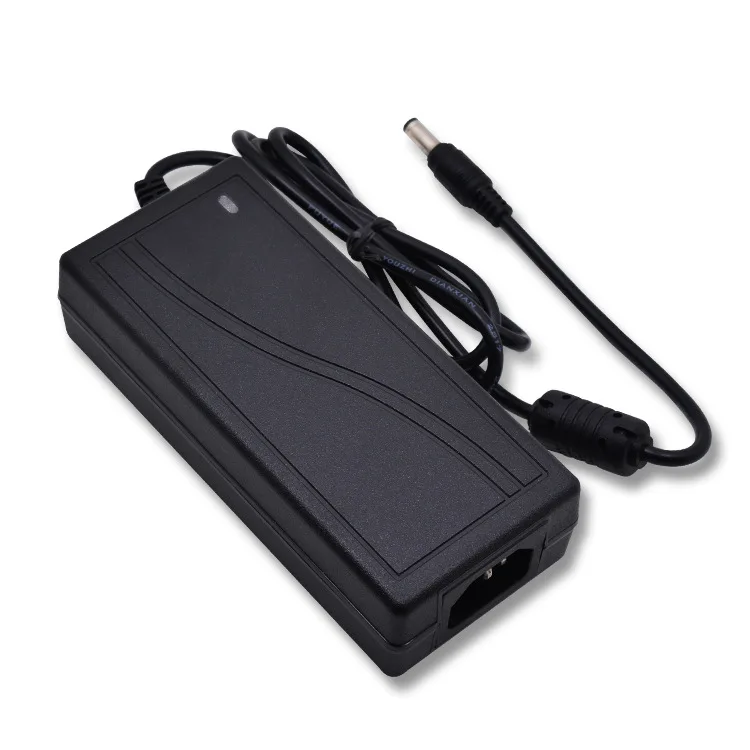

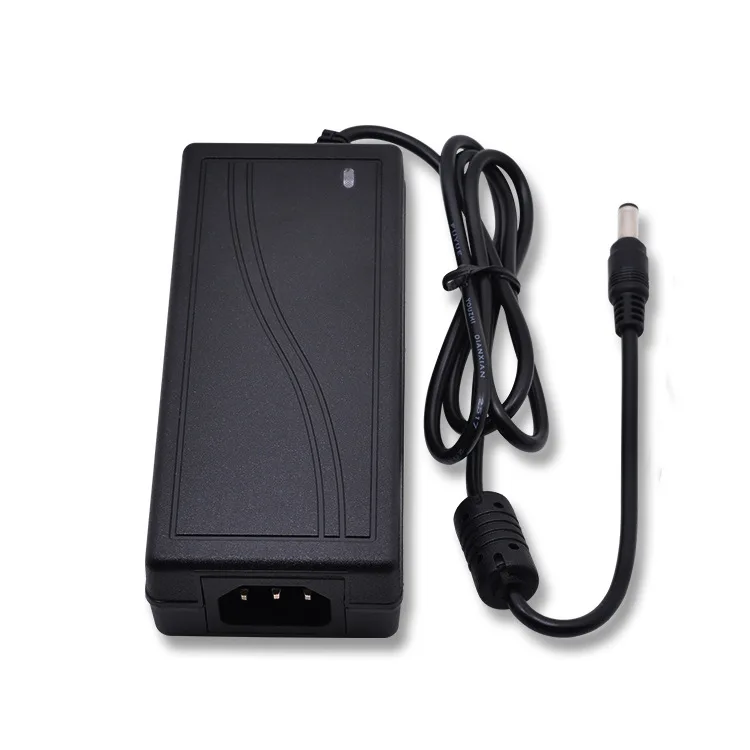

12 В блок питания DC12V 5A трансформатор переменного тока 110 В 220 В 220 В постоянного тока 12 Вольт 12 В Светодиодный драйвер для светодиодной ленты



1.Описание продукта:



Цель документа-указать функциональные требования 60 Вт
Импульсный источник питания светодиодного табло.



2.Характеристики входа:
2,1

Входное напряжение:
Номинальное напряжение: 100 ~ 240 В переменного тока
Изменение Диапазон: 85-265Vac

2,2

Частота входного сигнала:
Номинальная частота: 50/60 Гц.
Частота изменения: 47-63 Гц

2,3

Входной ток:

2,0 ампер Макс при любом входном напряжении и номинальной, номинальной нагрузке на выходе постоянного тока.



2,4

Потребляемая мощность в режиме ожидания

Статическое напряжение менее 0,3 Вт при номинальном входном напряжении.



2,5

Пусковой ток:

20 Ампер Макс. Холодный запуск при 240 В переменного тока, с номинальной нагрузкой и 25 ℃ окружающей среды.



2,6 ток утечки переменного тока:

0,25 мА макс. At240Vac вход.



3. Характеристики выхода;



3,1

Выходная мощность

Стабилизатор напряжения	Напряжение мин. Подъемный Вес	Номинальная. Нагрузки	Выходная мощность
12Vdc	0.01A	5A	60 Вт



3,2

Комбинированная Регулировка нагрузки/линии

Стабилизатор напряжения	Мин. Напряжение	Макс. Напряжение	Нестабильность выходного напряжения	Регулирование нагрузки
12Vdc	11,4 V	12,6 V	± 3%	± 5%



3,3

Время задержки включения:

3 секунды Макс. При 115 В переменного тока вход и выход Макс. Нагрузка.



3,4

Время нарастания:

Макс. 40 мс при входной и выходной нагрузке 115 В переменного тока.



3,5

Время заддержки:

5 мс мин. При 115 В переменного тока Макс. Нагрузка.



3,6
Эффективность:
80 мин. При 100 В переменного тока вход и выход Макс. Нагрузка.
85% мин. при в переменного тока на входе и выходе Макс. Нагрузка.



4. Функция защиты:

4,1
Защита от короткого замыкания:
Блок питания будет автоматически восстановлен при удалении неисправностей короткого замыкания.

4,2
Защита от перегрузки по току:
Блок питания будет автоматически восстановлен при удалении перегрузки по току.

4,3 Защита от перенапряжения:
Блок питания автоматически восстановится при удалении неисправностей 120% ~ 150%.

5. Экологические требования:

5,1
Вентилятор охлаждения
Охлаждение должно быть с естественным конвекционным охлаждением

5,2
Рабочая температура: 0 ℃-40 ℃,
От 0 ℃ до 40 ℃, полная нагрузка, нормальная работа.

5,3
Температура хранения: от-20 ℃ до 60 ℃
С розничной упаковкой

5,4
Относительная влажность:
5%(0 ℃)~ 85%(40 ℃)RH,
5%(0 ℃)~ 85%(40 ℃)RH, без конденсации, полная нагрузка нормальная работа.

5,5
Вибрация:
1. Работа: IEC 721-3-3 3M3
5 ~ 9 Гц, A = 1,5 мм

750 мм ± 10 мм для ручного оборудования, прямого подключаемого оборудования и переносного оборудования.



6, надежность:

6,1 выгорания
Источник питания должен гореть в течение 4 часов при нормальном входе и 80% номинальной нагрузке при 40 ℃ 5 ℃

7. Механические требования:

7,1 Mach. Чертеж

8. Чертеж шнура постоянного тока:
