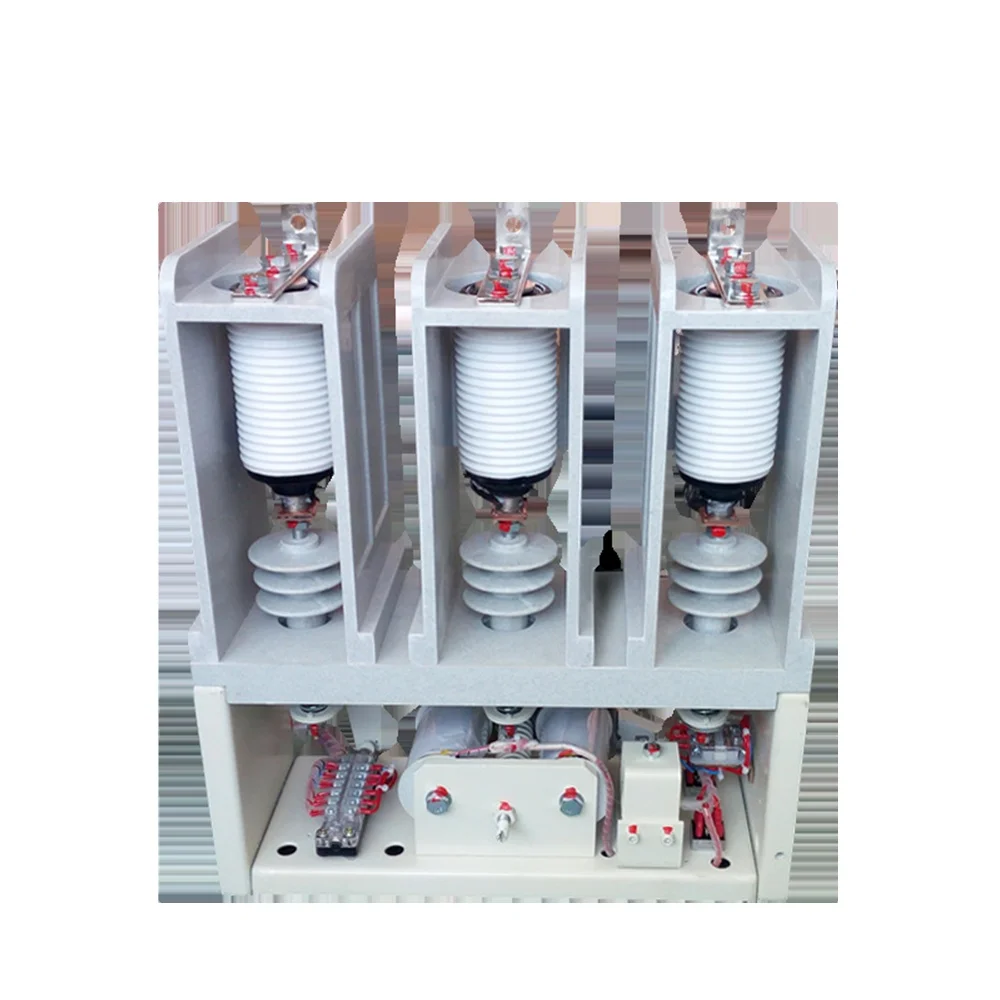

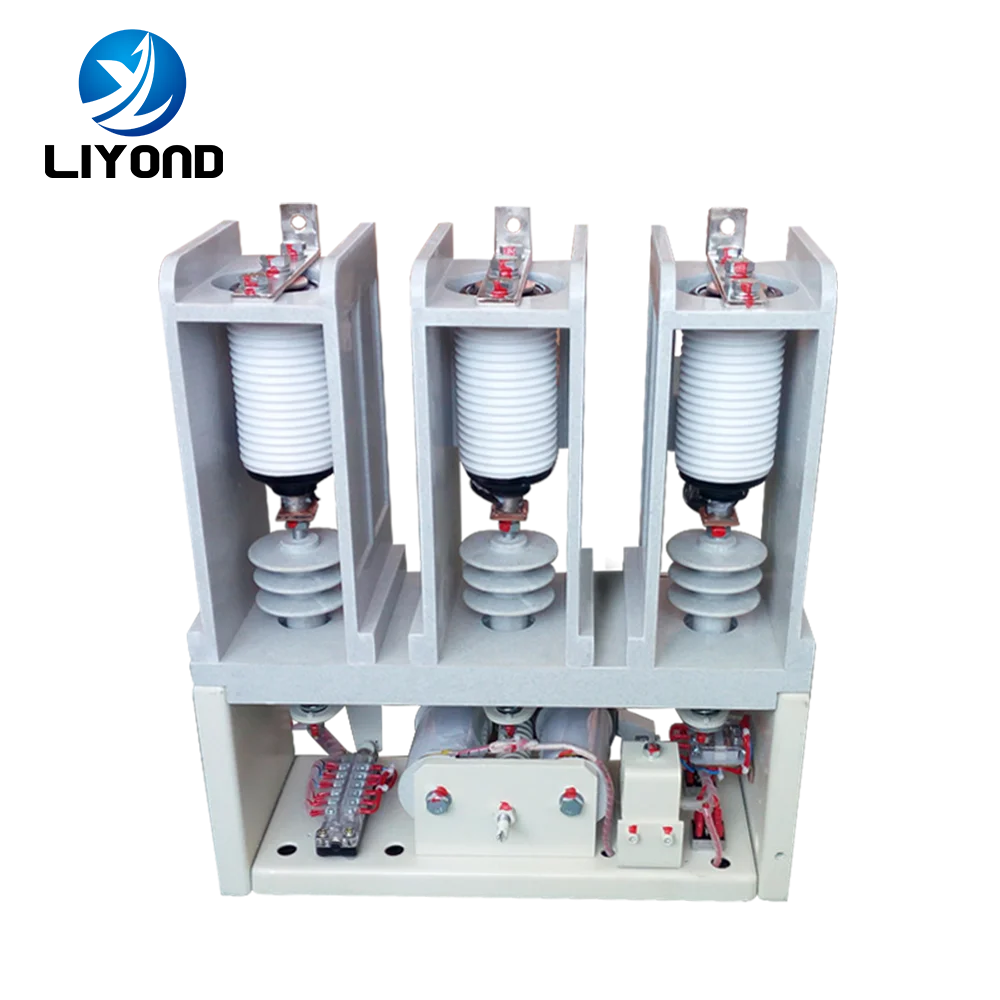

CKG3-12kv 160A,250A,400A,630A AC трехполюсный H.V вакуумный контактор
Позиция №: CKG3-12kv
Применение:
CKG3/-12 переменного тока вакуумные контакторы (далее именуемые как: контактор) применяются в сети питания с частотой переменного тока 50-60 Гц, номинальное напряжение 12 кВ, И номинальный ток ниже 630A в основной петле для удаленного изготовления и ломки, частого запуска и управления двигателем переменного тока. Рекомендуется использовать их в комбинации с предохранителем и защитным устройством для замены вакуумного выключателя.
Нормальных рабочих условиях:
1) высота над уровнем моря должна быть не более 1000 м; 2) температура окружающей среды-5 ~ 40 °C; 3) Средняя температура в центре сообщений в течение 24 часов ограничены ниже 35 °C; 4) при самой высокой температуре 40 °C относительная влажность не должна быть выше 50%; 5) степень загрязнения: класс 3
Спецификация:
Модель
CKG3-7.2/160-630
Номинальное напряжение основной цепи (кВ)
7,2
7,2
7,2
7,2
Номинальный ток основной цепи (A)
160
250
400
630
Возможность изготовления основной цепи (A/10 Ops.)
1600
2500
4000
6300
Способность к разрыву основной цепи (A/10 Ops.)
1280
2000
3200
5000
Максимальная способность к разрыву (A/3 Ops.)
3200
3200
4000
6300
Механический lfe(Ops.)
1000000
1000000
1000000
1000000
Срок службы инженерного замка (ОПС)
100000
100000
100000
100000
Мощность Частота Выдерживает напряжение для основной цепи (кВ)
32
32
32
32
Мощность Частота Выдерживает напряжение для наружной цепи (кВ)
2,5
2,5
2,5
2,5
Мощность Частота Выдерживает напряжение для цепи управления (кВ)
