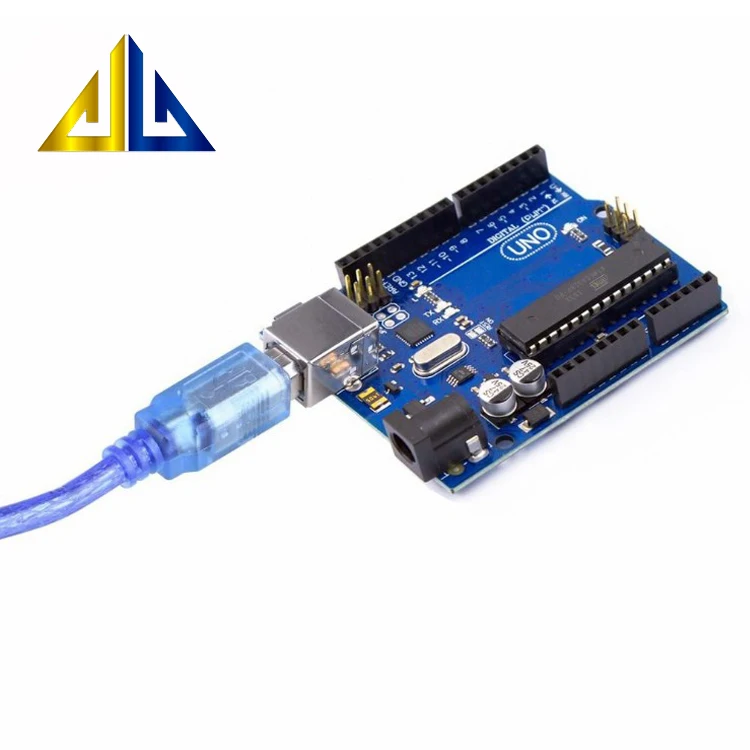

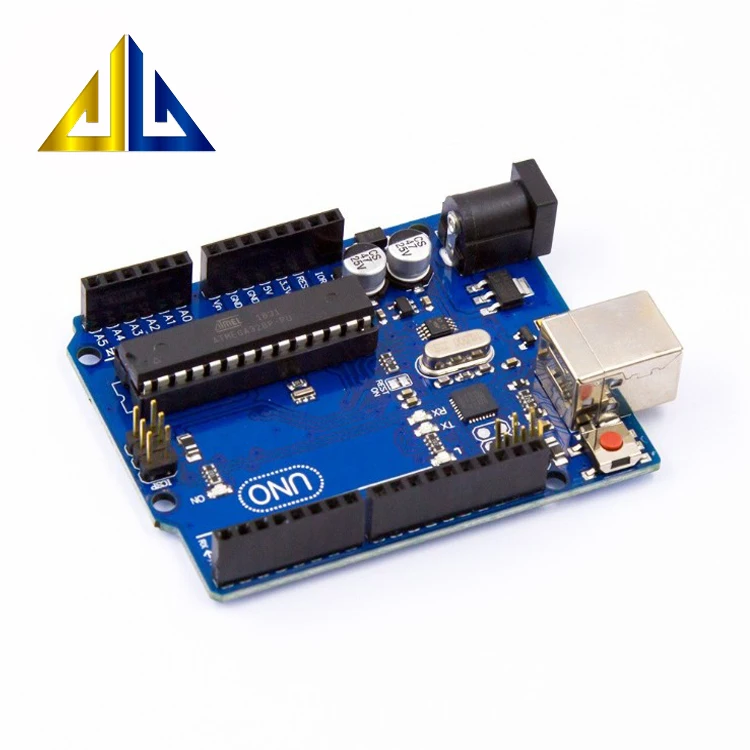

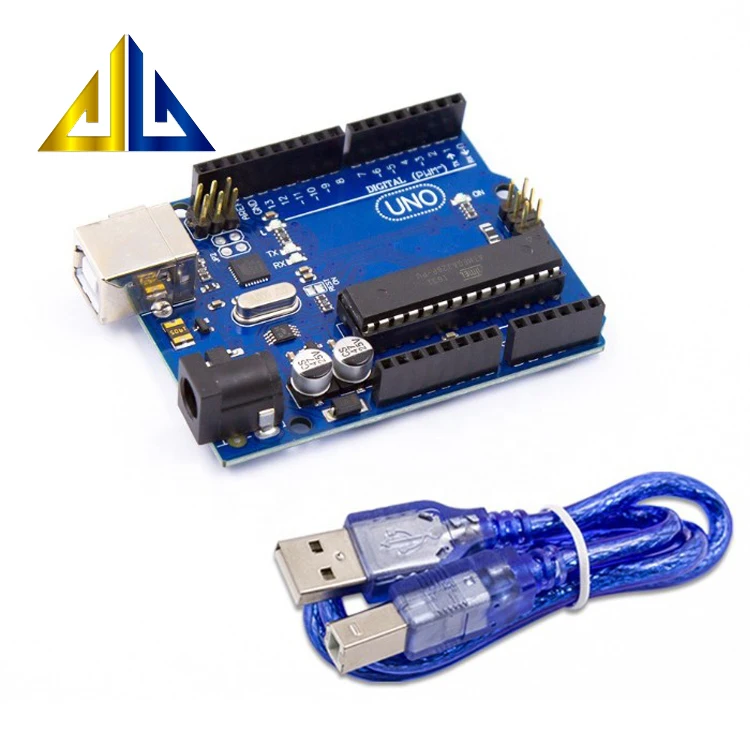

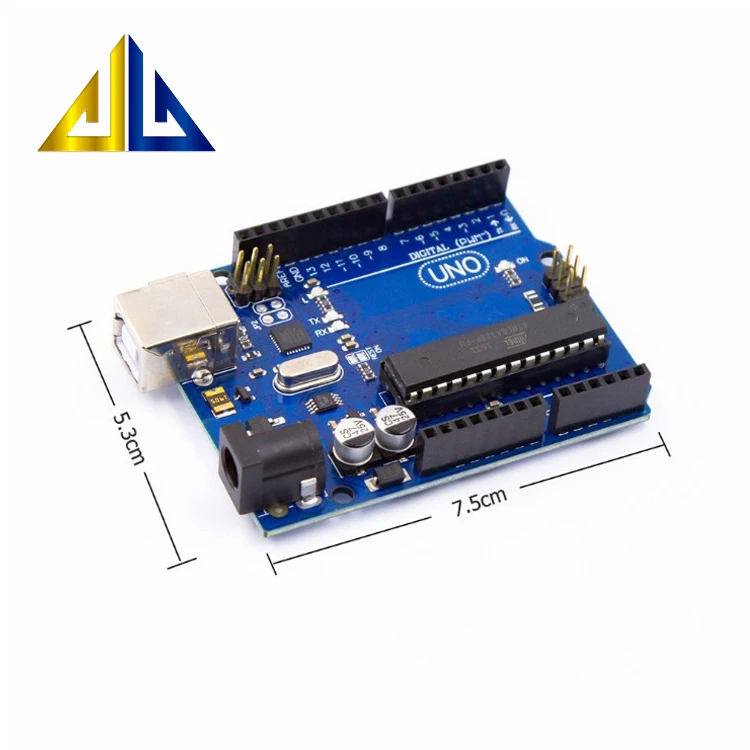

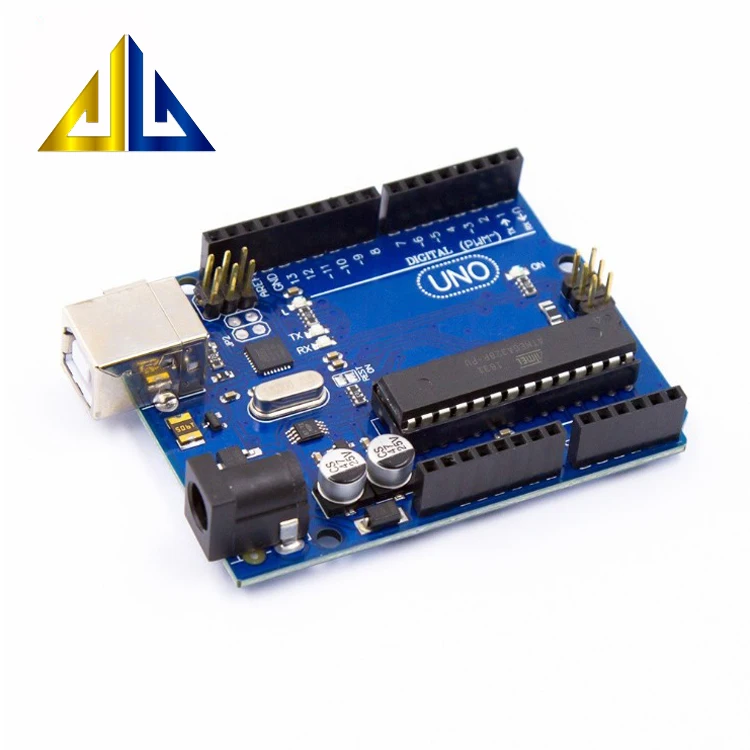

R3-это недавно запущенный простой в использовании контроллер с открытым исходным кодом. В оборудовании нет крупных изменений. Большая разница заключается в том, что деталь USB-to-serial circuit заменяется одночипным микрокомпьютером ATMega16U2. Стоимость также увеличивается. Часть того же, что и раньше, никаких крупных изменений. Особенности: 1. Изменения штифта: два контакта I2C (SDA и SCL, только копии аналоговых 4 и 5, а не дополнительные интерфейсы I2C) добавляются рядом с штифтом AREF. Кроме того, два контакта добавляются рядом со сбросом, один IOREF это может сделать расширительную плату адаптироваться к бортовому напряжению. Этот штифт указывает только текущее бортовое напряжение платы расширения (например, UNO составляет 5 В, которое можно рассматривать как копию штифта источника питания, И не Обеспечивает ровное натяжение). Стоячий штифт. 2. Более стабильная схема сброса. Положение кнопки сброса также изменено, и он был перемещен в угол платы рядом с интерфейсом USB, что облегчает нажатие. 3. ATmega16U2 заменяет 8U2, это не значит, что R3 с 16к флэш-памяти может сделать ваш код работать быстрее, это обновление для интерфейса USB чип сервис в теории позволяет имитировать USB HID, например, MIDI/джойстик/клавиатура. Характеристика Описание Откройте схему схемы оригинального дизайна, загрузите интерфейс разработки программного обеспечения бесплатно или измените его в соответствии с вашими потребностями. Процедура загрузки проста и удобна. Вы можете просто использовать Датчики и различные электронные компоненты (такие как: светодиодные лампы, гудки, кнопки, Фоторезисторы и т. д.), чтобы сделать различные интересные работы. С помощью высокоскоростного контроллера микрообработки (ATMEGA328) интерфейс разработки и среда очень просты и понятны, что очень подходит для начинающих. Описание рабочего процесса Цифровые входные/выходные терминалы ввода/вывода 0 ~ 13. Аналоговые входные/выходные терминалы ввода/вывода всего 0 ~ 5. Поддержка функции загрузки ISP. Входное напряжение: внешний источник питания не требуется при подключении к компьютеру USB, внешний источник питания 5 В ~ 9 В постоянного тока. Выходное напряжение: 5 В постоянного тока Выходное напряжение и 3,3 V постоянного тока Выходное напряжение. С помощью микропроцессора Atmel Atmega328.
