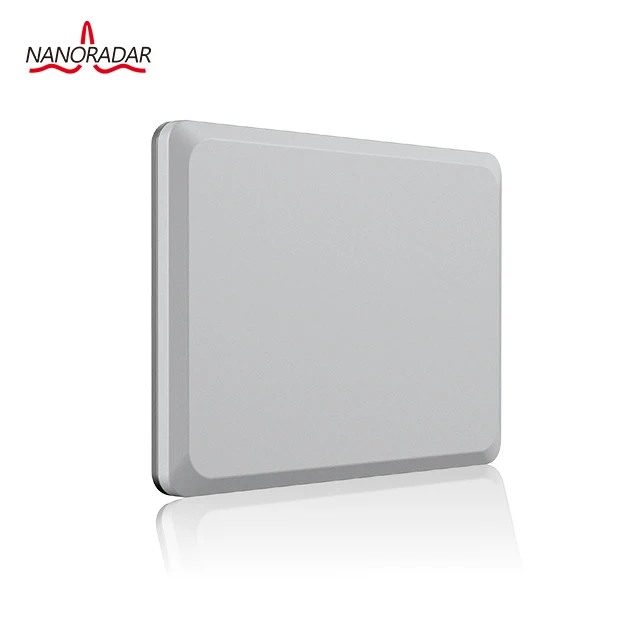

NSR300W радиолокатор среднего диапазона для критического объекта PErimeter защиты
Зачем использовать радар при наблюдении за периметром?
По сравнению с традиционными технологиями безопасности, такими как видео-аналитика, Пассивный вход, тепловая и т. Д., радар не влияет на плохую погоду, и никаких ложных сигналов от насекомых, теней и т. д. Он значительно сохранит видеозапись и направит камеру для наблюдения.
Преимущества радар-детектор
* Высокая эффективность
Он работает в 24GHz-ISM-Band для обнаружения движущихся целей, использует технологию модуляции FMCW, он может проникать в дождь, туман, дымку, с сильной адаптируемостью к различным условиям окружающей среды.
* Высокая надежность
Благодаря продвинутой асинхронной технологии фильтрации сигналов, система может обнаруживать и идентифицировать человеческие цели в любой позе, такой как медленное ползание, Быстрый бег, приседание и т. д.
* Простота в эксплуатации
Интерфейс связи Ethernet, 30 минут установки.
Радар Особенности
* Возможность обнаружения движущихся целей в чрезвычайно медленной скорости и фильтрации помех растений и деревьев * Работа в 24GHz-ISM-Band для обнаружения движущихся целей
* Возможность обнаружения азимута/диапазона информации об объекте
* Класс защиты: IP66
* С интерфейсом Ethernet и PoE
* CE, FCC, ROHS совместимый
Спецификация:
Модель No.
NSR300W
Мишень
Животное, человек, транспортное средство
Диапазон скорости
0,5 ~ 30 м/с
Лазерный дальномер
1,5 ~ 450 м (человека), 600 метров (транспортного средства)
Расстояние разрешение
1,5 м
Дальность покрытия
3,5 ~ 150000m2
Точность обнаружения
99%
Радар charactics
Радар-детектор
Расстояние, направление, угол
Частота передачи
24,05 ~ 24,25 ГГц
Точность угла
± 1 °
Частота обновления
8 Гц
Расстояние точность
± 0,75 м
Диапазон углов
Азимут: 90 ° высота: 13 °
Блок питания
17 Вт (12 В постоянного тока, POE +)
Рабочая температура
-40 ~ 65 ℃
Аппаратные средства charactics
Интерфейс связи
Ethernet (Радиолокационная Поддержка POE)
Высота установки
Предполагаемый радар 2 метра вокруг
Класс защиты от поражения электрическим током
IP66
Сертификация
RoHS,SRRC, анти-взрыв
Радар тестирование и использование
(1) Мы предоставляем следующие инструменты для тестирования радаров:
Нет.
Имя устройства
Кол-во
-1 шт.
NSR300W радар
-1 шт.
2
ПК
-1 шт.
3
12V DC источник питания
-1 шт.
4
Программное обеспечение для тестирования ПК
-1 шт.

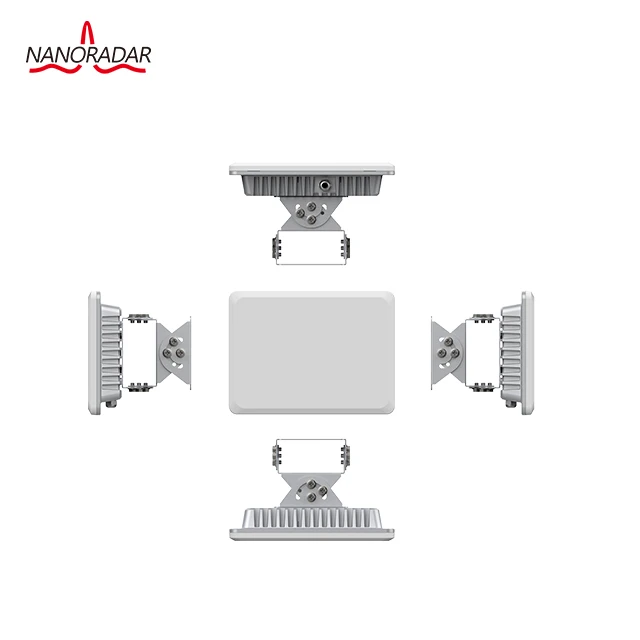

(2)Радар установки:
Для обеспечения точности обнаружения радара, плоскость обнаружения радара обычно перпендикулярна области периметра для установки, И требует определенной высоты установки 2 ~ 3 метра (Рекомендуемая высота установки).
(3) интерфейс программного обеспечения NSM:
Радиолокатор по периметру обеспечивает удобство и безопасность
Мы предоставляем радар SDK и веб-API для интеграции VMS или PSIM.
Система может быть совместима с ONVIF NVRs с рынка,Оповещение о тревоге с помощью системы видеонаблюдения.
Радар поддерживает интеграция с общей системой сигнализации через выход интерфейса I/O или RS485.
Радар поставляется с реле для аварийной сирены на месте.

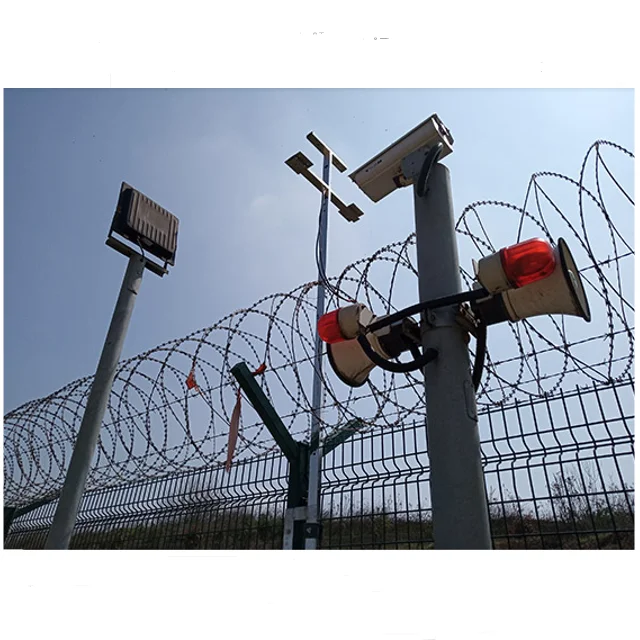

Радиолокационная система видеонаблюдения по периметру
Решение 1:Решение 2:
Мы предоставляем вам систему RVS.Мы предоставляем вам только радар-датчик/Модуль и радар-протокол/API для вашей 2-й разработки.
Применение радиолокатора по периметру: для защиты fense, защиты животноводства, жилого периметра, критической защиты периметра объекта и т. Д.
Отгрузочная ведомость:
Общая упаковка NSR80W включает в себя, как показано ниже:
2. MR72 --- 77GHz 40-80 метров UAV радар предупреждения столкновений 3. CAR28T / 28F --- автомобильный BSD/LCA радар Сверхмощный Радар для предупреждения столкновений. 4. MR76 --- 77 ГГц 160 метров автомобильный радар ADAS (ACC/AEB) 5. NSR80W/NSR100W/NSR300W --- обнаружение вторжений по периметру безопасности
Профессиональная команда Nanoradar производит профессиональные радарные продукты!
Вопросы и ответы
1) Вопрос: Почему нет ответа, когда датчик радара включен?
Ответ: при включении радара будет Два звуковых сигнала. Если вы не слышите звук, проверьте, хорошо ли подключена линия питания, и является ли полярность шнура питания правильной. Напряжение источника питания радара должно быть 12 В постоянного тока и рабочий ток должен быть около 400 мА.
2) В: почему он не может нормально обнаруживать цели, даже если радар правильно включен?
О: Пожалуйста, проверьте правильность направления установки радара. Пожалуйста, обратитесь к "определение направления Структуры" для проверки. И со специальным симулятором FMCW, чтобы проверить, является ли выход радара нормальным.
3) В: почему есть выход целевого сигнала, когда на самом деле нет цели?
О: Пожалуйста, проверьте, нацелена ли установка радара на целевую область, и есть ли Вибрация для установки радара. Проверьте правильность подключения к земле.
