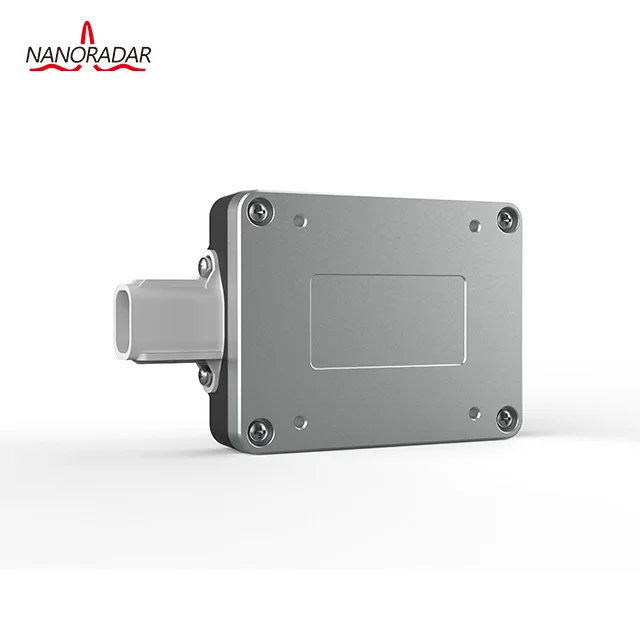

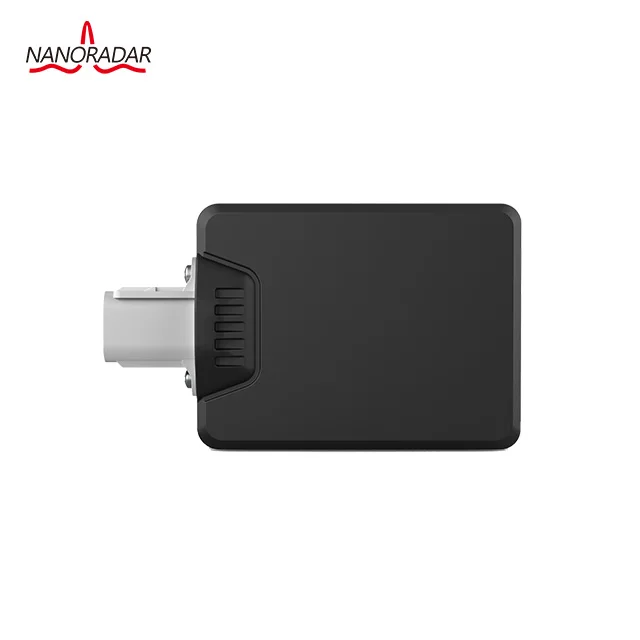

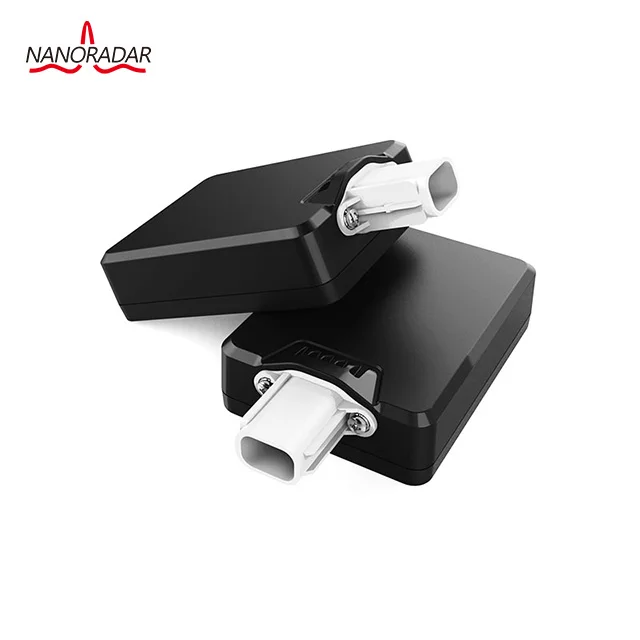

77 ГГц радар система предупреждения о приближении для тяжелых транспортных средств безопасности
От морей до дорог, от шахт до портов и от склада до строительных площадок, есть большое количество тяжелых транспортных средств на пути, чтобы выполнить свои задачи, однако, постоянное улучшение безопасности этих тяжелых транспортных средств становится весьма важным, так как эти аварии причиняют довольно тяжелые потери. Традиционная система камеры заднего вида оспаривается из-за различных экологических ограничений. Теперь система с радиолокационной технологией помогает обеспечить Лучшее и безопасное решение.
Радар Особенности:
* Работа в 77GHz-ISM-Band для обнаружения движущихся объектов
* Компактный размер (58x96x24 мм)
* Точно измеряет направление, диапазон, скорость движущихся целей
* Класс защиты IP66 для наружного использования
* Hige Уровень обнаружения
Спецификация:
Измерение производительности до естественных целей (не отражающие цели)
Модуляции
FMCW
Дальность обнаружения
0,20 ~ 40 м (120 °)
Разрешение
Точечная цель, без отслеживания
0,2 м
Точность
Точечная цель, без отслеживания
± 0,10 м
Угол обзора
120 °
Угол Разрешение
Точечная цель, без отслеживания
± 0,5 °
Диапазон скорости
± 18 м/с (-оставляющий объект, + приближение)
Скорость разрешение
Точечная цель, без отслеживания
± 0,58 м
Скорости точности
Точечная цель, без отслеживания
± 0,3 м
Антенна каналы
2TX/4RX = 8 каналов
Время цикла
33
Высота луча
-6dB
14 °
Азимут луч
-6dB
112 °
SR73F двойные балки (средний и короткий радиус действия) работают одновременно и не могут быть переключены. Обнаруженные цели выводятся в порядке расстояния или RCS. По умолчанию они выводятся на расстояние от Ближнего до дальнего.
Условия эксплуатации
Частота передачи
ETSI & FCC, аддитивного цветового пространства
76…77 ГГц
Передают Емкость
Средняя/пик EIRP
29.8dBm
Мощность
+ 6,0 V ~ 32VDC
Расход
2,5 W
Рабочая температура
-40 ℃... + 85 ℃
Для хранения TemТемпературы
-40 ℃... + 90℃
Класс защиты от поражения электрическим током
IP66
Интерфейс
Интерфейс
1xCAN-высокая скорость 500 кбит/с
Крышка
Измерение
Ш * Д * В
58*96*24 мм
Вес
70 г
Материал
Вид спереди/сзади
PBT + GF30
77GHz радар с диапазоном 40 метров и 120 ° более широким углом обнаружения
Чтобы уменьшить слепоту и снизить стоимость клиентов.
Описание системы предупреждения о столкновении SR73F:
Система предупреждения безопасности для тяжелых транспортных средств
(1) радар 77 ГГц с углом обнаружения 120 градусов и регулируемым диапазоном обнаружения 40 метров.
(2) светодиодный дисплей будильника используется для указания расстояния объекта.
(3) 3 режима по желанию, каждый режим отклоняется в 5 зон тревоги
Режима обнаружения:
Дальность обнаружения
Уровень сигнала тревоги
Zone-1 шт. Сигнализация
Зоны 2 Сигнализация
Zone 3 Сигнализация
Zone 4 Сигнализация
Зона № 5 Сигнализация
Горизонтальная * Вертикальная (м)
Сигнализация Путь
Освещение
Зеленый
Цвет: желтый
Цвет: желтый
Красный
Красный
Аудио
Длинный Ди-ди Интервал
Средний Ди-ди Интервал
Короткий Ди-ди Интервал
Быстро Ди-ди Интервал
Длинные кольцо
3,0*5,0 м
Режим 1
5 метров
4 м
3 м
2 м
1 м
4,0*6,0Метров
Режим 2
6 метров
5 метров
3,5 метров
2 м
1 м
6,5*9,0Метров
Режим 3
9 м
7 м
5 метров
3,5 метров
1,5 метров

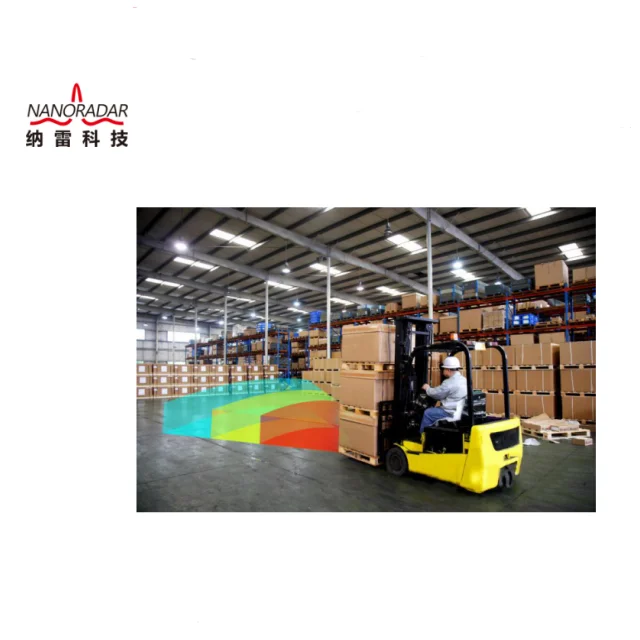

Установка чехлы
У нас есть чехлы, установленные на:
Компания ZOOMLION для чистки автомобилей;
SANTY экскаваторы;
Горнодобывающей техники;
Крана;
Вилочный погрузчик и т. д.

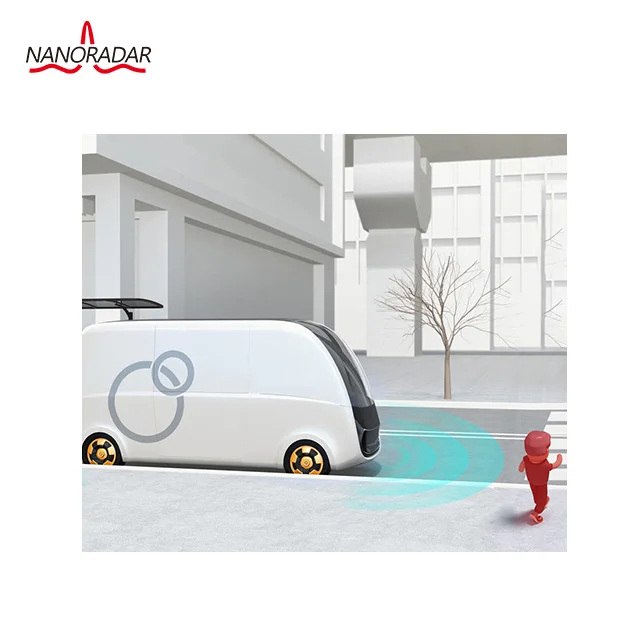

Радиолокационное решение для предотвращения столкновений для сверхмощного оборудования
