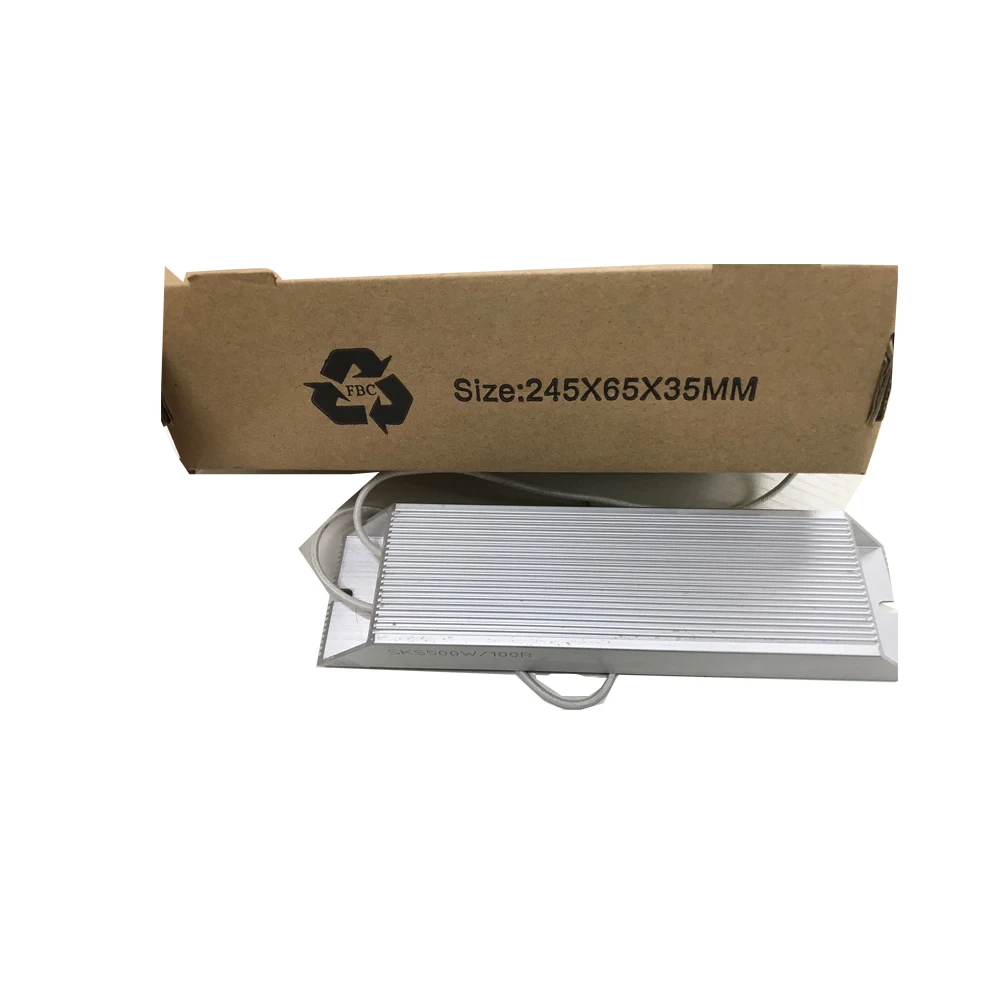

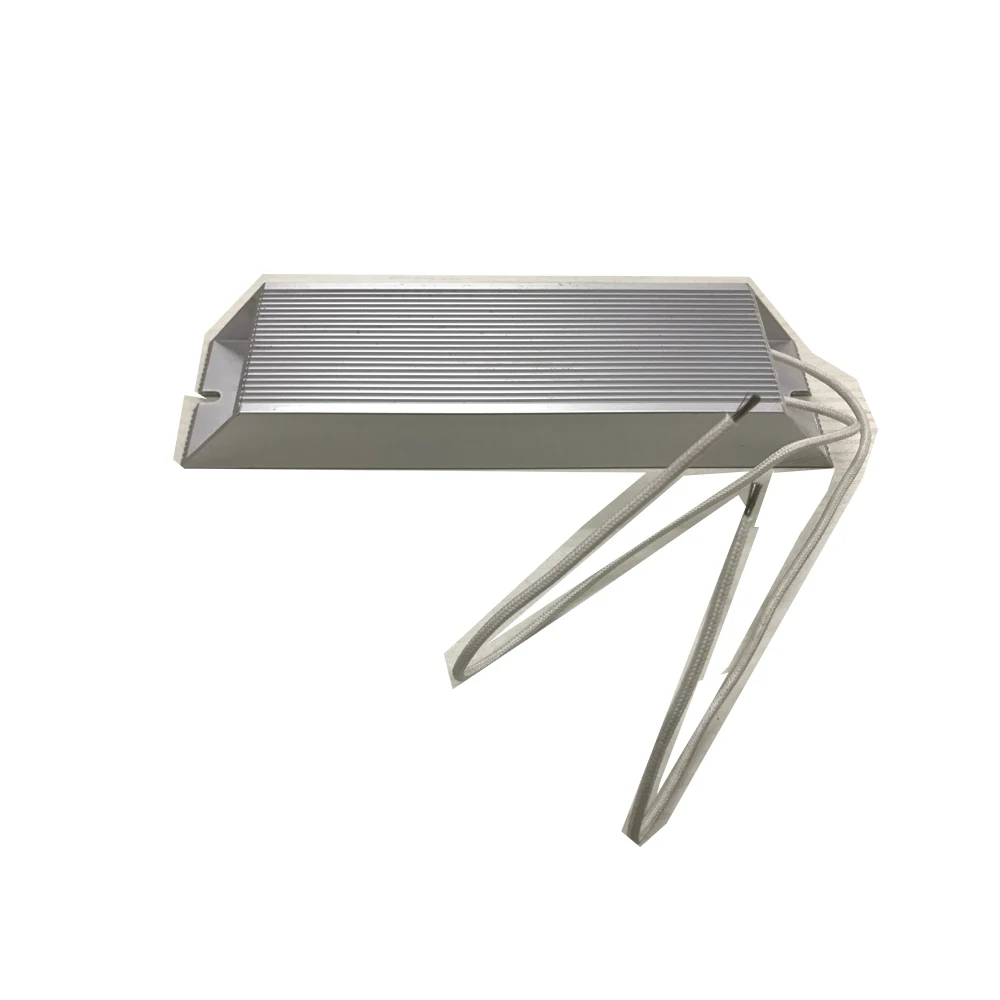

Тормозной резистор для привода переменного тока 2

Серийный номер

Предмет

Возможности
Требуете

Метод испытаний

1

Сопротивление и устойчивость к высоким температурам дисперсии

R≥ 1Ω ± 5%
R <1Ω ± 10%

Соответствии с JIS-C-5202 5,1

2

Резистор температуры
Коэффициент

R> 20Ω, ± 260 ppm/℃
R≤ 20Ω, ± 400 ppm/℃

Работать в диапазоне температур
-25 ~ 200 ℃, коэффициент должен соответствовать JIS-C-5202 5,2

3

Номинальная нагрузка

Поверхностные temperature≤ 375 ℃

Правильно устанавливается на алюминиевой пластине 300 × 300 × 3 мм в соответствии с JIS-C-5202 5,4

4

Краткосрочной перспективе перегрузки

Нет ненормальность
& Delta; R≤ ± (2% R + 0,05Ω)


Применение в 10 раз выше, чем номинальное напряжение в течение 5 секунд под тем же покрытием, в соответствии с JIS-C-5202 5,5

5

Сопротивление изоляции

Нет ненормальность
R≥ 100MΩ

Сопротивление изоляции должно быть 100 МОм или более между терминалом и корпусом при измерении с помощью постоянного тока 500 В тестер сопротивления изоляции, в соответствии с JIS-C-5202 5,6

6

Выдерживаемое Напряжение

Нет ненормальность
Без разрушения
& Delta; R≤ ± (0.1% R + 0,05Ω)

Не должно быть обнаружено никаких отклонений, когда переменный ток 2500 В применяется между терминалом и корпусом в течение 1 мин, в соответствии с wirh JIS-C-5202 5,7

7

Терминал прочность

Не ненормальный или
Потери

Статическая нагрузка 100N в направлении терминала в течение 30 секунд в соответствии с JIS-C-5202 6.1.2 (1)

8

Доказательства вибрации

Не ненормальный
& Delta; R≤ ± (0.1% R + 0,05Ω)

При вибрации, применяемой в цикле 10 ~ 55 Гц шириной 1,5 мм в трех направлениях в течение 1 минуты, не должно наблюдаться никаких механических повреждений, сохраняя 2 часа в каждом направлении.
Соответствии с JIS-C-5202 6,3
