IEC61032 50N тестовый зонд B противоударный

Описание и отзывы

Трекер стоимости

Характеристики

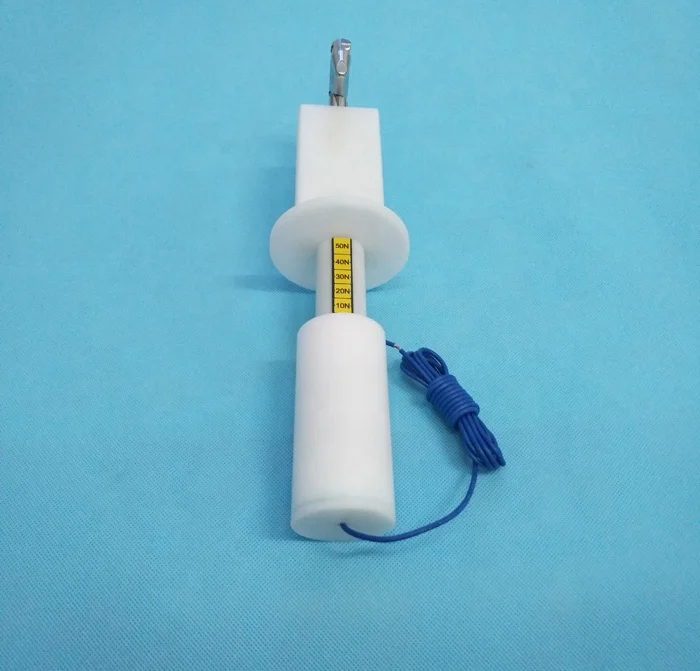

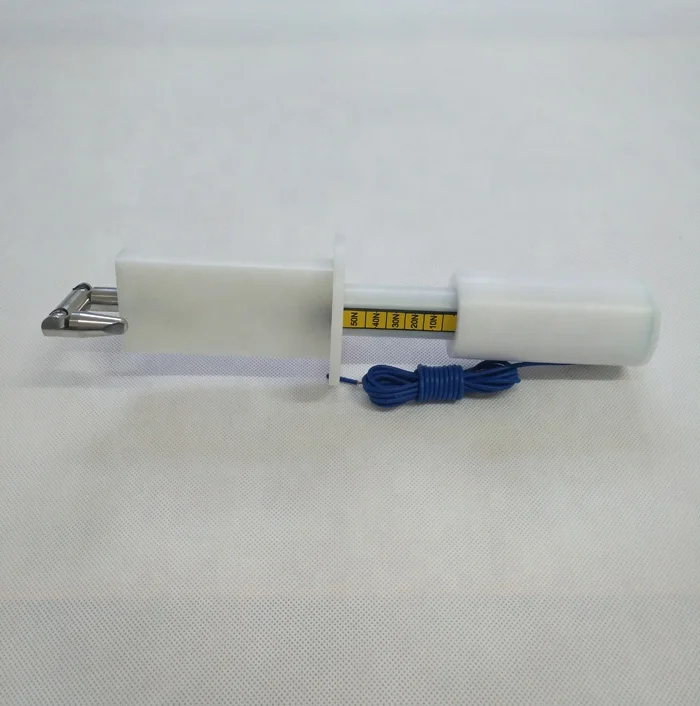

IEC61032 50N Пробник B, анти-шок тест на палец

Спецификация:



Стандартный тест пальцевой зонд/стандартный тест с накатанной головкой пальцевой зонд/Пробник B / IP2X класс защиты зонд/шарнирных соединений палец с 50N силы



Технические параметры:

1, с накатанной головкой палец Диаметр: 12 мм

2, с накатанной головкой длина среднего пальца: 80 мм

3, разделительная перегородка для диаметр: 50 мм

4, разделительная перегородка для Длина: 100 мм

5 в соответствии с: IEC60065, IEC 60335-1, IEC 60529, IEC60884-1, IEC60950, IEC61032, IEC69745-1

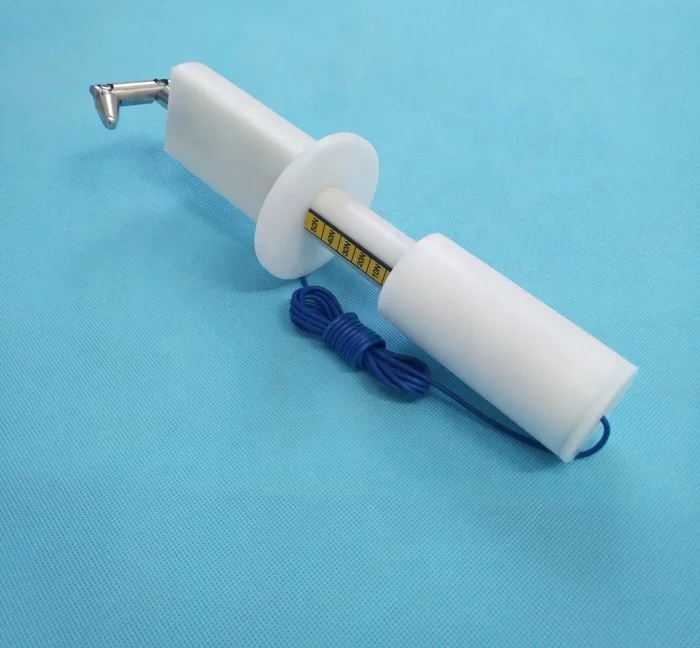

IEC61032 50N Пробник B, анти-шок тест на палец

Применение:

1. Совместных частей испытательного не может касаться частей под напряжением или потенциально опасные части, И 50 мм-20 мм перегородка не может войти.

2. В тесте требованиям предотвращает от приближения к потенциально опасные части, зонд B Пробник должен с 10 ± 3N тяги. Этот товар продается без сила должна использоваться с двухтактный на стендах.

3. В тесте от поражения электрическим током, проводки, конфигурации и мощность и прибором указания необходимы. Включите питание испытания образцов, И приложить соответствующие силу, чтобы определить, является ли заземления магистрали (3 вставки).

4. Оба шарнира должны допускать перемещение в одной и той же плоскости и в одном и том же направлении под углом 90 ° С a: 0 ° C до + 10 ° толерантность





Этот зонд предназначен для того, чтобы убедиться в основные меры защиты против доступа к опасным частям. Он также используется для того, чтобы проверить защиту против доступа с пальца.



Допуск на размеры в тех случаях, когда нет конкретных Допуск:



-На углы: 0



И минус 10 °
-По линейным размерам: до 25 мм: 0



И минус; 0,05 мм, защита от перегрева с фокусным расстоянием 25 мм: ± 0,2 мм.
