Высокоточный генератор сигналов ICL8038 набор «сделай сам» синусоидальный треугольник квадратный пилообразный выход 5 Гц ~ 400 кГц регулируемая амплитуда

Описание товара

Этот генератор сигналов DIY kit является профессиональным продуктом для генерации синусоидальной/треугольной/квадратной/передней и обратной sawtooth волны. Это набор для самостоятельной сварки и установки.

Особенности:
Использует ICL8038 и высокоскоростной op amp, более высокая точность.
Может выводить синусоидальные/треугольные/квадратные/передние и обратные формы sawtooth.
Частотный диапазон: 5 Гц ~ 400 кГц; диапазон рабочего цикла: 2 ~ 95% (регулируемый)
Поддерживает двойной усилитель мощности без блокировки конденсатора для обеспечения искажений сигнала высокой и низкой частоты.
Регулируемая частота и амплитуда.
Регулировка частоты отличается грубой настройкой и тонкой настройкой.
Все компоненты с отверстиями, легко устанавливается.

Технические характеристики:
Материал: FR4 + акрил
Напряжение питания: 12 V ~ 15 V
Частотный диапазон: 5 Гц ~ 400 кГц (регулируемый)
Диапазон рабочего цикла: 2 ~ 95% (регулируемый)
Синусоидальная волна низкого искажения: 1%
Дрифт низкой температуры: 50 ppm/°C
Выходная линейность треугольной волны: 0.1%
Диапазон смещения постоянного тока:-7,5 В ~ 7,5 в
Диапазон выходной амплитуды: 0,1 V ~ 11 Vpp (рабочее напряжение 12 V)

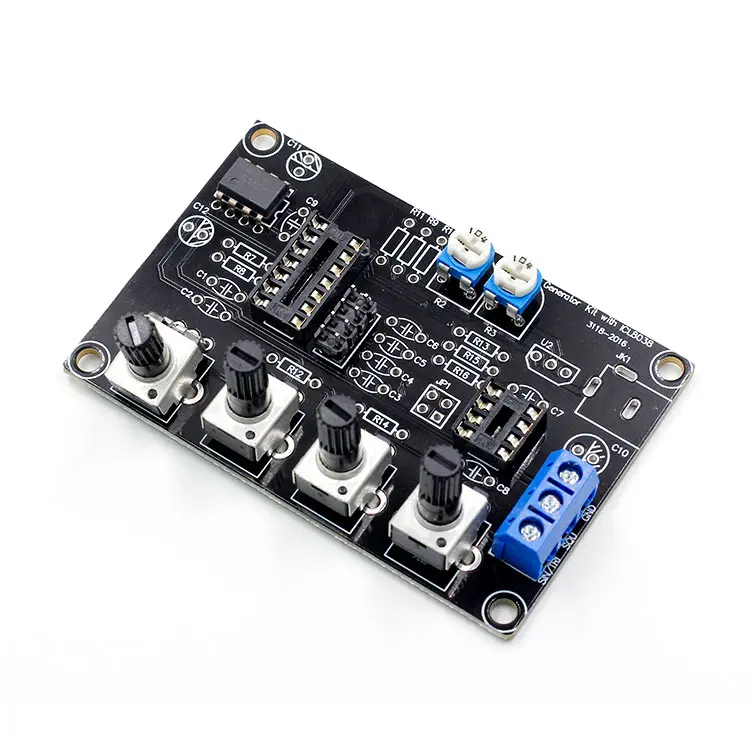

Размер доски: прибл. 7,8*5 см/3,07 * 1.97in
Размер готового продукта: прибл. 8,7*6*1,7 см/3,43*2,36 * 0.67in
Вес продукта: 81g/2,86 oz
Размер упаковки: прибл. 11*7*3 см/4,33*2,76 * 1.18in
Вес упаковки: 95g/3,35 oz

Примечание:
Тестовое изображение только для справки, пожалуйста, превалируйте!

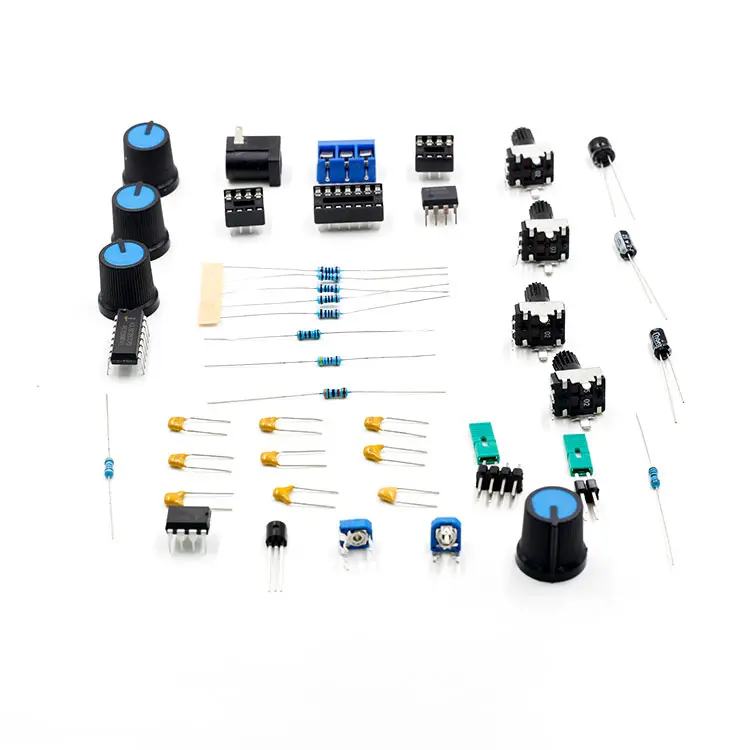

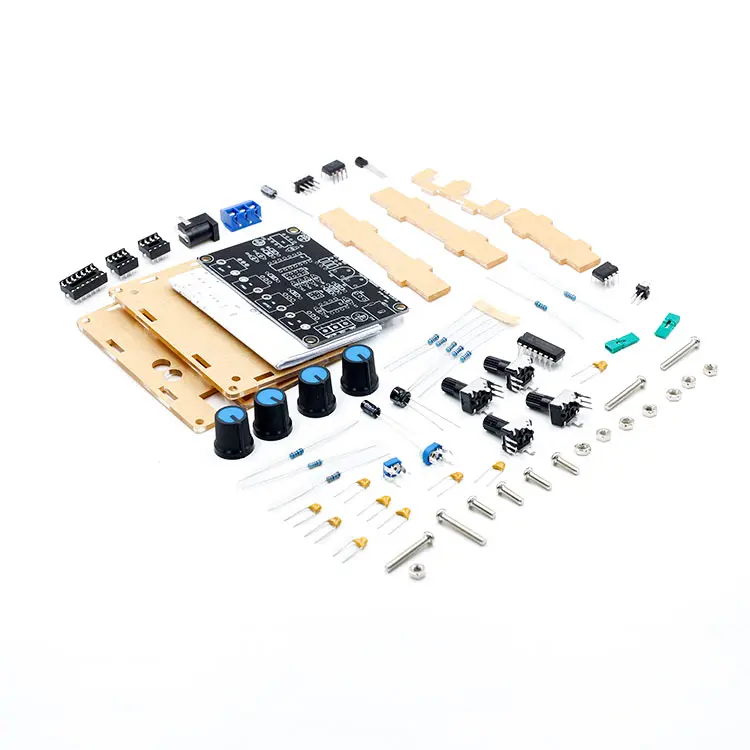

В комплект входит:
1 * генератор сигналов DIY Kit
