ZK-PP2K PWM генератор сигнала 8A модуль драйвера для двигателя/лампы двухрежимный ЖК-дисплей частота импульса рабочий цикл Регулируемый
- Категория: Электронные измерительные приборы >>>
- Поставщик: Shenzhen,Qinda,Electronics,Co.,Ltd.,[Guangdong,China]Shenzhen,Ltd.Shenzhen
Поделиться:
Описание и отзывы
Трекер стоимости
| Месяц | Минимальная цена | Макс. стоимость |
|---|---|---|
| Aug-15-2025 | 95.37 $* | 97.86 $* |
| Jul-15-2025 | 77.12 $* | 79.67 $* |
| Jun-15-2025 | 94.86 $* | 96.41 $* |
| May-15-2025 | 93.37 $* | 95.46 $* |
| Apr-15-2025 | 74.57 $* | 75.57 $* |
| Mar-15-2025 | 92.68 $* | 94.10 $* |
| Feb-15-2025 | 91.58 $* | 93.12 $* |
| Jan-15-2025 | 90.44 $* | 92.56 $* |
Характеристики
Описание продукта:
Номер изделия: | Генератор сигналов |
Wechat/тел | + 8613534149774 |
Сообщение электронной почты/Skype | Qindamodule @ 163.com |
1823232721 |
1. Описание:
ZK-PP2K генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, пульсах и на выходе. он поддерживает двойной режим: PWM режим и импульсный режим. он поддерживает высокий ток на выходе и может быть напрямую подключен к мотору. используется в качестве источника сигнала или источника возбуждения для тестирования. широко используется в производственной практики и технологии.
2. Особенности:
1>. Двойной режим: PWM режим и импульсный режим
2>. ЖК-дисплей высокой четкости
3>. Поддержка регулировки частоты
4>. Поддержка регулировки рабочего цикла
5>. Высокая точность обнаружения
6>. Поддержка функции отключения питания
7>. 1-канальный выходной сигнал
8>. Поддержка обратной защиты
9>. Поддержка включен/отключен выход
10>. Прямой Привод LED/двигатель/электромагнитный клапан
3. Параметры:
1>. Название продукта: ZK-PP2K генератор ШИМ-сигналов
2>. Модель: ZK-PP2K
3>. Рабочее напряжение: DC 3,3 V-30 V
4>. Частотный диапазон: 1 Гц ~ 150 кГц
5>. Точность частоты: 2%
6>. Диапазон рабочего цикла: 0.00%-100%
7>. Выходной ток: 8А (макс.)
8>. Количество импульсов: 1 ~ 9999 или бесконечное
9>. Время задержки: 0,000 с ~ 9999 с
10>. Ширина импульса: 0,000 s ~ 9999 s
11>. Точность времени: 1 мс
12>. Амплитуда выхода: одинаковая для входного напряжения
13>. Рабочая температура:-20 ℃ ~ 85 ℃
14>. Рабочая влажность: 0% ~ 95% относительной влажности

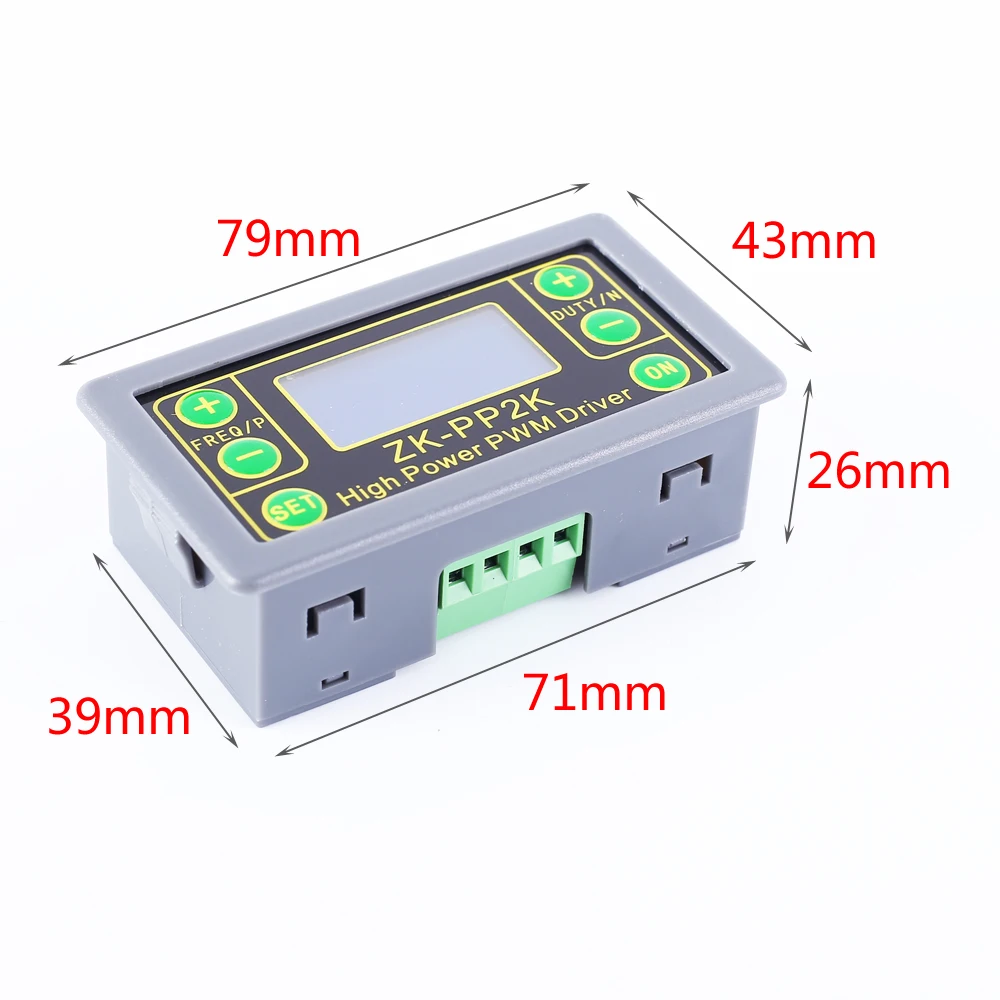

15>. Размер: 79*43*26 мм
4. Режим работы:
1>. PWM режим: частота, рабочий цикл
1,1>. Это PWM режим При отображении '%'.
1,2>. Заводским режимом по умолчанию является PWM режим.
1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может коротко нажать, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц.
1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного рабочего цикла для частоты. Пользователь может коротко нажать, установив значение в минимальном блоке или сохранить нажатие для непрерывной настройки. Диапазон рабочего цикла составляет от 0.00% до 100%.
1,5>. Короткое нажатие кнопки «on» для включения или отключения вывода. Оно включено при отображении символа «Out» слева. Отключено, если нет символа отображения «Out», а модуль выдает 0 В.
1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.
1,7>. Переключение режима работы: удерживайте кнопку «Set» около 6 секунд. Затем она переходит в импульсный режим, если символ «%» исчезнет справа.
2>. Импульсный режим: ширина импульса, задержка, количество импульсов
2,1>. Это режим ШИМ без символа отображения '%'.
2,2>. Кнопки P + и P-используются для установки времени для положительной ширины импульса. Отображается на первой линии. Установленный диапазон времени составляет 0,000 с ~ 9999 с.
2,3>. Кнопки N + и N-используются для установки времени отрицательной ширины импульса. Отображается на второй линии. Установленный диапазон времени составляет 0,000 с ~ 9999 с.
2,4>. Короткое нажатие кнопки «on» для включения или отключения вывода. Оно включено при отображении символа «Out» слева. Отключено, если нет символа отображения «Out», а модуль выдает 0 В.
2,5>. Заводская положительная ширина импульса по умолчанию составляет 0,5 секунд, а отрицательная ширина импульса-0,5 секунд.
2,6>. Нажмите и удерживайте кнопку «set» в течение 2 секунд, чтобы установить количество импульсов и время задержки. На экране будет отображаться символ «set» в левом нижней части. Примечание: как только в этом режиме, выход будет отключен и выходной Пульс будет очищен.
2,7>. Кнопки P + и P-используются для установки времени задержки. Диапазон времени установки составляет 0,000 с ~ 9999 с.
2,8>. Кнопки N + и N-используются для установки количества импульсов. Диапазон установки 1 ~ 9999 или бесконечный.
2,9>. Заводское время задержки по умолчанию составляет 0 секунд, и количество импульсов бесконечное (дисплей '----').
2,10>. Автоматический возврат к импульсному интерфейсу нажатием кнопки 'SET' в течение 2 секунд.
2,11>. Коротко нажмите кнопку «ON», чтобы после установки времени задержки, а затем начать выводить установленное количество импульсов.
2,12>. Он будет автоматически выдавать 0 В, если будет отправлено количество импульсов. Выход будет отключен и очистит номера импульсов, если нажмите кнопку «ON» во время вывода.
2,13>. Количество наборных импульсов выводится каждый раз, когда модуль включен, а затем останавливает выход или нажмите кнопку «on» для перезапуска.
5. Практическое применение:
1>. Выход ШИМ 20 кГц, 60%: Выберите режим ШИМ. Установите частоту до 20,00 и рабочий цикл до 060%.
2>. выход включить 0,6 с, выключить 0,2 с, бесконечная петля: Выберите импульсный режим. установите положительную ширину импульса до 0,600, а отрицательную ширину импульса до 0,200. время задержки до 0,000. количество импульсов до '----'.
3>. задержка 5S после включения или нажмите кнопку «ON». затем выход включить 0,6 с, выключить 0,2 с, бесконечная петля: Выберите импульсный режим. установите положительную ширину импульса до 0,600, а отрицательную ширину импульса до 0,200. время задержки до 5,000. количество импульсов до '----'.
4>. задержка 5S после включения или нажмите кнопку «ON». затем выход 10 мс сигнал высокого уровня, 10 мс сигнал низкого уровня, цикл 100 раз: Выберите импульсный режим. установите положительную ширину импульса до 0,010, а отрицательную ширину импульса до 0,010. время задержки до 5,000. количество импульсов до 0100.
5>. задержка 5S после включения питания. затем сохранить выход: Выберите импульсный режим. установите положительную ширину импульса более 0 (любое значение) и отрицательную ширину импульса до 0,000. время задержки до 10,00. количество импульсов до '----'.
6. Действия:

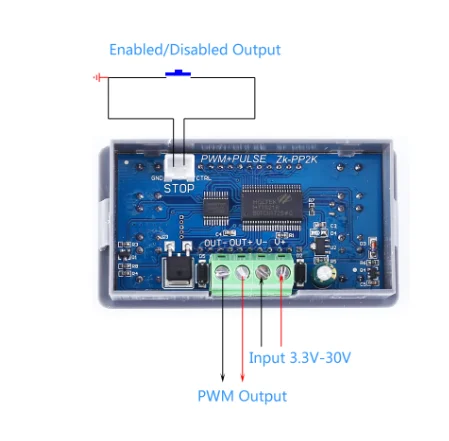

1>. Подключите к источнику питания.
2>. Выберите режим работы, как показано ниже.
3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров.
4>. Короткое или длинное нажатие кнопки "Duty +" или "Duty-" для установки параметров.
5>. Подключите к нагрузке.
7. Область применения:
1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития
2>. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя
3>. Генерировать регулируемые импульсы для использования MCU
4>. Диммер
5>. Регулятор скорости
8. Примечание:
1>. Это 1-канальный сигнал выходного сигнала.
2>. Его Максимальный выходной ток составляет 8А. Поэтому он может непосредственно управлять такими мощными устройствами, как двигатель.
3>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.
9. Упаковка:
1>. 1 шт. ZK-PP2K PWM генератор сигналов
ZK-PP2K генератор сигналов-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, пульсах и на выходе. он поддерживает двойной режим: PWM режим и импульсный режим. он поддерживает высокий ток на выходе и может быть напрямую подключен к мотору. используется в качестве источника сигнала или источника возбуждения для тестирования. широко используется в производственной практики и технологии.
2. Особенности:
1>. Двойной режим: PWM режим и импульсный режим
2>. ЖК-дисплей высокой четкости
3>. Поддержка регулировки частоты
4>. Поддержка регулировки рабочего цикла
5>. Высокая точность обнаружения
6>. Поддержка функции отключения питания
7>. 1-канальный выходной сигнал
8>. Поддержка обратной защиты
9>. Поддержка включен/отключен выход
10>. Прямой Привод LED/двигатель/электромагнитный клапан
3. Параметры:
1>. Название продукта: ZK-PP2K генератор ШИМ-сигналов
2>. Модель: ZK-PP2K
3>. Рабочее напряжение: DC 3,3 V-30 V
4>. Частотный диапазон: 1 Гц ~ 150 кГц
5>. Точность частоты: 2%
6>. Диапазон рабочего цикла: 0.00%-100%
7>. Выходной ток: 8А (макс.)
8>. Количество импульсов: 1 ~ 9999 или бесконечное
9>. Время задержки: 0,000 с ~ 9999 с
10>. Ширина импульса: 0,000 s ~ 9999 s
11>. Точность времени: 1 мс
12>. Амплитуда выхода: одинаковая для входного напряжения
13>. Рабочая температура:-20 ℃ ~ 85 ℃
14>. Рабочая влажность: 0% ~ 95% относительной влажности
15>. Размер: 79*43*26 мм
4. Режим работы:
1>. PWM режим: частота, рабочий цикл
1,1>. Это PWM режим При отображении '%'.
1,2>. Заводским режимом по умолчанию является PWM режим.
1,3>. Кнопка FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может коротко нажать, установив значение в минимальном блоке или удерживайте нажатие для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кГц.
1,4>. Кнопка DUTY + и DUTY-используются для настройки выходного рабочего цикла для частоты. Пользователь может коротко нажать, установив значение в минимальном блоке или сохранить нажатие для непрерывной настройки. Диапазон рабочего цикла составляет от 0.00% до 100%.
1,5>. Короткое нажатие кнопки «on» для включения или отключения вывода. Оно включено при отображении символа «Out» слева. Отключено, если нет символа отображения «Out», а модуль выдает 0 В.
1,6>. Заводская частота по умолчанию составляет 1 кГц, а рабочий цикл-50%.
1,7>. Переключение режима работы: удерживайте кнопку «Set» около 6 секунд. Затем она переходит в импульсный режим, если символ «%» исчезнет справа.
2>. Импульсный режим: ширина импульса, задержка, количество импульсов
2,1>. Это режим ШИМ без символа отображения '%'.
2,2>. Кнопки P + и P-используются для установки времени для положительной ширины импульса. Отображается на первой линии. Установленный диапазон времени составляет 0,000 с ~ 9999 с.
2,3>. Кнопки N + и N-используются для установки времени отрицательной ширины импульса. Отображается на второй линии. Установленный диапазон времени составляет 0,000 с ~ 9999 с.
2,4>. Короткое нажатие кнопки «on» для включения или отключения вывода. Оно включено при отображении символа «Out» слева. Отключено, если нет символа отображения «Out», а модуль выдает 0 В.
2,5>. Заводская положительная ширина импульса по умолчанию составляет 0,5 секунд, а отрицательная ширина импульса-0,5 секунд.
2,6>. Нажмите и удерживайте кнопку «set» в течение 2 секунд, чтобы установить количество импульсов и время задержки. На экране будет отображаться символ «set» в левом нижней части. Примечание: как только в этом режиме, выход будет отключен и выходной Пульс будет очищен.
2,7>. Кнопки P + и P-используются для установки времени задержки. Диапазон времени установки составляет 0,000 с ~ 9999 с.
2,8>. Кнопки N + и N-используются для установки количества импульсов. Диапазон установки 1 ~ 9999 или бесконечный.
2,9>. Заводское время задержки по умолчанию составляет 0 секунд, и количество импульсов бесконечное (дисплей '----').
2,10>. Автоматический возврат к импульсному интерфейсу нажатием кнопки 'SET' в течение 2 секунд.
2,11>. Коротко нажмите кнопку «ON», чтобы после установки времени задержки, а затем начать выводить установленное количество импульсов.
2,12>. Он будет автоматически выдавать 0 В, если будет отправлено количество импульсов. Выход будет отключен и очистит номера импульсов, если нажмите кнопку «ON» во время вывода.
2,13>. Количество наборных импульсов выводится каждый раз, когда модуль включен, а затем останавливает выход или нажмите кнопку «on» для перезапуска.
5. Практическое применение:
1>. Выход ШИМ 20 кГц, 60%: Выберите режим ШИМ. Установите частоту до 20,00 и рабочий цикл до 060%.
2>. выход включить 0,6 с, выключить 0,2 с, бесконечная петля: Выберите импульсный режим. установите положительную ширину импульса до 0,600, а отрицательную ширину импульса до 0,200. время задержки до 0,000. количество импульсов до '----'.
3>. задержка 5S после включения или нажмите кнопку «ON». затем выход включить 0,6 с, выключить 0,2 с, бесконечная петля: Выберите импульсный режим. установите положительную ширину импульса до 0,600, а отрицательную ширину импульса до 0,200. время задержки до 5,000. количество импульсов до '----'.
4>. задержка 5S после включения или нажмите кнопку «ON». затем выход 10 мс сигнал высокого уровня, 10 мс сигнал низкого уровня, цикл 100 раз: Выберите импульсный режим. установите положительную ширину импульса до 0,010, а отрицательную ширину импульса до 0,010. время задержки до 5,000. количество импульсов до 0100.
5>. задержка 5S после включения питания. затем сохранить выход: Выберите импульсный режим. установите положительную ширину импульса более 0 (любое значение) и отрицательную ширину импульса до 0,000. время задержки до 10,00. количество импульсов до '----'.
6. Действия:
1>. Подключите к источнику питания.
2>. Выберите режим работы, как показано ниже.
3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров.
4>. Короткое или длинное нажатие кнопки "Duty +" или "Duty-" для установки параметров.
5>. Подключите к нагрузке.
7. Область применения:
1>. Генератор сигналов квадратной волны, генерирующий сигнал квадратной волны для экспериментального развития
2>. Используется для генерации сигнала квадратной волны, который контролирует драйвер двигателя
3>. Генерировать регулируемые импульсы для использования MCU
4>. Диммер
5>. Регулятор скорости
8. Примечание:
1>. Это 1-канальный сигнал выходного сигнала.
2>. Его Максимальный выходной ток составляет 8А. Поэтому он может непосредственно управлять такими мощными устройствами, как двигатель.
3>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.
9. Упаковка:
1>. 1 шт. ZK-PP2K PWM генератор сигналов
