Сделано в Китае ali baba со сверлением фрезеровкой полировкой гравировкой ЧПУ стеклянный Рабочий центр

Описание и отзывы

Трекер стоимости

Характеристики

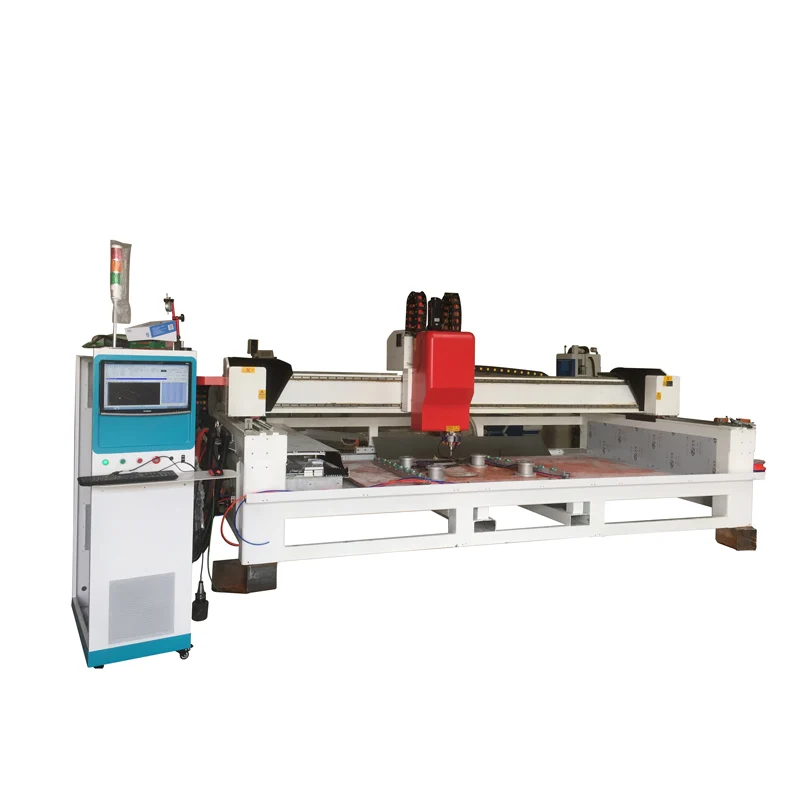

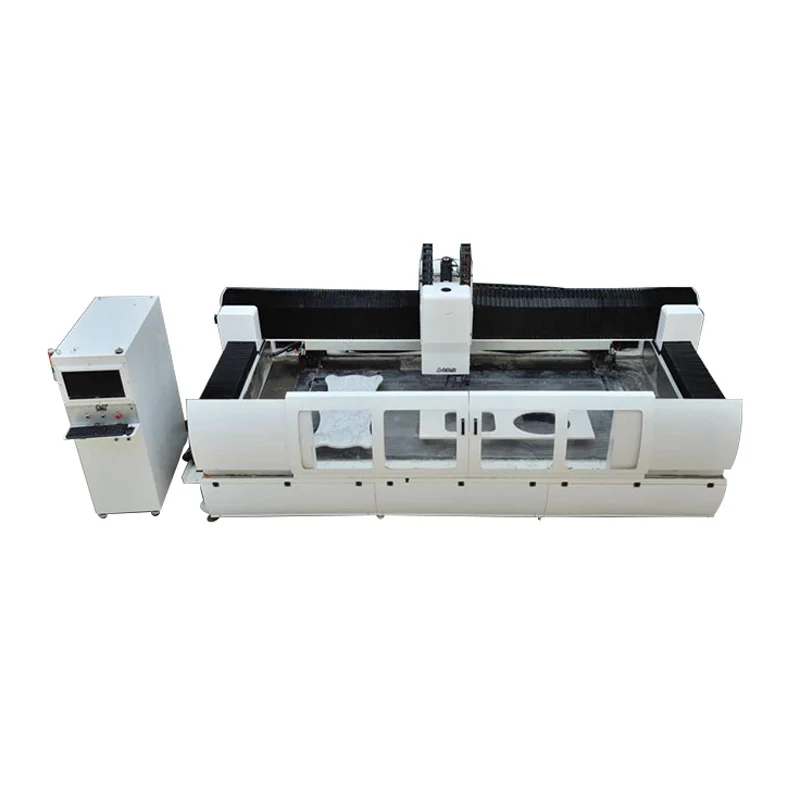

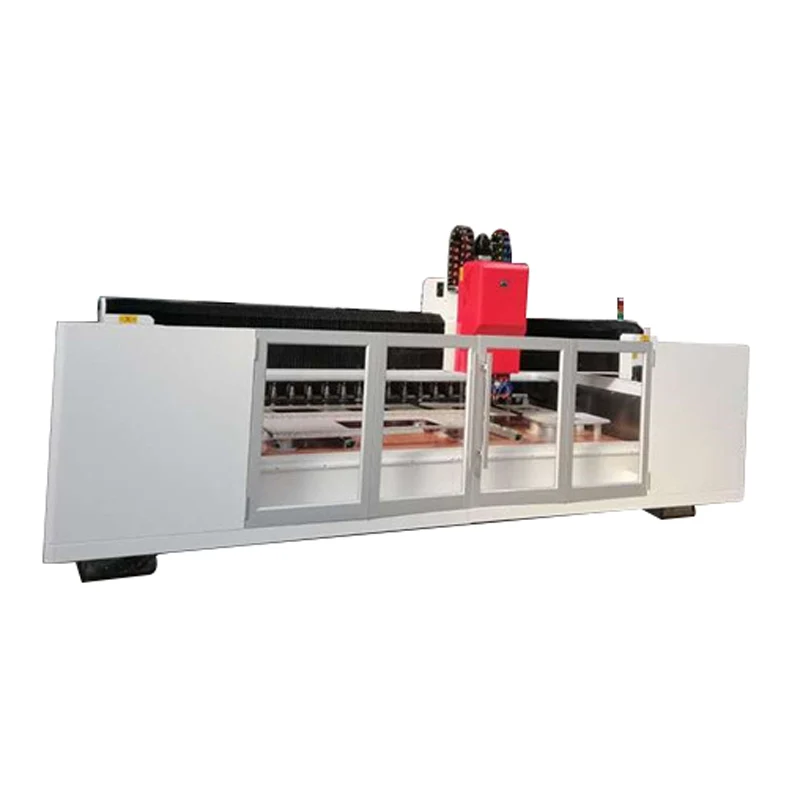

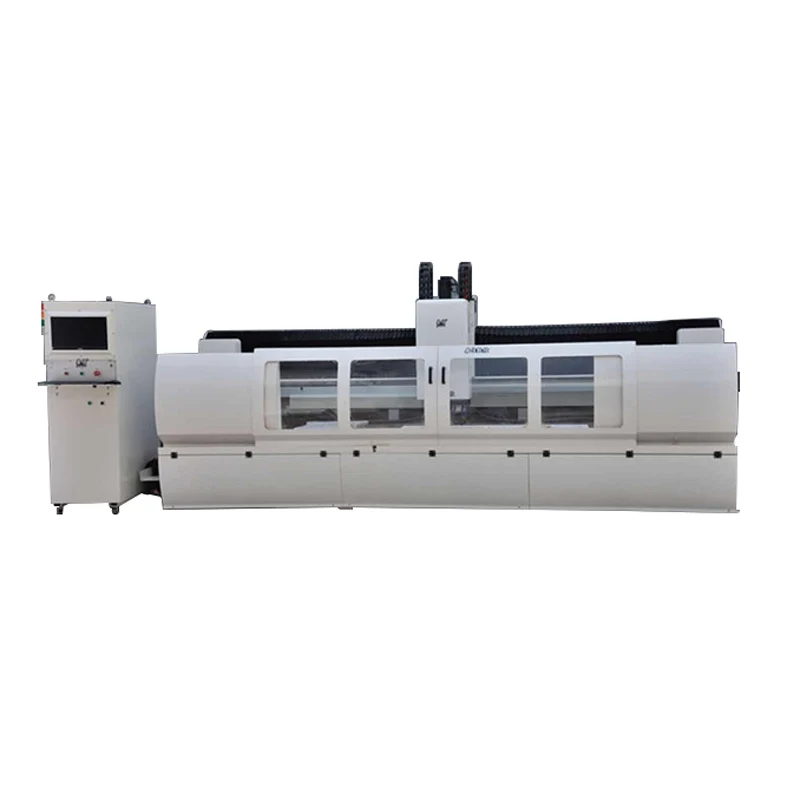

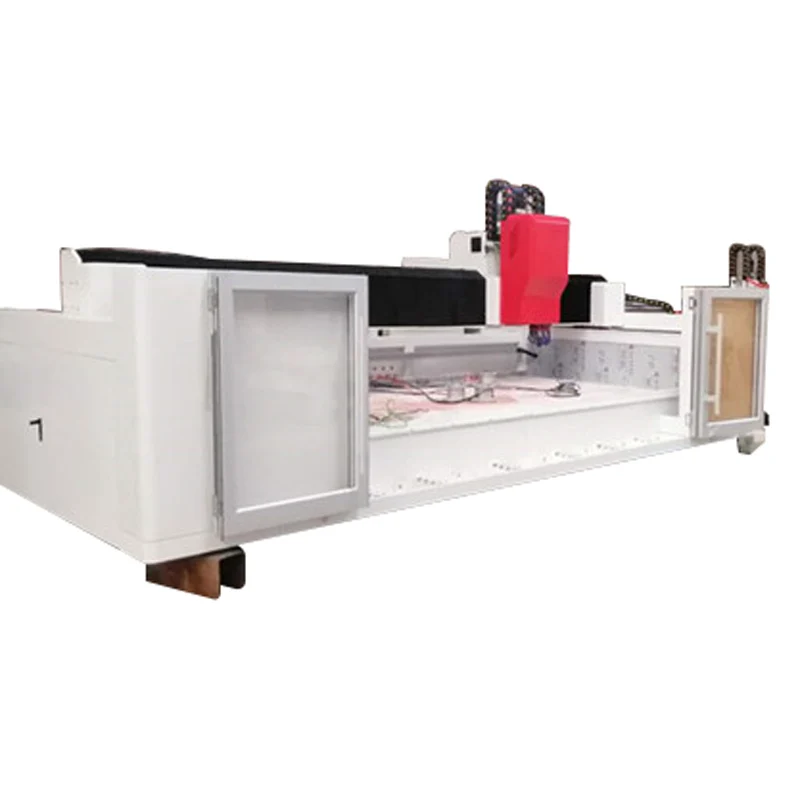

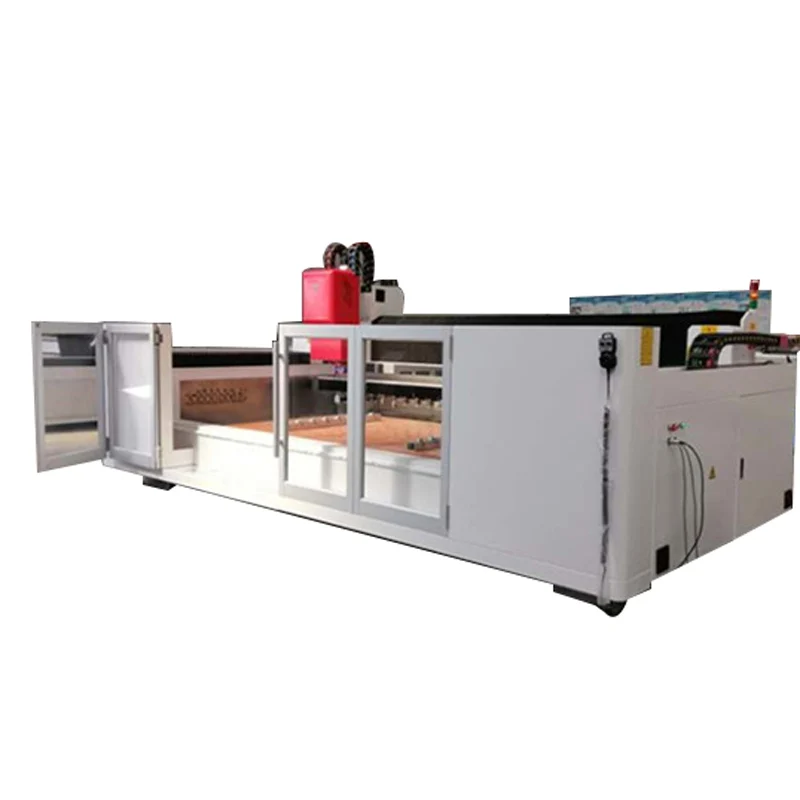

ЧПУ обработки стекла центр

ZYWC2010 с бурением фрезерования полировки гравировки















Основные технические данные

Поперечный	Ось XX = 2000 мм
Длина пути	Ось Y: Y = 1000 мм
Вертикальный	Ось Z: Z = 250 мм
Точность распределения (X,Y,Z)	0,01*002*0,01
Скорость (X,Y)	5 м/мин

















Рабочем состоянии

Блок питания	220 V, 60Гц, 3 фазы
Температура окружающей среды	0 - 50 °C
Относительная влажность	<90%
Сжатого воздуха	≥ 0,6 МПа















Основное применение

Сверление, фрезерование, внутреннее и внешнее шлифование и полировка, написание, Фигурное вырезание, гравировка на стекле

Структуры механика

1. В станке и балке используется сварная стальная конструкция. Благодаря специальной термической обработке структура прочная и может работать в течение длительного времени.

2. Стеклянный Рабочий центр с ЧПУ использует автомобильную краску, которая более устойчива к ржавчине.

3. Общий вес: около 7 тонн (включая периферийные аксессуары и электрический шкаф).

Механическая коробка передач

Машина передается через серводвигатель переменного тока синхронным поясом и синхронным шпинделем с приводом от колеса. Существует автоматическая система смазки для винтовой гайки и направляющей слайдера передающих частей.

Серво система

CNC стеклянный Рабочий центр принимает Mitsubishi/Hitachi AC сервопривод системы

Винт: все винты из серии KGF с двойным винтом гайки (немецкий NEFF)

Рабочий стол

1. Перед машиной имеется Многоуровневая Рабочая Таблица большого размера. С функцией автоматической резки высокой точности, пользователи могут регулировать плоскость рабочего стола при необходимости. Это для того, чтобы сохранить Плоский рабочий стол.

2. Есть блоки позиционирования для рабочей части и вакуумной системы.

3. Есть библиотека инструментов с 2x5 инструментами. Есть библиотека инструментов с 5 инструментами на левой и правой стороне машины. Пользователи могут выбрать различные инструменты и оптимизировать маршрут в соответствии с требованиями обработки.

Части главного шпинделя

1. Двигатель главного шпинделя: он принимает асинхронную скорость-регулировка датчика двигателя высокой эффективности. Диапазон регулировки скорости вращения: 0 - 9000.

2. Машина оснащена 10 ручками IOS 40. Конусная часть принимает 7:24 Международный единый стандарт, который легко изменить. Можно использовать шлифовальный круг с наружным диаметром 170 мм.

Электрический шкаф

Распределение электрического шкафа может быть спроектировано в соответствии с требованиями заказчика. Каждый терминал четко отмечен. Это удобно для обслуживания в будущем.

Программное обеспечение для рисования

С помощью программного обеспечения Auto CAD пользователь может спроектировать любой геометрический узор на ПК с помощью мыши и клавиатуры.

Наборной системы

С помощью системы гравировки с ЧПУ пользователь может установить переменный параметр шаблона обработки, а затем он автоматически генерирует код G.

Безопасность и надежность работы

1. Движущиеся части смазываются автоматической смазочной системой.

2. Электрический шкаф принимает промышленный стандарт IP54 и оснащает кондиционер.

3. Электрические детали внутри электрического шкафа-это обычные продукты на рынке, которые легко меняются.

4. Главная ошибка будет автоматически напоминать.

Центральная система смазки

Центр обработки стекла с ЧПУ использует систему смазки PDI американского BIJUR - DELIMON, которая может своевременно смазывать передающие детали путем раздельной настройки PLC.



Технические параметры насоса для смазки двигателя CS



Напряжение тока мотора	220V
Макс. Рабочее давление	25Mpa
Слив масла Одного выхода	3 ~ 5,5 мл/сек
Кол-во на выходе	1-3
Мощность двигателя	60 Вт
В наличии смазка	NLGI 000 # ~ 2 #
Кубатура масляного бака	2L
Система	Прогрессивный эгп























Настройка машины

1. Ручка: 10 ручек IOS 40 (она оборудована 10 шлифовальными колесами. Сумма может быть изменена в соответствии с требованиями заказчика).

2. Двигатель главного шпинделя: 6 кВт

3. Вакуумный насос: вакуум для всасывания сырого стекла

4. Размещение электрического шкафа: длина-способы/поперечные; Длина-способы
