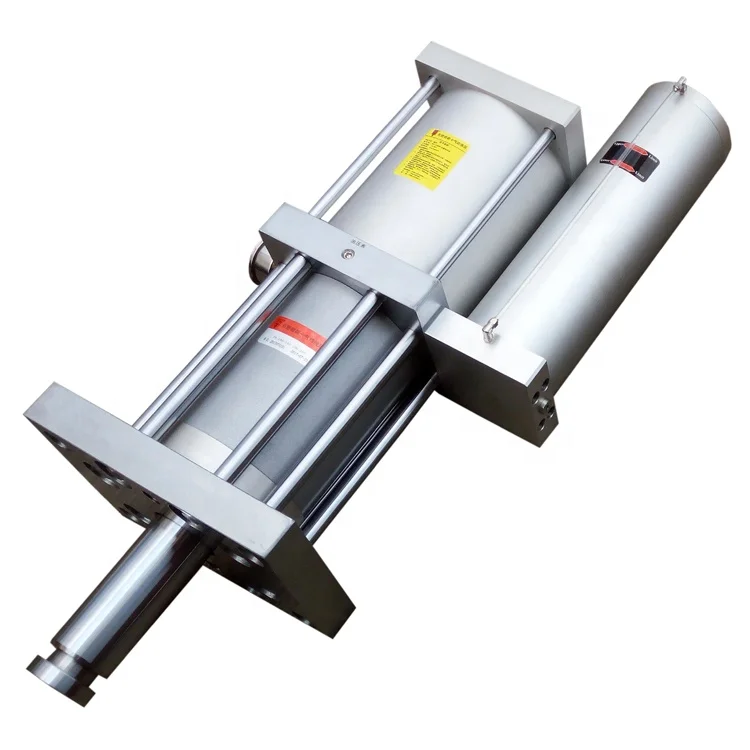

Высокое качество Быстрая скорость мощность небольшой Гидро Пневматический цилиндр
Информация о продукте

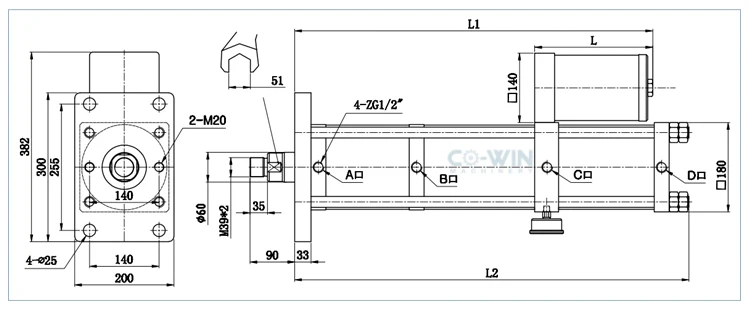

Общий размер рисунок
Гидропневматический цилиндр быстрого типа PA-B-12T
Общий ход
Мощность ход поршня
L
L1
L2
50
5
215
575
592
100
5
235
695
692
150
5
255
815
792
200
5
285
945
892
50
10
215
575
672
100
10
235
695
772
150
10
255
815
872
200
10
285
945
972
50
15
215
625
802
100
15
235
695
852
150
15
255
815
952
200
15
285
945
1052
50
20
215
705
962
100
20
235
775
1012
150
20
255
815
1032
200
20
285
945
1132
Спецификация
Тип действия
Двойного действия
Действие давления
Чистый сжатый воздух 3-7 кг/см²
Action-одежда hydraulicoil
Противоизносное гидравлическое масло VG 68 #
Рабочая температура
0-55 ℃
Рабочая скорость
10-400 мм/сек.
Анти-давление масляного бака
300 кг/см²
Анти-давление пневматического цилиндра
12 кг/см²
Допечатной подготовки ход толерантность
1,00 мм 0,00 мм
Мощность ход толерантность
0,20 мм 0,00 мм
Частота работы
10-70 раз (зависит от удельного предварительного давления и хода усилителя)
Высокое давление Повышение силы
1-30 T (фактический объем производства в соответствии с требованиями заказчика)
Характеристики продукта
Принцип работы
Пневматический цилиндр совмещен цилиндр давления масла и усилитель вместе для принимать чистый газовый пресс в качестве источника питания. Он использует различные размеры бустера, коэффициент сжатия площади поперечного сечения и принцип экономии энергии Pascal. Из-за постоянного давления, когда область сжатия изменяется от малого к большому, пресс будет варьироваться в зависимости от размера, чтобы увеличить давление газа до десятков. Использование стандартного гидропневматического цилиндра для предварительной печати в качестве примера: когда рабочий газ надавливается на поверхность гидравлического масла (или рабочего поршня), гидравлическое масло будет течь к полости хода приближения из-за давления воздуха, тогда гидравлическое масло будет продвигать заготовки, чтобы двигаться быстро. Когда заготовка соответствует сопротивлению больше, чем давление газа, она останавливается. В этот момент полость усилителя начала двигаться из-за сигнала (или пневматического сигнала), затем достичь цели moding продуктов!
Особенности:
Быстрая скорость:Скорость действия быстрее, чем гидравлический привод, и это больше стабильности, чем пневматический привод;
Высокая мощность на выходе:Он может достигать наивысшего выхода масляной гидравлической машины в тех же условиях, которые не могут быть выполнены чистой пневматической машиной;
Низкая цена:Цена ниже, чем система давления масла;
Простота в обслуживании:Простая структура легче поддерживать, чем система давления масла;
Низкое потребление энергии:Когда продолжаете увеличивать или останавливать движение, не нужно мотор, чтобы продолжать работать как гидравлическая система, тогда энергия может быть сохранена. И удобно брать источник питания, поэтому фактическое потребление энергии эквивалентно 10%-30% гидравлической силовой системы;
Отсутствие утечки:Преобразование энергии легко с Нулевой утечкой, поэтому не беспокойтесь о загрязнением окружающей среды;
Нет вреда для плашки:Для того, чтобы удовлетворить технологические потребности, штамповочное давление и рабочий ход могут держать в пределах предоставленной области без регулируемых уровней;
Мягкое приземление:Технология мягкого тиснения уменьшает шум для защиты матрицы;
Неисправностей меньше:Отсутствие проблем с повышением температуры в отличие от гидравлической системы;
Небольшом пространстве:Площадь пространства может быть меньше 50% по сравнению с нормальным воздушным цилиндром и гидравлической станцией;
