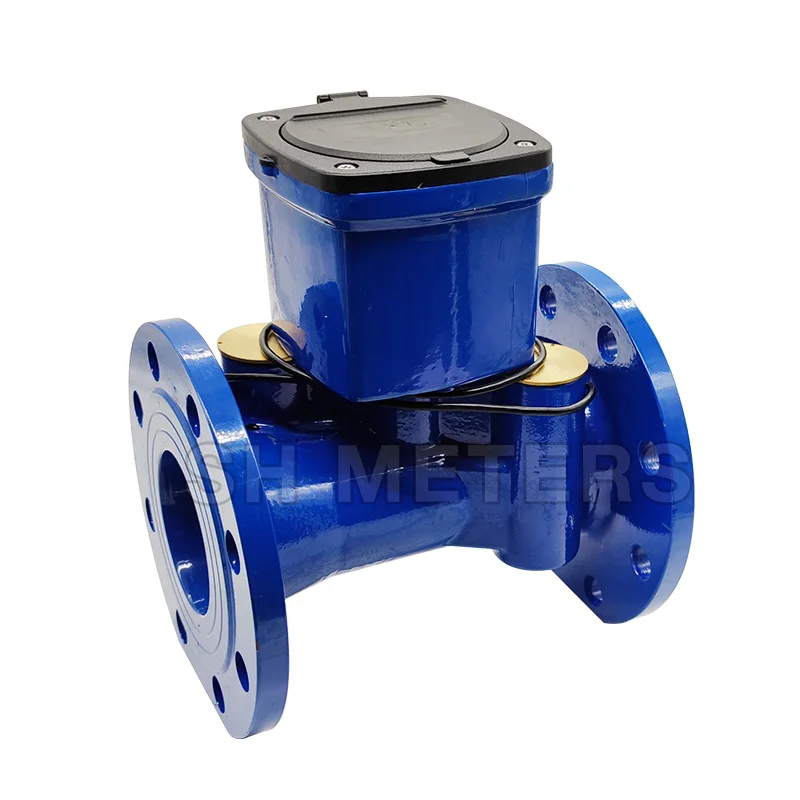

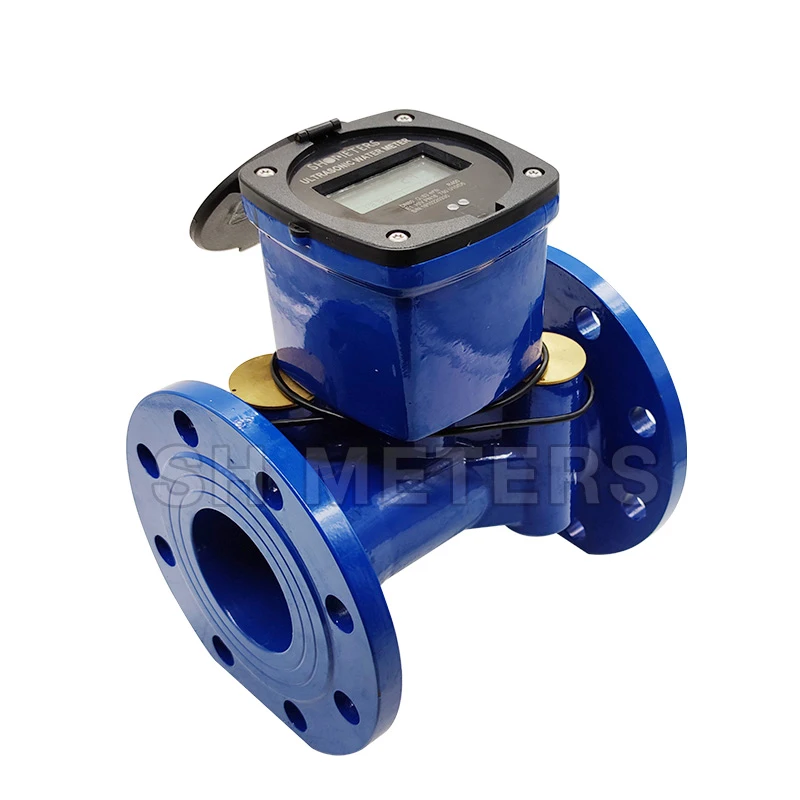

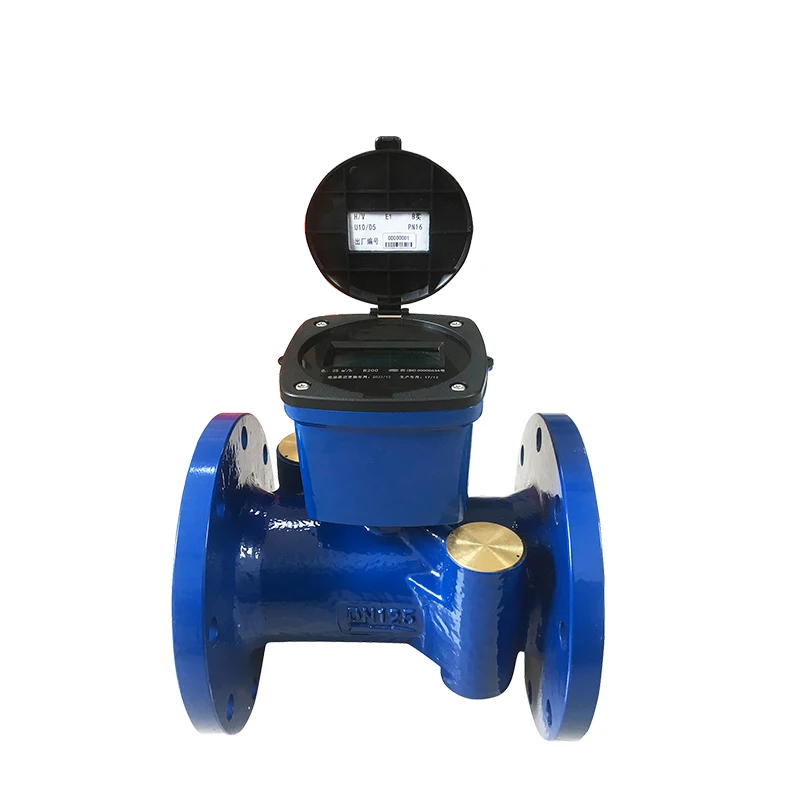

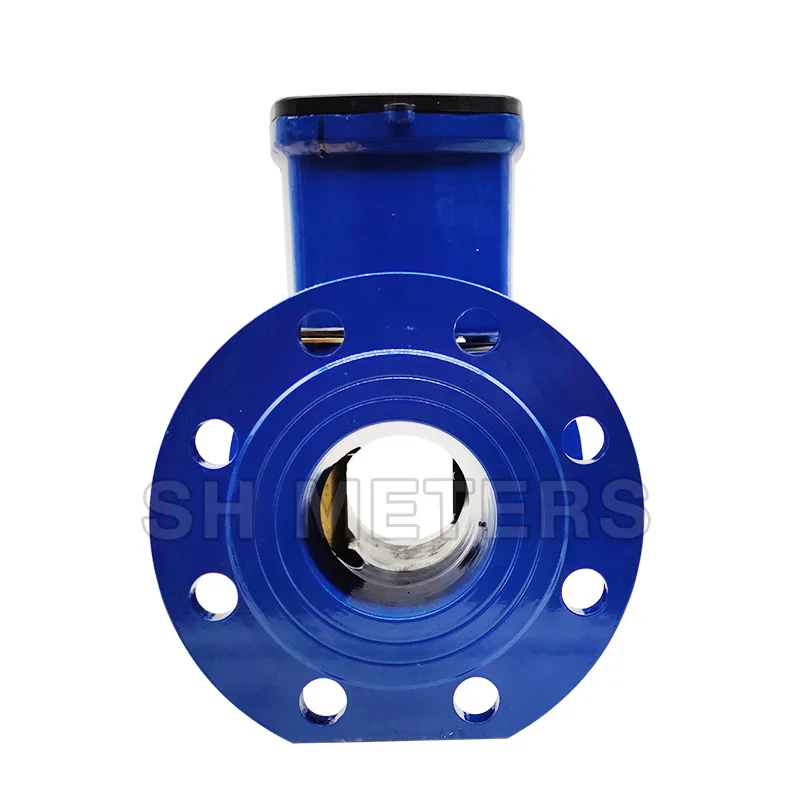

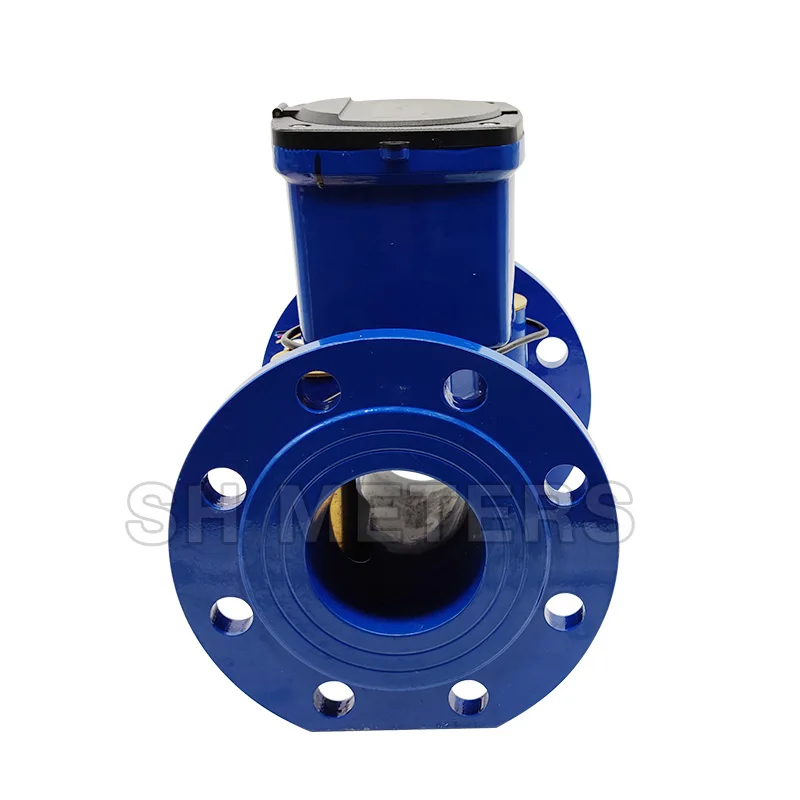

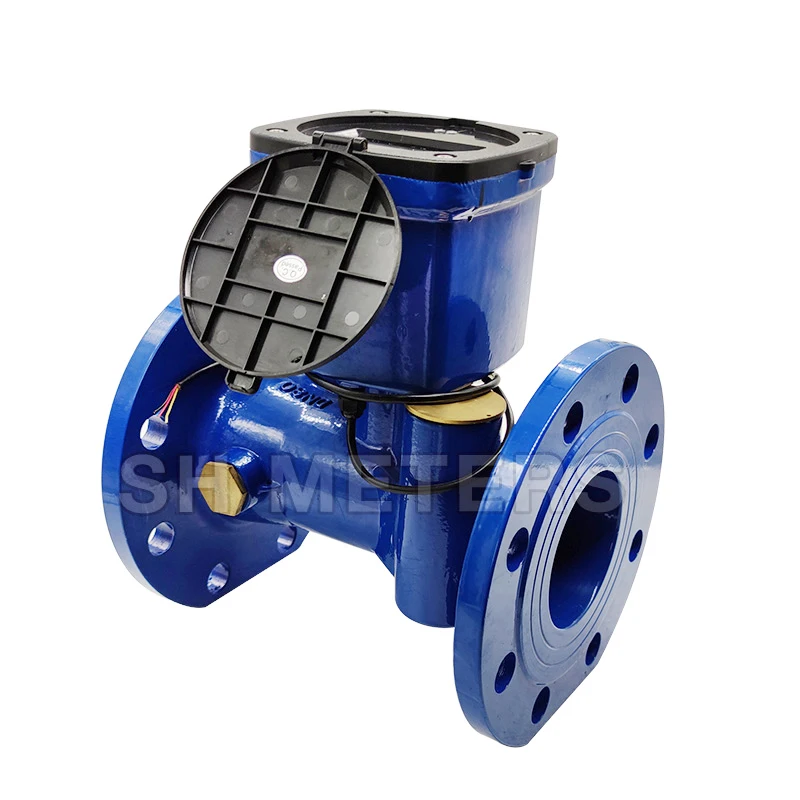

Цифровой iso 4064 класс b ультразвуковые счетчики воды
Описание продукта:
Введение системы AMI просто умный... ..
Схема структуры системы следующим образом · Сервер отправляет команды концентратору данных через сеть; · Концентратор преобразует полученные команды в радиосигнал и отправляет сигнал на счетчики воды; · Счетчики воды отвечают и выполняют команды соответственно; · Счетчики воды доставляют результат или данные обратно в центр управления в соответствии с исходным маршрутом после завершения действий.
Сервис · Гарантия качества: счетчик воды 1 год; · Поддержка установки руководства и тестирования на месте; · Лист даты может быть легко отправлен в другую систему управления.
Обзор Потеря, вызванная утечкой водопроводной сети, вызывает очень большую обеспокоенность, особенно когда трубопровод неожиданно лопнул. Возьмите трубу DN300 в качестве примера. После разрыва трубы потеря в течение одного часа достигает 1250 кубических метров воды. Если он не может быть отремонтирован вовремя, взрывная вода постирает землю и приведет к поломке дороги, что приведет к потерям и материальным потерям. Наша система мониторинга трубопроводной сети может быстро найти трубопровод для ремонта и отправить alarmmessage после разрыва трубы. Наши пользователи могут организовать аварийный ремонт в первый раз, чтобы восстановить нагрузку и устранить скрытую опасность.
Эта система использует Ультразвуковой счетчик воды с высоким коэффициентом радиуса действия (r400), который может точно измерить поток воды через главный трубопровод и обеспечить основу для расчета счетов и утечки трубопровода.
S8 ультразвуковой измеритель воды состоит из интеллектуального измерительного прибораДатчиком температуры, датчиками потока и калькуляторами. Может обеспечить важное применение и данные для многих приложений в трубопроводе.
Особенности
Материал: чугун, ковкий чугун
Применимая сцена: домашняя Главная труба, Главная труба для квартиры, домашняя система водоснабжения, течевые, очистные сооружения, сельское хозяйство, орошение, земля, аквакультура, коммерческая, бытовая, промышленная, питьевая
Технические данные соответствуют международным стандартам ISO 4064.
Отличается длительным сроком службы и высокой точностью
Двухфланцевый цифровой счетчик воды сухого типа, используемый в промышленных трубопроводах, подходит для окружающей среды высокого давления, можно выбрать, следует ли устанавливать импульсный выход
С программным обеспечением системы удаленной передачи для поддержки чтения и мониторинга
Обеспечение полного программного обеспечения для измерения и зарядки
Автоматический нет утечки измерения
Принцип работы
Счетчик включает в себя датчик температуры качества, датчик расхода и калькулятор. Датчик температуры для измерения температуры воды и датчика потока для измерения объема воды, которая проходит по трубопроводам из-за разницы во времени транспортировки. Две данные отправляются на калькулятор после сбора, количество потребляемой воды разработано, сохранено и указано на ЖК-дисплее, наконец. Основная труба в трубе водоснабжения, размер трубы более чем DN50.
Рабочий процесс 1. Ультразвуковой счетчик воды собирает поток в трубопроводе, и данные о давлении загружаются на сервисную платформу thecloud через RTU.
2. Внезапное изменение сигнала тревоги о давлении и потоке.
Преимущества программного обеспечения 1. Высокочастотный Ультразвуковой счетчик воды, точное измерение.
2. Быстрая обратная связь и точное позиционирование аварийной ситуации.
Контур Габаритный чертеж
План измерения
Номинальный диаметр
Длина L
Ширина B
Высота х
Фланцевое соединение
Мм
Диаметр Фланца
Болт Ciecle диаметр
Размер болта-М
DN50
200
170
215
170
125
4-M16
DN65
200
185
220
185
145
4-M16
DN80
225
200
235
200
160
8-M16
DN100
250
220
255
220
180
8-M16
DN125
250
250
285
250
210
8-M16
DN150
300
285
335
285
240
8-M20
DN200
350
340
405
340
295
12-M20
DN250
450
405
470
405
355
12-M24
DN300
500
460
525
460
410
12-M24
Технический параметр
Номинальный диаметр (мм)
50
65
80
100
125
150
200
250
300
Максимальный расход Q4(m & sup3;/h)
50
78,75
78,75
125
200
312,5
500
787,5
1250
Номинальный поток Q3(m & sup3;/h)
40
63
63
100
160
250
400
630
1000
Переходный поток Q2(m & sup3;/h)
0,16
0,756
0,252
0,4
0,64
-1 шт.
1,6
2,52
4
Минимальный расход Q1(m & sup3;/h)
0,1
0,158
0,158
0,25
0,4
0,625
-1 шт.
1,575
2,5
Класс защиты от поражения электрическим током
IP68
Диапазон измерений
Q3/Q1 R250/R400
Класс точности
Класс 2
Время работы от аккумулятора
8 лет
ТИП ТЕМПЕРАТУРЫ
T50
Потеря давления класса
Delta;P63
Потока prefile чувствительность класс
U10/D5
Экологический класс
Класс B,M1
Электромагнитный environmrnt класс
E1
Рабочее давление
1.6Mpa
Максимальная индикация потока (m & sup3;)
9999999,9
Индикация обратного потока (m & sup3;)
9999999,9
Место установки
Горизонтальной или вертикальной оси транспортного средства
Примечание: размер фланца соответствует стандарту ISO7005-1:1988. Стандарт фланца может быть изменен. Также принимаются заказы на товары с особыми требованиями.
