600W 150V 60A программируемая электронная нагрузка постоянного тока TWINTEX PPL-8613C3

Введение
Серия PPL-это высокопроизводительная программируемая электронная нагрузка постоянного тока. Четыре основных функции и девять основных режимов работы обеспечивают достаточные решения везде, где источники питания должны быть протестированы. Особенно уникальные режимы CPV и CPC значительно улучшили функциональность работы постоянной мощности. Сильный режим списка функция, с мин. Шаг 10 мс и Макс. Шаг 99999s, позволяет пользователям, чтобы установить количество циклов при бесплатной и перейти по ссылке для того, чтобы другие списки, облегчая сложных испытаний. Оснащен RS-232 интерфейс для управления ПК, УИР команды и Labview платформы разработки, чел серии созданы для того, чтобы обеспечить высокую надежность, высокую производительность и простота в эксплуатации в центр по исследованию и производству воздушно-космического пространства, судостроение, автомобильная электроника, солнечная батарея, Топливный элемент и т. Д.

Особенности
4 основные функции: CC, CV, CR, CP

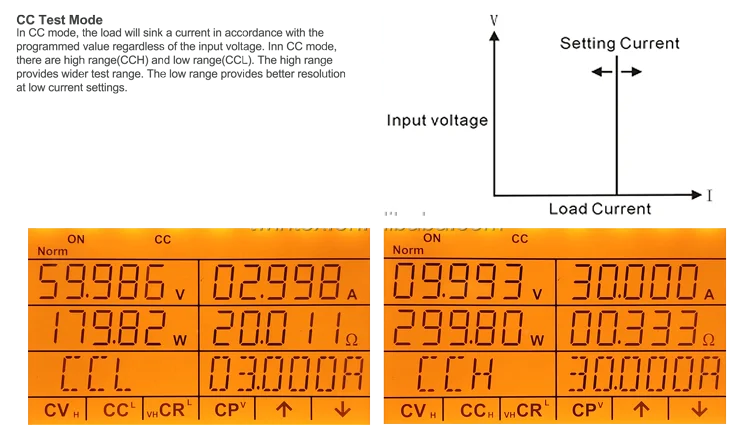

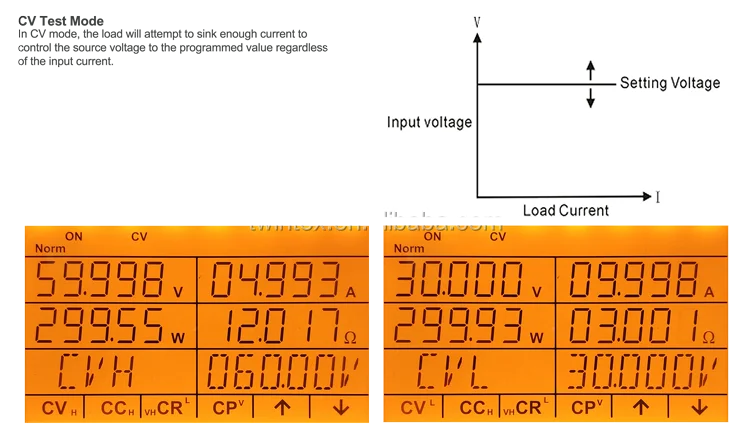

9 основных режимов работы: CCL, CCH, CVL, CVH, CRL, CRM, CRH, CPV, CPC
24-битный аналого-цифровым преобразователем и 16-бит D/A конвертер, 40 кГц D/A скорость преобразования, высокое разрешение и высокая скорость
Аппаратная схема для функции CR, более быстрая переходная реакция и более высокая точность CR
Высокая скорость переходного теста функция, Макс. Частота теста 2 кГц
Защита от перегрузки по току, напряжению, защита от перегрузки, защита от перегрева и обратное напряжение защиты

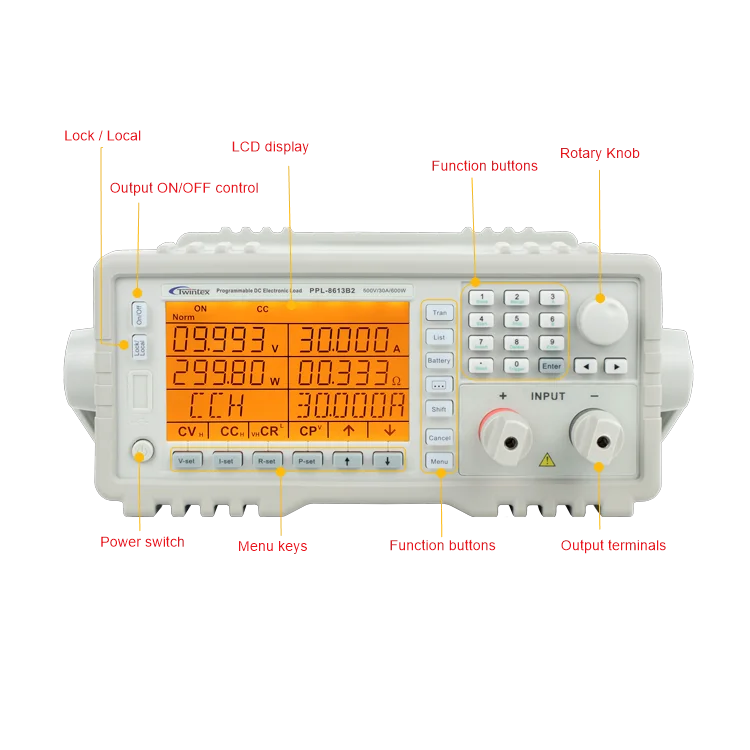

4,3 дюймов с подсветкой сегмент ЖК-дисплей
Высокоскоростной поворотный циферблат и ввод клавиатуры
Функция автоматического включения/выключения
Функция режима List, шаг 10ms-99999s, возможность установки номеров циклов и подключения к другим спискам
Вспомогательные функции: испытание на короткое замыкание, испытание на разрядку аккумулятора
Функция сохранения и отзыва для часто используемых установок
Интеллектуальная система охлаждения, обеспечивает высокую стабильность во время длительной работы при полной нагрузке

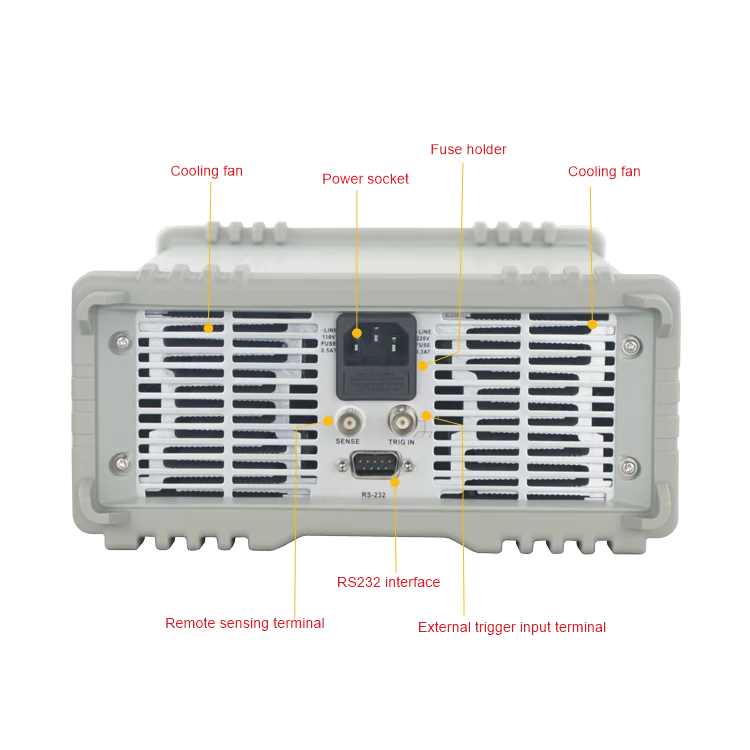

Стандартный интерфейс RS-232, поддержка команд SCPI, поддержка Labview
Дополнительный RS-232 к usb-кабелю

Технические характеристики

Модель	PPL-8613C3	PPL-8613C4	PPL-8613B2
Расклассифицированный входной сигнал
Стабилизатор напряжения	0 ~ 150V	0 ~15С напряжением 0 В	0 ~ 500V
В настоящее время	1mA ~ 60A	1mA ~120A	1mA ~ 30A
Мощность* 1	600W	600W	600W
MOV @ FS ток	0,9 V	1,6V	4,2 V
Режим постоянного напряжения (CV)
RAnge	0,10 ~ 150V	0,10 ~15С напряжением 0 В	0,10 ~ 500V
Разрешение	1mV	1mV	1mV
Точность	±(0.05% + 0.02% FS)	±(0.05% + 0.02% FS)	±(0.05% + 0.02% FS)
Режим постоянного тока (CC)
RAnge	0 ~ 60A	0 ~120A	0 ~ 30A
Разрешение	1mA	1mA	1mA
Точность	±(0.1% + 0.1% FS)	±(0.1% + 0.1% FS)	±(0.1% + 0.1% FS)
Режим постоянного сопротивления (CR)
RAnge	И asymp; 0,02 ~ 4000Ω	& Asymp; 0,15 ~ 4000Ω	& Asymp; 0,15 ~ 4000Ω
Разрешение	50uΩ	25UΩ	300uΩ
Точность (сопротивление)	±(0.5% + 0.5% FS)
Режим постоянной мощности (CP)
Диапазон	0 ~ 600W
Разрешение	1 мВт (P<100 Вт);10 мВт(P≥100W)
Точность	±(1% + 0.1% FS)
Текущая скорость нарастания
Диапазон	0.1mA ~ 3A	0.1mA ~6А	0.1mA ~ 1.5A
Разрешение	0.1 мА/США	0.1 мА/США	0.1 мА/США
Точность	3% + 10us	3% + 10us	3% + 10us
Разряда батареи
Время разряда	1s ~ 100h
Емкость батареи:	6000Ah	12000Ah	3000Ah
Разрядное напряжение диапазон	0,1 в ~ 150 в
Защита от короткого замыкания
CC	66A	132А	33A
Равных угловых скоростей	С напряжением 0 В
CR	29Ω	-1 шт.5Ω	160Ω
CPV	630W
КПК	0 Вт
Макс. Скорость нарастания
В настоящее время	3A/свяжитесь с нами	6A/свяжитесь с нами	1.5A/свяжитесь с нами
Стабилизатор напряжения	0,2 V/США
Холостого хода	≥ 20kΩ
Пульсация и шум
Ток (rms/p-p)	6mA/60mA	12МА/ч120mA	5mA/50mA
Напряжение (амплитудно-модулируемый сигнал)	5mV
