Датчик давления передатчик датчик дифференциальное давление абсолютное Wandler

Общая информация

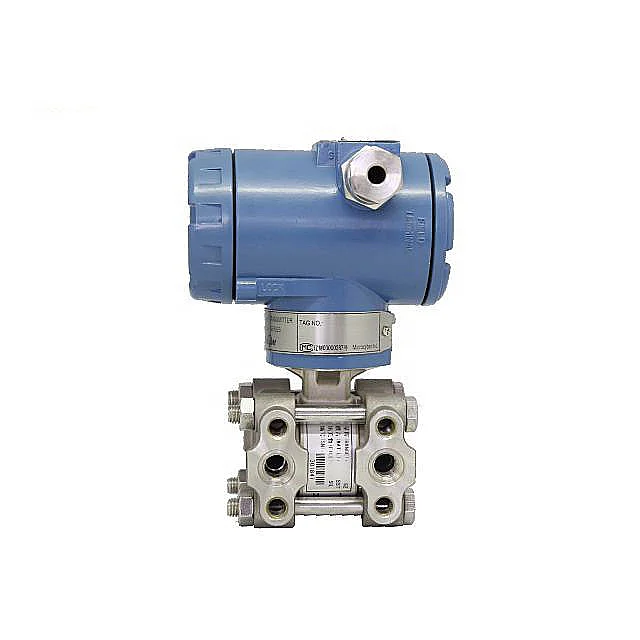

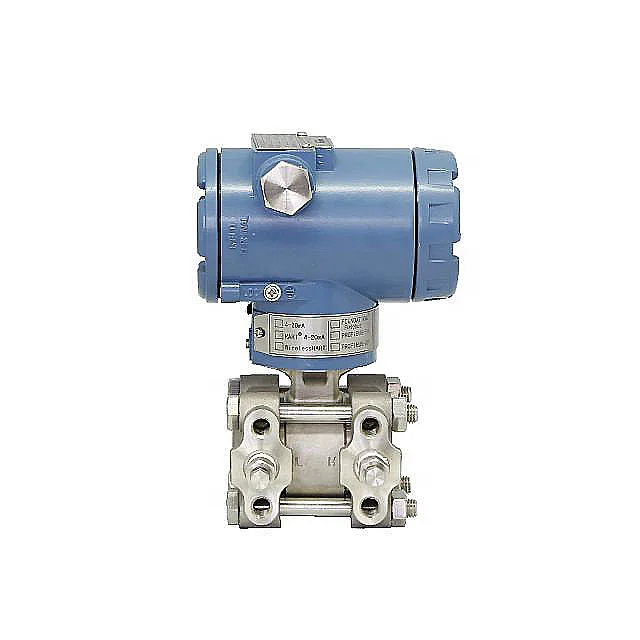

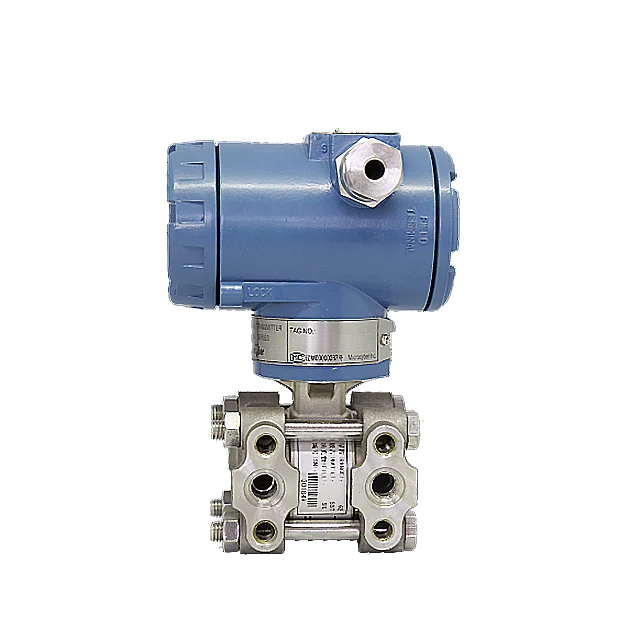

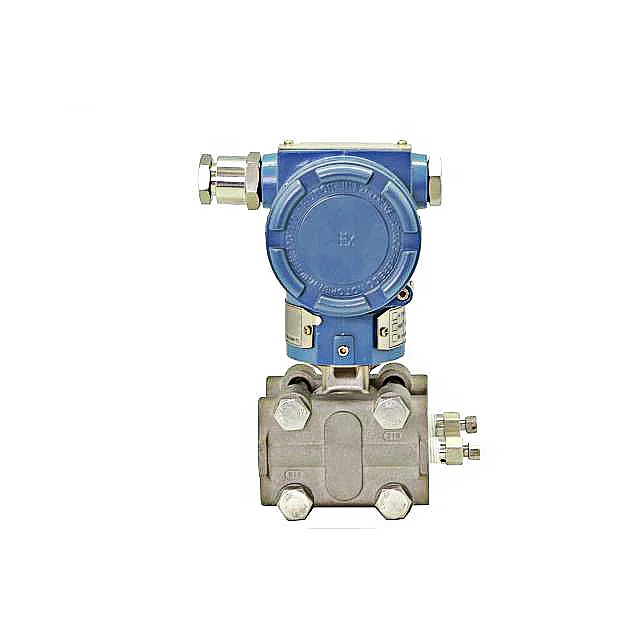

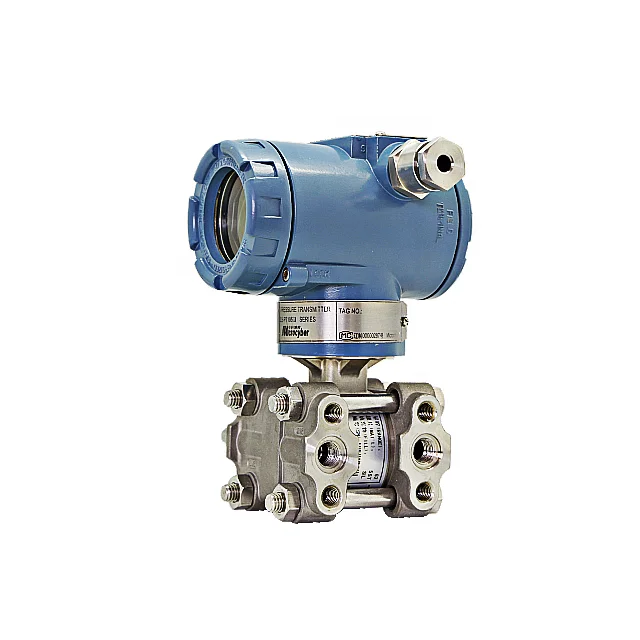

NCS-PT105 Ⅱ серии смарт-датчик давления с расширенными функциями, надежный 3151 постоянной ёмкости, универсальный конденсатор датчики была разработана тщательно объединив предварительная микропроцессорная техника и цифровой постоянной ёмкости, универсальный конденсатор технология измерения. Мощные функции и высокоскоростной вычислительной способностью микропроцессора делают его обладают отличными квалификации, такие, как "умные", высокая точность, высокая надежность, стабильность ноль и так далее. Его ЖК-дисплей может отображать множество физических параметров (e.g. Давление, температура, ток и так далее). Он может осуществить функции, такие как установка нуля, диапазон настройки путем нажатия клавиш, и он прост в опытной эксплуатации.

NCS-PT105 Ⅱ серии смарт-датчик давления передатчик поддерживает связь с HART, FF и PA протокол и может измерять давления, перепада давления, уровня жидкости, расхода, а также для других промышленных параметры. Он может быть широко использован в нефти, химикатах, электричество, и металлургическая промышленность и т. д.

Характеристика

ОтличныеPErformance

--HТочность: ± 0.075% полный диапазон (20 ℃, в пределах 10:1)

--LДолгосрочная стабильность: ± 0.1% от максимального диапазона в течение 12 месяцев

Гибкость

--PДавление Тип выбранной категорией (микро передатчик перепада давления, поверхности давления, абсолютного давления, перепада давления, высокого статического перепада давления)

--PПараметры могут быть установлены магнитный стержень ручной оператора и верхнее компьютерное программное обеспечение

--HОтношение диапазона igh (100:1)

Надежность

--SФункция обнаружения elf (датчик, память, связь)

--ААвтоматическая функция компенсации (компенсация температуры окружающей среды, входной сигнал датчика выпрямления)

--SOftware и аппаратная сигнализация неисправности

--CЗащита от преображения: функция защиты записи EEPROM

СДПГ и DT

Размер4-20ма выходной сигнал мульти протокол 3051 дифференциальный датчик давления (емкостной датчик)

Введение для принцип работы

Широко используемые 3151 емкостных датчиков давления, которые были разработаны Rosemount первоначально в США, были произведены в больших масштабах в Китае. Ядро свой датчик перепада емкостный сенсорный мембраны, как на рисунке 3-2 изображено на картинке. Два измерения емкости CH и CL распределены в дифференциальной емкостной мембране. Два измерения емкости почти равен двум пластина емкости из-за их механической структуры. Два измерения емкости имеют одну Полярную пластину, которая является измерительной мембраной в центре. И другая полярная пластина фиксируется с двух сторон. В тех случаях, когда давление с двух сторон равны может возникать ошибка мембрана в центре, емкостей с двух сторон равны. Но в тех случаях, когда давление высокого давления, гибкий шланг высокого давления сбоку если сумма вашего заказа превышает, низкого давления руководство давление заполненное жидкостью в мембраны направляющие перепада давления, таким образом, чтобы измерить мембрана двигается к низкого давления. В результате постоянной ёмкости, универсальный конденсатор высокого давления, гибкий шланг высокого давления сбоку ниже, чем у низкого давления.

Электропроводка

Мощность и сигнал умный передатчик делятся одна пара кабелей (автобусных кабелей). Обычные кабели могут быть выбраны HART умный передатчик, но FF, PA умный передатчик предлагается использовать специальные кабеля шины в IEC61158-2 рекомендуется. Терминал на заднюю крышку, терминал монтажная плата может рассматриваться после завинчивания на задней крышке (указывается «поле Терминал»).

                      FF,PA умный передатчик проводки                                          HART умный передатчик проводки

Основные параметры:

Индекс производительности

Как выбратьNCS-PT105II датчик давления (датчик емкости)?
