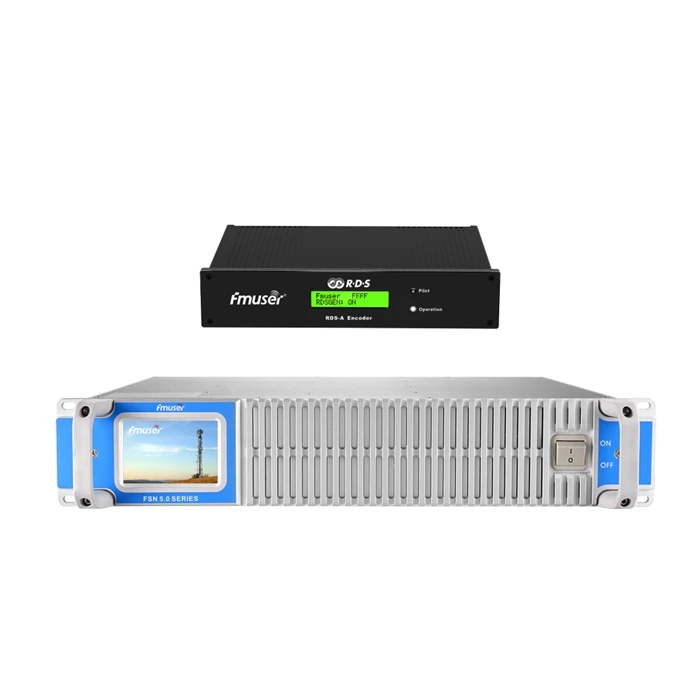

FMUSER 300 Вт 350 FM трансмиттер с цифровым RDS-кодировщиком система передачи данных энкодер для

Описание и отзывы

Трекер стоимости

Характеристики

FMUSER 300W 350W FM вещания передатчика с цифровым RDS кодировщик Радио система данных кодер для Радиостанция FM

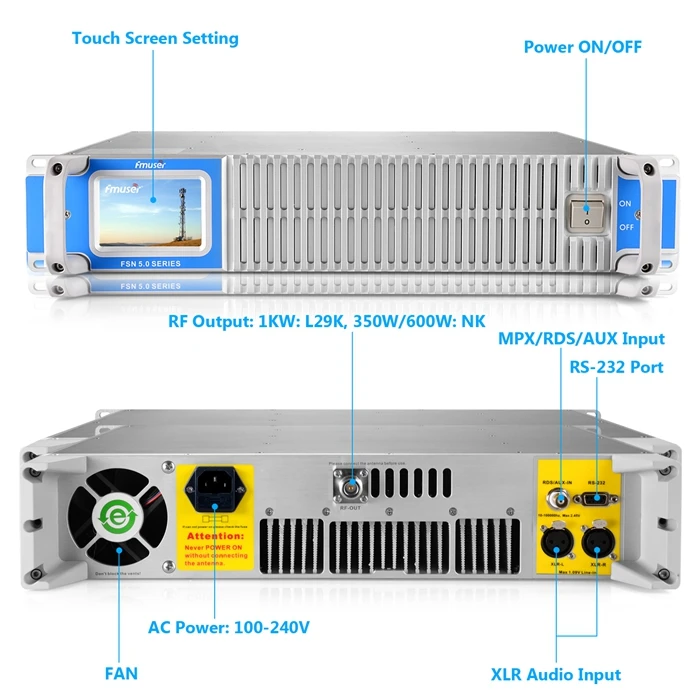

FSN5-350w FM передатчик

Введение:

Исключительно от других 350W передатчик на рынке, и ключевую роль в этом сыграло FMUSER FSN5-350w FM передатчик Особенности своего человека приятная на ощупь сенсорный экран интерфейс деятельности, очень Стабильная и надежная производительность и рядом с компакт-дисков качество стереофонический звуковой эффект, что делает его заметный прогресс в целом на рынке, и приводит к его высокая популярность в можно использовать для приема гостей на большую часть радиостанций.

Этот 350 Вт FM передатчик разработан в компактном 19 дюймов 2U шасси, объединяя все модули внутри, небольшие по размеру и легкость в эксплуатации и обслуживании. Он использует самую передовую RF транзистор BLF188XR или MRFE6VP61K25H, что обеспечивает высокую эффективность работы 72%, потери электропитания свести к минимуму значение когда-либо.

DSP (цифровая обработка звука) технология делает FSN5-350w FM передатчик приятный звук вещания устройство для всех любителей музыки, вы больше не будет беспокоить шум или искажения.

Как гарантия качества, FMUSER предоставляет 1 год гарантии на этот профессиональный вещания передатчика, вы не будете иметь никаких забот для того, чтобы использовать его для радиостанции.



Часто Применение:

1). Сообщество радиостанции

2). LPFM радиостанции
3). Город радиостанции
4). Христианской церкви радиостанции



Отличительные особенности:



1) Защита от перегрева:

Передатчик переключится на автозащиты с сигнал тревоги и звуковой сигнал после того, как рабочая температура получает больше, чем нормальный диапазон.

2) Защита от превышения КСВ защиты:
SWR индикация антенная система связи с передатчиком. После установки соединения плохой и создает высокого коэффициента стоячей значение, передатчика переключится на режиме автозащиты, показывая тревожное сообщение на экране звуковым сигналом в то же время.

3) Вентилятор ошибки сигнализации:
В тех случаях, когда вентилятор остановился, бег, там будет тревожное сообщение с указанием на экране, как следующее:

4) частота автоматического согласования:
350W FM передатчик Авто сканирует наилучшую согласованную частоту на антенна для того, чтобы максимизировать эффективность вещания при минимальном КСВ, что обеспечивает наилучшую производительность как от передатчика, так и от антенны.

5) модуляции регулируемый:
В тех случаях, когда аудио смесители связаны с 350W FM передатчик через XLR сбалансированный интерфейс аудиовхода, передатчика обеспечит множество вариантов для модуляции, чтобы лучше всего сочетается с миксер.

6) один сенсорное управление:
Этот FSN5-350W FM передатчик с мягким силиконовым точно чувствительный сенсорный экран для замены кнопки управления на предыдущий передатчики. С вся информация четко отображены на экране, пользователи могут контролировать и настроить все параметры очень легко.

7) Гибкое аудио режимы:
Пре-акцент 350W FM передатчик являются гибкими для того, чтобы выбрать один из 0US / 50US/ 75US, пользователи могут выбрать наилучший выбор режим в соответствии со своими потребностями.

8) Регулируемая Выходная мощность:

РЧ-из-за этого 350W FM передатчик плавно регулируется от 0-350 Ватт на шаговый 0,1 Ватт, а это означает, что вы можете настроить его в соответствии с 1 Вт, 1,1 Вт, 1,2 w 50 w...100... 150... 350 .. 600w...1000w, С только один передатчик, вы получите несколько видов мероприятий и легко настроить в соответствии с вашими потребностями.

9) длинный радиус покрытия

Описание:

Техническая спецификация:

Части RF:

Частота: 87,5-108 МГц,
Частотный диапазон значение: 10 кГц
Модуляции: FM, пиковое отклонение ± 75 кГц
Стабильность частоты по уровню поверхности: <± 100 Гц
Стабилизации частоты метод: PLL синтезатор
RF Выходная мощность: 0 ~ 350 Вт ± 0.5dB
Остаточного волна по уровню поверхности: <- 70dB
Более высокая гармошка по уровню поверхности: <- 65dB
Паразитную AM по уровню поверхности: <- 50dB
RF Выходное сопротивление: 50Ω
РЧ выходной разъем: N Женский

Аудио часть:
Разъем аудио вход: XLR
Разъем AUX вход: bnc-коннектора для
Предыскажений: 0us, 50us, 75us (настройки пользователя)
Отношение сигнал/шум подойдет как для повседневной носки, так:> 70 дБ (от 20 до 20 кГц)
Отношение сигнал/шум стерео:> 65 дБ (от 20 до 15 кГц)
Стерео Разрешение: -50dB
Аудио амплитудно-Частотная характеристика: 30 ~ 15000 Гц
Искажения звука по уровню поверхности: <0.3%
Уровень звука коэффициент усиления антенны: -12dB ~ 12dB шаг 3dB
Аудио вход: -19dB ~ 5dB

Общие характеристики:
Диапазон напряжения питания: 110V ~ 260V
Диапазон рабочих температур: от-10 ° до 45 ℃
Режим работы: непрерывная работа
Метод охлаждения: воздушное охлаждение
Эффективность охлаждения по уровню поверхности: <95%
Высота работы по уровню поверхности: <4500 м
Потребляемая мощность: 1500VA
Размеры: 483x320x88 мм без ручки и выступами, 19 "2U стандартный стеллаж для выставки товаров.
Вес: 12 кг

 Пароль по умолчанию: 000008

Широко используется для радиостанции 10-20 км покрытие в открытой местности

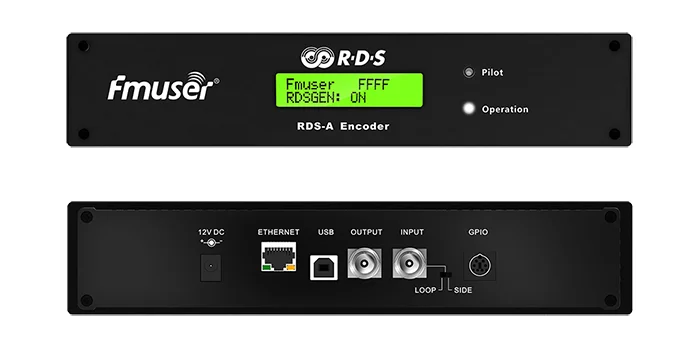

FMUSER RDS-A кодировщик

Обзор

FMUSER RDS-A кодировщик хорошо подходит для большинства регионов, местных, РГБ, LPFM и других средних и малых охват радиостанций, которые используют Ethernet для динамического RDS распределения данных. Встроенный Ethernet контроллер поддерживает множественные порты TCP/UDP, Интернет, функций и удаленного мониторинга.

FMUSER RDS-A энкодер имеет полностью DSP концепции и эффективная конструкция обеспечивает высокую надежность, отличный сигнал Характеристики и дает пользователю множество расширенными возможностями, сохраняя при этом низкие затраты.



Особенности

* Полностью динамический FM вещания радио RDS кодером с до четыре независимых порта связи

* USB подключение для местных настройки и технического обслуживания

• Подключение к сети Ethernet для соединения с трансляцией система автоматизации

* Интерфейс управления на основе ASCII команд и UECP протокол

* Поддерживает подключение к Интернету и удаленного мониторинга

* Текст функции, в том числе: dynamic PS, разбор, прокрутка, пометки, сообщения, планирование и HTTP для чтения

• Отличная совместимость с трансляции систем автоматизации

* Программное обеспечение для управления включает в себя мощный Windows GUI приложения

* Поддерживает управление от внешних РНР/ASP сценарии

* Легко и быстро устанавливается на шнуровке

* Отличный спектральная чистота прямого цифрового RDS синтеза сигнала; В соответствии со стандартом EN 50067 / EN 62106

* Два переключаемый программы комплекты (с дополнительным DSN и ПСН настройки)

• Внешний TA и программным обеспечением комплект переключатель

* Байпас реле, высокая надежность

• Переключаемый MPX петельный режим ручного ткачества (/сбоку)

• Внутренняя часы в режиме реального времени, они могут быть высланы. Батарея резервного копирования

Так что не стоит беспокоиться о специальных 19 кГц вход нужен-пилот внутренне извлечены из MPX сигнала с помощью цифровой PLL

Часто задаваемые вопросы (FAQ)



1. Какие isRadio передачи данных системы (RDS)?

Система радиосвязи (RDS) является стандартным для помочь людям вставить некоторые данные в fm-радио вещательной станции.

RDS передачи основную информацию, включая время, станция идентификации и информацию о программе.

Стандартный начал свою деятельность в качестве проект Европейского союза радио (EBU).



2. Почему нужно собрать fm радио с RDS?

RDS обеспечивает цифровой канал, если вы хотите заказать обычное FM радио, позволяя радио для того чтобы обеспечить потребителей с большим количеством функций, включая следующие иллюстрации:

Самые важные особенности-AF, TA, TP, это поможет Радиостанция FM делать многое другое...

A) RDS передачи сообщений о движении на дорогах (TA) :

На Разрыв повышенной занят трафика, он сейчас заинтересован в различные страны Африки, чтобы вставить RDS сигналы при построении передающая станция, для того чтобы осуществить самый экономичный трансляции некоторые информации о движении с помощью покрытия FM сигналов.



B) движения программа (тп):

С TA и тп функции RDS, RDS помогает радио в автомобиле пользователей для того, чтобы получить информацию о движении быстрее, уменьшить нагрузку на город, а также повысить прослушивания скорость радиостанции.



C) альтернативные частоты (AF):

Подключив устройство для rds-серийных выделенных сигнала в передатчик также может автоматически переключаться между несколькими разная частота передачи в одной и той же программы. Приемник автоматически переключается на замену частоты AF при обнаружении первоначальную PI (проектную идею товара в RDS сигнал для того, чтобы обеспечить несколько реле станции передаются. Вещательные станции, которые обеспечивают охват территории страны достичь широкий угол обзора и бесшовные прослушивания. В тех случаях, когда автомобиль передает сигнал наложения зоны между двух частотах AF функция RDS автоматически переключается на одной и той же программы с различной частотой.

RDS AF помочь водителям автоматической частотой переключение между реле станции.

3. Какое оборудование вам нужно, чтобы создать RDS трансляции?

Перед вами RDS FM радио передатчик список оборудования:

1) FMUSER RDS-A кодировщик

2) FMUSER FSN-1000W FM передатчик с 57 кГц

3) RDS кодирования программного обеспечения

4) антенна и кабель с разъемами



4. Как я могу построить RDS канал по имеющимся у меня система передатчика?
1) перед оплатой убедитесь, является ли текущий передатчик уже имеет 57 кГц входной интерфейс.

2) приобрести FMUSER RDS-A кодер для передачи сообщений просто вставьте цифровой сигнал на ваш радиопередача.

3) Запустите Rds программное обеспечение на вашем компьютере и передачи сообщений просто вставьте радиостанция, логотип, информация о движении…

4) Используйте RDS радио, чтобы проверить цифровые данные, которые вы предоставляете.

5. Мне нужно платить за RDS программное обеспечение дополнительную плату?

Нет, вам просто нужно купить FMUSER RDS-A кодировщик и ПБП серии передатчик, мы обеспечиваем RDS программного обеспечения бесплатно.



6. Какая разница между деревом для RDS Радиостанция fm и радио на радио?

Следующие три изображения свидетельствуют как RDS может быть использован на док-станцией FM радио; Последние два были приняты в тех случаях, когда радио был настроен в Ноттингем радиостанции Трент FM. Все изображения являются и показывает результаты на дисплее Sony XDR-S1 DAB/FM/MW/LW портативные радиостанции.

7. Каковы характеристики FMUSER RDS-A энкодер, и какая разница по сравнению с innovonics RDS кодировщик?

Innovonics RDS кодер-это хорошие продукты, самая большая разница должна быть одна и та же функция и мы предлагаем более экономичным кодеры.

Технические характеристики

Тип	Параметр	Соотношение цена/качество	Состояние
Общие	Напряжение питания	Работающего на постоянном токе 12 В в стабилизированный
	Потребляемый ток	280 мА
	Разъемы сигнала	Несимметричный с байонетным коаксиальным разъемом
	Соединений данных	1x USB (порт 1), 1x Ethernet (порт/тонкий белый кардиган с длинным рукавом для девочек возрастом 2 3 4)
	Сеть Поддерживаемые протоколы	HTTP, SNTP, TCP, UDP, DHCP, DNS, SNMP
	USB скорости	Программное обеспечение переключаемый 1200, 2400, 4800, 9600, 19200 бит/с
	Режим USB	1 stopbit, 8 бит данных, без паритет, (без регулирования потока), ASCII или UECP (СПб 490)
	TA переключения	Программного обеспечения или внешний переключатель
	TA/EON1TA вход	TTL с 10 kΩ подтягивающий, уровень или заднему активированного угля
	Программа наборы для ухода за кожей	2
	Программа набор переключения	ASCII команд, UECP команды или внешний переключатель
	Программа переключения входного сигнала	TTL с 10 kΩ подтягивающий, регулировки уровня
	RDS услуги по поддержке	PI, PS, Пти, TP, AF, TA DI M/S, булавки, RT, RT + TMC, EON, PTYN, кода коррекции ошибок, снуд, ВМТ, IH, CT, Ода
RDS сигнала	Поднесущей частоты	57 кГц
	Пропускная способность	± 2,4 кГц (50 dBc)
	Уровень выходного напряжения регулировки	0,0 до 4,0 V р-р в 256 шагов
	Точности фазового сдвига регулировки	Полный спектр в 9,5 град. Шаги	Стерео передача
Аудио/MPX/Пилот вход	Рекомендуемое сопротивление нагрузки	<10 kΩ	Подойдет как для повседневной носки, так
		<2 kΩ	Стерео MPX
	Рекомендуется MPX напряжения	1,3-8,0 V р-р
	Транзитная пересылки коэффициент усиления по напряжению	1 (0 дБ)	2 Гц-100 кГц
	Пилот-сигнал уровня	Мин. 120 мВ р-р
	-Рекомендуется FM отклонение	6,8 кГц
	Пилот PLL FM Диапазон захвата	8 Гц
	Стерео кодер пилот частоты требуется	19000 Гц ± 2 Гц	Стерео передача
Выход	Выходное сопротивление	100 Ω
	Рекомендуемое сопротивление нагрузки	> 70 Ω, < 1 nF, без постоянного тока офсетная печать
	Макс. Напряжение на выходе (RDS + MPX)	9,0 V р-р
	Рекомендуется RDS уровня	3 - 11% из MPX

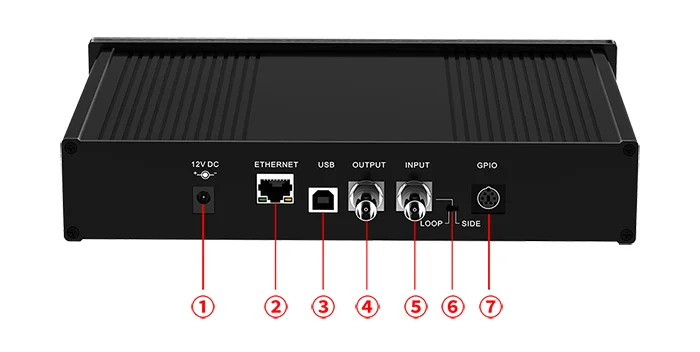

Внешний вид и иллюстрации

ОцепенелыйEr	ДНПE			Объяснить
1	Работающего на постоянном токе 12 В			Разъем для подключения блока питания. Смотрите раздел 3,3 для получения более подробной информации.

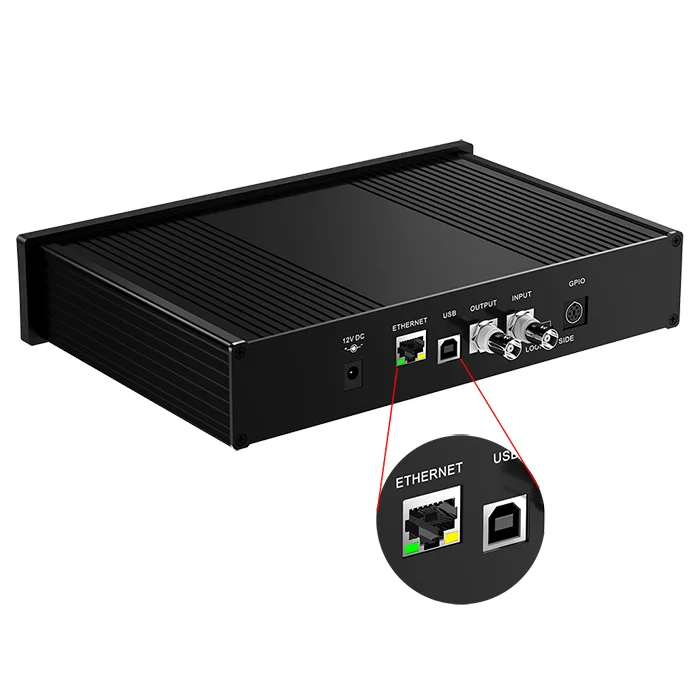

2	Ethernet			Ethernet RJ-45 разъем. Используйте стандартный (прямой) cat 5 Ethernet-кабель для подключения к Ethernet-коммутатор, маршрутизатор или стены с одним разъемом. Управления Ethernet включает внутреннюю веб-сайте (в ссылках «Port2»), а также два независимых настраиваемых пользователем общего назначения портов (в ссылках «Port3» и «Port4») предназначен для дистанционного управления с помощью TCP или UDP протокол. Кодировщик также осуществляется без каких-либо кабель подключения.
3	USB			Стандарт USB разъем типа B. Этот порт упоминается как «Port1». Используйте usb-кабель для первичной настройки кодировщик или за его местный контроль. Кодировщик также осуществляется без каких-либо кабель подключения.
4	Выход BNC			RDS выходной сигнал на передатчик, промодулированного на 57 поднесущая кГц. Если петля/Боковая кнопка-переключатель устанавливается на петли, на выходе определенную сумму на RDS сигнал и сигнал fed ко входу BNC разъем.
5	Вход BNC			Дополнительный вход для синхронизации к пилот или для смешивания RDS сигнала с существующими модуляции сигнала.
6	Петля/сбоку			Позволяет theinputsignal, которые будут добавлены в theoutputsignal.
7	GPIO			Дополнительный логических входа для прямого контроля за какие-то RDS услуги (TA, программу). Соединитель стандартный 6-pin PS/2 типа.

Упаковочный лист

1 x FSN5-350w FM передатчик

1 x FMUSER RDS-A кодировщик
USB кабель (1 шт.);

1 х кабель с байонетным коаксиальным разъемом

1x12V 2A блок питания

Гид по заказу

FMUSER RDS-A подходит для работы с:

FSN5-50w

FSN5-150w

FSN5-350w

FSN5-600w

FSN5-1000w
