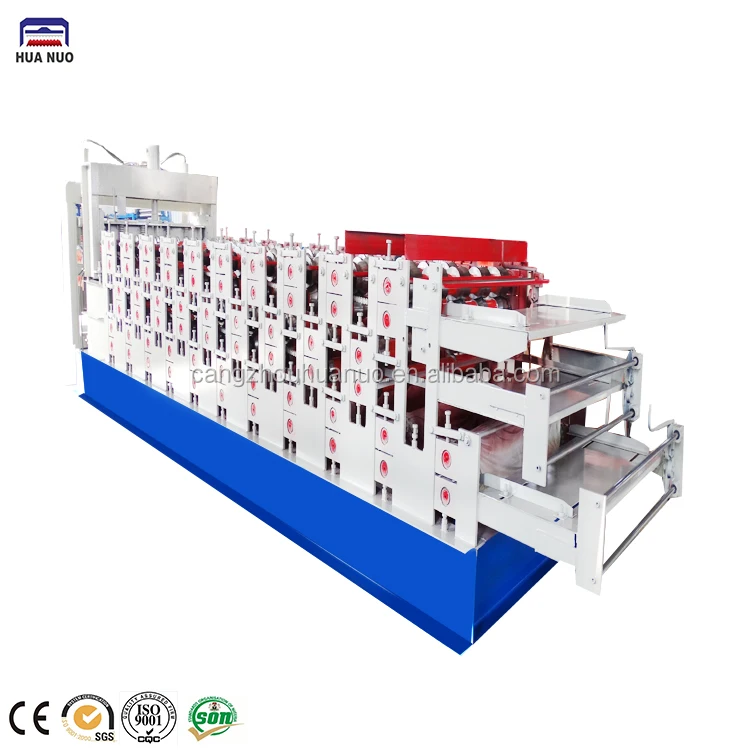

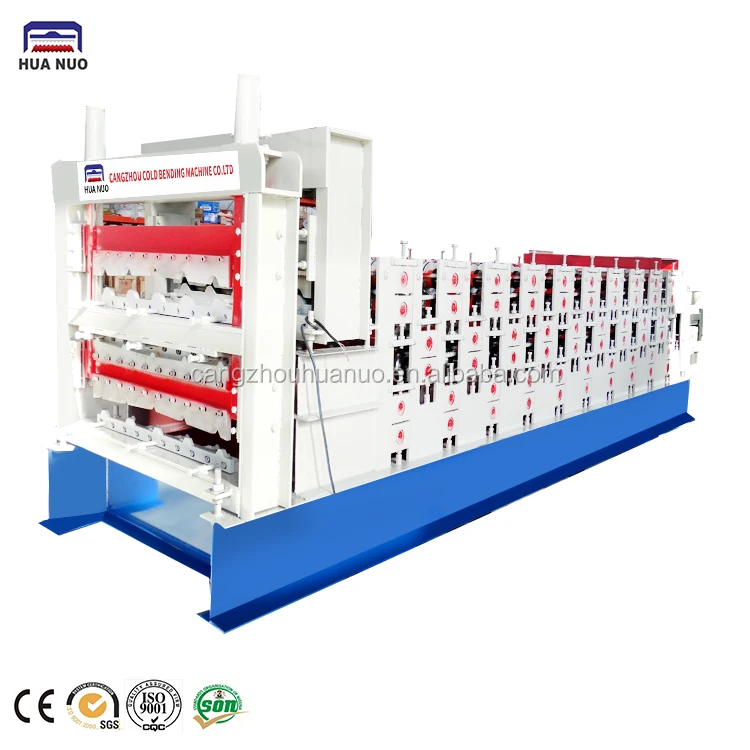

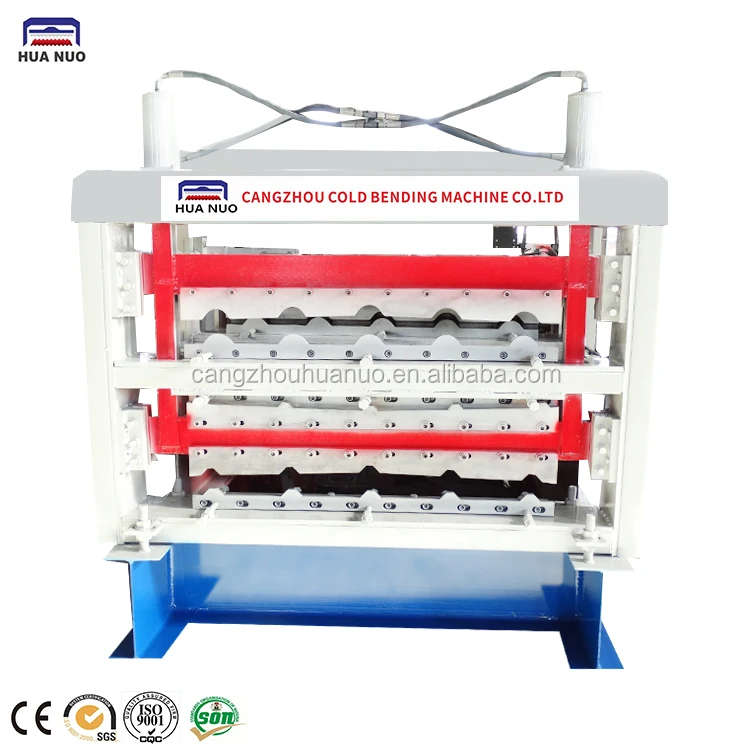

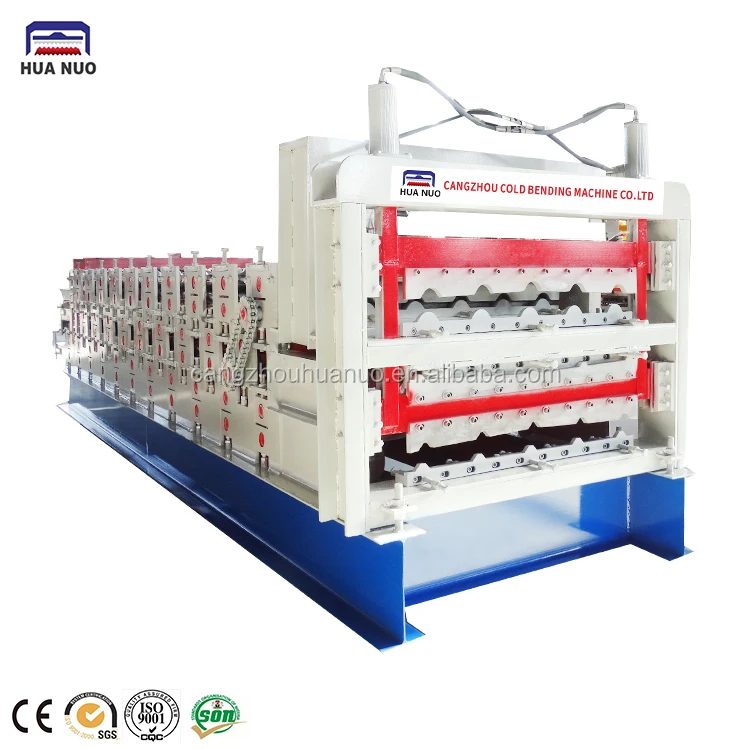

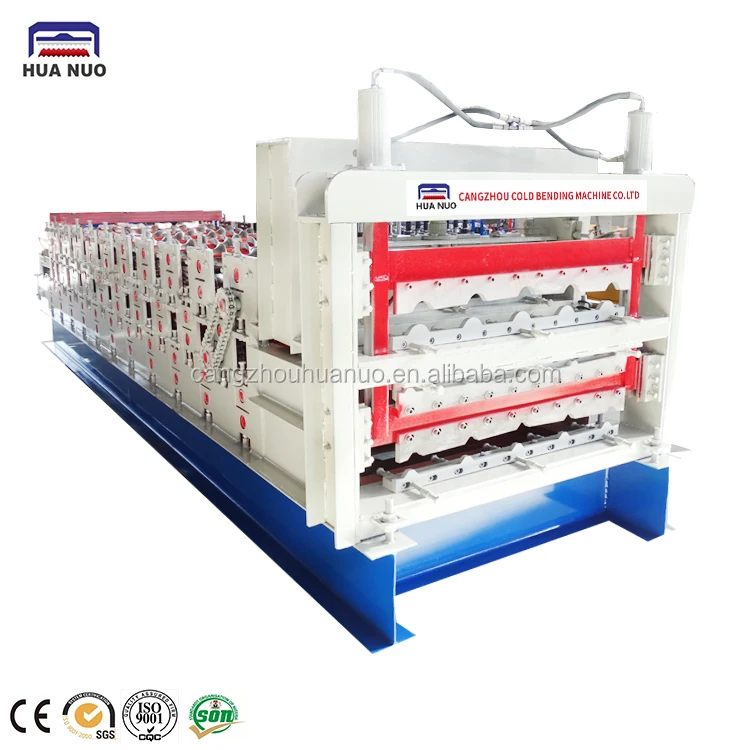

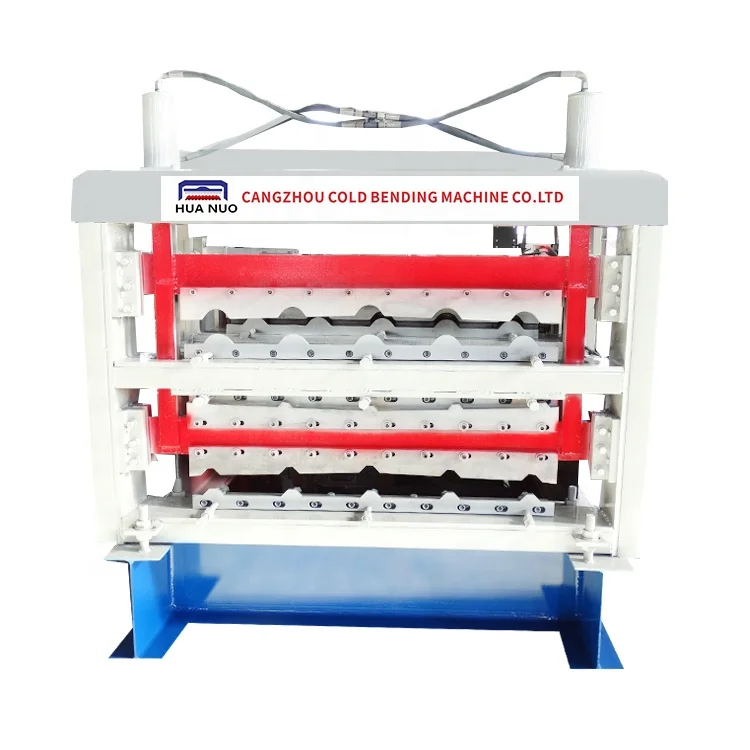

Высококачественное оборудование для производства трехслойной глазурованной

1

Тип катушки

Предварительно окрашенная катушка, оцинкованная сталь

2

Ширина

1000Мм

3

Диапазон толщины

0.4-0.6Мм

4

Выходное напряжение (мм)

Q235

5

Эффективная ширина

840/900/800 мм

1

Потребляемая мощность

Стабилизатор напряжения

(380V 50HZ), или согласно требованию клиента

Мощность главного двигателя

5,5КВт

Фреза мощность

5,5КВт

2

Скорость формирования

10-15М/мин

3

Формирование станций

 11 ряд вверх, 11 ряд посередине, 11 ряд вниз

4

Основная рама

350H луч

5

Боковины толщина

16 мм

6

Формировать диаметр вала

70 мм 0,01 мм-0,03 мм (шлифовальные)

7

Цепи

1 дюйм цепной привод

8

Тип резки

Форма рулона и длина-набор резки

9

Система управления

PLCУправление

10

Размер установки (зависит от окончательной конструкции)

6,5М×1.2М×1.3М

11

Общий вес (прибл.)

6T

12

Ролик

Высокосортная сталь 45 #, твердая хромированная

13

Система подачи

Тип направляющих

14

Режущее лезвие

Cr12

15

Преобразователь частоты

Delta

Ручной разматыватель

Использование: он используется для поддержки стальной катушки и распаковки ее поворотным способом. Стальная катушка не свернутаАвтоматически.

Грузоподъемность: 5T

Внутренний диаметр: 450-508 мм

Направляющее устройство

Принять направляющую планку и скользящий блок для контроля ширины и положения стального листа.

Предварительно резак используется для резки листа перед формированием рулона, сохраняя материал.

Барабан системы

Материал роликов:Высокий класс45 # сталь,Полировка роликовых поверхностей, жесткое покрытиеХромированным покрытием 0,05 ммПолированная поверхность и термообработка к пресс-форме также могут держать поверхность формовочной пластины гладкой и не легко маркироваться при штамповке.

Толстая Втулка 5 мм вместо оцинкованной трубы. Чтобы сделать вал и ролики более стабильными для того, чтобы профиль был установлен.

Устройство для резки

A. Принимает пост резки, Режущий Материал лезвия Cr12 с закаленной обработки, после резки, нет материала впустую.

B. Используется сварная рама для хорошей жесткости.

C. Режущее действие движется силой от гидравлической станции, которая гарантирует ход резки и низкий уровень шума, долгий срок службы.

ГидравлическийSСистема

Он управляется масляным насосом зубчатого колеса. После заполнения гидравлического масла в Гидравлический масляный бак, насос привода режущего станка, чтобы начать работу по резке.

Система управления ПЛК

Длина изделия регулируется и может регулироваться цифрой. Вычислительный режим имеет два режима: автоматический и ручной. Система проста в эксплуатации и использовании

ПЛК:Delta

Запуск из таблицы

Для получения готовой продукции.
