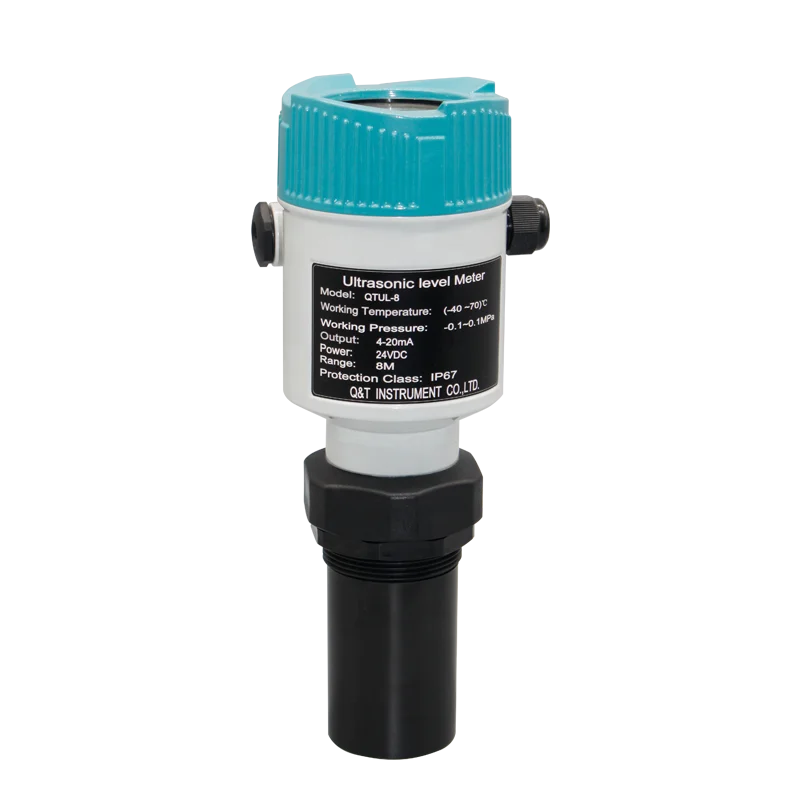

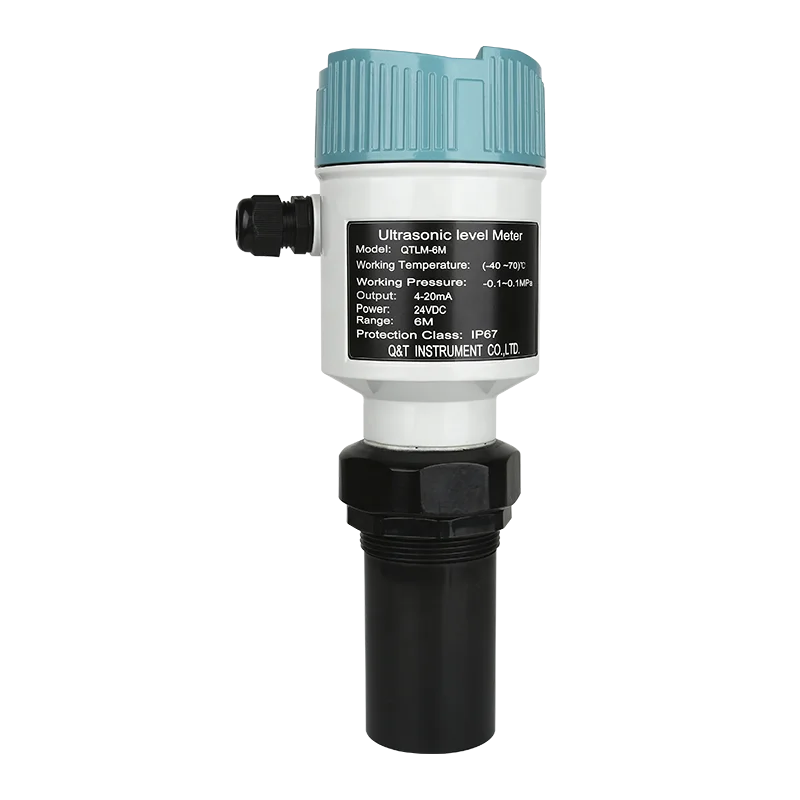

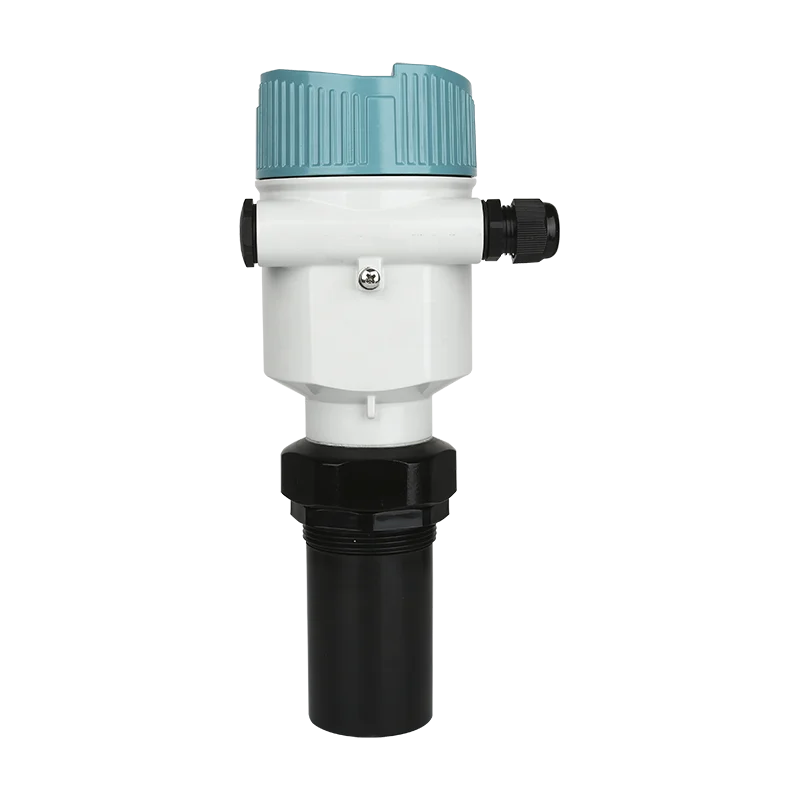

Ультразвуковой передатчик

Использование

Измерение уровня жидкости или материала.

Применение

Эта серия представляет собой компактный ультразвуковой измеритель уровня для непрерывного бесконтактного измерения уровня в жидкостях и твердых веществах. Широко применяется в металлургической, водоочистной, химической, электрической и нефтяной промышленности.

Особенности

• Интегрированный дизайн, удобно устанавливается;
• Защита от избыточного напряжения и тока, защита от грома и молнии;

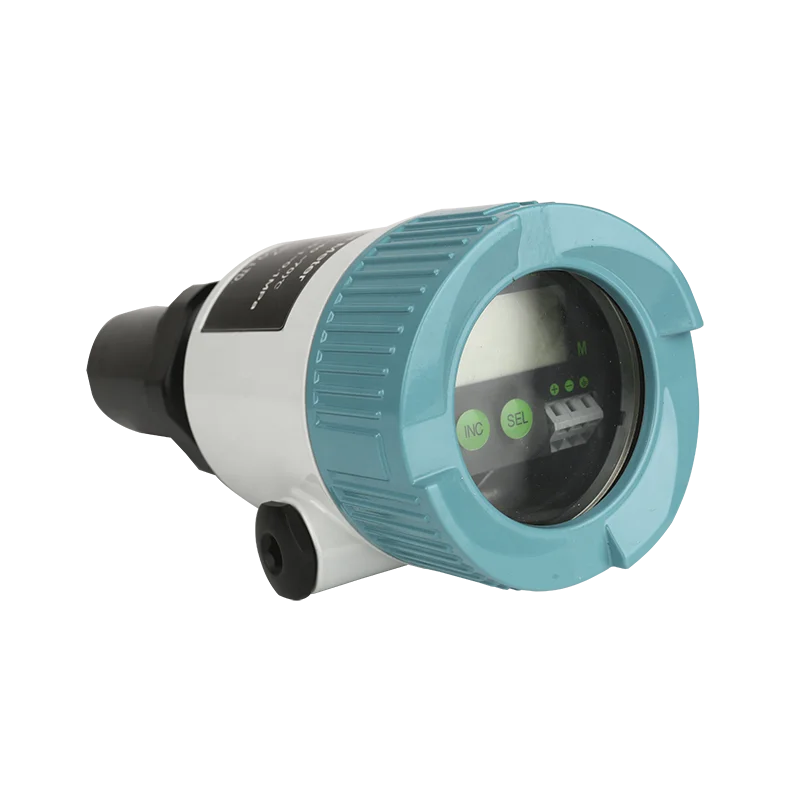

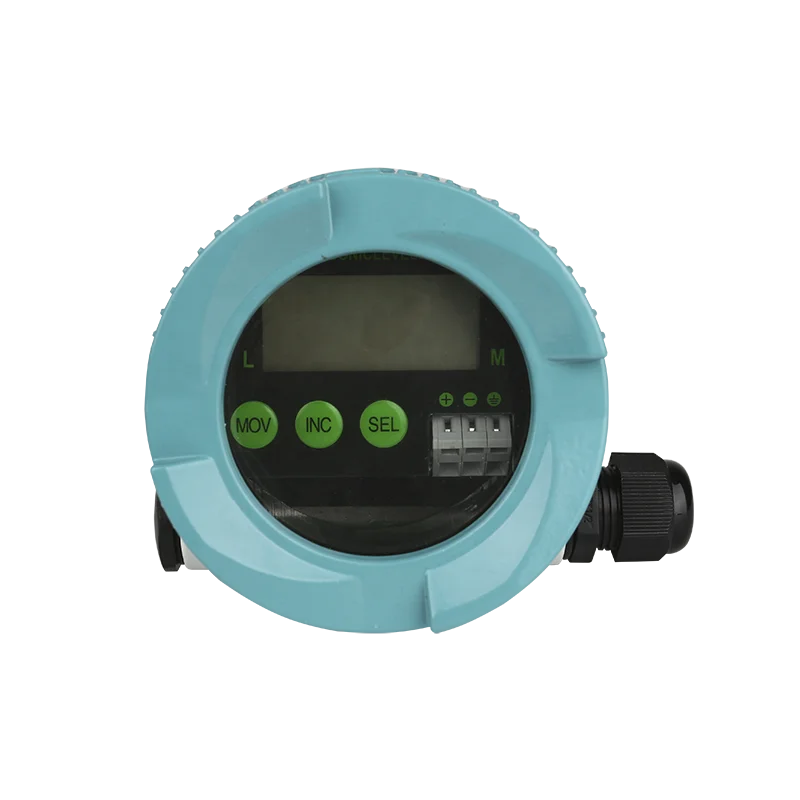

• Большое окно ЖК-дисплея легко отладить и наблюдать;
• Защита от перегрузки по току, защита от молнии;
• Усовершенствованный с зажимного типа терминала, чтобы обеспечить, чтобы проводка никогда не была свободной;
• Технология обработки интеллектуальных сигналов гарантирует, что инструмент отвечает различным видам условий эксплуатации;

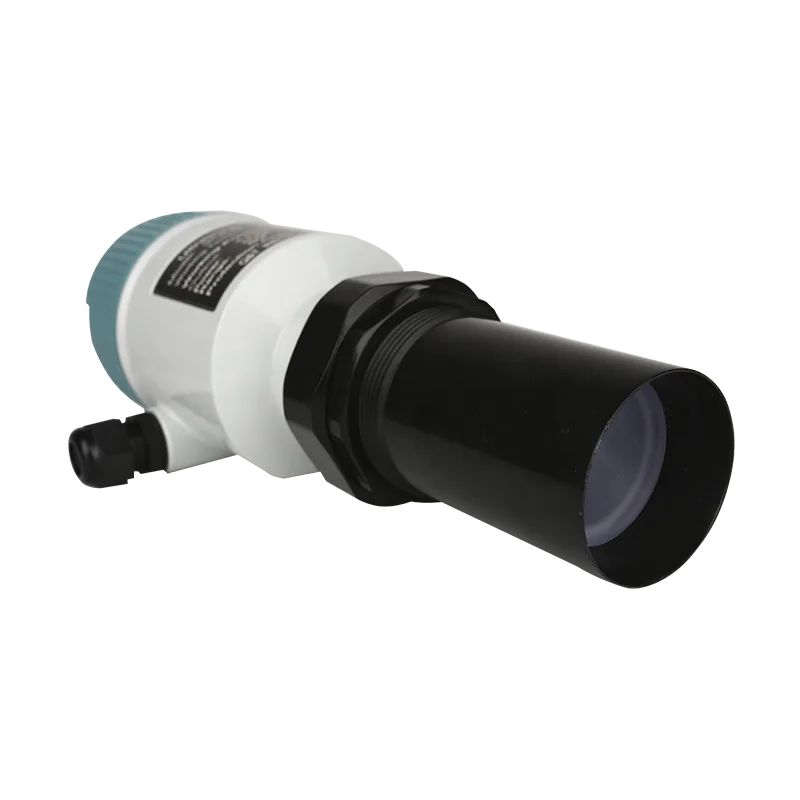

• Все пластиковые зонды, кислота и щелочь устойчивы, адаптируются к плохой среде;

Блок питания	DC24V (± 10%) 30mA		Диаметр кабеля		Φ 6 ~ Φ12 мм
Дисплей	4-разрядный ЖК-		Одиночный диаметр провода		φ0. 5 ~ Φ1. 78 Мм
Разрешение дисплея	0.03% фактического диапазона		Цикл тестирования		1,5 секунд
Выходной ток	4-20mA		5 ° (3 дБ) для диапазона		На возраст от 12 мес. до 20 м возможностью погружения на глубину до 30 м
Выходная нагрузка/ухудшение параметров	0-500 Ω		10 ° (3 дБ) для диапазона		И формирующая листы для кровли 4 м, 6 м 8 м
Температура Диапазон	-40 ℃ ~ 75 ℃		Материал крышки		Алюминиевый корпус
Диапазон давления	± 0,1 МПа (нажмите определенно)		Датчик материал		АБС/ПВХ/ПТФЭ
Температура Компенсация	Полный спектр и автоматическая		Степень защиты		IP67
Диапазон измерений (Жидкость) (м)	4,00	6,00	8,00	12,00	20,00	30,00
Расстояние заглушки (м)	0,20	0,25	0,30	0,50	0,80	1,2
Разрешение дисплея	1 мм	1 мм	1 мм	1 см	1 см	1 см

PLUT
Диапазон измерения (м)
4	6	8	12	20	30
Лицензии
PСтандартный тип (не взрывозащищенный)   ЯИскробезопасный (Exia IIB T6 Ga)
Материал преобразователя энергии/температура процесса/класс защиты
ААБС/(-40-75) ℃/IP67        BПВХ/(-40-75) ℃/IP67        CПТФЭ/(-40-75) ℃/IP67
Процесс подключения/материал
GНить            DФланец
Электронный блок
24 ~ 20 мА/24 В постоянного тока два провода                34 20mA/24 V DC Четыре провода                44 20 мА/220 В переменного тока четыре провода                54 20mA/24 V DC/HART кольцо поршневого двигателя                64 20mA/24 V DC/HART четыре провода                74 20mA/220 V DC/HART четыре провода                YОсобый по индивидуальному заказу
Оболочки/класс защиты
LАлюминий/IP67                    GSS304/IP67
Кабельный ввод
МM20 * 1,5                          N1/2 "NPT
Программист/дисплей
АС дисплеем                               BБез дисплея
