Дешевая полностью автоматическая паяльная станция bga для распайки печатной платы Макс 580x560 мм многофункциональная контрольная ремонтная машина

Главныечерты

1. 3 автономных нагревателя управления:

Верхний и нижний нагревателиОт ZM-R8650Может нагревать PCB сверху и вOttomНаВОдно и то же времяИ большая площадь предварительного нагрева может предотвратить деформацию платы PCB. TВерхний и нижний нагреватели работают независимо, контролируются программным обеспечением, это делает бессвинцовый ремонт легко.Внешние датчики могут точно обнаруживать температуру, точно проверять и калибровать реальную кривую температурыВ любое время;

2. Точная оптическая система выравнивания

ZM-R8650 принятьPanasonicААвтоматическая система выравнивания зренияЭтоМожетПолучитьИзображениеОBGA и PCB через CCDКамера И собрать их на изображении позиционированияСистема обработки, рассчитать ВЫКЛЗаданном положении и угол наклонаС помощью программного обеспечения для обработки изображений, Затем снова-Передача к приводу мотора сервоконтроллера для коррекции положения, таким образом, завершая размещение BGA. Точность позиционирования в пределах ± 0,025 мм; Изображение может увеличивать, уменьшать и регулировать микро. Оснащен клавиатурой, мышью и 17" HD ЖК-монитор

3. advancedIntellectualize Операционная система

WПримечаниеКомпьютерОперация,Высокая точность к типа close-loop термопары, и PID параметры автоматическиеАDjustment Система;В верхней частиОбогревательИ крепление головы разработаныСамостоятельно; Ось X,Y, Z и угол контролируютсяPanasonic СервоприводСистемаДля того, чтобы гET accuraTeТочка выравнивания и точка нагрева, сПолныйАвтоматическая идентификацияВHВосемьBGA чипы и крепления,Это пальтоАвтоматическийПозиционирование, монтаж,Функция пайки и распайки. Существует 8 сегментов повышения температуры и 8Для активного отдыхаТемпература. ИОн можетСохранитеМиллионов температурных профилей и параметров выравнивания, для легкого выбора профилей желаний в соответствииДля того, чтобыРазличные чипы BGA.

4.Более высокий уровень безопасности функции

С оптической защитой решетки, когда машина работает, если оптический сигнал решетки был заблокирован, то машина немедленно остановит работу, он может защитить безопасность оператора. Когда Серводвигатель столкнется с другими предметами, он также перестанет работать. Это функция самозащиты; Есть три цвета ламп для контроля за машиной, работающей в любое время, это превосходная функция защиты безопасности

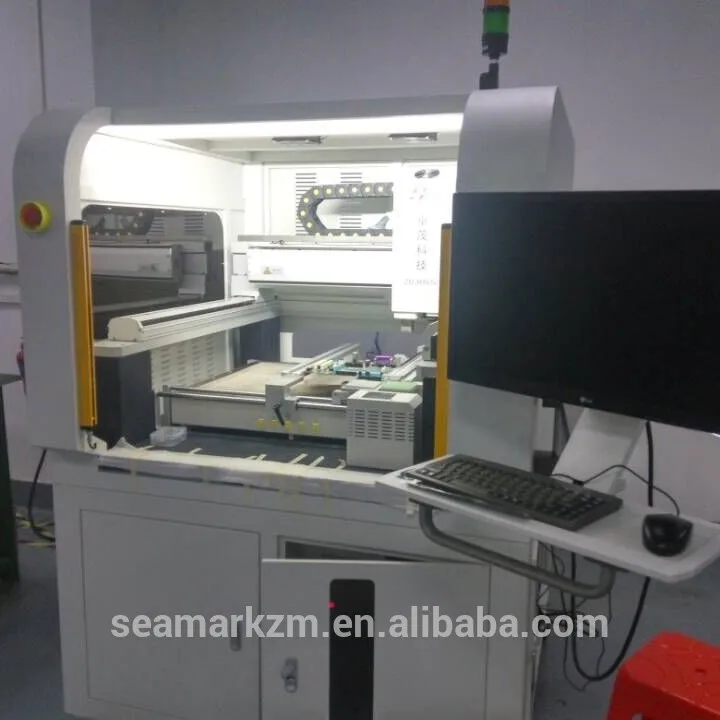

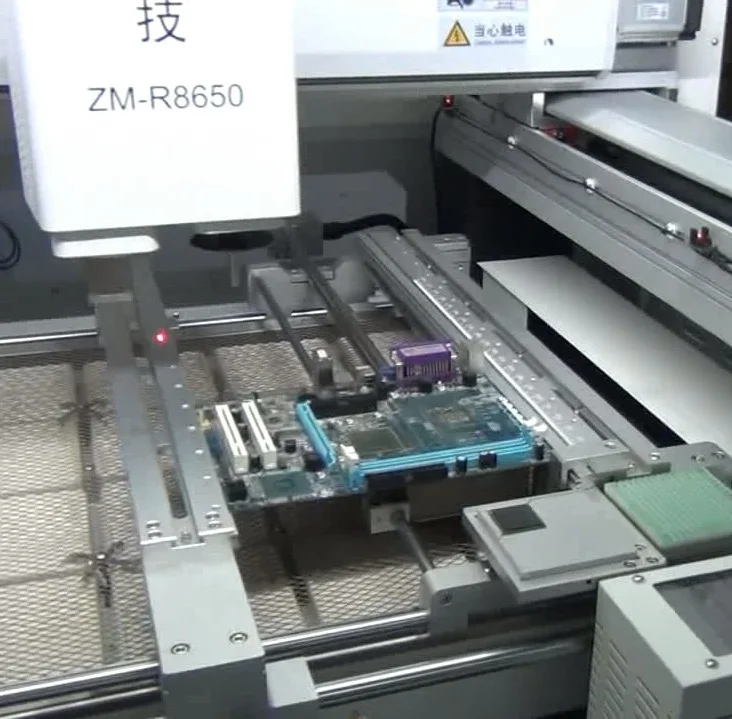

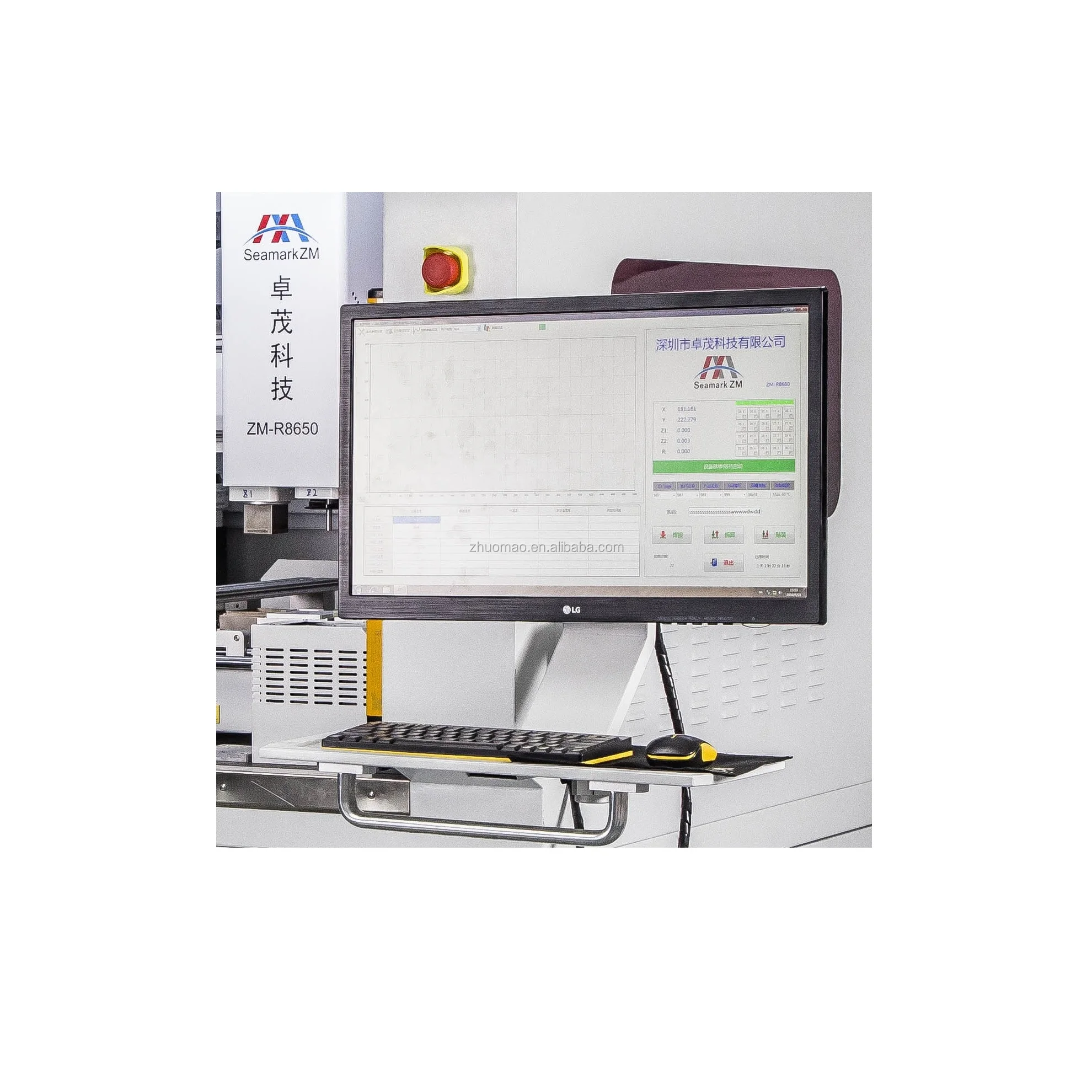

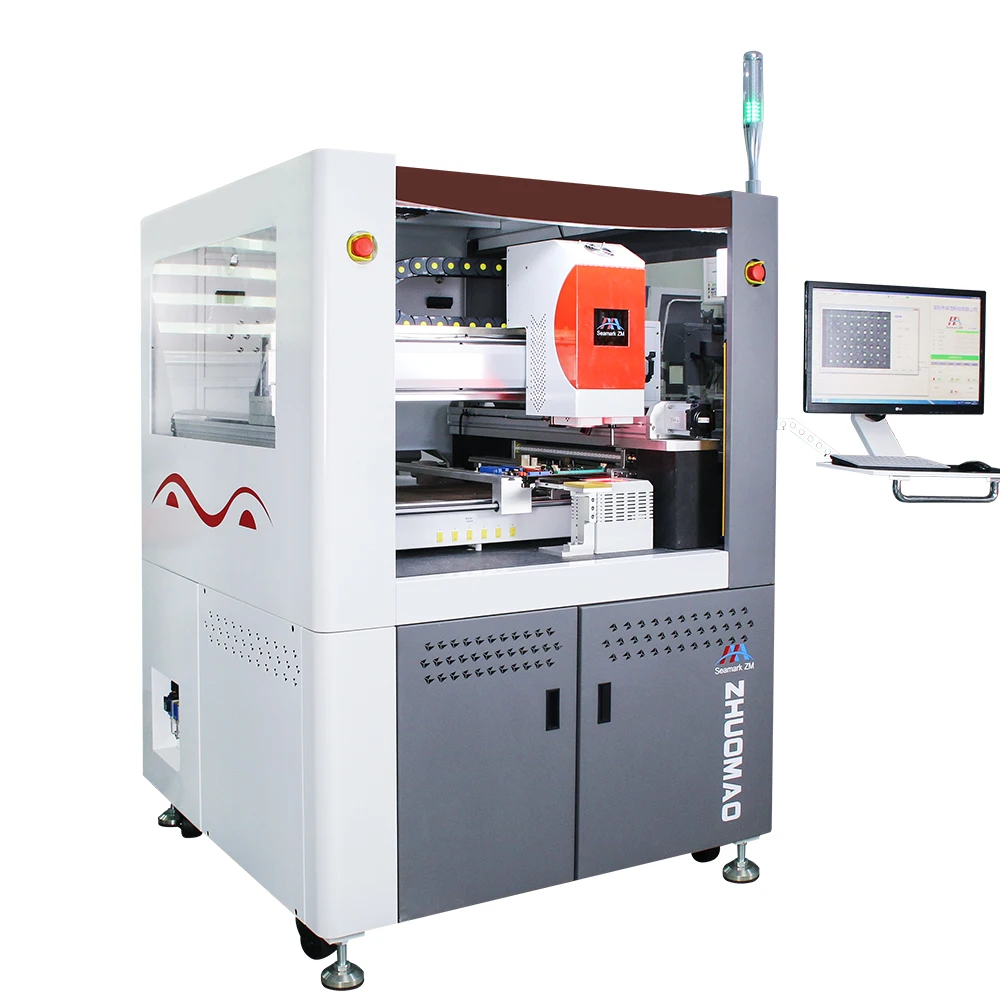

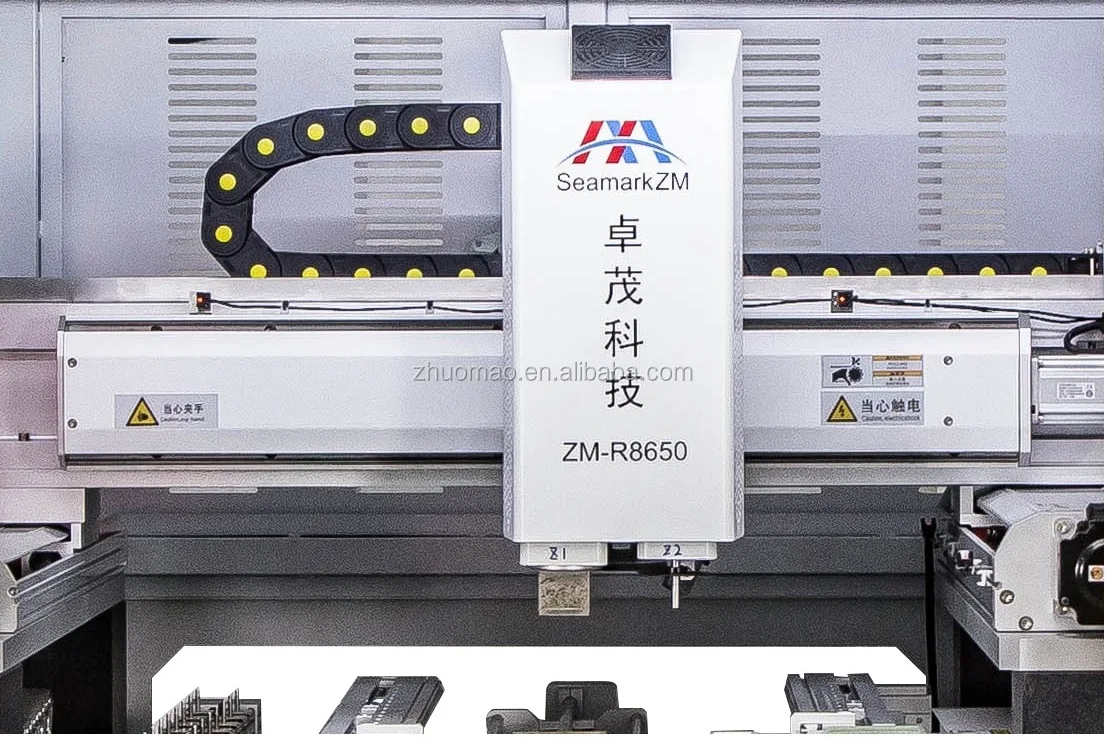

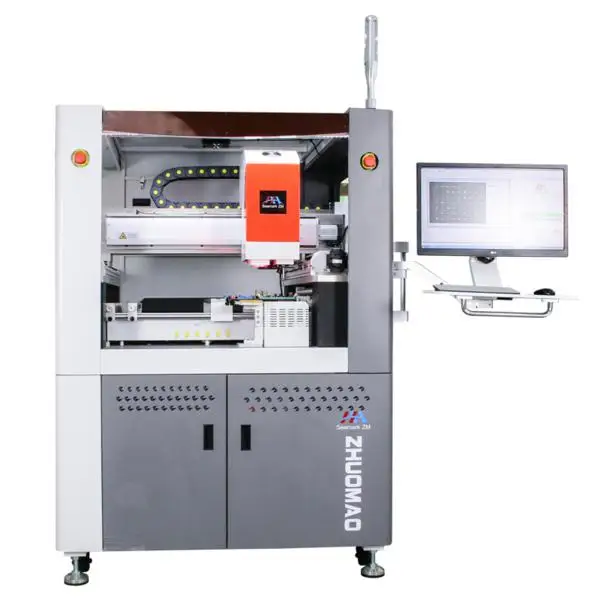

Фотографии продукта

Спецификация

1	Общая мощность	16400W
2	Верхний нагреватель	1200 Вт (1StНагреватель)
3	Нижний нагрев	1200 Вт (2NdНагреватель)
4	3rd инфракрасный обогреватель	12000 Вт (левая шесть ИК нагревательных пластин можно контролировать независимо)
5	Мощность	AC 380V ± 10% 50/60 Гц
6	Электрический материалы	Сервопривод (Panasonic)+ промышленный хост + нагревательная пластина (Германия)
7	Оптическая система	Сервопривод + автоматическая система выравнивания зрения (Panasonic)
8	Контроль температуры	Термопара k-типа (Закрытая петля), интеллектуальная система компенсации температуры, точность температуры в пределах ± 1 градуса
9	Позиционирования	V-groove PCB поддержка, и с внешним универсальным креплением
10	Размер печатной платы	Макс 580 × 560 мм; Мин 10 × 20 мм
11	Чип в корпусе с шариковыми выводами	1 × 1-100 × 100 мм
12	Внешний датчик температуры	6 шт
13	Режим работы	Компьютер разведки
14	Точность размещения	X, ось Y и Угол R с микрометром регулировки, сервопривод, точность в пределах ± 0,025 мм
15	Размеры	1350 × 1300 × 1780 мм (ЖК-подставка в комплект не входит)
16	Вес нетто	660 кг



Упаковочный лист ZM-R8650 машины

Нет.	Описание продукта:	Кол-во	Блок
1	ZM-R8650 BGA паяльная станция	1	Шт.
2	1,8 м блок измерения температуры Линия	1	Шт.
3	Поддерживающий винт M6 * 18	12	Шт.
4	K термоэлектродный провод	1	Шт.
5	Датчик температуры	5	Шт.
6	Вакуумная присоска	12	Шт.
7	Сопло 31*31	1	Шт.
8	Сопло 38*38	1	Шт.
9	Насадка 41*41	1	Шт.
10	Сопло-Насадка 28*28	1	Шт.
11	Ящик для инструментов	1	Шт.
12	Поток щетка	1	Шт.
13	ЖК-монитор	1	Шт.
14	Руководство по эксплуатации	1	Шт.
15	Обогреватели	2	Шт.
