Профессиональный поставщик Цена по прейскуранту завода высокоскоростной Малый воздух над гидравлическим пневматическим цилиндром Airtac
Информация о продукте
Общий размер рисунок

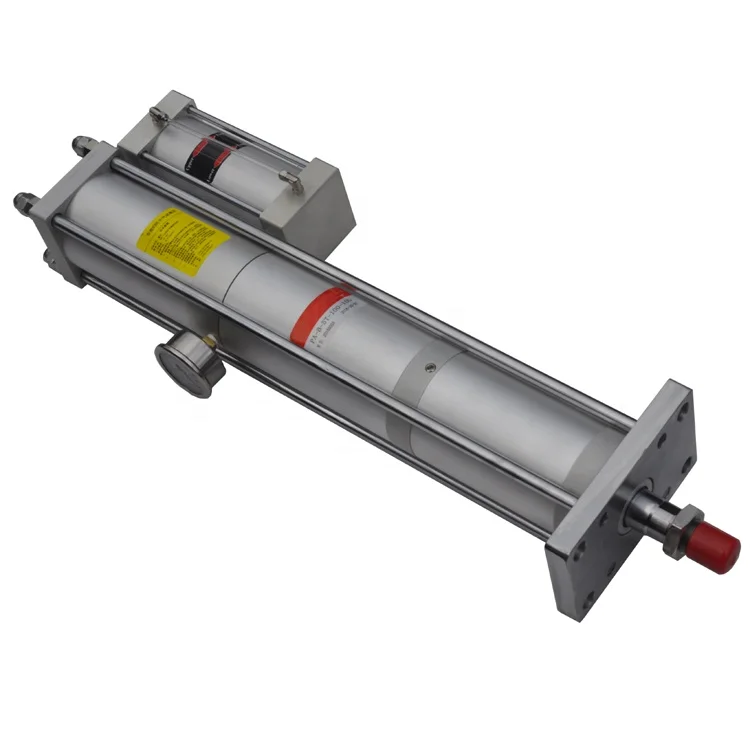

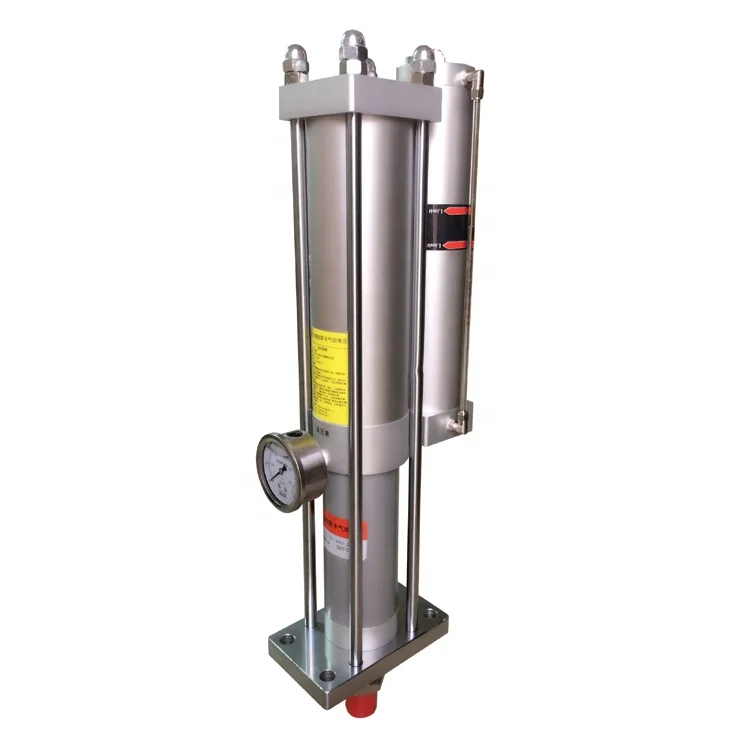

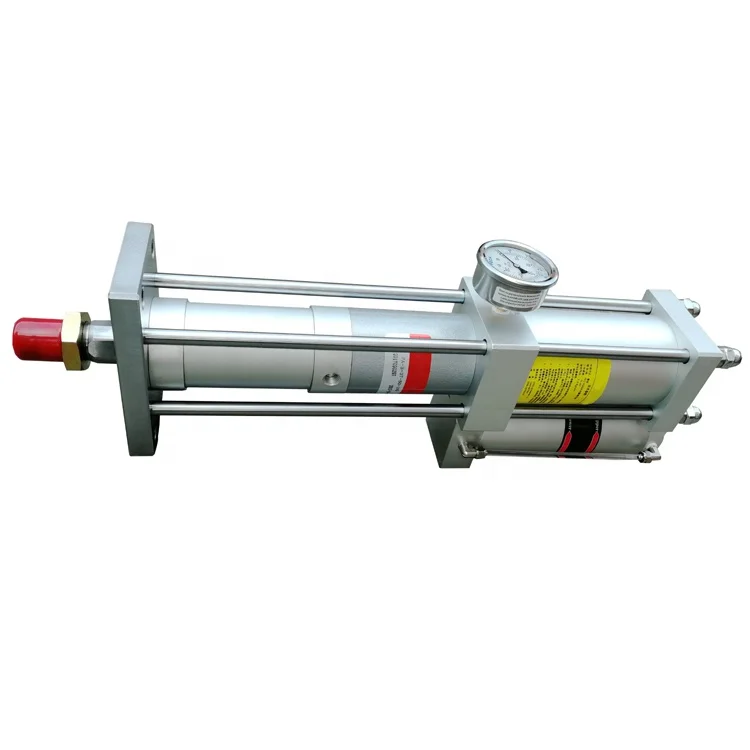

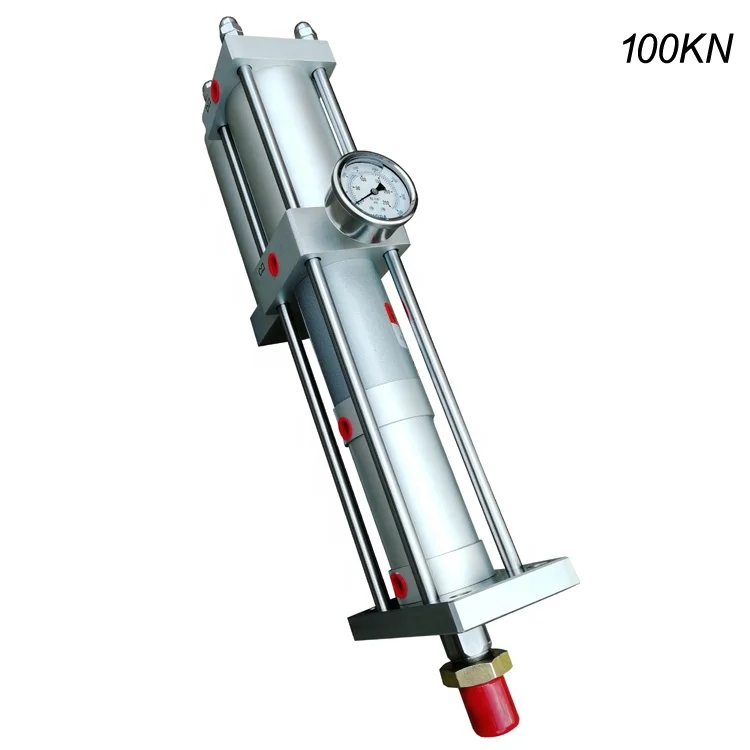

PA-B-8T быстрый тип Гидро Пневматический цилиндр
Общий ход
Мощность ход поршня
L
L1
L2
50
5
238
581
555
100
5
288
736
655
150
5
338
881
755
200
5
388
1031
855
50
10
238
581
635
100
10
288
736
735
150
10
338
881
835
200
10
388
1031
935
50
15
238
581
765
100
15
288
736
815
150
15
338
881
915
200
15
388
1031
1015
50
20
238
581
945
100
20
288
736
995
150
20
338
881
995
200
20
388
1031
1095
Спецификация
Тип действия
Двойного действия
Действие давления
Чистый сжатый воздух 3-7 кг/см²
Action-одежда hydraulicoil
Износостойкое гидравлическое масло VG 68 #
Рабочая температура
0-55 ℃
Рабочая скорость
10-400 мм/сек.
Анти-давление масляного бака
300 кг/см²
Анти-давление пневматического цилиндра
12 кг/см²
Допечатной подготовки ход толерантность
1,00 мм 0,00 мм
Мощность ход толерантность
0,20 мм 0,00 мм
Частота работы
10-70 раз (зависит от удельного предварительного давления и хода бустера)
Высокое давление Повышение силы
1-30 T (фактический объем производства в соответствии с требованиями заказчика)
Характеристики продукта
Принцип работы
Пневматический цилиндр комбинируется с цилиндром давления масла и усилителем для получения чистого газа в качестве источника питания. Используется разный размер усилителя, коэффициент сжатия поперечного сечения и принцип энергосбережения Pascal. Из-за постоянного давления, когда область сжатия меняется от малого до большого, пресс будет отличаться от размера, чтобы повысить давление газа до десятков. Принимая Стандартный гидропневматический цилиндр препресса в качестве примера: когда рабочий газ нажимается на поверхности гидравлического масла (или рабочего поршня), гидравлическое масло будет течь к полости хода приближения из-за давления воздуха, тогда гидравлическое масло будет продвигать заготовку для быстрого перемещения. Когда заготовка соответствует сопротивлению больше давления газа, она перестает двигаться. В этот момент, бустерная полость начинает двигаться из-за сигнала (или пневматического сигнала), затем достичь цели moding продуктов!
Особенности:
Быстрая скорость:Скорость действия быстрее, чем гидравлический привод, и она более стабильна, чем пневматический привод;
Высокая мощность на выходе:Он может достигать наивысшей мощности масляной гидравлической машины в тех же условиях, что не может быть достигнуто чистой пневматической машиной;
Низкая цена:Цена ниже, чем система давления масла;
Простота в обслуживании:Простая структура легче поддерживать, чем система давления масла;
Низкое потребление энергии:Когда продолжаете увеличивать или останавливать движение, двигатель не должен продолжать работать в качестве гидравлической системы, тогда энергия может быть сохранена. И удобно брать источник питания, поэтому фактическое потребление энергии эквивалентно 10%-30% гидравлической энергосистемы;
Отсутствие утечки:Преобразование энергии легко при нулевой утечке, поэтому не беспокойтесь о загрязнении окружающей среды;
Никакого вреда для смерти:Для того, чтобы удовлетворить технологические потребности, давление штамповки и рабочий ход могут держать в пределах предоставленной области без регулируемых уровней;
Мягкое приземление:Технология мягкого тиснения уменьшает шум для защиты штампа;
Неисправностей меньше:Нет проблем с повышением температуры в отличие от гидравлической системы;
Небольшом пространстве:Площадь пространства может быть меньше 50% по сравнению с нормальным воздушным цилиндром и гидравлической станцией;
